Inhaltszusammenfassung für Evolution Aquacontrol

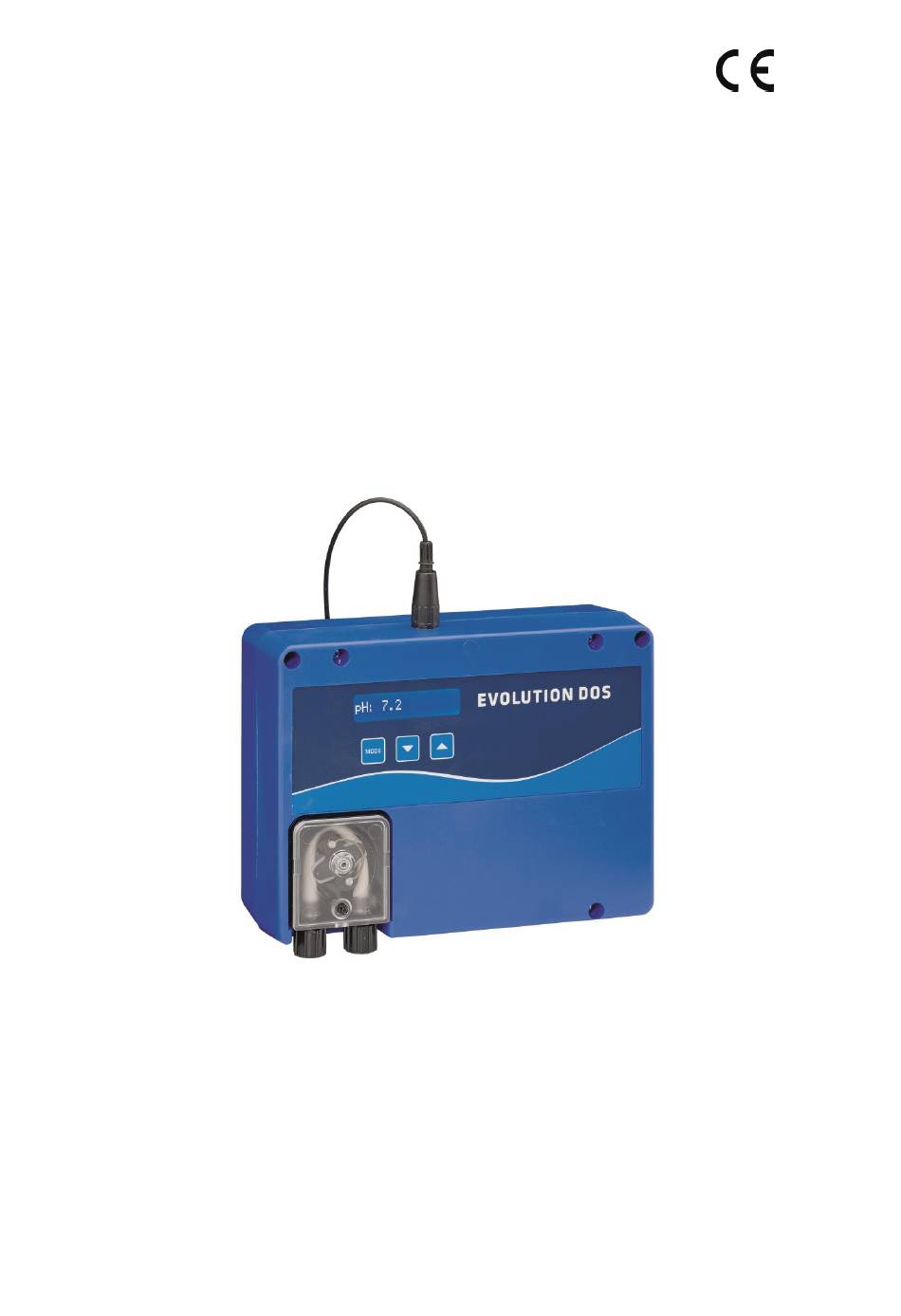

- Seite 1 Teil I: Bedienung der Regeleinheit Montage- und Betriebsanleitung 04/2015 Evolution DOS pH Teil I: Bedienung der Regeleinheit Teil II: Sicherheit, Montage und regelmäßige Wartung Evolution DOS pH Seite 1 von 13...
-
Seite 2: Inhaltsverzeichnis
3.2 pH p-Bereich: [-1.0] ..............8 3.3 pH Limit [50 min] ................. 8 3.4 Kalibrierung der pH-Sonde ............. 8 3.5 Kalibrierungsfehler ............... 10 Einschaltverzögerung ................ 10 Test- und Sonderfunktionen ............... 11 EG - Konformitätserklärung ............... 13 Evolution DOS pH Seite 2 von 13... -
Seite 3: Reglerübersicht
Reglerübersicht Anschlussbuchse SN6 für pH-Elektrode Bedienfeld / Display Pumpe pH Netzleitung Evolution DOS pH Seite 3 von 13... -
Seite 4: Anzeigen Im Betrieb
Pfeile hinter dem Wert für pH zeigt an, ob Dosierbedarf besteht. Laufende Pfeile hinter dem Wert für pH bedeuten, dass die Pumpe aktiviert wurde. Dies dient ebenfalls als Funktionskontrolle für die Pumpe. pH: 7,6 Evolution DOS pH Seite 4 von 13... -
Seite 5: Weitere Anzeigen Im Betriebsmodus
Bei ausgeschalteter Dosierung wechselt die Anzeige im 2-Sekunden-Takt zwischen dem aktuell gemessenen Wert und der Anzeige „Stop“. pH: 7,2 Stop Stop Bei einer Stromabschaltung merkt sich das Gerät die Zustände Dosierung: EIN / AUS bzw. LIMIT. Evolution DOS pH Seite 5 von 13... -
Seite 6: Menü-Modus / Änderung Von Parametern
2 Sekunden verlassen Sie den MENÜ- MODE Modus und die Werte werden gespeichert. Wird der MENÜ-Modus innerhalb von 5 Minuten nicht verlassen, erfolgt automatisch der Rücksprung zum normalen Betriebsmodus. Die geänderten Parameter werden gespeichert. Evolution DOS pH Seite 6 von 13... -
Seite 7: Ph-Sollwert: [7.2]
Mit dem Sollwert stellen Sie den gewünschten pH-Wert des Beckenwassers ein. Bei Unter- oder Überschreitung des Sollwertes wird je nach Einstellung die Dosierpumpe aktiviert. Ab Werk ist die Grundeinstellung für Dosierung pH-senkender Chemikalien vorgesehen. Evolution DOS pH Seite 7 von 13... -
Seite 8: Ph P-Bereich: [-1.0]
Fetten sein. Ebenso muss das Diaphragma (kleiner Punkt an der Spitze der Sonde) frei von Belag, Verschmutzung und Auskristallisationen sein. Aus diesem Grunde sollten der Glaskörper auch nicht mit den Händen berührt werden. (Vgl. dazu: Teil II: Sicherheit, Montage und regelmäßige Wartung) Evolution DOS pH Seite 8 von 13... - Seite 9 Puffer 4 (15) der zweiten Pufferlösung pH 4 an. pH: Puffer 4 Stop War die Kalibrierung erfolgreich, erscheint die Anzeige Das Regelgerät wurde jetzt erfolgreich auf die pH- pH: Kalibr. Sonde abgeglichen. Evolution DOS pH Seite 9 von 13...
-
Seite 10: Kalibrierungsfehler
Lebensdauer einer Messelektrode. Einschaltverzögerung Entspricht der Startverzögerung des Reglers in Minuten. Nach jedem Start der Anlage wird die Dosierung für 8 Minuten verriegelt. Durch Drücken der MODE-Taste ist ein Abbruch der Einschaltverzögerung möglich. Evolution DOS pH Seite 10 von 13... -
Seite 11: Test- Und Sonderfunktionen
Parameter (Offset Sonde, Sollwert, P-Wert, Zeitlimit-Wert) auf die Vorgabewerte der Werkseinstellung. Es erscheint die Anzeige Rücks. ja nein Abbruch der Einstellung durch Drücken der Pfeiltaste nach unten Starten der Rücksetzung auf Werkseinstellung durch Drücken der Pfeiltaste nach oben Evolution DOS pH Seite 11 von 13... - Seite 12 Warten - - - - - - Rücksetz. fertig Vorgabewerte Durch Drücken der MODE-Taste für 2 Sekunden können die Werkseinstellungen an jedem beliebigen Menüpunkt verlassen werden. Geänderte Spracheinstellung und Vorgabewerte werden gespeichert. MODE Evolution DOS pH Seite 12 von 13...
-
Seite 13: Eg - Konformitätserklärung
Bei einer nicht mit uns abgestimmten Änderung des Produktes verliert diese Erklärung ihre Gültigkeit. Bezeichnung des Produktes: Mess-, Regel- und Dosieranlage für private Schwimmbecken Produkttypen: Evolution DOS pH Evolution DOS pH/Rx Seriennummer: siehe Typenschild am Gerät Einschlägige EG- Richtlinien: EG Maschinenrichtlinie (2006/42/EG)
