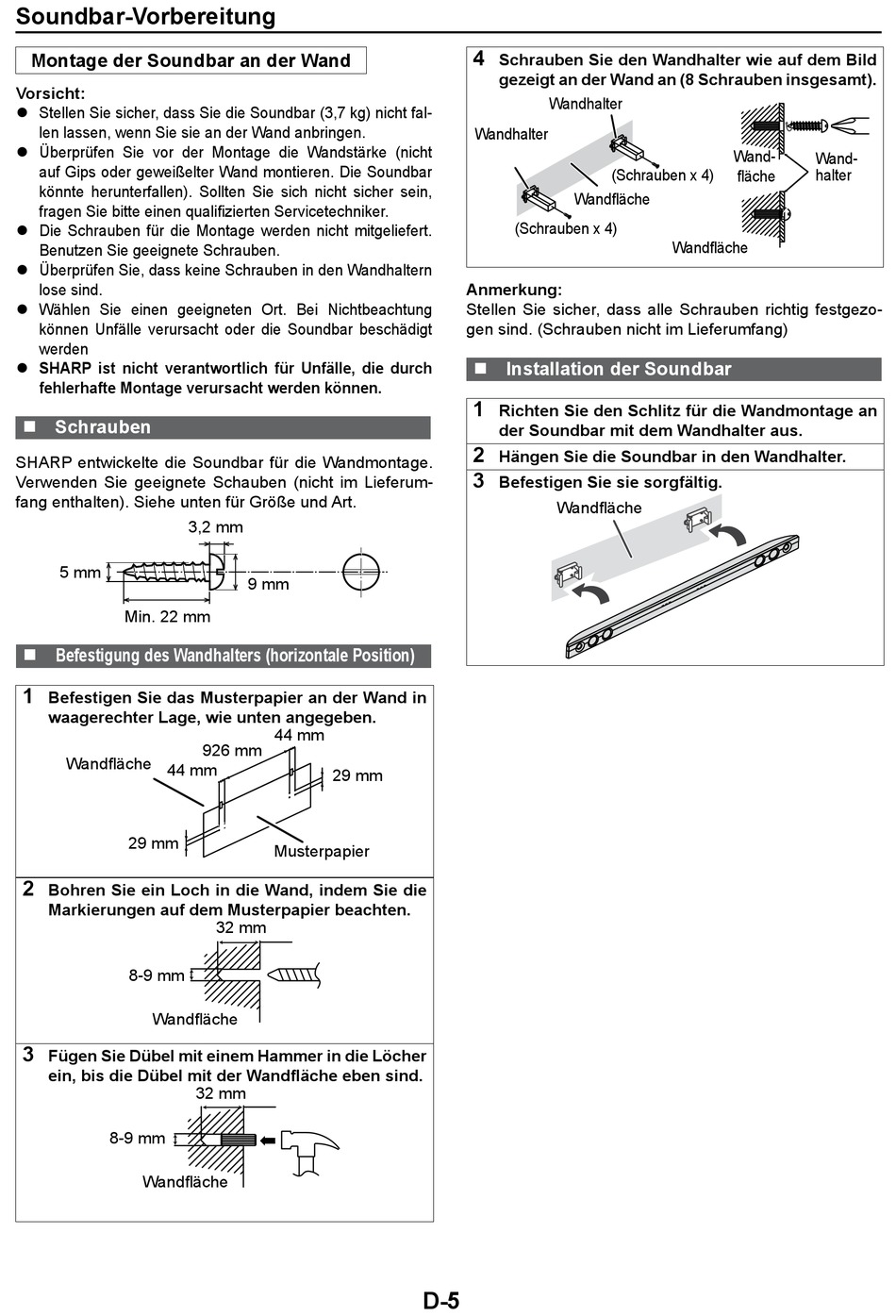

Soundbar-Vorbereitung

Montage der Soundbar an der Wand
Vorsicht:
z Stellen Sie sicher, dass Sie die Soundbar (3,7 kg) nicht fal-
len lassen, wenn Sie sie an der Wand anbringen.
z Überprüfen Sie vor der Montage die Wandstärke (nicht
auf Gips oder geweißelter Wand montieren. Die Soundbar
könnte herunterfallen). Sollten Sie sich nicht sicher sein,
fragen Sie bitte einen qualifizierten Servicetechniker.
z Die Schrauben für die Montage werden nicht mitgeliefert.
Benutzen Sie geeignete Schrauben.
z Überprüfen Sie, dass keine Schrauben in den Wandhaltern
lose sind.
z Wählen Sie einen geeigneten Ort. Bei Nichtbeachtung
können Unfälle verursacht oder die Soundbar beschädigt
werden
z SHARP ist nicht verantwortlich für Unfälle, die durch
fehlerhafte Montage verursacht werden können.
„ Schrauben
SHARP entwickelte die Soundbar für die Wandmontage.
Verwenden Sie geeignete Schauben (nicht im Lieferum-
fang enthalten). Siehe unten für Größe und Art.
5 mm
Min. 22 mm
„ Befestigung des Wandhalters (horizontale Position)
1
Befestigen Sie das Musterpapier an der Wand in
waagerechter Lage, wie unten angegeben.
Wandfläche
44 mm
29 mm
2
Bohren Sie ein Loch in die Wand, indem Sie die
Markierungen auf dem Musterpapier beachten.
8-9 mm
Wandfläche
3
Fügen Sie Dübel mit einem Hammer in die Löcher
ein, bis die Dübel mit der Wandfläche eben sind.
8-9 mm
Wandfläche
3,2 mm
9 mm
44 mm
926 mm
29 mm
Musterpapier
32 mm
32 mm
4
Schrauben Sie den Wandhalter wie auf dem Bild
gezeigt an der Wand an (8 Schrauben insgesamt).
Wandhalter
Wandhalter
Wandfläche
(Schrauben x 4)
Anmerkung:
Stellen Sie sicher, dass alle Schrauben richtig festgezo-
gen sind. (Schrauben nicht im Lieferumfang)
„ Installation der Soundbar
1
Richten Sie den Schlitz für die Wandmontage an
der Soundbar mit dem Wandhalter aus.
2
Hängen Sie die Soundbar in den Wandhalter.
3
Befestigen Sie sie sorgfältig.
Wandfläche
D-5
Wand-
(Schrauben x 4)
fläche
Wandfläche
Wand-
halter
