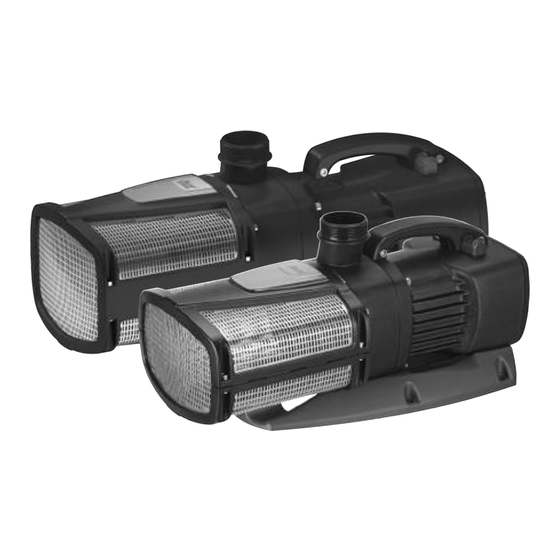

Oase Aquarius Eco Expert 36000 Gebrauchsanleitung
Vorschau ausblenden
Andere Handbücher für Aquarius Eco Expert 36000:
- Gebrauchsanleitung (357 Seiten) ,
- Gebrauchsanleitung (189 Seiten)
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Werbung
Verwandte Anleitungen für Oase Aquarius Eco Expert 36000
Inhaltszusammenfassung für Oase Aquarius Eco Expert 36000
- Seite 1 Aquarius Eco Expert Eco Expert 22000/28000/36000/44000 22000/28000...
- Seite 2 - - ARS0033 ARS0034 ARS0025 ARS0026...
- Seite 3 - - ARS0027 ARS0030...
- Seite 4 - - ARS0029 ARS0028...
- Seite 5 - - ARS0031...
- Seite 6 - - PLX0004 FMR0031...
- Seite 7 - DE - - DE - Original Gebrauchsanleitung W A R N U N G • Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefah- ren verstehen.
- Seite 8 Über diese Gebrauchsanleitung Willkommen bei OASE Living Water. Mit dem Kauf des Produkts Aquarius Eco Expert 22000/28000/36000/44000 haben Sie eine gute Wahl getroffen. Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut.
- Seite 9 Dieses Produkt kann mit dem Easy Garden Control-System (EGC) kommunizieren. EGC bietet im Garten und am Teich komfortable Steuerungsmöglichkeiten über Smartphone oder Tablet und gewährleistet hohen Komfort und Si- cherheit. Informationen zu EGC und den Möglichkeiten erhalten Sie unter www.oase-livingwater.com/egc-start. Dynamic Function Für ein dynamisches Fontänenbild, das sich in Höhe und Durchmesser ändert, sind in der Pumpensteuerung unter-...
- Seite 10 • Für sicheren Stand sorgen. Schlauch anschließen • Aquarius Eco Expert 22000/28000: Am Ausgang die Schlauchtülle 50 mm oder die Schlauchtülle 38 mm verwenden. • Aquarius Eco Expert 36000/44000: Am Ausgang nur die Schlauchtülle 50 mm verwenden. So gehen Sie vor: E 1.
- Seite 11 – Bis 5 m Länge: 50 mm(2") Schlauchtüllen und Schläuche verwenden. (→ Schlauch anschließen) – Ab 5 m Länge: DN 75 oder D 100 Rohre verwenden. (→ Rohr anschließen) • Aquarius Eco Expert 36000/44000: Am Eingang wird ein Rohr angeschlossen. Am Ausgang kann ein Schlauch oder ein Rohr angeschlossen werden. Empfehlung: –...
- Seite 12 - DE - Pumpe im EGC-Netzwerk integrieren K Die Pumpe lässt sich optional in ein EGC-Netzwerk integrieren. In einem EGC-Netzwerk sind der InScenio FM-Master WLAN EGC und alle EGC-fähigen Geräte mittels Connection Cable EGC miteinander verbunden. Am letzten EGC- fähigen Gerät muss auf dem EGC-OUT ein Endwiderstand aufgesteckt sein, um das Netzwerk abzuschließen.
- Seite 13 • Keine aggressiven Reinigungsmittel oder chemische Lösungen verwenden, da sie das Gehäuse beschädigen oder die Funktion des Geräts beeinträchtigen können. • Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen: – Pumpenreiniger PumpClean von OASE. – Essig- und chlorfreien Haushaltsreiniger. • Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen.
- Seite 14 Die Laufeinheit wird im Motorblock durch ein Lager geführt. Dieses Lager ist ein Verschleißteil und sollte gleichzeitig mit der Laufeinheit gewechselt werden. • Das Wechseln des Lagers erfordert besondere Kenntnisse und Werkzeuge. Das Lager durch den OASE- Fachhändler wechseln lassen oder die Pumpe an OASE schicken.
- Seite 15 - EN - - EN - Translation of the original Operating Instructions W A R N I N G • This unit can be used by children aged 8 and above and by per- sons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they are supervised or have been instructed on how to use the unit in a safe way and they understand the hazards involved.
- Seite 16 • Only open the unit housing or its attendant components if this is explicitly specified in the operating instructions. Information about this operating manual Welcome to OASE Living Water. You made a good choice with the purchase of this product Aquarius Eco Expert 22000/28000/36000/44000.
- Seite 17 This product can communicate with the Easy Garden Control-System (EGC). EGC allows convenient control in the garden and pond via smartphone or tablet, and ensures maximum convenience and reliability. Information about EGC and the possibilities it offers can be found at www.oase-livingwater.com/egc-start. Dynamic Function Different values for the pump flow rates are pre-programmed in the pump control system to allow a dynamic fountain pattern with changing heights and diameters.
- Seite 18 Connecting the hose • Aquarius Eco Expert 22000/28000: On the outlet, use the 50 mm hose connector or the 38 mm hose connector. • Aquarius Eco Expert 36000/44000: On the outlet, only use the 50 mm hose connector. How to proceed: ...
- Seite 19 – Up to 5 m length: Use 50 mm (2") hose connectors and hoses. (→ Connecting the hose) – From 5 m length: Use DN 75 or DN 100 pipes. (→ Connecting the pipe) • Aquarius Eco Expert 36000/44000: A pipe is connected to the inlet. A hose or a pipe can be connected to the outlet. Recommendation: –...
- Seite 20 - EN - Integrating the pump in the EGC network K The pump can be integrated in an EGC network. The InScenio FM-Master WLAN EGC and all EGC compatible units are connected with each other via Connection Cable EGC in an EGC network. A terminal resistor has to be fitted to the EGC-OUT of the last EGC compatible unit in order to terminate the network.
- Seite 21 • Do not use aggressive cleaning agents or chemical solutions as they could attack the housing or impair the function of the unit. • Recommended cleaning agent for removing stubborn limescale deposits: – Pump cleaning agent PumpClean from OASE. – Vinegar- and chlorine-free household cleaning agent. • After cleaning, thoroughly rinse all parts in clean water.
- Seite 22 The impeller unit is guided in the motor block by a bearing. This bearing is a wear part and should be changed at the same time as the impeller unit. • Changing the bearing requires specialist knowledge and tools. Have the bearing changed by your OASE specialist dealer or send the pump to OASE.
- Seite 23 - FR - - FR - Traduction de la notice d'emploi originale A V E R T I S S E M E N T • Attention : Dans le cas où cet appareil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap men- tal ou plus généralement par des personnes manquant d'expé- rience, un adulte averti devra être présent, qui renseignera le mi-...
- Seite 24 En ce qui concerne cette notice d'emploi Bienvenue chez OASE Living Water. Avec l'acquisition du produit, Aquarius Eco Expert 22000/28000/36000/44000 vous avez fait le bon choix. Avant la première utilisation de l'appareil, lire attentivement cette notice d'emploi et se familiariser avec l'appareil. Tous les travaux effectués avec et sur cet appareil devront être exécutés conformément aux directives ci-jointes.
- Seite 25 Ce produit peut communiquer avec Easy Garden Control-System (EGC). EGC offre permet de garder confortablement le contrôle dans le jardin et près de l’étang grâce à un smartphone ou une tablette et garantit confort et sécurité. Re- trouvez plus d’informations sur EGC et ses avantages sur www.oase-livingwater.com/egc-start. Dynamic Function Différentes valeurs de quantité...
- Seite 26 • Aquarius Eco Expert 22000/28000 : Pour la sortie, utiliser l’embout à olive 50 mm ou l’embout à olive 38 mm. • Aquarius Eco Expert 36000/44000 : Pour la sortie, utiliser uniquement l’embout à olive 50 mm. Voici comment procéder : ...
- Seite 27 – A partir de 5 m de longueur : utiliser des tuyaux rigides DN 75 ou DN 100. (→ Raccorder un tuyau rigide) • Aquarius Eco Expert 36000/44000 : Au niveau de l’arrivée, raccorder un tuyau rigide. Au niveau de la sortie, il est possible de raccorder un tuyau flexible ou un tuyau rigide.
- Seite 28 - FR - Intégrer la pompe dans un réseau EGC K La pompe peut être intégrée dans un réseau EGC. Dans un réseau EGC, les InScenio FM-Master WLAN EGC et tous les appareils EGC sont connectés conjointement au moyen d’un Connection Cable EGC. Sur le dernier appareil EGC placer une résistance finale sur EGC-OUT afin de fermer le réseau.
- Seite 29 • Produits de nettoyage recommandés en cas d'entartrages tenaces : – Nettoyant pour pompe PumpClean de OASE. – Détergents ménagers exempts de vinaigre et de chlore. • Après le nettoyage, rincer méticuleusement toutes les pièces à l'eau claire.
- Seite 30 Ci-après, les événements qui rendent toute réparation impossible. L'appareil doit être remplacé. • Pour un composant défectueux, il n'y a pas de pièce de rechange homologuée par OASE. • Une ligne de liaison électrique fixée à l'appareil est endommagée ou raccourcie.
- Seite 31 - NL - - NL - Vertaling van de oorspronkelijke gebruiksaanwijzing W A A R S C H U W I N G • Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd werden over het veilige ge- bruik van het apparaat en de gevaren begrijpen, die hiermee sa-...
- Seite 32 • De behuizing van het apparaat of bijbehorende delen alleen openen als dit in de handleiding uitdrukkelijk is vereist. Over deze gebruiksaanwijzing Welkom bij OASE Living Water. Met de aanschaf van het product Aquarius Eco Expert 22000/28000/36000/44000 heeft u een goede keuze gemaakt.
- Seite 33 Dit product kan met de Easy Garden Control-System (EGC) communiceren. EGCbiedt in de tuin en bij de vijver com- fortabele besturingsmogelijkheden via smartphone of tablet en garandeert veel comfort en betrouwbaarheid. Zie voer informatie over EGC en de diverse mogelijkheden www.oase-livingwater.com/egc-start. Dynamic Function Voor een dynamisch uiterlijk van de fontein, waarbij de hoogte en diamter van de fontein zich wijzigen, zijn in de pomp- besturing diverse verschillende pompcvolumewaarden voorgeprogrammeerd.
- Seite 34 Slang aansluiten • Aquarius Eco Expert 22000/28000: Aan de uitgang de slangtule 50 mm of de slangtule 38 mm gebruiken. • Aquarius Eco Expert 36000/44000: Aan de uitgang alleen de slangtule 50 mm gebruiken. Zo gaat u te werk: E 1.
- Seite 35 – Tot 5 m lengte: 50 mm (2") slangtules en slangen gebruiken. (→ Slang aansluiten) – Vanaf 5 m lengte: DN 75 of DN 100 buizen gebruiken. (→ Buis aansluiten) • Aquarius Eco Expert 36000/44000: Op de ingang wordt een buis aangesloten. Op de uitgang kan een slang of een buis worden aangesloten. Advies: –...
- Seite 36 - NL - Pomp in EGC-netwerk integreren K De pomp kan in een EGC-netwerk worden geïntegreerd. In een EGC-netwerk zijn de InScenio FM-Master WLAN EGC en alle EGC-compatibel apparaten via Connection Cable EGC met elkaar verbonden. Op het laatste EGC-compatibel apparaat moet op de EGC-OUT een eindweerstand zijn aangesloten, om het netwerk af te sluiten.
- Seite 37 • Gebruik geen agressieve reinigingsmiddelen of chemische oplossingen omdat daardoor de behuizing of de werking kan worden aangetast. • Aanbevolen reinigingsmiddelen bij hardnekkige kalkaanslag: – Pompreiniger PumpClean van OASE. – Azijn- en chloorvrije huishoudreiniger. • Na het reinigen alle delen met schoon water afspoelen.
- Seite 38 De rotor wordt in het motorblok door een lager gevoerd. Dit lager is een slijtonderdeel en moet tegelijk met de rotor worden vervangen. • Het vervangen van het lager vereist bijzondere kennis en gereedschappen. Laat het lager door uw OASE- vakhandel vervangen of stuur de pomp op aan OASE.
