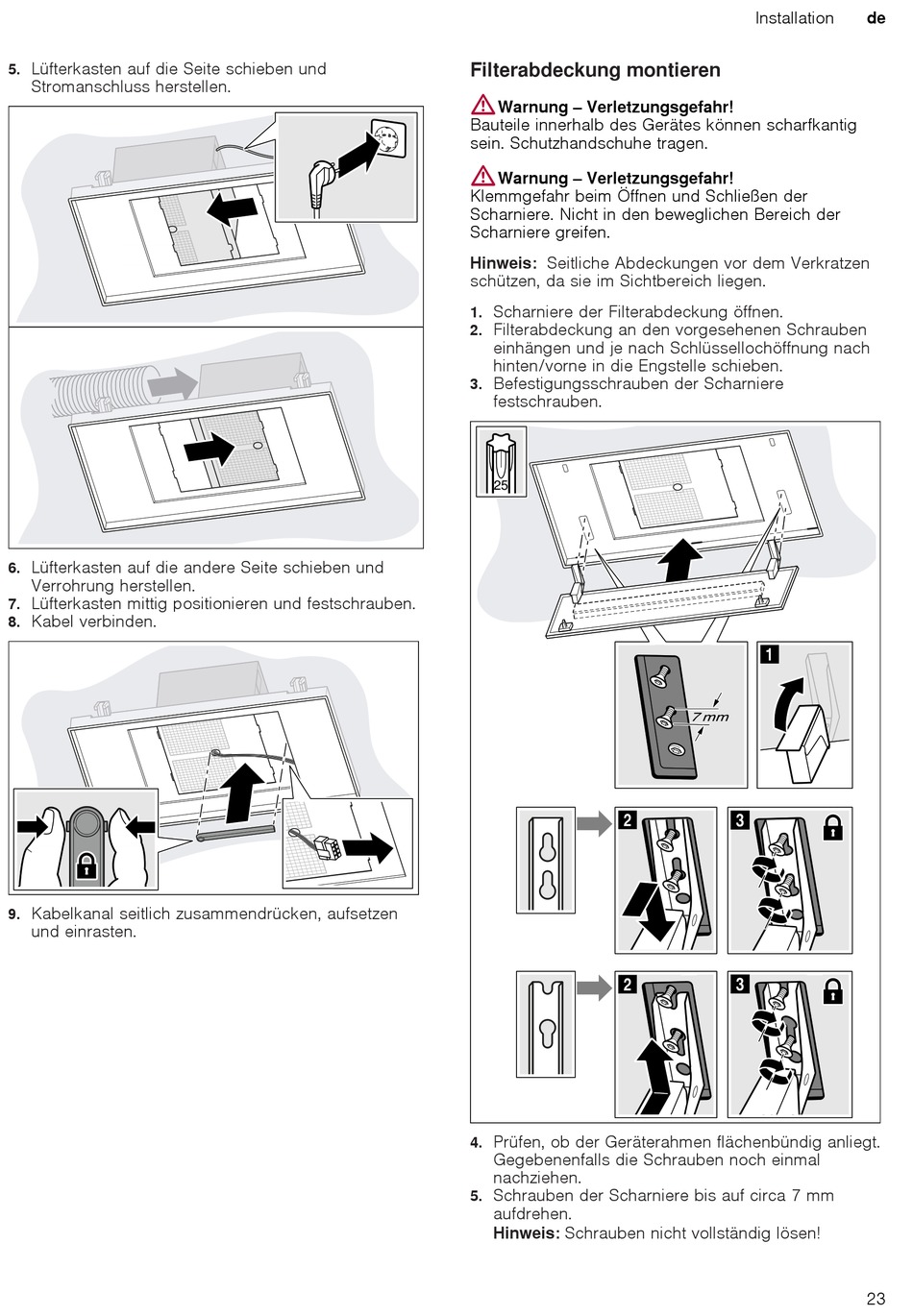

Filterabdeckung Montieren - NEFF I95CBS8W0 Gebrauchs- Und Montageanleitung

Lüfterkasten auf die Seite schieben und
5.
Stromanschluss herstellen.
Lüfterkasten auf die andere Seite schieben und
6.
Verrohrung herstellen.
Lüfterkasten mittig positionieren und festschrauben.
7.
Kabel verbinden.
8.
Kabelkanal seitlich zusammendrücken, aufsetzen
9.
und einrasten.

Filterabdeckung montieren

:
Warnung – Verletzungsgefahr!
Bauteile innerhalb des Gerätes können scharfkantig
sein. Schutzhandschuhe tragen.
:
Warnung – Verletzungsgefahr!
Klemmgefahr beim Öffnen und Schließen der
Scharniere. Nicht in den beweglichen Bereich der
Scharniere greifen.
Hinweis: Seitliche Abdeckungen vor dem Verkratzen
schützen, da sie im Sichtbereich liegen.
Scharniere der Filterabdeckung öffnen.
1.
Filterabdeckung an den vorgesehenen Schrauben
2.
einhängen und je nach Schlüssellochöffnung nach
hinten/vorne in die Engstelle schieben.
Befestigungsschrauben der Scharniere
3.
festschrauben.
Prüfen, ob der Geräterahmen flächenbündig anliegt.
4.
Gegebenenfalls die Schrauben noch einmal
nachziehen.
Schrauben der Scharniere bis auf circa 7 mm
5.
aufdrehen.
Hinweis: Schrauben nicht vollständig lösen!
Installation
de
23
