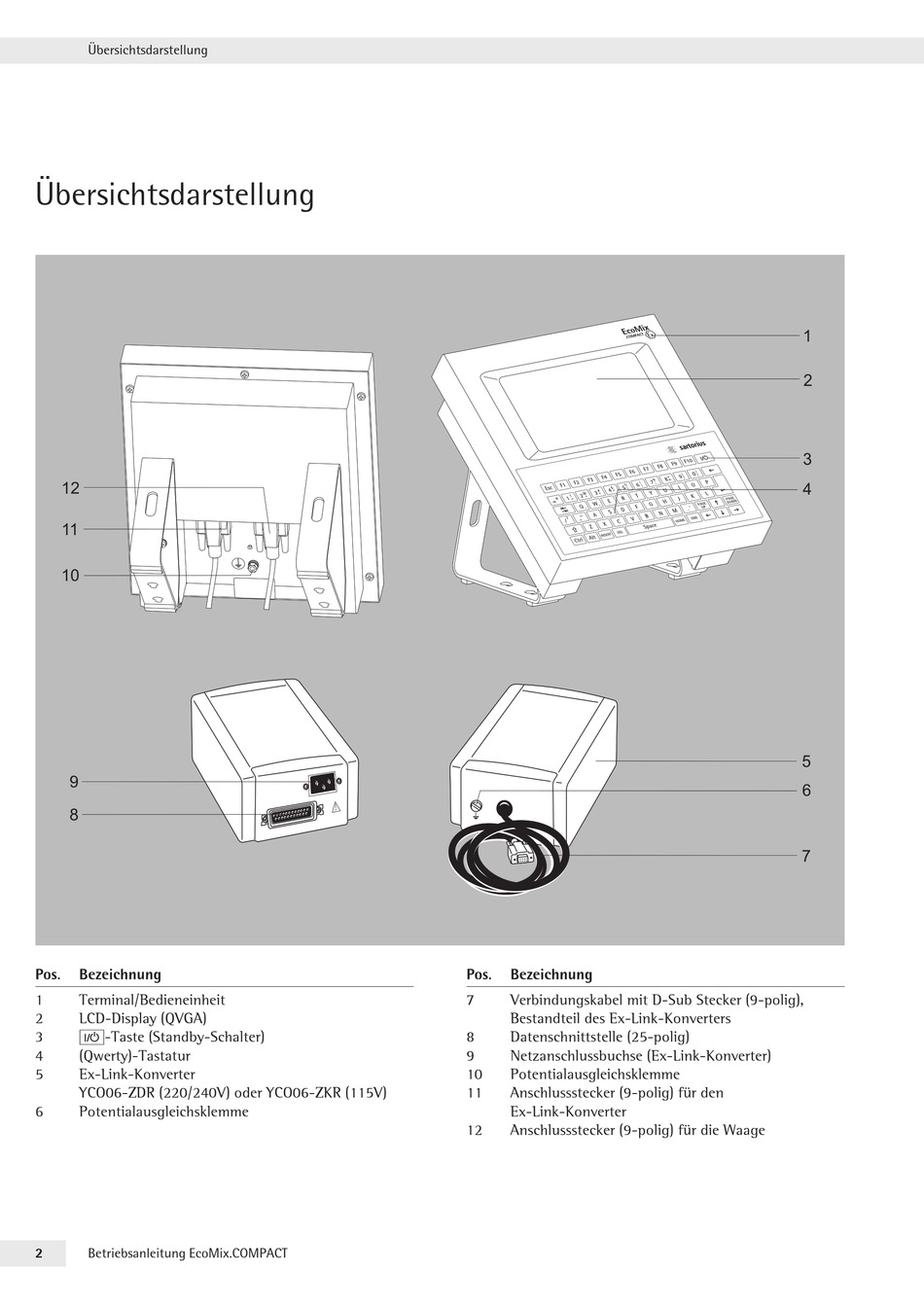

Übersichtsdarstellung
Übersichtsdarstellung
12
11
10
9
8
Pos. Bezeichnung
1
Terminal/Bedieneinheit
2
LCD-Display (QVGA)
e-Taste (Standby-Schalter)
3
4
(Qwerty)-Tastatur
5
Ex-Link-Konverter
YCO06-ZDR (220/240V) oder YCO06-ZKR (115V)
6
Potentialausgleichsklemme
2
Betriebsanleitung EcoMix.COMPACT
Pos. Bezeichnung
7
Verbindungskabel mit D-Sub Stecker (9-polig),
Bestandteil des Ex-Link-Konverters
8
Datenschnittstelle (25-polig)
9
Netzanschlussbuchse (Ex-Link-Konverter)
10
Potentialausgleichsklemme
11
Anschlussstecker (9-polig) für den
Ex-Link-Konverter
12
Anschlussstecker (9-polig) für die Waage
1
2
3
4
5
6
7
