Inhaltszusammenfassung für Sartorius EcoMix.COMPACT EM02T-X

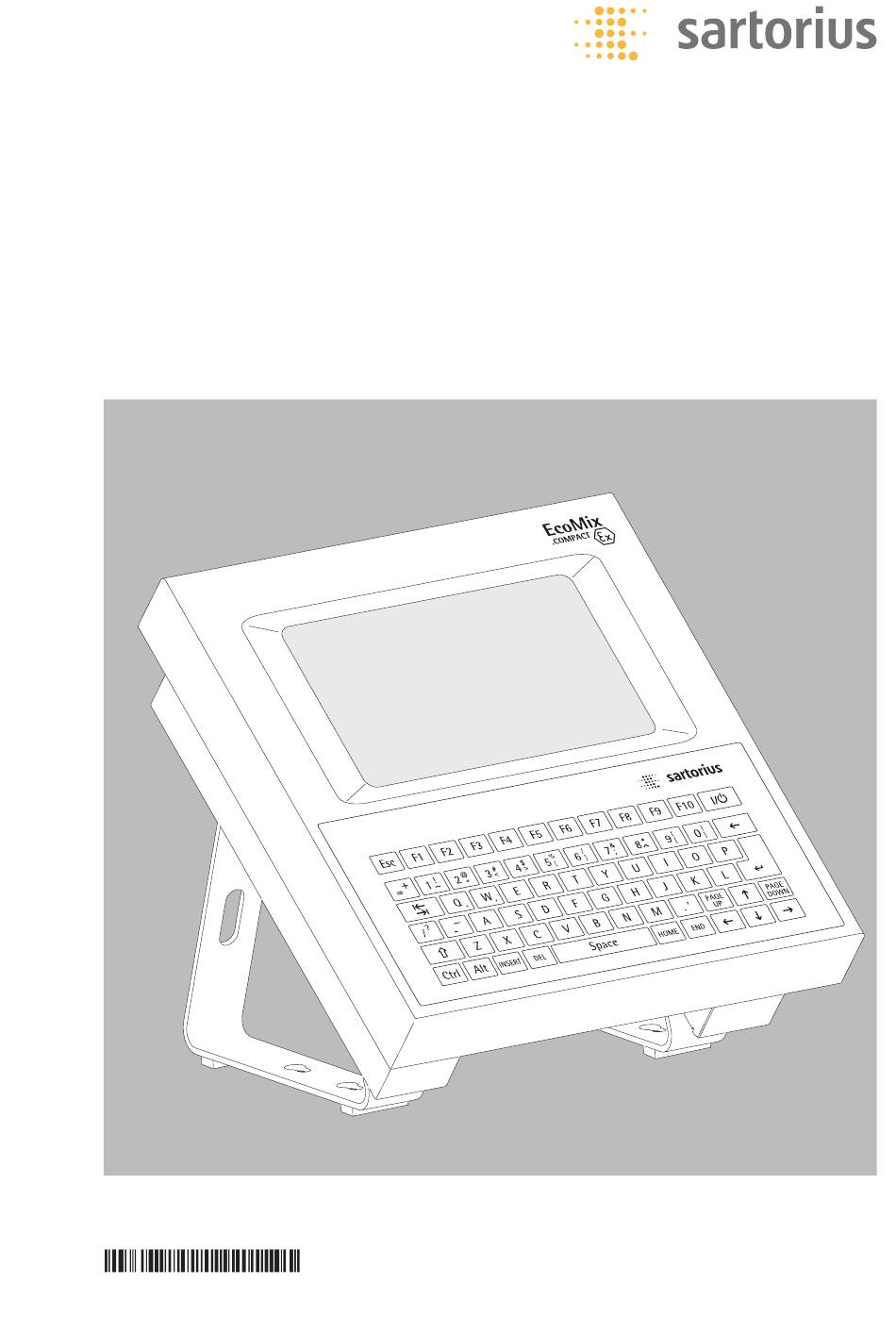

- Seite 1 Betriebsanleitung Sartorius EcoMix.COMPACT Modell EM02T-X Kompaktes Farbmischterminal für explosionsgefährdete Bereiche der Zone 1 98648-017-97 98648-017-97...
-
Seite 2: Übersichtsdarstellung
Übersichtsdarstellung Übersichtsdarstellung Pos. Bezeichnung Pos. Bezeichnung Terminal/Bedieneinheit Verbindungskabel mit D-Sub Stecker (9-polig), LCD-Display (QVGA) Bestandteil des Ex-Link-Konverters e-Taste (Standby-Schalter) Datenschnittstelle (25-polig) (Qwerty)-Tastatur Netzanschlussbuchse (Ex-Link-Konverter) Ex-Link-Konverter Potentialausgleichsklemme YCO06-ZDR (220/240V) oder YCO06-ZKR (115V) Anschlussstecker (9-polig) für den Potentialausgleichsklemme Ex-Link-Konverter Anschlussstecker (9-polig) für die Waage Betriebsanleitung EcoMix.COMPACT... -
Seite 3: Benutzerhinweise
Benutzerhinweise Benutzerhinweise Zu dieser Installationsanleitung t D iese Installationsanleitung aufmerksam und voll s tändig lesen bevor das Gerät zum ersten Mal in Betrieb genommen wird. t D ie Installationsanleitung aufmerksam lesen und die Sicherheitshinweise beachten. t D ie Installationsanleitung ist ein Teil des Produktes. Die Installationsanleitung gut erreichbar und sicher aufbewahren. t B ei Verlust der Anleitung Ersatz anfordern oder die aktuelle Anleitung von der Sartorius Website www.sartorius.com herunterladen. Warnzeichen/Gefahrensymbole Warn- und Gefahrensymbole in dieser Anleitung: Gefahr durch Stromschlag Körperschaden oder Tod als Folge Warnung vor einem möglichen Körperschaden, Gesundheitsrisiko oder Gefahr von Sachschäden Hinweis für nützliche Informationen und Tipps Zeichenerklärung Folgende Symbole werden in dieser Anleitung verwendet: t steht vor Handlungsanweisungen y beschreibt, was nach einer ausgeführten Handlung geschieht 1. Handlungen in einer bestimmten Reihenfolge ausführen... -
Seite 4: Inhaltsverzeichnis
Inhalt Inhalt Verwendungszweck Übersichtsdarstellung Das Sartorius EcoMix.COMPACT Terminal (EM02T-X) ist ein kompaktes Benutzerhinweise Farbmisch-Terminal, das in einer Lackmischapplikation eingesetzt wird. Inhalt Die EcoMix.COMPACT besteht aus einer Anzeige- und Bedieneinheit, Verwendungszweck welches mit einer Waage verbunden werden kann. Die EcoMix.COMPACT Sicherheitshinweise ist im explosionsgefährdeten Bereich der Zone 1 ohne größeren Rechtliche Hinweise Installationsaufwand sofort einsetzbar. Warn-und Sicherheitshinweise Mit Hilfe eines Verbindungskabels (Option) kann außerhalb des explosi- Lieferumfang onsgefährdeten Bereiches (im sicheren Bereich) ein PC an den Ex-Link- Installation Konverter YCO06-... angeschlossen werden. Mit der auf dem PC instal- Inbetriebnahme lierten Anwendersoftware kann die EcoMix.COMPACT gesteuert werden. Aufstellort Geeignete Gerätetreiber für DOS oder WINDOWS zur Erstellung von Ex-Link-Konverter an das Terminal Applikationsprogrammen sind im Bedarfsfall über Sartorius zu beziehen. anschließen Netzanschluss Betrieb Sicherheitshinweise Setup/Konfiguration Pflege und Wartung Rechtliche Hinweise Service Reparaturen Das Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. -
Seite 5: Für Den Benutzer
Allgemeine Bestimmungen für die Installation Das Modell EcoMix.COMPACT erfüllt die Anforderungen der EG-Richtlinie 94/9/EG für Geräte der Gerätegruppe II, Kategorie 2G und ist gemäß EG-Baumusterprüfbe- scheinigung KEMA 09ATEX0065 X gekennzeichnet (siehe unter Dokumente in dieser Betriebsanleitung). Ferner erfüllt das Modell EcoMix.COMPACT die Anforderungen der EG-Richtlinien für elektromagnetische Verträglichkeit und elektrische Sicherheit (siehe unter Kapitel: CE-Kennzeichnung). Der Einsatzbereich der EcoMix.COMPACT ist in der EG-Bau- musterprüfbescheinigung definiert. Alle in der EG-Baumusterprüfbescheinigung genannten Beschränkungen sind einzuhalten. Ein Betrieb der EcoMix.COMPACT über die Beschränkungen hinaus ist nicht zulässig und gilt als nicht bestimmungs- gemäßer Gebrauch. Bei unsachgemäßer Installation entfällt die Gewährleistung. Bei einem Einsatz des Gerätes in explosionsgefährdeten Bereichen sind die nationalen Gesetze/Vorschriften und Normen einzuhalten (z.B. EN60079-14). Den Lieferanten nach den in Ihrem Land geltenden Bestimmungen befragen. Für den Benutzer Jeder Eingriff in die Geräte (außer durch von Sartorius autorisierte Personen) führt zum Verlust der Zulassung und aller Garantieansprüche. Die Installation der EcoMix.COMPACT im explosionsgefährdeten Bereich muss von einer Elektrofachkraft erfolgen. Als Elektrofachkraft gilt eine Person, die mit der Montage, Inbetriebnahme und Betrieb der Anlage vertraut ist. Die Elektrofachkraft verfügt über die entsprechende Qualifikation, die einschlägigen Bestimmungen und Vorschriften sind Ihr bekannt. Bei Bedarf den Händler oder Sartorius-Kundendienst ansprechen. Elektrostatische Aufladung vermeiden, Potenzialausgleichsklemme anschließen. Eine Unterbrechung der Potenzialausgleichsleitungen ist untersagt. Das Erdungs- kabel muss einen Mindestquerschnitt von 4mm haben. Die Stelle ist mit einem Erdungssymbol gekennzeichnet. Alle Geräte und Zubehörteile mit dem Potenzialausgleich (PA) verbinden. Betriebsanleitung EcoMix.COMPACT... -
Seite 6: Warn-Und Sicherheitshinweise
Warn- und Sicherheitshinweise Warn- und Sicherheitshinweise Die EcoMix.COMPACT darf nur in spannungslosem Zustand von hierfür geschulten Fachkräften geöffnet werden! Beim Berühren leitender Teile der netzseitigen Verdrahtung besteht Lebensgefahr! Die Anlage in angemessenen Abständen durch eine dafür entsprechend ausgebildete Fachkraft auf ihre ordnungsgemäße Funktion und Sicherheit überprüfen lassen (z.B. Überprüfung der Kabel auf Beschädigung). Elektrostatische Aufladung der Schutzhaube und der Glasscheibe vermeiden. Den Potenzialausgleich des Terminals vorschriftsmäßig und nach den Regeln der Technik anschließen. Zum Schutz des Gerätes vor Farbresten eine Schutzhaube verwenden. Das Gerät nur entsprechend des Reinigungshinweises reinigen. Das Bedienpersonal so einweisen, dass es fehlerhafte Betriebszustände erkennen und die erforderlichen Sicherheitsmaßnahmen, z.B. Trennen der EcoMix.COMPACT vom Netz, einleiten kann. Vorsicht beim Verwenden fremder oder handelsüblicher Verbindungskabel: Die Pinbelegungen dieser Kabel sind häufig nicht für Sartorius-Geräte geeignet! Nur von Sartorius freigegebene Kabel und Kabellängen verwenden. Nicht von Sartorius gelieferte Kabel unterliegen der Verantwortung des Betreibers! Vorsicht, dass die Glasscheibe über der Anzeige nicht beschädigt wird (z.B. durch herabfallende Gegenstände). Wird die Glasscheibe beschädigt, ist das Gerät sofort vom Netz zu trennen! Die Reparatur eines defekten Gerätes darf nur von geschulten Servicetechnikern nach Sartorius-Richtlinien erfolgen. Es dürfen nur Original-Ersatzteile verwendet werden. Alle Wartungs-, Reinigungs- und Reparaturarbeiten sind gr- undsätzlich im spannungsfreiem Zustand des Gerätes durchzuführen. Jeder Eingriff in das Gerät (außer von Sarto- rius autorisierte Personen) führt zum Verlust aller Garantieansprüche. Bei Bedarf den Händler oder Sartorius Kundendienst ansprechen. Das Terminal gegen Beschädigung und Eindringen von direktem oder indirektem Spritzwasser und Fremdkörpern (>1mm Durchmesser) schützen. Das Gerät vor unnötig extremen Temperaturen, aggressiven chemischen Dämpfen, Feuchtigkeit, Stößen und Vibrationen schützen. Bei Verwendung elektrischer Betriebsmittel in Anlagen und Umgebungsbedingungen mit erhöhten Sicherheits- anforderungen sind die Auflagen gemäß den zutreffenden Errichtungsbestimmungen einzuhalten. Betriebsanleitung EcoMix.COMPACT... -
Seite 7: Lieferumfang
Installation Lieferumfang t Das Gerät aus der Verpackung nehmen. Folgende Einzelteile werden mitgeliefert: – EcoMix.COMPACT Terminal – Datenkabel für Anschluss einer Sartorius-Waage der PMA-Serie Nur im Lieferumfang des Vertriebspaketes enthalten: – Ex-Link-Konverter YCO06-ZDR (220/240V) oder YCO06-ZKR (115V) – Netzanschusskabel (länderspezifisch) für den Ex-Link-Konverter y Das Gerät sofort nach dem Auspacken auf eventuell sichtbare, äußere Beschä- digungen überprüfen. Im Fall einer Beschädigung nach den unter Sicherheits- überprüfung beschriebenen Anweisungen richten. Installation EcoMix.COMPACT Terminal ist für den Betrieb innerhalb des explosions- gefährdeten Bereiches der Zone 1 zugelassen. Das Netzgerät muss ausserhalb des explosionsgefährdeten Bereiches der Zone 1 angeschlossen werden. Der Ex-Link-Konverter YCO06-ZDR (220/240V) oder YCO06-ZKR (100/120V) muss sich ausserhalb der Zone 1 befinden! Die explosionsgeschützte Farbmischwägeanlage ist nach den anerkannten Regeln der Technik zu errichten. Dabei sind die entsprechenden nationalen Gesetze/Vor- schriften zu beachten. Vor Inbetriebnahme der EcoMix.COMPACT im explosions- gefährdeten Bereich muss der ordnungsgemäße Zustand der Anlage durch eine Elektrofachkraft oder unter Leitung und Aufsicht einer Elektrofachkraft überprüft werden. Prüfen Sie, ob eine oder mehrere zuständige Behörden (z.B. Gewerbeauf- sichtsamt) informiert werden müssen. Auch während des Betriebes sind Prüfungen der Anlage erforderlich. Die Fristen dazu sind so zu bemessen, dass entstehende Mängel, mit denen gerechnet werden muss, rechtzeitig erkannt werden. Die Prü- fungen sind mindestens alle drei Jahre durchzuführen. Während des Betriebes sind die entsprechenden Auflagen zu erfüllen. Die EcoMix.COMPACT und den Ex-Link-Konverter mittels geeigneten Kabel (nicht im Lieferumfang enthalten) über die an dem Gerät vorhandenen Potentialaus- gleichsklemmen an den Potenzialausgleich (PA) anschließen. Der Kabelquerschnitt richtet sich nach den zutreffenden nationalen Bestimmungen. -
Seite 8: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Aufstellort °C Einen geeigneten Aufstellort ohne Luftzug, Wärmestrahlen, Feuchte und Erschütterungen wählen. Waage anschließen y 1. Datenkabel der Waage an die 9-polige Schnittstelle des EcoMix Terminals anschließen. 2. Die Schrauben fest anziehen. Nur von Sartorius freigegebene Kabel und Kabellängen verwenden, siehe unter Zubehör. Nicht von Sartorius gelieferte Kabel unterliegen der Verantwortung des Betreibers. Ex-Link-Konverter an das Terminal anschließen t Das Verbindungskabel vom Ex-Link-Konverter (9-polig) an die EcoMix.COMPACT aufstecken (1), die Schrauben fest anziehen (2)! Netzanschluss t Netzstecker des Netzkabels für den Ex-Link-Konverter in die Anschlussbuchse stecken. Betriebsanleitung EcoMix.COMPACT... - Seite 9 Inbetriebnahme Anschluss von elektronischen Komponenten (Peripherie) y Wenn die Daten an einen PC übertragen werden sollen, jetzt das Datenkabel an den Ex-Link-Konverter anschließen. t Das Datenkabel einstecken, Schrauben fest anziehen. Nur von Sartorius freigegebene Kabel und Kabellängen verwenden, siehe unter Zubehör. Nicht von Sartorius gelieferte Kabel unterliegen der Verantwortung des Betreibers. Betriebsanleitung EcoMix.COMPACT...
-
Seite 10: Betrieb
Inbetriebnahme t EcoMix.COMPACT über das Netzgerät an die Stromversorgung anschließen. t Netzstecker in die Steckdose einstecken. Warn- und Sicherheitshinweise beachten! Ein an die Stromversorgung angeschlossenes Gerät darf nicht geöffnet werden! Angeschlossene Kabel nicht entfernen! Kabel nur im spannungslosen Zustand an das Gerät anschließen. Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimmen. Sollte die angegebene Netzspannung oder die Steckerausführung des Netzsteckers nicht der bei Ihnen verwen- deten Norm entsprechen, bitte die nächste Sartorius-Vertretung oder Ihren Lieferanten verständigen. Nur Original-Netzgeräte von Sartorius verwenden! Die Verwendung anderer Fabrikate, auch mit den Zulas- sungszeichen einer Prüfanstalt, bedarf der Zustimmung einer Elektro- fachkraft. y Die EcoMix.COMPACT ist jetzt eingeschaltet. Nichtgebrauch t Bei kurzem Nichtgebrauch das Gerät in den Standby-Betrieb schalten: Taste e 3 Sekunden gedrückt halten Bei längerem Nichtgebrauch das Gerät von der Netzspannung trennen. Betrieb t Das Gerät über Taste e einschalten. y Nach dem Einschalten der EcoMix.COMPACT erfolgt ein automatischer Selbst- test. Betriebsanleitung EcoMix.COMPACT... -
Seite 11: Setup/Konfiguration
Setup/Konfiguration Setup/Konfiguration Einstellungen im Hauptmenü der EcoMix.COMPACT Das Gerät kann für Ihre Arbeitsbedingungen individuell angepasst werden. Über das Setup-Hauptmenü die gewünschten Einstellungen vornehmen t Das Gerät über e-Taste ausschalten. t Buchstabentaste [ S ] gedrückt halten, das Gerät über e-Taste wieder ein- schalten. y Im Display erscheint das Setup-Hauptmenü der EcoMix.COMPACT. t Mit den Cursortasten A B die Auswahl im Hauptmenü vornehmen. t Mit Drücken der L-Taste [ ENTER ] die gewünschte Einstellung aufrufen. y Das jeweilige Untermenü wird angezeigt. t Die gewünschte Einstellung ändern und durch Drücken der L-Taste [ ENTER ] mit einem “ ° ” aktivieren. Wird kein Tastendruck innerhalb einer Minute ausgeführt, kehrt das Programm automatisch in das Wägemenü zurück. Sprachauswahl t Mit den Cursortasten A B den Menüpunkt “Sprache” auswählen. t L-Taste [ ENTER ] drücken. y Das Untermenü wird angezeigt. - Seite 12 Setup/Konfiguration t Mit den Cursortasten A B den gewünschten Kontrast des Bildschirmes einstellen. L-Taste [ ENTER ] drücken, den gewünschten Kontrast bestätigen. t Mit der Cursortaste V in das Hauptmenü zurückkehren, oder das SETUP- Menü mit Betätigen der [ Esc ]-Taste verlassen. Bei niedriger Einstellung des Kontrastes wird der Bildschrim sehr dunkel eingestellt. Wägedisplay t Mit den Cursortasten A B den Menüpunkt “Wägedisplay” anwählen. t Mit der L-Taste [ ENTER ] bestätigen. t Mit den Cursortasten A B auswählen, ob die Wägewerte der angeschlos- senen Wägezelle im Display der EcoMix.COMPACT angezeigt werden sollen. t L-Taste [ ENTER ] drücken, die gewünschte Einstellung bestätigen. t Mit der Cursortaste V in das Hauptmenü zurückkehren, oder das SETUP- Menü mit Betätigen der [ Esc ]-Taste verlassen. Angeschlossene Waage wählen t Mit den Cursortasten A B den Menüpunkt “Waage” anwählen. t Mit der L-Taste [ ENTER ] bestätigen. t Mit den Cursortasten A B die angeschlossene Waage wählen. t L-Taste [ ENTER ] drücken, die gewünschte Einstellung bestätigen. t Mit der Cursortaste V in das Hauptmenü zurückkehren, oder das SETUP- Menü mit Betätigen der [ Esc ]-Taste verlassen.
- Seite 13 Setup/Konfiguration Info t Mit den Cursortasten A B den Menüpunkt “Info” anwählen. t L-Taste [ ENTER ] drücken. y In der Setup-Einstellung “Info” können Informationen zur Gerätesoftware der EcoMix.COMPACT abgerufen werden. y Die aktuelle Software- und Fontversion des Terminals wird angezeigt. t Durch mehrmaliges Drücken der Cursortaste V-Taste in das SETUP-Haupt- menü zurückkehren, oder das SETUP-Menü mit Betätigen der [ Esc ]-Taste verlassen. Werkseinstellung t Mit den Cursortasten A B den Menüpunkt “Werkseinstellung” anwählen und mit der L-Taste [ ENTER ] bestätigen. Der Menüpunkt ist werkseitig auf “Nein” eingestellt. Eine Änderung nur auf Wunsch vornehmen, denn alle zuvor eingestellten individuellen Einstellungen gehen verloren! Die Menüpunktauswahl springt danach automatisch auf “Nein” zurück. y Mit der Einstellung “Werkseinstellung, Ja” werden die Parameter der EcoMix. COMPACT auf den Auslieferungszustand zurückgestellt. t Durch mehrmaliges Drücken der Cursortaste V-Taste in das SETUP- Haupt- menü zurückkehren, oder das SETUP-Menü mit Betätigen der [ Esc ]-Taste verlassen. Betriebsanleitung EcoMix.COMPACT...
-
Seite 14: Pflege Und Wartung
Pflege und Wartung Pflege und Wartung Service Die regelmäßige Wartung Ihres Gerätes durch den Sartorius-Kundendienst gewähr- leistet fortdauernde Funktionssicherheit. Sartorius bietet Ihnen Wartungsverträge mit Zyklen von 1 Monat bis zu 2 Jahren. Das Wartungsintervall hängt von den Betriebsbedingungen und Toleranz- anforderungen ab. Reparaturen Defektes Gerät sofort vom Netz trennen. Reparaturen nur durch von Sartorius autorisiertes Fachpersonal und mit Original- ersatzteilen durchführen lassen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Während der Garantiezeit die komplette EcoMix.COMPACT einsenden. Sicherheitsüberprüfung Ein gefahrloser Betrieb des Gerätes ist nicht mehr gewährleistet: – w enn das Gerät sichtbare Beschädigungen aufweist oder wenn das Gerät nicht mehr arbeitet – nach längerer Lagerung unter ungünstigen Verhältnissen. In diesem Fall den Sartorius-Kundendienst benachrichtigen. Instandsetzungs- maßnahmen dürfen nur von Fachkräften ausgeführt werden, die Zugang zu den nötigen Instandsetzungsunterlagen und -anweisungen haben. Wenn Ihre EcoMix. COMPACT zur Reparatur eingesandt wird: – m öglichst alle Farbreste entfernen, alle angeschlossenen Kabel vor dem Versand trennen, so können unnötige Beschädigungen vermieden werden – eine Fehlerbeschreibung beilegen Reinigung Flüssigkeit darf nicht ins Gehäuseinnere gelangen. -
Seite 15: Entsorgung
Entsorgung Entsorgung Wird die Verpackung nicht mehr benötigt, ist diese der örtlichen Müllentsorgung zuzuführen. Die Verpackung besteht aus umweltfreundlichen Materialien, die als Sekundärrohstoffe dienen können. Das Gerät inklusive Zubehör und Batterien gehört nicht in den Hausmüll. Die EU-Gesetzgebung fordert in ihren Mitgliedsstaaten, elektrische und elektronische Geräte vom unsortierten Siedlungsabfall getrennt zu erfassen, um sie anschließend wiederzuverwerten. In Deutschland und einigen anderen Ländern führt Sartorius die Rücknahme und gesetzeskonforme Entsorgung ihrer elektrischen und elektronischen Produkte selbst durch. Diese Produkte dürfen nicht – auch nicht von Kleingewerbetreibenden – in den Hausmüll oder an Sammelstellen der örtlichen öffentlichen Entsorgungsbetriebe abgegeben werden. Hinsichtlich der Entsorgung wenden Sie sich daher in Deutschland wie auch in den Mitgliedsstaaten des Europäischen Wirtschaftsraumes bitte an unsere Service- Mitarbeiter vor Ort oder an unsere Service-Zentrale in Göttingen: Sartorius Servicezentrum, Weender Landstrasse 94-108, 37075 Göttingen In Ländern, die keine Mitglieder des EuropäischenWirtschaftsraumes sind oder in denen es keine Sartorius-Filialen gibt, sprechen Sie bitte die örtlichen Behörden oder Ihr Entsorgungsunternehmen an. Vor der Entsorgung bzw. Verschrottung des Gerätes sollten die Batterien entfernt werden und einer Sammelstelle übergeben werden. Mit gefährlichen Stoffen kontaminierte Geräte (ABC-Kontamination) werden weder zur Reparatur noch zur Entsorgung zurückgenommen. Ausführliche Informationen mit Service-Adressen zur Reparaturannahme oder Entsorgung Ihres Gerätes können Sie auf unserer Internetseite (www.sartorius.com) finden oder über den Sartorius Service anfordern. Codierung der Seriennummer Das Herstelldatum des Gerätes ist in der Seriennummer codiert. Die Struktur ergibt sich wie folgt: JMM x x x x x J Jahr 1 2000–2006 2 2007–2013 3 2014–2020 usw. Die Jahresspalte J steht für die Jahresgruppennummer, die einen Zeitraum von jeweils 7 Jahren definiert. Innerhalb jeder Jahresgruppe werden die Monate (M M) -
Seite 16: Schnittstellenbeschreibung
Schnittstellenbeschreibung Schnittstellenbeschreibung Allgemeine Hinweise: Über die Datenschnittstelle kann ein beliebiger PC angeschlossen werden. Die Schnittstelle ist wahlweise als RS232 oder RS422 verwendbar. Die Datenschnittstelle ist galvanisch leitend mit dem Gehäuse (Schutzleiter) verbunden. Die Datenleitung ist abgeschirmt und an beiden Enden galvanisch leitend mit den Steckergehäusen verbunden. Diese Verbindung kann zu unerwünschten Störungen durch Erdschleifen oder Net- zausgleichsströme führen, wenn das Gehäuse mit Erde, bzw. dem Schutzleiter des Netzes verbunden ist. Ggf. ist dann eine Potentialausgleichung vorzunehmen. Belegungsplan des 25-poligen DSUB Signal DSUB-Buchse RXD232 TXD 232 SGND +5V 13/25 RS422ENABLE 15 TXD422 TXD422 RXD422 RXD422 Schirm niederohmig mit Steckergehäuse verbinden. Bei fremd bezogenen Kabeln ist die Pinbelegung häufig anders, als bei von Sartorius verwendeten Kabeln. Die Anschlüsse des Kabels deshalb vor Anschluss an die EcoMix.COMPACT nach dem entsprechenden Verbindungsplan prüfen, und die abweichend belegten Leitungen trennen. Nichtbeachtung kann zu Fehlfunktionen oder Defekt der EcoMix.COMPACT führen. Betriebsanleitung EcoMix.COMPACT... -
Seite 17: Anschlussplan
Anschlussplan Anschlussplan EcoMix.COMPACT/YCO06-Z.R RS232/V24 EcoMix.Compact/YCO06-Z.R RS232/V24 Buchse D-Sub 25 pol. 9 pol./25 pol. RxD 2 TxD 3 GND 7 Die max. Kabellänge beträgt 20 m. EcoMix.Compact /YCO06-Z.R RS422 Buchse D-Sub 25 pol. TxD 16 TxD 17 RxD 23 RxD 18 GND 7 In der EcoMix.COMPACT ist ein Abschlusswiderstand von 120 Ohm werkseitig bestückt. -
Seite 18: Technische Daten
Technische Daten Technische Daten EcoMix.COMPACT (EM02T-X) Gehäuse (Abmaße) 245 + 244 + 247 mm Nettogewicht, ca. 3,45 kg Staubschutz/Spritzwasserschutz IP40 (lt. IEC529) Schnittstelle RS232 oder RS422 Umgebungsbedingungen Umgebung Verwendung nur in Innenräumen Umgebungstemperatur: Lager und Transport –10 °C ... +60 °C Umgebungstemperatur: Betrieb 0 ... +40 °C Höchste relative Luftfeuchte 80% für Temperaturen bis zu 31°C, linear abnehmend bis 50 % relativer Luftfeuchte bei 40 °C Netzanschluss YCO06-ZDR: Netzspannung/-frequenz 230 bis 240 V/48 bis 63 Hz YCO06-ZKR: Netzspannung/-frequenz 100 bis 120 V/48 bis 63 Hz YCO06-ZDR/-KR: Leistungsaufnahme 15 VA Sicherheit elektrischer Betriebsmittel gemäß EN 61010-1:2001 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen Elektromagnetische Verträglichkeit gemäß EN 61326-1:2006 Elektrische Mess-, Steuer-, Regel- und Laborgeräte –... -
Seite 19: Zubehör
Zubehör Zubehör Bezeichnung Best.-Nr. Schutzhaube YDC02EM Anschluss von Zubehör Zusatzgeräte können an die Datenschnittstelle der EcoMix.Compact angeschlossen werden. Sartorius bietet dafür entsprechendes Zubehör an. Bitte hierzu die Sicherheitshinweise 36658-750-16 beachten (Seite 24). Bezeichnung Best.-Nr. Datenkabel für Anschluss PMA-Waage YCC01-0041M3 Datenkabel für Anschluss PC, RS232 YCC01-0029M20 Datenkabel für Anschluss PC, USB YCO14 Datenkabel und Zubehör für RS422 Datenkommunikation auf Anfrage. Ex-Link-Konverter Bezeichnung Best.-Nr. Europa YCO06-ZDR US (115V) YCO06-ZKR Betriebsanleitung EcoMix.COMPACT... -
Seite 20: Maßskizzen (Abmessungen)
Maßskizzen (Abmessungen) Maßskizzen (Abmessungen) 102.8 243.6 50° Wandmontage / wall assembly 235.6 Abmessungen in Millimetern. Betriebsanleitung EcoMix.COMPACT... -
Seite 21: Dokumente
Dokumente Betriebsanleitung EcoMix.COMPACT... - Seite 22 Dokumente Betriebsanleitung EcoMix.COMPACT...
-
Seite 23: Kema Baumusterprüfbescheinigung
Dokumente Betriebsanleitung EcoMix.COMPACT... - Seite 24 Dokumente Betriebsanleitung EcoMix.COMPACT...
- Seite 25 Dokumente Betriebsanleitung EcoMix.COMPACT...
-
Seite 26: Übersetzung
Dokumente Übersetzung (Maßgeblich ist die englischsprachige Originalfassung) BAUMUSTERPRÜFBESCHEINIGUNG (2) Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen - Richtlinie 94/9/EG (3) EG-Baumusterprüfbescheinigung Nummer: KEMA 09ATEX0065 X Ausgabe Nummer: 1 EcoMix.COMPACT Control Panel Typ EM02T-X und Typ EM02-X (4) Gerät: (5) Hersteller: Sartorius AG (6) Anschrift: Weender Landstraße 94-108, 37075 Göttingen, Deutschland (7) Die Bauart dieses Gerätes und die verschiedenen zulässigen Ausführungen sind in der Anlage zu dieser EG-Baumusterprüf- bescheinigung und in den zugehörigen Unterlagen festgelegt. (8) KEMA Quality B.V. bescheinigt als benannte Stelle Nr. 0344 nach Artikel 9 der Richtlinie 94/9/EG des Rates der Europä- ischen Gemeinschaften vom 23. März 1994 die Erfüllung der grundlegenden Sicherheits- und Gesundheitsanforderungen für die Konzeption und den Bau von Geräten und Schutzsystemen zur bestimmungsgemäßen Verwendung in explosions- gefährdeten Bereichen gemäß Anhang II der Richtlinie. - Seite 27 Dokumente ANLAGE (13) (14) zur EG-Baumusterprüfbescheinigung KEMA 09ATEX0065 X Ausgabe Nr. 1 (15) Beschreibung EcoMix.COMPACT Control Panels Typ EM02T-X, für den Einsatz mit einer externen, separat zertifizierten Wägezelle oder Waage, und Typ EM02-X, das mit einem Rahmen und einer eingebauten, separat zertifizierten Waage aufgebaut ist. Das Control Panel ist mit einem separat zertifizierten Netzgerät bzw. einer separat zertifizierten Datenschnittstelle verbunden. Es wird an die Wägezelle oder Waage über eine RS232-Datenschnittstelle angeschlossen. Das Control Panel besteht aus einem Gehäuse mit einer Tastatur und einer Anzeige und aus 2 Leiterplatten. Zulässiger Umgebungstemperaturbereich: 0 °C ..+ 40 °C. Elektrische Daten Daten und Versorgung zum Anschluss an zertifizierte, eigensichere Stromkreise (Buchse): Daten (Pin 2, 3 und 8) in der Zündschutzart Eigensicherheit Ex ib IIB mit folgenden Höchstwerten: Ui = 12 V; Ii = 60 mA; Pi = 180 mV (siehe Hinweis 1); Ci = 3,4 µF; Li = 0 mH; Uo = 12,6 V*; Uo = 25,2 V**; Io = 64 mA; Po = 200 mW; Co = 7,4 µF*; Co = 820 nF**; Lo = 34,7 mH. (*) = gegen Erde (Ground) (**) = zwischen den Leitungen Power 1 (Pin 6 und 8): in der Zündschutzart Eigensicherheit Ex ib IIB mit folgenden Höchstwerten: Ui = 8,7 V; Ii = 184 mA; Pi = 1,6 W (siehe Hinweis 1); Ci = 17 µF; Li = 57 µH; Power 2 (Pin 5 und 9): in der Zündschutzart Eigensicherheit Ex ib IIB mit folgenden Höchstwerten: Ui = 8,7 V; Ii = 184 mA; Pi = 1,6 W; Ci = 4,4 µF; Li = 40 µH Hinweis 1: Für die kombinierten Stromkreise Data und Power 1, Pi = 1,6 W. Weil die elektrischen Daten mit den technischen Daten des mit einer EG-Baumusterprüfbescheinigung KEMA 99ATEX3106 X zugelassenen Ex-Link-Konverters Typ YCO06-ZDR übereinstimmen, darf dieser angeschlossen werden. RS232-Datenschnittstelle zum Anschluss an eine externe Wägezelle oder an eine Waage (Stecker): in der Zündschutzart Eigensicherheit Ex ib IIB mit folgenden Höchstwerten: Uo = 12,6 V*; Uo = 25,2 V**; Io = 64 mA; Po = 200 mW; Co = 7,4 µF*; Co = 820 nF**; Lo = 34,7 mH; Ui = 12,6 V*; Ui = 25,2 V**; Ii = 131 mA***; Pi = 412 mW***; Ci = 0 nF; Li = 0 mH. (*) = gegen Erde (Ground) (**) = zwischen den Leitungen (***) = für zugehörige eigensichere Stromkreise mit linearer Kennlinie...
- Seite 28 Dokumente ANLAGE (13) (14) zur EG-Baumusterprüfbescheinigung KEMA 09ATEX0065 X Ausgabe Nr. 1 Installationshinweise Die vom Hersteller mitgelieferte Betriebsanleitung ist im Detail zu beachten, um den sicheren Betrieb der Geräte gewährleisten zu können. (16) Prüfbericht KEMA Nr. 210532600/1 (17) Besondere Bestimmungen für den sicheren Einsatz Aus sicherheitstechnischer Sicht wird davon ausgegangen, dass die Stromkreise mit der Erde verbunden sind. (18) Grundlegende Gesundheits- und Sicherheitsanforderungen Abgedeckt von den unter (9) erwähnten Normen. (19) Prüfungsunterlagen Gemäß Aufstellung im Prüfbericht Nr. 210532600/1 Betriebsanleitung EcoMix.COMPACT...
-
Seite 29: Sicherheitshinweise
Dokumente Betriebsanleitung EcoMix.COMPACT... - Seite 30 Dokumente Betriebsanleitung EcoMix.COMPACT...
- Seite 31 Dokumente Betriebsanleitung EcoMix.COMPACT...
- Seite 32 Sartorius Weighing Technology GmbH Weender Landstraße 94–108 37075 Göttingen Telefon 0551.308.0 Fax 0551.308.3289 www.sartorius.com Copyright by Sartorius Weighing Technology GmbH, Göttingen, BR Deutschland. Nachdruck oder Übersetzung, auch a uszugsweise, ist ohne schriftliche G enehmigung von Sartorius nicht gestattet. Alle Rechte nach dem Gesetz über das Urheberrecht bleiben Sartorius v orbehalten. Die in dieser Anleitung ent h altenen A ngaben und Abbildungen entspre- chen dem unten angegebenen Stand. Ä nderungen der Technik, Ausstattung und Form der Geräte gegenüber den Angaben und Abbildungen in dieser Anleitung selbst bleiben Sartorius vor- behalten. Stand: November 2012, Sartorius Weighing Technology GmbH, Göttingen Printed in Germany. Gedruckt auf chlorfrei gebleichtem Papier W · EcoMixCompact /EM02T-X · KT Publication No.: WEM6005-d12113...
