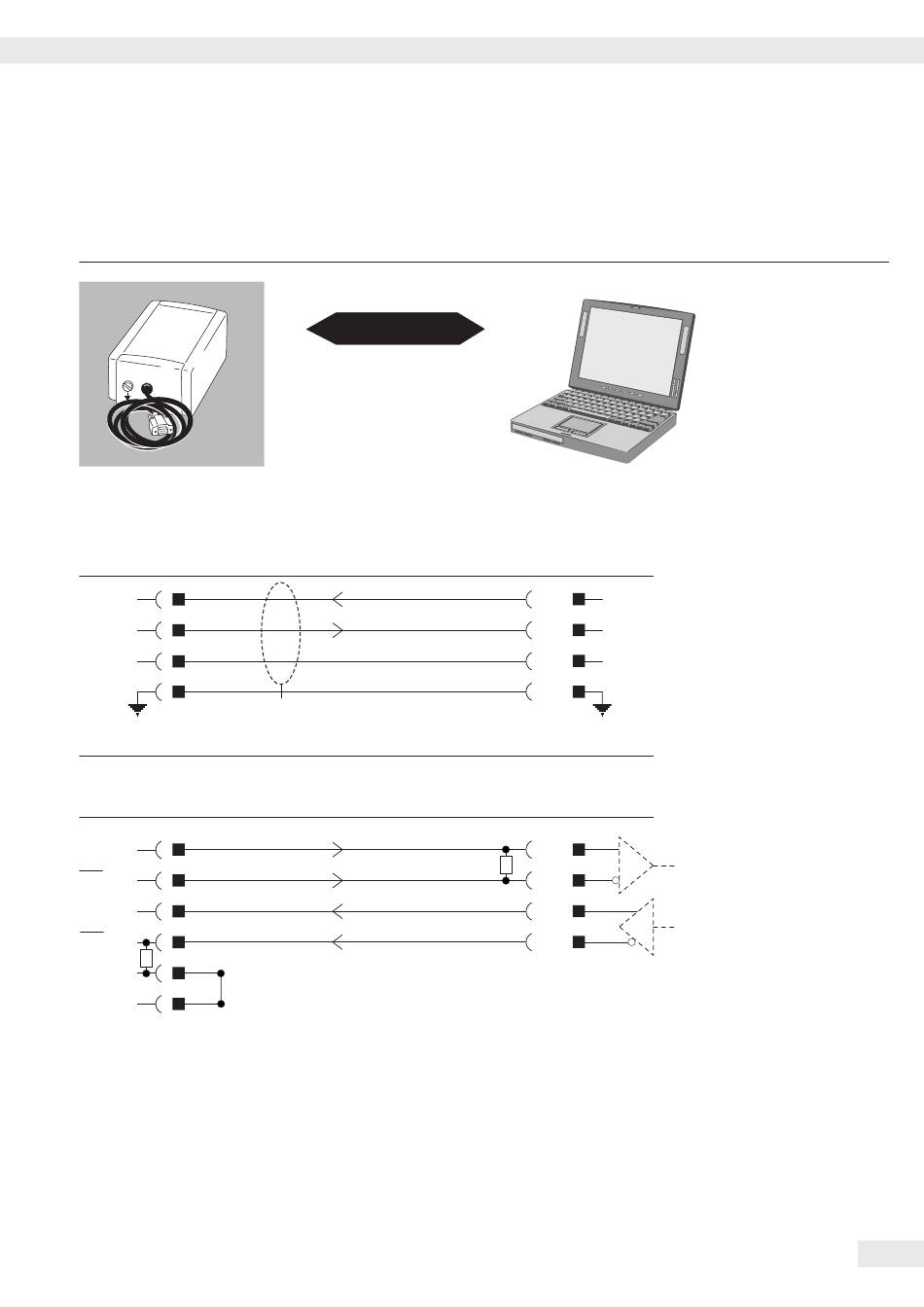

Anschlussplan
EcoMix.COMPACT/YCO06-Z.R
12
EcoMix.Compact/YCO06-Z.R
D-Sub
25 pol.
RxD 2
TxD 3
GND 7
Die max. Kabellänge beträgt 20 m.
EcoMix.Compact /YCO06-Z.R
D-Sub
25 pol.
TxD 16
TxD 17
RxD 23
RxD 18
R
14
GND 7
In der EcoMix.COMPACT ist ein Abschlusswiderstand von 120 Ohm werkseitig bestückt.
RS232/V24
RS232/V24
RS422
PC
Buchse
PC
9 pol./25 pol.
TxD
3/2
2/3
RxD
7/7
GND
Buchse
PC
R
Betriebsanleitung EcoMix.COMPACT
Anschlussplan
