Für die Vorgabe der Luftquali-
tät siehe Kapitel „Luftrein-
heitsklassen (ISO 8573-1)
[
22]".
}
22 ( 36 )

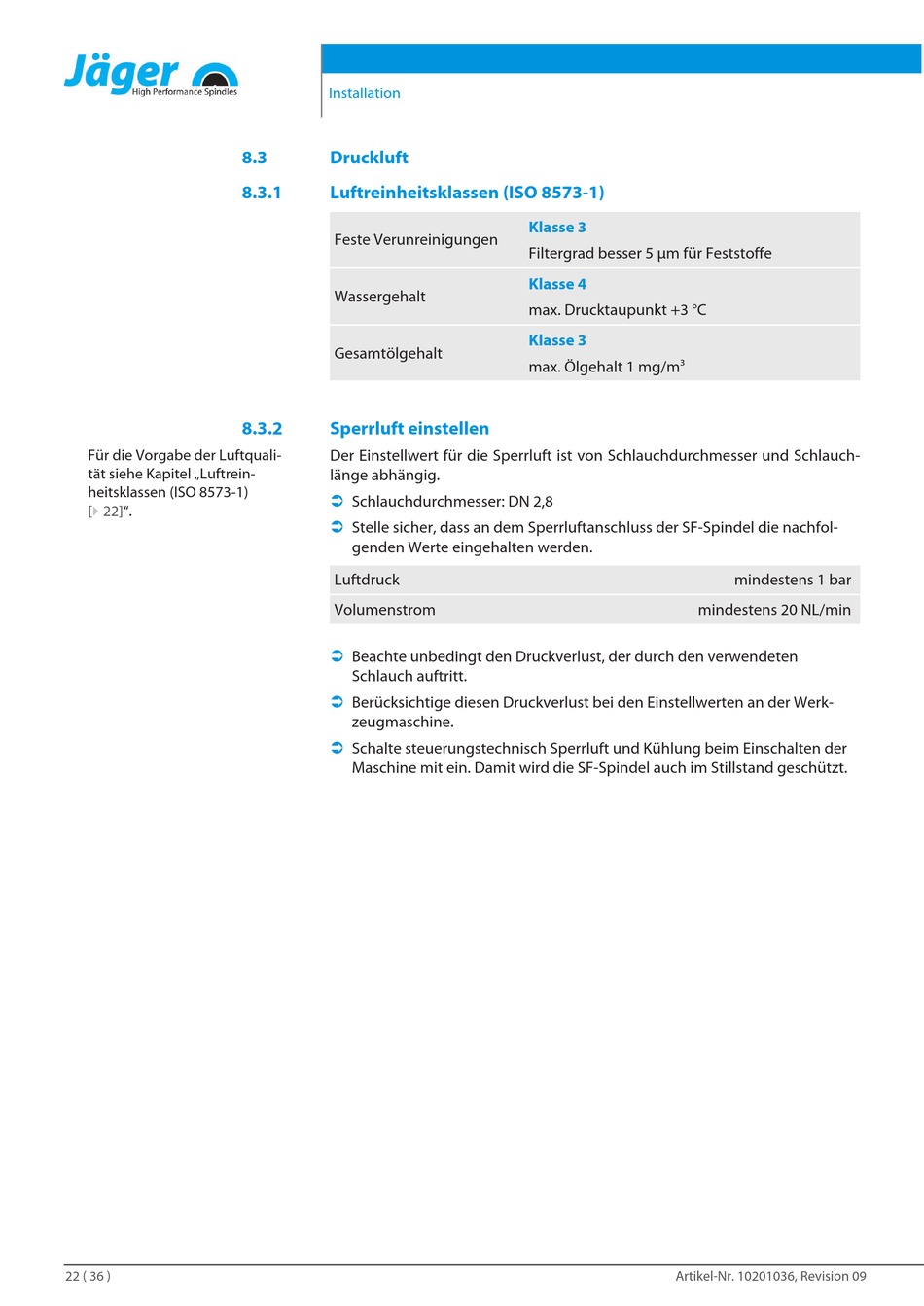

Installation
8.3
Druckluft
8.3.1
Luftreinheitsklassen (ISO 8573-1)
Feste Verunreinigungen
Wassergehalt
Gesamtölgehalt
8.3.2
Sperrluft einstellen
Der Einstellwert für die Sperrluft ist von Schlauchdurchmesser und Schlauch-
länge abhängig.
Ü
Schlauchdurchmesser: DN 2,8
Ü
Stelle sicher, dass an dem Sperrluftanschluss der SF-Spindel die nachfol-
genden Werte eingehalten werden.
Luftdruck
Volumenstrom
Ü
Beachte unbedingt den Druckverlust, der durch den verwendeten
Schlauch auftritt.
Ü
Berücksichtige diesen Druckverlust bei den Einstellwerten an der Werk-
zeugmaschine.
Ü
Schalte steuerungstechnisch Sperrluft und Kühlung beim Einschalten der
Maschine mit ein. Damit wird die SF-Spindel auch im Stillstand geschützt.
Klasse 3
Filtergrad besser 5 µm für Feststoffe
Klasse 4
max. Drucktaupunkt +3 °C
Klasse 3
3
max. Ölgehalt 1 mg/m
mindestens 20 NL/min
Artikel-Nr. 10201036, Revision 09
mindestens 1 bar
