Installationsvorgang
Folgendes wird benötigt:
Ein Torx TX7-Schraubendreher
•
1. Packen Sie die Lieferung aus und überprüfen Sie sie auf Vollständigkeit.
Informieren Sie bei Beschädigungen den Lieferanten.
Hinweis:
Stellen Sie das Bedienpanel während der Installation auf eine stabile Oberfläche.
Wenn das Bedienpanel herabfällt, können Beschädigungen entstehen.
2. Verwenden Sie die Ausschnittmaße in der Übersichtszeichnung, um
eine korrekte Öffnung für das Bedienpanel auszuschneiden. Auf der
Beijer Electronics Website steht eine separate Ausschnittzeichnung zum
Download zur Verfügung. Nähere Informationen finden Sie in Abschnitt
Operator Panel-Zeichnungen

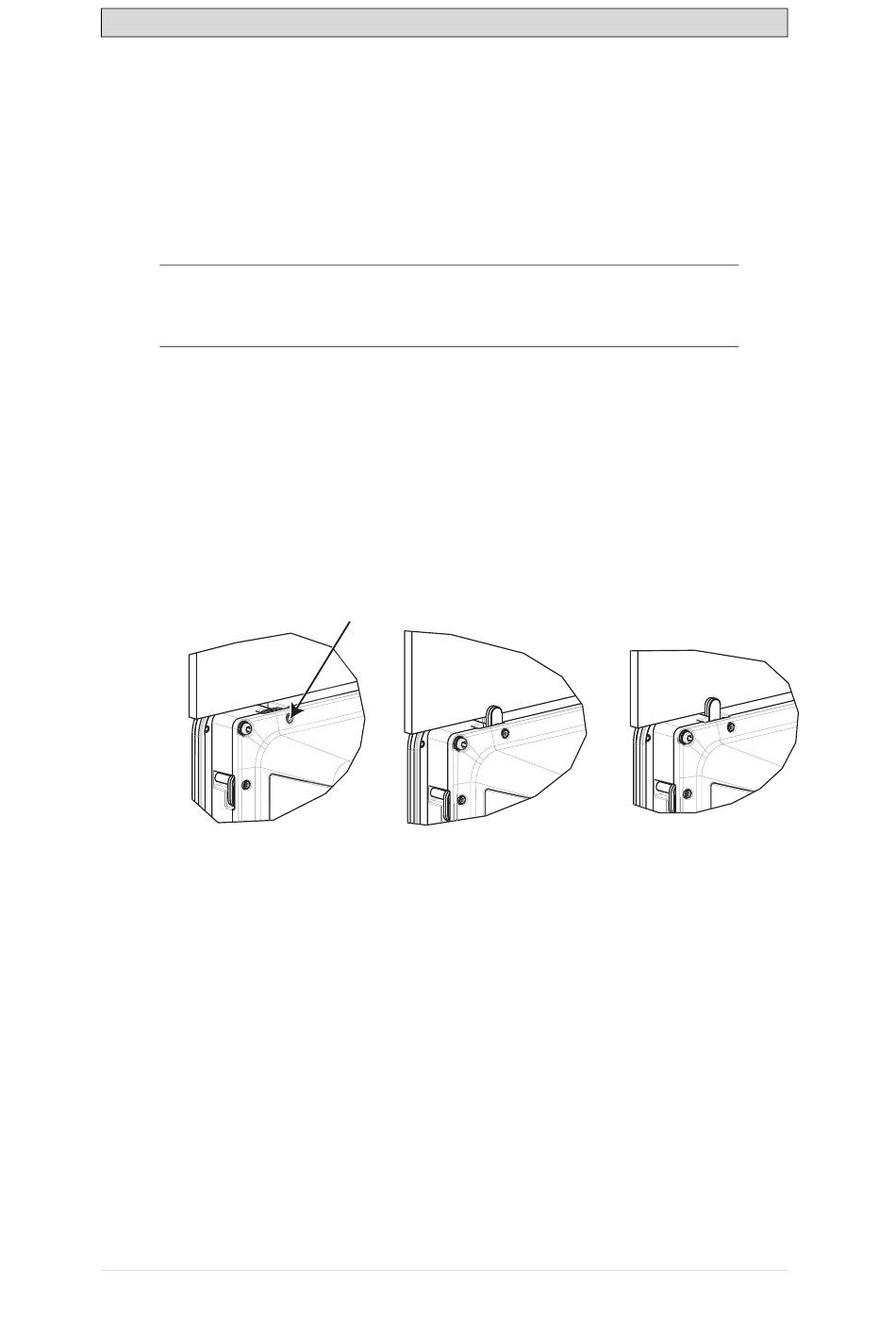

3. Befestigen Sie das Bedienpanelmit den M4 Torx-Schrauben in seiner
Einbauposition, indem Sie die eingebaute Klammer gegen das Bedienpanel
festziehen.
Beijer Electronics, MADE082E
und
Technische
M4 x 20.7
0.4 Nm
Daten.
Installation
