2
Installation
2.1
Platzanforderungen
•
Stärke der Installationsplatte: 1,5 - 9,0 mm (0,06 - 0,35 inch)
•

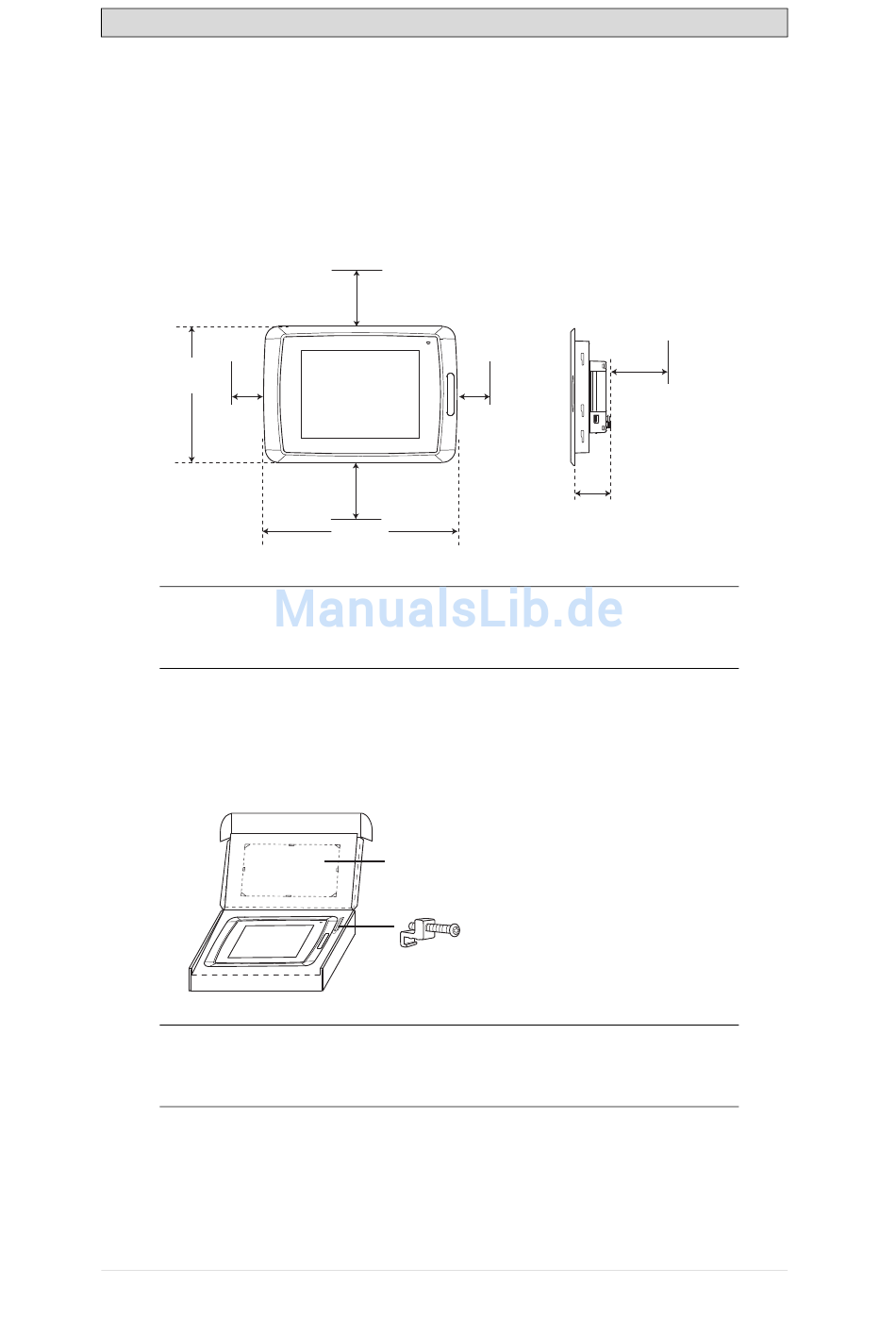

Platzanforderungen bei der Installation des Operator Panel:
228 mm
(8.98 inch)
50 mm
(2.0 inch)
Vorsicht:
Die Öffnungen im Gehäuse sind für die Luftzirkulation bestimmt und dürfen nicht
abgedeckt werden.
2.2
Installationsvorgang
1. Packen Sie die Lieferung aus und überprüfen Sie sie auf Vollständigkeit.
Informieren Sie bei Beschädigungen den Lieferanten.
Hinweis:
Stellen Sie das Operator Panel während der Installation auf eine stabile Oberfläche.
Wenn das Operator Panel herabfällt, können Beschädigungen entstehen.
Beijer Electronics, MADE774E
100 mm
(4.0 inch)
50 mm
(2.0 inch)
100 mm
(4.0 inch)
302 mm
(11.89 inch)
Montageausschnitt
x 13
Installation
100 mm
(4.0 inch)
58 mm
(2.28 inch)
264,5 x 206,0 mm
8
