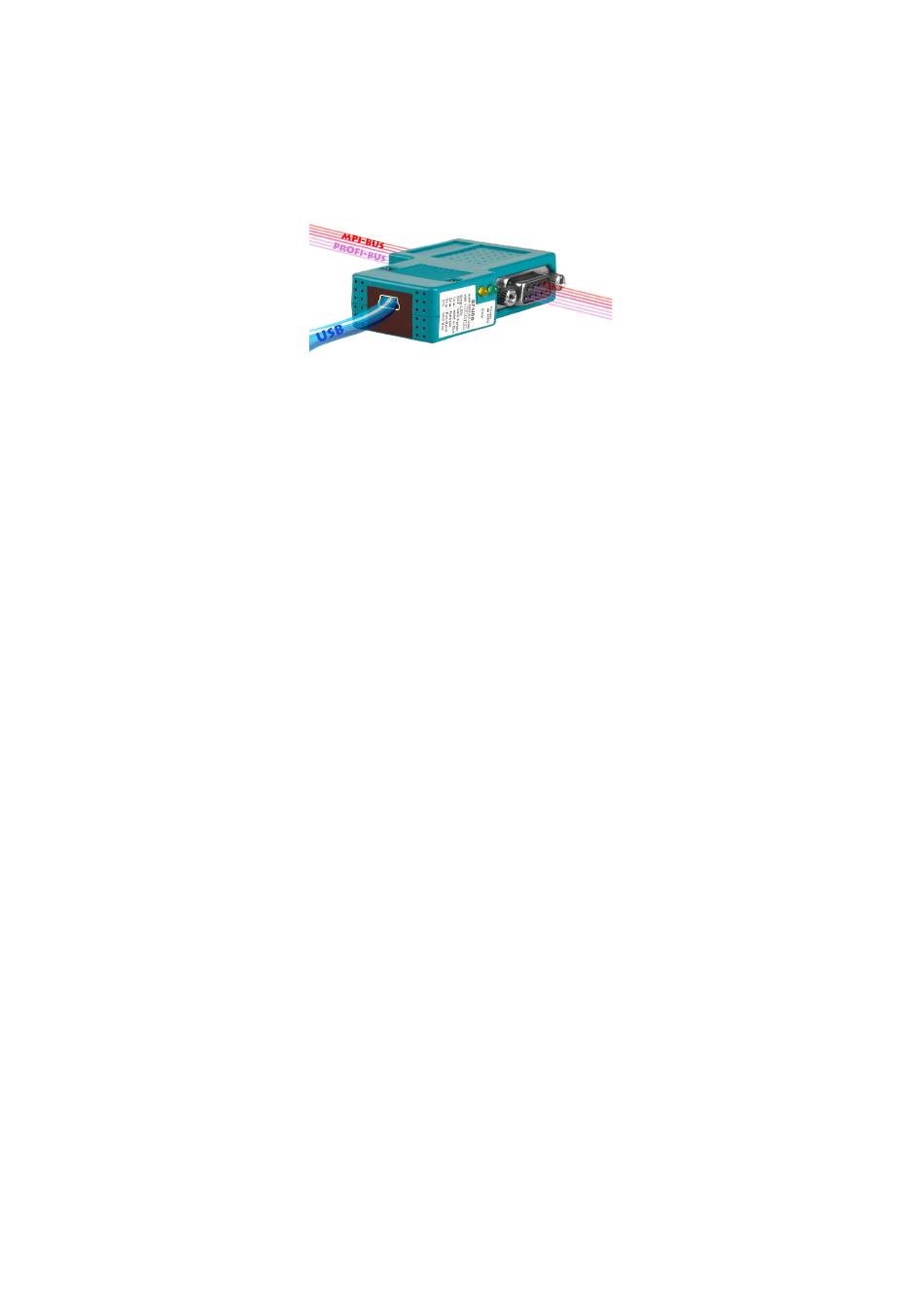

S7-USB (Art.Nr: 9352-S7-USB) für die Simatic S7-200 bis S7-400
Das Modul wird direkt auf die MPI/Profibus-Schnittstelle der S7-Steuerung angeschlossen. Der
Anschluss der USB-Buchse ist identisch wie bei einem normalen USB-Gerät. Sie benötigen dazu
ein USB-Kabel Typ A auf Typ Mini-B (Art.Nr. 9352.3).
Da dieses Modul keine Tastatur besitzt, wird die Konfiguration über den Interface-Konfigurator TIC
durchgeführt.
Die Grundkonfiguration dieses Modules ist so eingestellt, dass Sie das Modul auf die Standard-
MPI/Profibus-Schnittstelle stecken können und sofort mit dem TIC zugreifen können. Dafür werden
aktive Bus-Parameter-Protokolle für diesen Standard-Betrieb vorausgesetzt.
Installation USB-Treiber
Wenn Sie das Modul das erste Mal am PC anstecken wird es von Ihrem Windows-PC erkannt, aber
kein Treiber installiert.
Dazu laden Sie sich bitte den USB-Treiber „USB-Treiber 32- und 64-Bit" von der Produktseite aus
dem Tab „Downloads" => „wichtige Downloads". Bitte die Datei auf dem Desktop des PCs
speichern und extrahieren.
Öffnen Sie jetzt den „Gerätemanager" Ihres Windows-PCs, Sie benötigen zur Installation des USB-
Treibers Admin-Rechte! Den „Gerätemanager" finden Sie über die System-Funktion oder durch
Drücken der beiden Tasten auf Ihrer Tastatur „Windows-Taste" und „Pause" im Fenster System
links oben.
Im „Gerätemanager" steht dann unter „andere Geräte" das S7-USB eingetragen. Jetzt Rechtsklick
mit der Maus auf dem Eintrag und wählen Sie den Eintrag „Treiber installieren". Nicht im Internet
suchen sondern lokal auf dem PC. Dann wählen Sie den Pfad aus wo Sie die USB-Treiber-Datei
extrahiert haben. Der Treiber befindet sich abhängig von der Version des Betriebssystems:
32-Bit
im Unterordner „USB-Treiber-x86"
64-Bit
im Unterordner „USB-Treiber-x64"
Nach dem der Ordner ausgewählt wurde installiert sich der USB-Treiber im System. Nach erfolgter
Installation befindet sich der Eintrag „PI-USB-Device" in der Sektion „USB-Controller" im
Gerätemanager. Der USB-Treiber wurde erfolgreich installiert.
Bedienungs-Kurzanleitung für
S7-USB V1.0
9352-S7-USB
