4. INSTALLATION UND INBETRIEBNAHME
Die Installation und Inbetriebnahme muss von autorisiertem und qualifiziertem
Personal durchgeführt werden.
Der Anschluss an die Hauptversorgung (L, N) muss über einen geschützten Trennschalter mit üblichen
Sicherungen erfolgen. Grundsätzlich sind die allgemeinen VDE-Vorschriften zu beachten (VDE 0100,
VDE 0113, VDE 0160). Wird der potentialfreie Kontakt an eine Schutzkleinspannung angeschlossen,
müssen die Anschlussleitungen bis zur Klemme ausreichend isoliert sein, da sonst die doppelte
Isolierung zur Netzspannungsseite beeinträchtigt werden kann. Die Strombelastbarkeit des
potentialfreien Kontaktes ist auf 8 A begrenzt. Daher muss der Stromkreis des potentialfreien
Kontaktes mit einer 10,3 A Sicherung abgesichert werden.
4.1 Installationsbedingungen
Um Fehlfunktionen zu vermeiden, beachten Sie bitte die folgenden Punkte:
▪
Die Spitze des Sensors sollte so nah wie möglich am Rohrmittelpunkt liegen. Die
Durchgangsbohrung im Schaft des Sensors muss sich vollständig innerhalb Kanals
befinden.
▪
Am Fühlerende befindet sich eine kleine Einkerbung im Metall. Diese Markierung ist als
Montagehilfe gedacht und sollte in der Richtung angebracht werden, aus der der Strom
kommt.
▪
Bei vertikalen Rohren sollte die Strömungsrichtung insbesondere bei kleinen
Luftströmungen (bis 1 m/s) nach oben gerichtet sein, um Beeinflussungen durch thermisch
aufsteigende Luft zu vermeiden.
▪
Der Sensor benötigt für eine optimale Messung mindestens 5 x D (Rohrinnendurchmesser)
des freien Einlasses und 3 x D des Auslasses, um Fehlmessungen aufgrund von
Turbulenzen zu vermeiden.
▪
Das Einbaugerät nach IP20 (entspricht VBG4) muss in einem Gehäuse oder im
Schaltschrank montiert werden.
▪
Die Auswerteeinheit NLSW®45-3 SIL1 ist für die Montage auf einer Profilschiene (DIN EN
50022-35) vorgesehen. Sollte das Gerät größeren Erschütterungen ausgesetzt sein,
montieren Sie zweckmäßigerweise auf Schwingmetall.

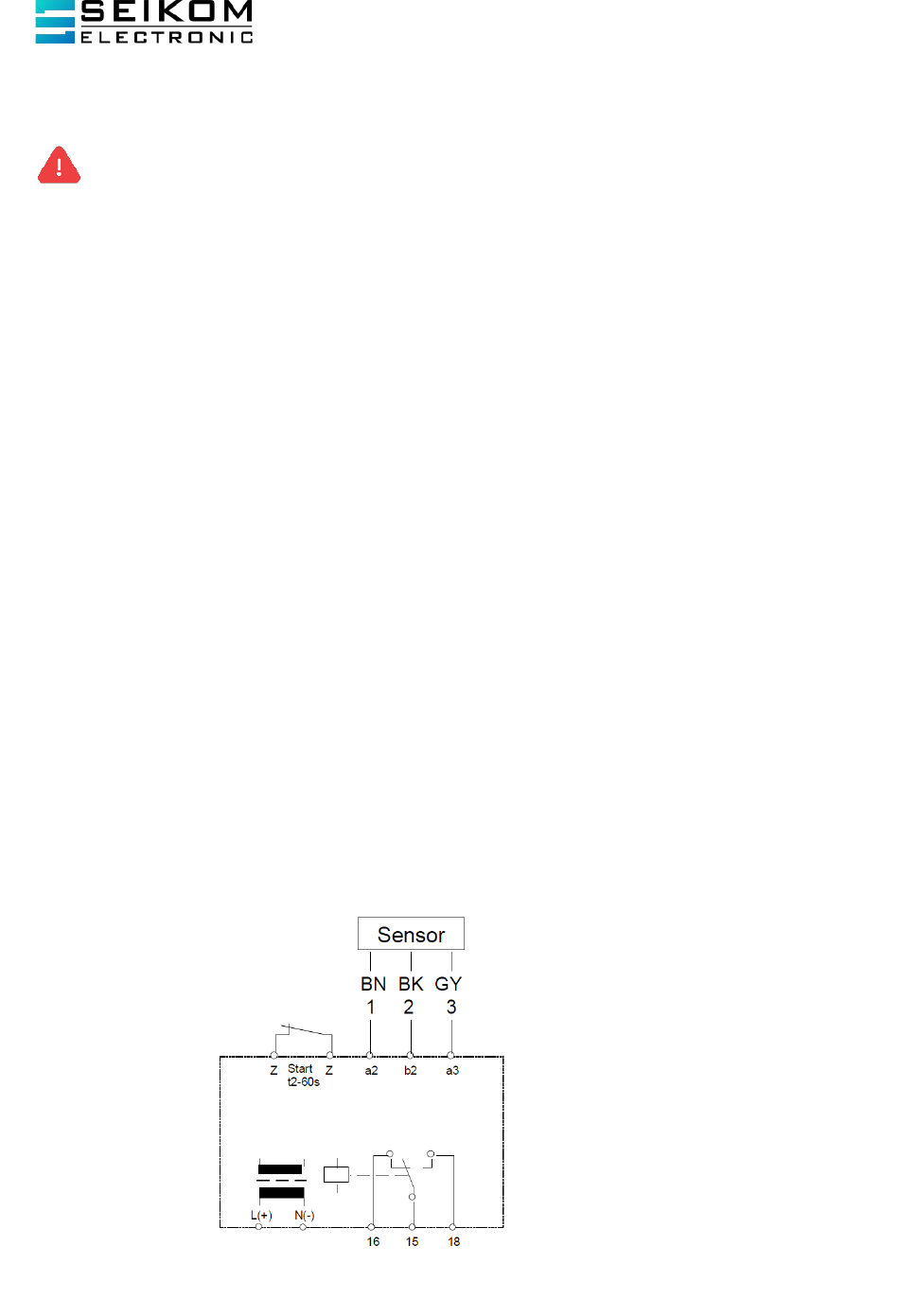

4.2 Elektrische Anschlüsse
Seite 6
®
NLSW
45-3 SIL1
+49 2058 916 900 0 • info@seikom-electronic.com • www.seikom-electronic.com
Bedienungsanleitung
NLSW®45-3 SIL1
BN: Braun
BK: Schwarz
GY: Grau
