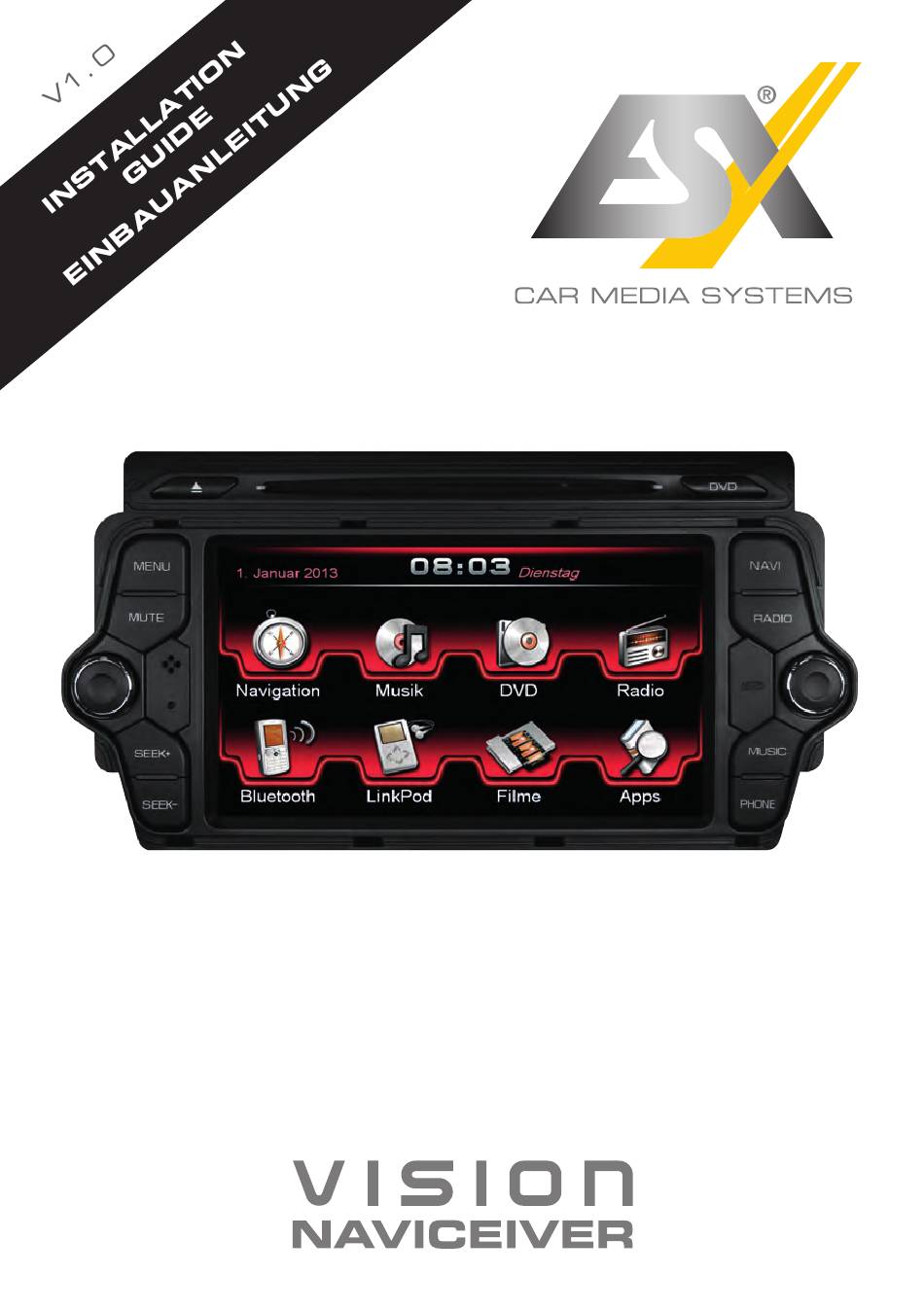

- Seite 1 VN710 KI-CEED...
-
Seite 2: Wichtige Hinweise
INSTALLATION NOTES / Installationshinweise Important Notes prior to installation: This guide is an installation aid for a proper installation of the device. Please read the following instructions prior installation: 1.) Please treat all parts of the sound system and the components of your vehicle with caution. 2.) Follow under all circumstance the regulations of the vehicle manufacturer and do not make any modifications on the vehicle, which could interfere the driving safety. -
Seite 3: Inhaltsverzeichnis
INDEX / Inhaltsverzeichnis Scope of delivery ..........................4 Lieferumfang ............................4 Connection Diagram ........................... 6 Anschlussdiagramm ..........................6 Installation notes ..........................7 Installationshinweise..........................7 Installation example ........................... 9 Einbaubeispiel ............................9... -
Seite 4: Scope Of Delivery
SCOPE OF DELIVERY / Lieferumfang ITEM FIGURE SLOT QUANTITY Artikel Abbildung Steckplatz Anzahl Main DeviCe & PaneL – Hauptgerät & Blende STYLUS – Markierstift MiCRO SD CaRD 8GB inKL: naviGaTiOn SOFTWaRe – MicroSD Speicherkarte 8GB Navigationssoftware ReMOTe COnTROL – Fernbedienung viDeO inPUT CaBLe SeT Video-Eingang Kabelsatz ReaR CaM inPUT... -
Seite 5: Lieferumfang
SCOPE OF DELIVERY / Lieferumfang ITEM FIGURE SLOT QUANTITY Artikel Abbildung Steckplatz Anzahl aUDiO OUT (SUBWOOFeR/CenTeR) Audio-Ausgang (Subwoofer/Center) USB CaBLe SeT WiTH 1 COnneCTOR USB Kabelsatz mit 1 Anschluß iPOD / iPHOne COnneCTOR WiTH av2 aUDiO in iPod / iPhone Anschluss mit AV2 Audio-Eingang BT-MiCROPHOne BT-Mikrofon... -
Seite 6: Connection Diagram
CONNECTION DIAGRAM / Anschlussdiagramm BT-MiCROPHOne BT-Mikrofon aUDiO OUT (DUaL ZOne) Audio-Ausgang (Dual Zone) aUDiO OUT (SUBWOOFeR/CenTeR) Audio-Ausgang (Subwoofer/Center) viDeO inPUT CaBLe SeT Video-Eingang Kabelsatz FROnT CaM inPUT (optional) Frontkamera-Eingang (optional) SPeCiFiC COnneCTORS OF THe veHiCLe Fahrzeugspezifische Stecker WiTHOUT FUnCTiOn aM/FM anTenna Ohne Funktion AM/FM Antenne GPS anTenna... -
Seite 7: Installation Notes
Vermeiden Sie das Verlegen des Kabels über die Lenksäule. In der Regel sollte das Kabel lang genug sein, um die A-Säule (Fahrerseite) über die Beifahrerseite zu erreichen. Ein evtl. werksseitig vorhandenes Mik- rofon ist nicht kompatibel mit dem ESX Gerät. Bitte verwenden Sie das mit- gelieferte Mikrofon. -
Seite 8: Installationshinweise
INSTALLATION NOTES / Installationshinweise Handbrake connection: Connect the cable from the handbrake connection (14) with the handbrake signal in your vehicle. The signal must be connected with ground while the handbrake is applied. Please contact for a proper and safe installation your car dealer! according to legal regulations, the device must playback a DvD or video on the main screen only with the handbrake applied, never connect the cable permanently with the vehicle‘s ground. -
Seite 9: Installation Example
3.) Unscrew on each side the mounting brackets of the original radio. 3.) Schrauben Sie auf jeder Seite den Montagehalter am Original-Radio ab. 4.) attach both mounting brackets on the new eSX device on each side by using the original screws. -
Seite 10: Einbaubeispiel
7.) Schieben Sie das Gerät vorsichtig in den Einbauschacht und befestigen Sie es mit den 4 Originalschrauben. 8.) Before you complete the installation of the new eSX device, check its function. Please note that it may take up to 15 minutes, until a GPS signal can be received (in the open). - Seite 11 INSTALLATION EXAMPLE / Einbaubeispiel 9.) Remove carefully the plastic brackets from the original radio panel and attach them at the new panel of the eSX device. 9.) Entfernen Sie vorsichtig die Plastikhalterungen an der originalen Radioblende und befestigen diese an der neuen Blende des ESX Geräts.
- Seite 12 Car Media Systems · audio Design GmbH am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49(0)7253 - 9465-0 · Fax +49(0)7253 - 946510 www.esxaudio.de - www.audiodesign.de ©2014 all Rights Reserved...
