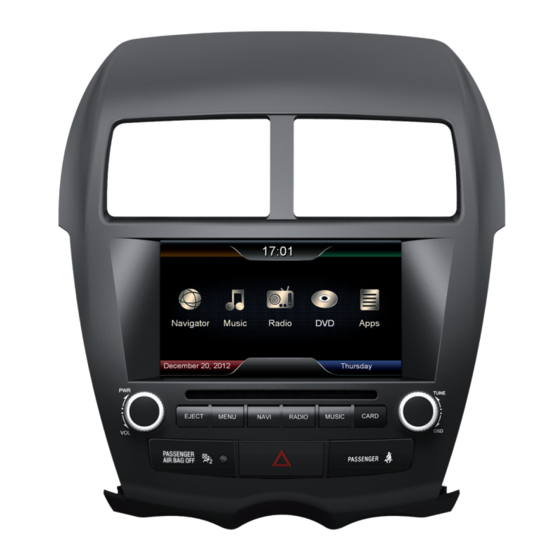

ESX Vision VN710 MT-ASX Einbauanleitung
Vorschau ausblenden
Andere Handbücher für Vision VN710 MT-ASX:
- Einbauanleitung (12 Seiten) ,
- Benutzerhandbuch (40 Seiten) ,
- Benutzerhandbuch (40 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ESX Vision VN710 MT-ASX
Inhaltszusammenfassung für ESX Vision VN710 MT-ASX

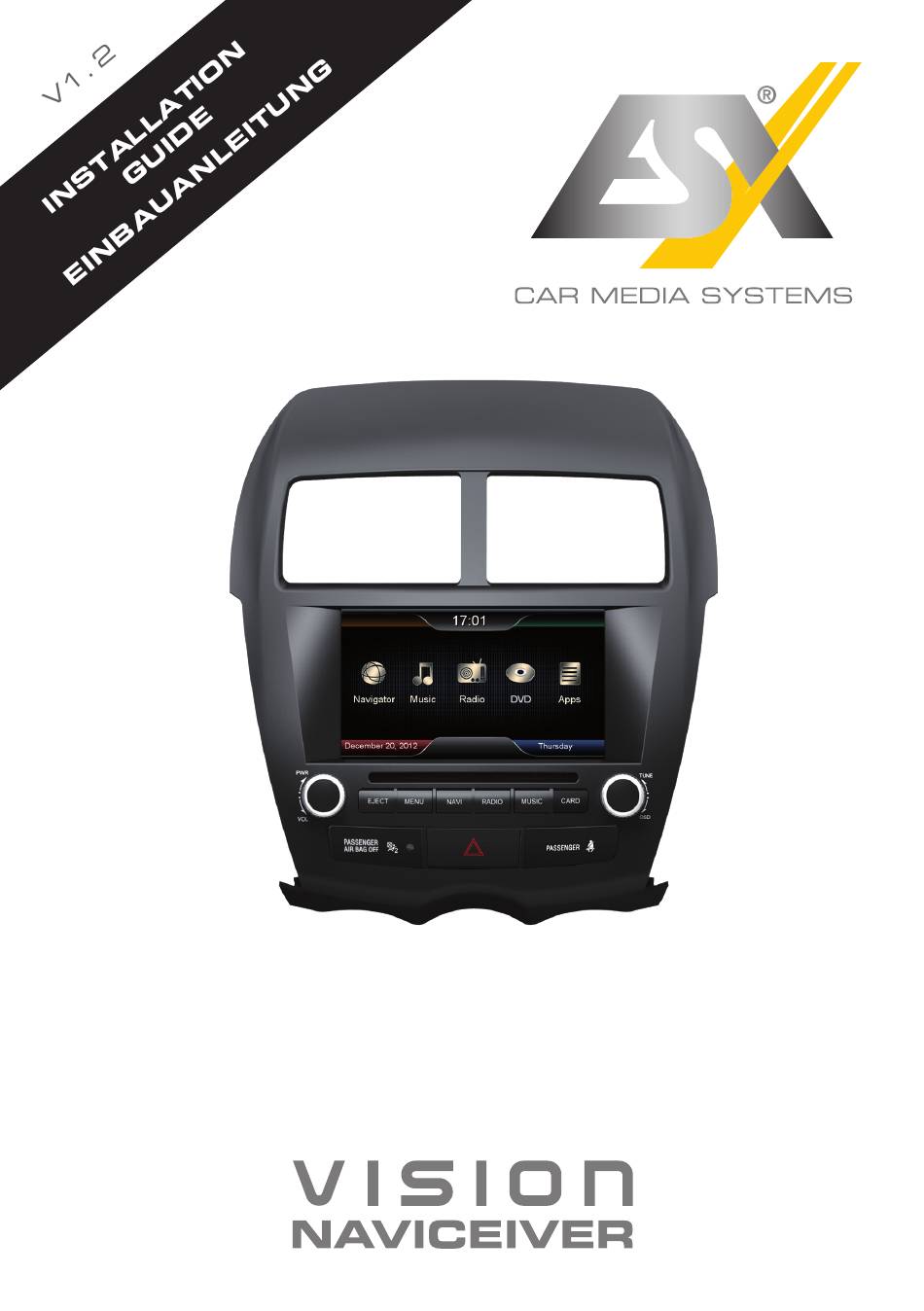

- Seite 1 VN710 MT-ASX...
-
Seite 2: Wichtige Hinweise
INSTALLATION NOTES / Installationshinweise Important Notes prior to installation: This guide is an installation aid for a proper installation of the device. Please read the following instructions prior installation: 1.) Please treat all parts of the sound system and the components of your vehicle with caution. 2.) Follow under all circumstance the regulations of the vehicle manufacturer and do not make any modifications on the vehicle, which could interfere the driving safety. -
Seite 3: Inhaltsverzeichnis
INDEX / Inhaltsverzeichnis Scope of delivery ..........................4 Lieferumfang ............................4 Connection Diagram ........................... 6 Anschlussdiagramm ..........................6 Installation notes ..........................7 Installationshinweise..........................7 Installation example ........................... 9 Einbaubeispiel ............................9... -
Seite 4: Scope Of Delivery
SCOPE OF DELIVERY / Lieferumfang ITEM FIGURE SLOT QUANTITY Artikel Abbildung Steckplatz Anzahl Main DeviCe – Hauptgerät STYLUS – Markierstift MiCRO SD CaRD 8GB inKL: naviGaTiOn SOFTWaRe – MicroSD Speicherkarte 8GB Navigationssoftware ReMOTe COnTROL – Fernbedienung viDeO inPUT CaBLe SeT Video-Eingang Kabelsatz ReaR CaM inPUT Rückfahrkamera-Eingang... -
Seite 5: Lieferumfang
SCOPE OF DELIVERY / Lieferumfang ITEM FIGURE SLOT QUANTITY Artikel Abbildung Steckplatz Anzahl aUDiO OUT (SUBWOOFeR/CenTeR) Audio-Ausgang (Subwoofer/Center) USB CaBLe SeT WiTH 2 COnneCTORS USB Kabelsatz mit 2 Anschlüssen iPOD / iPHOne COnneCTOR iPod / iPhone Anschluss BT-MiCROPHOne BT-Mikrofon GPS anTenna GPS Antenne HanDBRaKe COnneCTiOn Handbremsen-Anschluss... -
Seite 6: Connection Diagram
CONNECTION DIAGRAM / Anschlussdiagramm HanDBRaKe COnneCTiOn Handbremsen-Anschluss iPOD / iPHOne COnneCTOR iPod / iPhone Anschluss viDeO OUT (DUaL ZOne) Video-Ausgang (Dual Zone) USB CaBLe SeT WiTH 2 COnneCTORS USB Kabelsatz mit 2 Anschlüssen ReaR CaM inPUT GPS anTenna Rückfahrkamera-Eingang GPS Antenne SPeCiFiC COnneCTORS OF THe veHiCLe aM/FM anTenna... -
Seite 7: Installation Notes
Vermeiden Sie das Verlegen des Kabels über die Lenksäule. In der Regel sollte das Kabel lang genug sein, um die A-Säule (Fahrerseite) über die Beifahrerseite zu erreichen. Ein evtl. werksseitig vorhandenes Mik- rofon ist nicht kompatibel mit dem ESX Gerät. Bitte verwenden Sie das mit- gelieferte Mikrofon. -
Seite 8: Installationshinweise
INSTALLATION NOTES / Installationshinweise Handbrake connection: Connect the cable from the handbrake connection (14) with the handbrake signal in your vehicle. The signal must be connected with ground while the handbrake is applied. Please contact for a proper and safe installation your car dealer! according to legal regulations, the device must playback a DvD or video on the main screen only with the handbrake applied, never connect the the cable permanently with the vehicle‘s ground. -
Seite 9: Installation Example
Schacht und entfernen Sie alle Kabelstecker vom Gerät. 4.) Remove the two silver decoration panels on each side of the big panel (4 screws) and screw them at the same position on the new eSX device. 4.) Entfernen Sie die beiden silbernen Dekorationsblenden an jeder Seite der großen Blende (4 Schrauben). -
Seite 10: Einbaubeispiel
Radio installiert war. Benutzen Sie die originalen vier Schrauben. 8.) now connect all cable plugs to the new eSX device (refer to page 4-5). Plug in also all car specific cables and the antenna connector. - Seite 11 ESX Gerät auf der unteren Rückseite eingesteckt ist. Ansonsten zeigt der Bordcomputer eine Fehlfunktion. 10.) Then slide the new eSX device carefully into the radio bay. ensure that the new device sits proper in the previously installed mounting frame. 10.) Dann schieben Sie das neue ESX Gerät vorsichtig in den Radioschacht.
- Seite 12 Car Media Systems · audio Design GmbH am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49(0)7253 - 9465-0 · Fax +49(0)7253 - 946510 www.esxaudio.de - www.audiodesign.de ©2013 all Rights Reserved...
