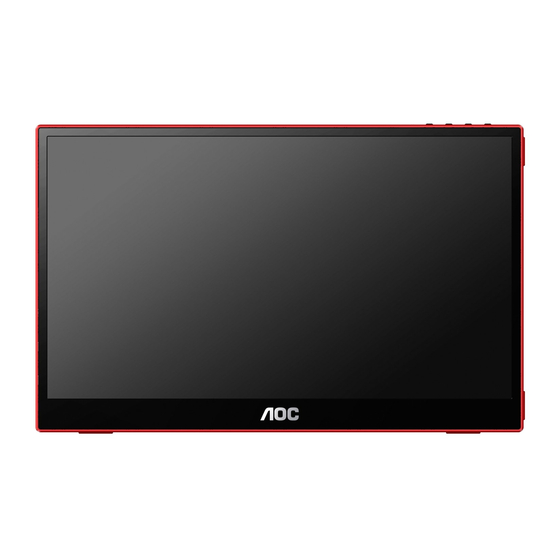

AOC 16G3 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für AOC 16G3
Inhaltszusammenfassung für AOC 16G3
-
Seite 2: Inhaltsverzeichnis
Sicherheit....................................1 Typografische Konventionen ............................. 1 Stromversorgung ............................... 2 Installation ................................. 3 Reinigung .................................. 4 Sonstiges .................................. 5 Einrichtung.................................... 6 Lieferumfang ................................6 Betrachtungswinkel anpassen ..........................7 Monitor anschließen ..............................8 Wall Mounting................................9 Adaptive-Sync-Function (verfügbar bei ausgewählten Modellen) ................10 AMD FreeSync Premium-Function (verfügbar bei ausgewählten Modellen) ............11 Anpassung.................................. -
Seite 3: Sicherheit
Sicherheit Typografische Konventionen Im folgenden Abschnitt finden Sie typografische Konventionen, die wir in diesem Dokument nutzen. Hinweise, Achtungs- und Warnhinweise In dieser Anleitung werden bestimmte Textabschnitte fett oder kursiv gedruckt und mit einem Symbol begleitet. Diese Textabschnitte sind Hinweise, Vorsichts- oder Warnhinweise und werden wie folgt eingesetzt: HINWEIS: Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Computersystems erleichtern. -
Seite 4: Stromversorgung
Stromversorgung Der Monitor sollte nur über den am Etikett angegebenen Stromversorgungstyp betrieben werden. Falls Sie unsicher bezüglich des Stromversorgungstyps bei sich zuhause sind, wenden Sie sich bitte an Ihren Händler oder den örtlichen Stromversorger. Der Monitor ist mit einem dreipoligen geerdeten Stecker (einem Stecker mit einem dritten Schutzkontakt) ausgestattet. -
Seite 5: Installation
Installation Stellen Sie den Monitor nicht auf instabilen Wagen, Ständern, Stativen, Tischen auf, benutzen Sie keine instabilen Halterungen. Falls der Monitor umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden. -
Seite 6: Reinigung
Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem Tuch. Bei hartnäckigen Verschmutzungen können Sie ein mildes Reinigungsmittel verwenden; aggressive Reinigungsmittel jedoch können das Gehäuse beschädigen. Achten Sie bei der Reinigung darauf, dass kein Reinigungsmittel in das Gerät gelangt. Verwenden Sie ein möglichst weiches Tuch, damit es nicht zu Kratzern auf dem Bildschirm kommt. -
Seite 7: Sonstiges
Sonstiges Falls das Gerät einen ungewöhnlichen Geruch abgibt, ungewöhnliche Geräusche macht oder gar Rauch austritt, ziehen Sie SOFORT den Netzstecker und wenden sich anschließend an den Kundendienst. Sorgen Sie dafür, dass die Belüftungsöffnungen nicht bspw. durch einen Tisch oder eine Gardine blockiert werden. Setzen Sie den LCD-Monitor keinen starken Vibrationen oder Erschütterungen aus;... -
Seite 8: Einrichtung
Protective casing Wall mount with screws Quick Start Warranty card Adapter Micro HDMI Cable USB C-C Cable Power Cable Nicht alle Signalkabel werden in allen Ländern und Regionen bereitgestellt. Bitte prüfen Sie dies mit dem örtlichen Händler oder der AOC-Zweigstelle. -
Seite 9: Betrachtungswinkel Anpassen
Betrachtungswinkel anpassen Sie können den Monitor wie folgt verstellen: 3° 30° 3° 30° HINWEIS: Achten Sie darauf, bei der Winkelverstellung möglichst nicht den LCD-Bildschirm zu berühren. Andernfalls kann es zu Beschädigungen bis hin zum Bersten des LCD-Bildschirms kommen. -
Seite 10: Monitor Anschließen
Monitor anschließen Kabelanschlüsse an der Rückseite von Monitor und Computer: 1. Micro HDMI 2. USBC 3. Stromversorgung 4. Kopfhörerausgang PC-Verbindung 1. Schließen Sie das Netzkabel sicher an der Rückseite des Monitors an. 2. Schalten Sie den Computer aus, trennen Sie das Netzkabel. 3. -
Seite 11: Wall Mounting
4. Schließen Sie die Kabel wieder an. Anweisungen zur Befestigung des optionalen Wandhängearms an der Wand sind in seiner mitgelieferten Montageanleitung angegeben. Hinweis : VESA-Montageschrauben stehen nicht für alle Modelle zur Verfügung. Bitte wenden Sie sich an Ihren Fachhändler oder eine offizielle AOC-Abteilung. -
Seite 12: Adaptive-Sync-Function (Verfügbar Bei Ausgewählten Modellen)
Adaptive-Sync-Function (verfügbar bei ausgewählten Modellen) 1. Die Adaptive-Sync-Funktion funktioniert mit USB C/HDMI 2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www. AMD.com • Radeon™ RX Vega Serie • Radeon™ RX 500 Serie • Radeon™... -
Seite 13: Amd Freesync Premium-Function (Verfügbar Bei Ausgewählten Modellen)
AMD FreeSync Premium-Function (verfügbar bei ausgewählten Modellen) 1. Die AMD FreeSync Premium-Funktion funktioniert mit USB C/HDMI 2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www. AMD.com • Radeon™ RX Vega Serie • Radeon™ RX 500 Serie •... -
Seite 14: Anpassung
Anpassung Schnelltasten Menü / Enter Spielmodus Zielpunkt Stromversorgung / Quelle / Beenden Menü / Enter Zum Anzeigen des OSD-Menüs und zum Bestätigen von Auswahlen. Stromversorgung Drücken Sie zum Ein-/Ausschalten des Monitors die Ein-/Austaste. Zum Ausschalten des Monitors 3 s gedrückt halten. Zielpunkt Drücken Sie bei ausgeblendetem OSD die Zielpunkttaste zum Ein-/Ausblenden des Zielpunkts. -
Seite 15: Bildschirmmenüeinstellungen
Bildschirmmenüeinstellungen Grundlegende, einfache Anleitung zu den Bedientaste. Luminance Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma1 Brightness Eco Mode Standard HDR Mode 1). Drücken Sie zum Einblenden des Bildschirmmenüs die Menütaste. 2). Mit der „Links“ oder „Rechts“... -
Seite 16: Luminance (Leuchtkraft)
Luminance (Leuchtkraft) Luminance Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma1 Brightness Eco Mode Standard HDR Mode Contrast 0-100 Kontrast vom Digital-Register (Kontrast) Brightness 0-100 Helligkeitsregelung (Helligkeit) Standard Standardmodus Text Textmodus Internet Internetmodus Eco (Öko) Game (Spiel) Spielmodus mode... -
Seite 17: Color Setup (Farbeinstellungen)
Color Setup (Farbeinstellungen) Color Setup Picture Boost OSD Setup Game Setting Extra Exit Luminance DCB Mode Color Temp. Warm Color Gamut Panel Native Green DCB Demo LowBlue Mode Blue Warme Farbtemperatur vom EEPROM Warm abrufen Normale Farbtemperatur vom EEPROM Normal abrufen Color Temp. -
Seite 18: Picture Boost (Bildverstärkung)
Picture Boost (Bildverstärkung) Luminance Picture Boost Game Setting Extra Exit Color Setup OSD Setup Bright Frame Brightness H. Position Frame Size Contrast V. Position Bright Frame Ein oder Aus Hellen Rahmen de-/aktivieren (Heller Rahmen) Frame Size 14-100 Rahmengröße anpassen (Rahmengröße) Brightness 0-100 Rahmenhelligkeit anpassen... -
Seite 19: Osd Setup (Osd-Einstellung)
OSD Setup (OSD-Einstellung) Game Setting Extra Exit Luminance Color Setup Picture Boost OSD Setup Language English H. Position Transparence V. Position Timeout Break Reminder Volume Language (Sprache) Sprache des Bildschirmmenüs wählen Timeout (OSD- 5-120 Zeitüberschreitung des Bildschirmmenüs anpassen Auszeit) Volume (Lautstärke) 0-100 Lautstärkeregelung. -
Seite 20: Game Setting (Spieleinstellung)
Game Setting (Spieleinstellung) Game Setting Extra Exit Luminance Color Setup Picture Boost OSD Setup Frame Counter Game Mode Game Color Shadow Control Overdrive Adaptive-Sync Low Input Lag Game Setting Extra Exit Luminance Color Setup Picture Boost OSD Setup Low Input Lag Frame Counter Game Mode Game Color... -
Seite 21: Extra
Extra Extra Exit Luminance Picture Boost OSD Setup Color Setup Game Setting Input Select Auto DDC/CI Resolution : 1920x1080 Off Timer Reset H. Frequency : 67 KHz Image Ratio Wide V. Frequency : 60 Hz Input Select Auto/HDMI/USB C Eingangssignalquelle wählen (Eingangswahl) Off timer 0 –... -
Seite 22: Exit (Beenden)
Exit (Beenden) Luminance Color Setup Picture Boost OSD Setup Game Setting Extra Exit Exit Bildschirmmenü verlassen (Beenden) -
Seite 23: Led-Anzeige
LED-Anzeige Status LED-Farbe Betriebsmodus Blue(Blau) Aktiv-Aus-Modus Blinking Blue (Blinkt blau) -
Seite 24: Problemlösung
Führen Sie die automatische Anpassung durch. Bitte beachten Sie die Richtlinien- und Serviceinformationen in der CD-Anleitung oder unter www.aoc.com (zur Suche nach dem von Ihnen erworbenen Modell in Richtlinien und Service Ihrem Land und zur Suche nach Richtlinien- und Serviceinformationen auf der... -
Seite 25: Technische Daten
Technische Daten Allgemeine Angaben Modellname 16G3 Antriebssystem TFT-Farb-LCD Sichtbare Bildgröße 39.5 cm (Diagonale) Bildschirm Pixelabstand 0,17925mm (H) × 0,17925mm (V) Separate Synchronisierung H/V TTL Anzeigefarben 16,7 Mio. Farben Horizontale Abtastfrequenz 30k-160kHz Horizontale Abtastbreite 344,16mm (Maximum) Vertikale Abtastfrequenz 48-144Hz Vertikale Abtastbreite (Maximum) 193,59mm Optimale Auflösung... -
Seite 26: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Horizontale Frequenz STANDARD Auflösung(±1Hz) Vertikale Frequenz (Hz) (kHz) 640x480@60Hz 31.469 59.94 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 640x480@100Hz 50.313 99.826 640x480@120Hz 60.938 119.72 800x600@56Hz 35.156 56.25 800x600@60Hz 37.879 60.317 800x600@72Hz 48.077 72.188 SVGA 800x600@75Hz 46.875 800x600@100Hz 62.76 99.778 800x600@120Hz 76.302 119.972 1024x768@60Hz... -
Seite 27: Pinbelegung
Pinbelegung 19-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2+ TMDS-Daten 0- DDC/CEC, Erde TMDS-Daten 2, Schild TMDS-Takt+ +5 V Stromversorgung TMDS-Daten 2- TMDS-Takt, Schild Hot-Plugging-Erkennung TMDS-Daten 1+ TMDS-Takt- TMDS-Daten 1, Schild Reserviert (nicht mit Gerät TMDS-Daten 1- verbunden) TMDS-Daten 0+ TMDS-Daten 0, Schild... -
Seite 28: Plug-And-Play
Plug-and-Play Plug & Play/DDC2B-Funktion Dieser Monitor ist entsprechend dem VESA DDC-Standard mit VESA DDC2B-Fähigkeiten ausgestattet. Sie ermöglichen dem Monitor, das Host-System über seine Identität zu informieren; zudem kann er je nach verwendetem DDC-Level zusätzliche Informationen über seine Anzeigefähigkeiten kommunizieren. DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.
