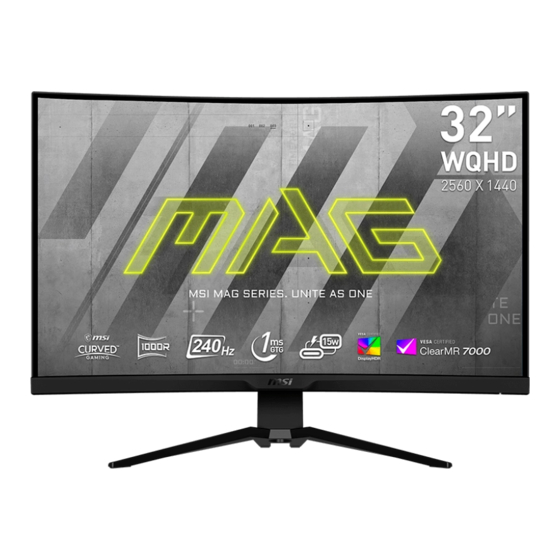

- Seite 1 MAG Serie LCD-Monitor MAG 275CQRXF (3CD5) MAG 325CQRXF (3DC8) Benutzerhandbuch...
- Seite 2 Inhalt Erste Schritte .....................3 Lieferumfang ......................3 Monitorstandfuß installieren .................. 4 Monitor anpassen ....................5 Monitorübersicht ....................6 Verbinden des Monitors mit einem PC ..............8 OSD Setup (OSD-Einrichtung) ................9 Navi-Key-Taste ....................... 9 Hotkey ........................9 OSD-Menü ......................10 G.I.......................... 10 Gaming ........................
- Seite 3 Erste Schritte Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik- Armband zur Vermeidung statischer Elektrizität zu verwenden. Lieferumfang MAG 275CQRXF Monitor MAG 325CQRXF Dokumentation Kurzanleitung Stand mit Schraube(n) Standfußbasis mit Schraube(n) Zubehör Schraube(n) für Wandhalterung(en)
- Seite 4 Monitorstandfuß installieren 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie die Halterung an der Monitornut aus. 2. Ziehen Sie den Standhalterung mit den Schrauben fest. 3. Verbinden Sie die Basis mit dem Standfuß und ziehen Sie die Basisschraube zur Fixierung der Basis fest.
- Seite 5 Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet. ⚠ Wichtig Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen. MAG 275CQRXF -5° 20° 130 mm MAG 325CQRXF -5° 20° 100 mm...
- Seite 6 Monitorübersicht...
- Seite 7 Power-LED Leuchtet weiß, nachdem der Monitor eingeschaltet wurde. Wenn kein Eingangssignal gefunden wird, wechselt die LED zu orange. Leuchtet orange, wenn sich der Monitor im Standby-Modus befindet. Öffnung zur Kabelführung Makrotaste Aktivieren der OSD-Anwendung. Navi-Key-Taste Power-Taste Kensington-Schloss Stromanschluss HDMI™ Anschluss Unterstützt HDMI™...
- Seite 8 Verbinden des Monitors mit einem PC 1. Schalten Sie Ihren Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Montieren Sie das externe Netzteil und das Netzkabel. (Abb. A) 4. Verbinden Sie das externe Netzteil mit dem Monitornetzanschluss. (Abb. B) 5.
- Seite 9 OSD Setup (OSD-Einrichtung) Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD). ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Navi-Key-Taste Der Monitor ist mit einer Navi-Key ausgestattet, dabei handelt es sich um eine mehrdirektionale Bedientaste, mit der Sie im OSD-Menü navigieren können. Up / Down / Left / Right (oben/ unten/ links/ rechts): ∙...
- Seite 10 OSD-Menü ⚠ Wichtig Die folgenden Einstellungen sind ausgegraut, wenn HDR-Signale empfangen werden: Night Vision (Nacht-Modus) Contrast (Kontrast) ∙ ∙ MPRT Sync (Bewegungsunschärfe) Color Temperature (Farbtemperatur) ∙ ∙ Low Blue Light (Blaulichtfilter) Optix Scope (Ziellupe) ∙ ∙ ∙ HDCR (hoher Dynamikumfang) ∙...
- Seite 11 1. Menüebene 2. Menüebene Beschreibung Smart Crosshair Icon None (Keine) ∙ Durch den KI-Algorithmus verbessert diese (Intelligentes (Symbol) Funktion die Sichtbarkeit des Fadenkreuzes Fadenkreuz) im Spiel. ∙ Der Benutzer kann die Farbe und Position des Fadenkreuzes auswählen. Color White (Weiß) (Farbe) Red (Rot) Auto (Auto)
- Seite 12 1. Menüebene 2./3. Menüebene Beschreibung Night Vision (Nacht- OFF (Aus) ∙ Diese Funktion optimiert die Modus) Hintergrundhelligkeit und wird bei Egoshootern Normal (Normal) empfohlen. Strong (Stark) Strongest (Stärker) A.I. (KI-gesteuert) Response Time Normal (Normal) ∙ Die Einstellung auf ”Am schnellsten“ (Reaktionszeit) erreicht die kürzeste Reaktionszeit und hilft Fast (Schnell)
- Seite 13 1. Menüebene 2./3. Menüebene Beschreibung Alarm Clock Location Left Top (Links ∙ Drücken Sie nach Einstellung der Zeit die (Wecker) (Position) oben) mittlere Taste zum Aktivieren des Timers. ∙ Nach einem Stromausfall muss der Benutzer Right Top seinen voreingestellten Wecker erneut manuell (Rechts oben) einstellen.
- Seite 14 1. Menüebene 2. Menüebene Beschreibung HDCR (hoher OFF (Aus) ∙ HDCR verbessert die Bildqualität durch Erhöhung des Dynamikumfang) Bildkontrasts. ON (Ein) ∙ Die Aktivierung von HDCR hat Auswirkungen auf: Betroffene Funktion Funktionsstatus » Brightness Auswahl nicht möglich (Helligkeit) » MPRT Sync wird auf „Aus“...
- Seite 15 1. Menüebene 2./3. Menüebene Beschreibung Color Temperature Cool (Kühl) ∙ Drücken Sie zur Auswahl und Vorschau (Farbtemperatur) von Moduseffekten die Aufwärts- oder Normal (Normal) Abwärts-Taste. ∙ Drücken Sie zur Bestätigung und Warm (Warm) Übernahme Ihres Modustyps die OK-Taste. Customization R (0-100) ∙...
- Seite 16 PIP/PBP (BiB / BnB) 1. Menüebene 2./3. Menüebene Beschreibung OFF (Aus) ∙ BiB (Bild in Bild) ermöglicht Nutzern die gleichzeitige Anzeige mehrerer Videoquellen PIP (BiB) Source HDMI™1 an einem Bildschirm. Entweder wird ein (Quelle) Programm im Vollbildmodus oder es werden HDMI™2 mehrere Programme in Fenstern angezeigt.
- Seite 17 Navi-Key-Taste 1. Menüebene 2. Menüebene Beschreibung Up (Oben) OFF (Aus) ∙ Alle Navigation-Elemente können über das OSD-Menü angepasst werden. Down (Unten) Brightness (Helligkeit) Left (Links) Game Mode (Spielmodus) Right (Rechts) Smart Crosshair (Intelligentes Fadenkreuz) Alarm Clock (Wecker) Input Source (Eingangsquelle) BiB- / BnB-Modus Refresh Rate (Bildfrequenz) Info.
- Seite 18 1. Menüebene 2. Menüebene Beschreibung Transparency ∙ Nutzer können die Transparenz in jedem beliebigen (Transparenz) Modus anpassen. OSD Time Out (OSD- 5~30s ∙ Nutzer können die OSD-Zeitüberschreitung in jedem Zeitüberschreitung) beliebigen Modus anpassen. RGB LED OFF (Aus) ∙ Benutzer können die RGB-LED auf „Ein“ oder „Aus“ einstellen.
- Seite 19 Spezifikationen Monitor MAG 275CQRXF MAG 325CQRXF Größe 27 Zoll 31,5 Zoll Krümmung 1000R Bildschirmtyp Rapid VA Resolution (Auflösung) 2560 x 1440 (WQHD) Seitenverhältnis 16:9 Brightness (Helligkeit) 300 Nits (TYP) 400 Nits (TYP) Kontrastverhältnis 2500:1 4000:1 Refresh Rate 240Hz (Bildfrequenz) 1ms (GTG) Response Time (Reaktionszeit) 1ms (MPRT)
- Seite 20 Monitor MAG 275CQRXF MAG 325CQRXF ∙ Plattentyp: 100 x 100 mm ∙ Schraubentyp: M4 x 10 mm VESA-Montage • Gewindedurchmesser: 4 mm • Gewindeabstand: 0,7 mm • Gewindelänge: 10 mm Abmessungen (B x H x T) 607 x 427 x 267 mm 701 x 480 x 270 mm Netto 6,2 kg...
- Seite 21 Voreingestellte Anzeigemodi ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. Standard Mode (Standardmodus) Standard (Standard) Auflösung HDMI™ USB-C Full HD 1920x1080 @60Hz 2560x1440 @60Hz @120Hz @144Hz @165Hz @180Hz @240Hz Video-Timing-Auflösung 720P 1080P @60Hz 1080P @120Hz 2160P @60Hz HDMI™ VRR Funktion BiB-Modus (Keine HDR- Unterstützung) Standard (Standard)
- Seite 22 BiB-Modus 1 (Keine HDR- Unterstützung) Standard (Standard) Auflösung HDMI™ USB-C Video-Timing-Auflösung 720P Verwendet für BnB 640x1440 @60Hz 1920x1440 @60Hz PIP-Modus 2 (Keine Unterstützung für HDR) Standard (Standard) Auflösung HDMI™ USB-C Video-Timing-Auflösung 720P Verwendet für BnB- 1280x1440 @60Hz Vollbild Bildschirmgröße 16:10 (Keine HDR-Unterstützung) Standard (Standard) Auflösung...
- Seite 23 Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind.
- Seite 24 Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel oder ein kompatibles, bei MSI erworbenes Kabel. Umwelt ∙...
- Seite 25 ∙ Halten Sie das Gerät immer von Magnetfeldern und anderen Elektrogeräten fern. ∙ Falls einer der folgenden Umstände eintritt, lassen Sie bitte das Gerät von Kundendienstpersonal prüfen: • Das Netzkabel oder der Stecker ist beschädigt. • Flüssigkeit ist in das Gerät eingedrungen. •...
- Seite 26 TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“-Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. Befolgen Sie bitte die nachstehenden Anweisungen, um die Symptome einer längeren Exposition...
- Seite 27 Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden.
- Seite 28 Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙...
- Seite 29 Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
