McCulloch Hedge Cutter Attachment Originalanweisungen Seite 133

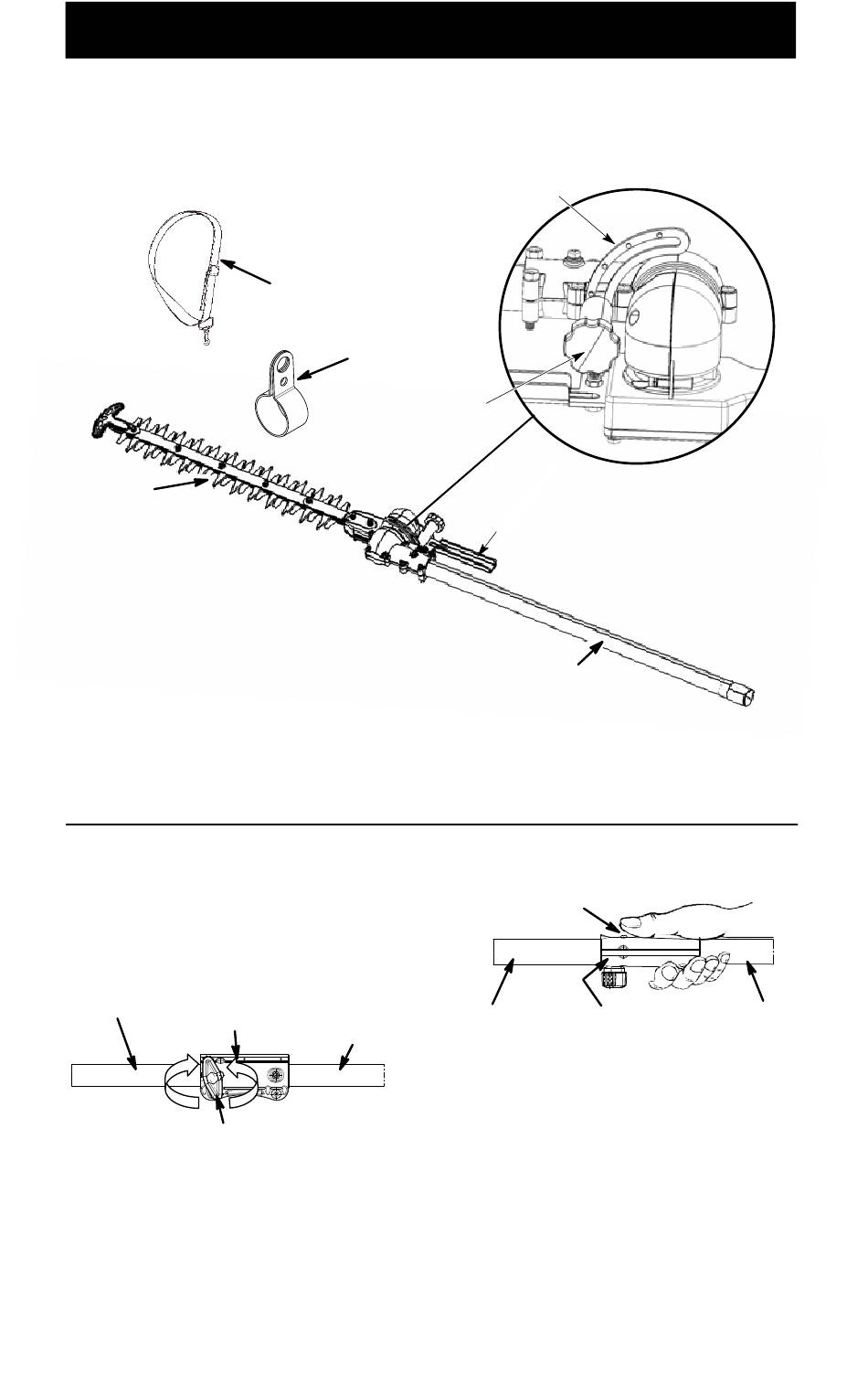

OBOZNÁMTE SA S NÁSTACVOM NA STRIHANIE ŽIVÉHO PLOTU
PRE POUŽÍVANÍM NÁSTAVCA NA STRIHANIE ŽIVÉHO PLOTU SI PREČÍTAJTE TENTO
NÁVOD A BEZPEČNOSTNÉ PREDPISY. Porovnajte ilustrácie s prílohou, aby ste sa
oboznámili s umiestnením rôznych ovládacích prvkov a úpravami. Tento návod uložte pre
budúce použitie.
Žacia lišta
ŽACIA LIŠTA
ŽACIA LIŠTA je konštruovaná na strihanie
živého plotu.
UPOZORNENIE TÝKAJÚCE SA
ODSTRAŇOVANIA NÁSTAVCA:
demontáži alebo montáži nástavcov položte
mechanické ručné náradie a nástavec na
rovnú plochu, aby boli stabilné.
1. Otáčaním otočného gombíka doľava
uvoľnite spojku.
Dolný
nástavec
Spojka
UTIAHNUŤ
Otočný
gombík
PREVÁDZKA
Nastavenie uhla dráhy
Ramenný popruh
Upevňovací krúžok
Utiahnutý
gombík
Pri
Horný
hriadeľ
UVOĽNIŤ
131
Držiak s nastaviteľným uhlom
Hriadeľ
DRŽIAK S NASTAVITEĽNÝM UHLOM
DRŽIAK S NASTAVITEĽNÝM UHLOM sa
používa na nastavenie uhla žacej lišty tak,
aby vyhovovala oblasti, ktorú zastrihávate.
2. Stlačte a podržte západku/uvoľňovacie
tlačidlo.
Zaisťovacie/uvoľňovacie
tlačidlo
Dolný
Spojka
nástavec
3. Pevne uchopte horný hriadeľ a nástavec
vytiahnite priamo zo spojky.
Horný
hriadeľ
