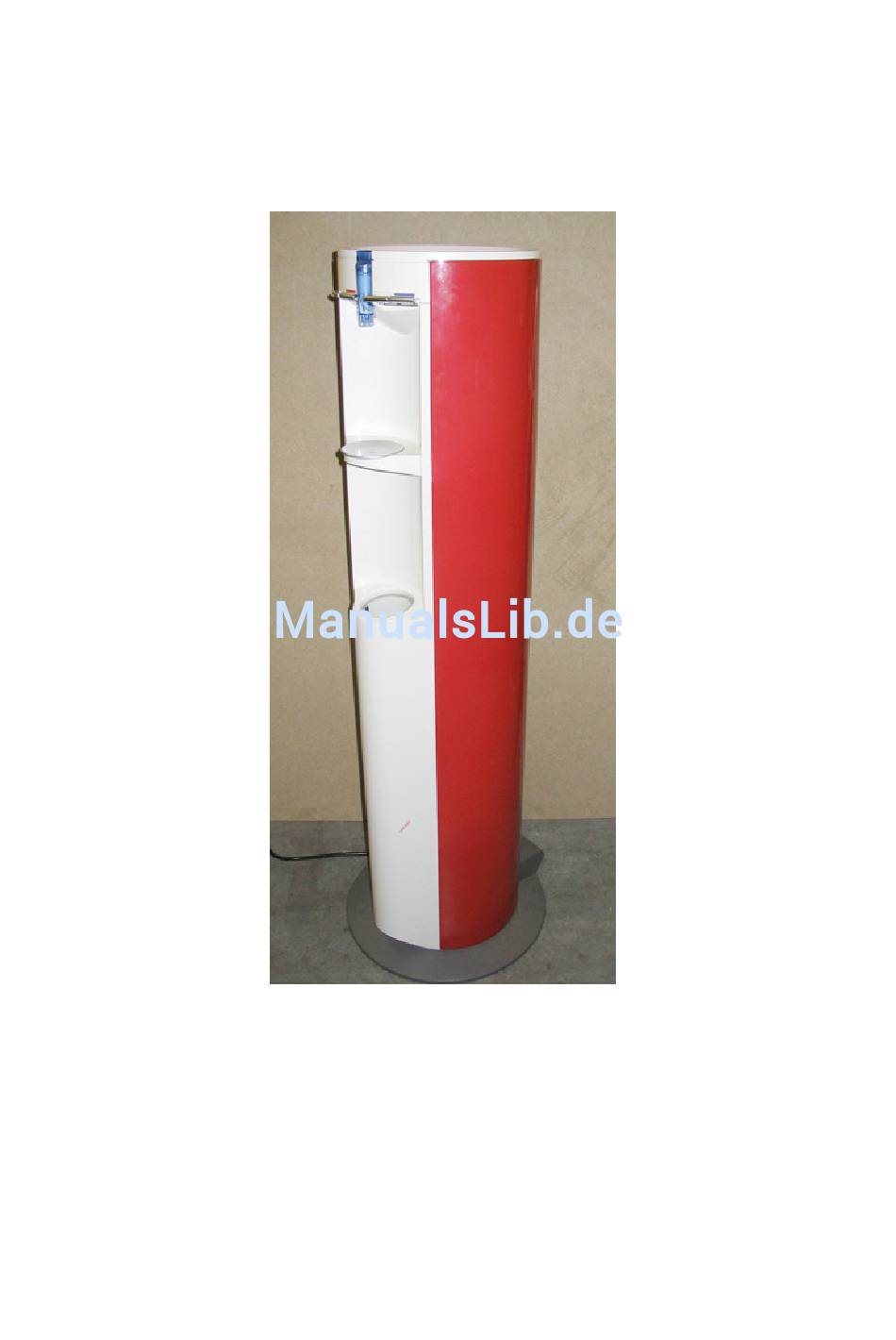

- Seite 1 Fmax Wartungs- und Montagehandbuch Version : b Seite 1 von 32 Dokument : BOL004 Datum : 17/08/06...
-
Seite 2: Einleitung
Einleitung Dieses Wartungshandbuch richtet sich an Personal, das mit der Montage, dem Betrieb und der hygienischen Pflege des Fmax Watercooler betraut ist. Die in diesem Handbuch beschriebenen Betriebs- und Wartungsverfahren wurden vom Herstellers des Geräts erstellt. Weitere Informationen erhalten Sie von:... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheit 2. Transport, Auspacken und Aufstellen 3. Externe Teile 4. Interne Teile 5. Teile des Hot, Cook & Cold WaterTrail 6. Aufstellen und Montage – Hot, Cook & Cold 7. Teile des Cook & Cold WaterTrail 8. Aufstellen und Montage – Cook & Cold 9. -
Seite 4: Sicherheit
1. Sicherheit Dieses Gerät ist nicht zur Verwendung durch Kinder oder Menschen mit einer körperlichen Beeinträchtigung vorgesehen und sollte nur dann von diesen genutzt werden, wenn sie nach Anleitung durch eine verantwortliche Person den sicheren Umgang mit diesem Gerät beherrschen. Kleinkinder sollten beaufsichtigt werden, um zu vermeiden, dass sie sich beim Spielen Verletzungen durch dieses Gerät zuziehen. -
Seite 5: Transport, Auspacken Und Aufstellen
2. Transport, Auspacken und Aufstellen Der Transport des Watercooler und seiner Verpackung muss in senkrechter Position erfolgen. Legen Sie den Watercooler für den Transport nicht auf die Seite. Transportieren Sie den Watercooler nicht mit gefülltem WaterTrail oder montierter Wasserflasche. Sichern Sie den Watercooler für den Transport in einer aufrechten Position, um eine mögliche Beschädigung des Geräts zu vermeiden. -
Seite 6: Externe Teile
3. Externe Teile Deckel Tropfwanne Gehäuseseite Becher- abstellfläche Gehäusefuß Becherspender Version : b Seite 6 von 32 Dokument : BOL004 Datum : 17/08/06... - Seite 7 Heißwasserhahn Hahn für abgekochtes Wasser Kaltwasserhahn WaterTrail-Ausgießer Heißwasser- hahn Kaltwasserhahn Hygieneschutz Kindersicherung Version : b Seite 7 von 32 Dokument : BOL004 Datum : 17/08/06...
-
Seite 8: Interne Teile
4. Interne Teile Oberes Gehäuseinnenteil Zapfhahneinheit Kühlungseinheit Bereich mit Heißwasser- behälter Lüfter Tropfschale für Kondenswasser Kompressor Version : b Seite 8 von 32 Dokument : BOL004 Datum : 17/08/06... -
Seite 9: Teile Des Hot, Cook & Cold Watertrail
5. Teile des Hot, Cook & Cold WaterTrail WaterTrail-Ausgießer & Zuleitungshalterung Zuleitungen Schlauch mit kaltem Wasser Heißwasserbe- Schlauch mit hälterzufluss raumtemperierten Wasser Heißwasser- Sammel- zuleitung zu leitung Zapfhahn Trenneinheit Kühlschlauch Heißwasserbehälter Kühlbehälter Kondensations- abdeckung WaterTrail- Motor/Schaufelrad -einheit Version : b Seite 9 von 32 Dokument : BOL004 Datum : 17/08/06... -
Seite 10: Aufstellen Und Montage - Hot, Cook & Cold
6. Aufstellen und Montage – Hot, Cook & Cold Die folgenden Anleitungen beziehen sich auf die oben beschriebenen und auf den Bildern gezeigten Teile. Bei Auslieferung des Watercooler sind WaterTrail und Heißwasserbehälter bereits installiert. Das folgende Verfahren beschreibt das erstmalige Aufstellen des Watercooler. Platzieren Sie das Gerät am gewünschten Aufstellungsort. - Seite 11 Abb.: 1 Schalter für den Heißwasserbehälter Entfernen des WaterTrail • Stellen Sie den Schalter für den Heißwasser- behälter auf „0“. • Entfernen Sie die Flasche oben am Watercooler. • Verschließen Sie das Ventil mit der roten Kappe, um ein Auslaufen zu vermeiden (siehe Abb.
- Seite 12 Siehe Abb. 3: • Lösen Sie die Zuleitungshalterung durch Ziehen und Anheben an den gezeigten Stellen (1). • Halten und entfernen Sie die Zuleitung zum Heißwasserbehälter vom Stahlzapfen des Heißwasserbehälters. (2) • Verschließen Sie das Schlauchende mit einem Clip, um ein Auslaufen zu vermeiden. •...
-
Seite 13: Einbauen Des Watertrail
Einbauen des WaterTrail Motor- /Schaufelradeinheit Kühlbehälter Heißwasserbehälter • Entfernen Sie eventuell am neuen Behälter vorhandene Stöpsel. • Senken Sie den Heißwasserbehälter in die vorgesehene Öffnung und drücken Sie ihn ganz hinein. Hinweis: Wenn der Behälter vollständig in die Öffnung eingeschoben wird, ist ein Klicken zu hören. WaterTrail •... -
Seite 14: Teile Des Cook & Cold Watertrail
7. Teile des Cook & Cold WaterTrail WaterTrail-Ausgießer & Zuleitungshalterung Zuleitungen Schlauch mit kaltem Wasser Zapfen Schlauch mit raumtemperierten Wasser Sammel- leitung Kondensations- abdeckung WaterTrail- Motor/Schaufelrad- Kühlbehälter einheit Version : b Seite 14 von 32 Dokument : BOL004 Datum : 17/08/06... -
Seite 15: Aufstellen Und Montage - Cook & Cold
8. Aufstellen und Montage – Cook & Cold Die folgenden Anleitungen beziehen sich auf die oben beschriebenen und auf den Bildern gezeigten Teile. Bei Auslieferung des Watercooler ist der WaterTrail bereits installiert. Das folgende Verfahren beschreibt das erstmalige Aufstellen des Watercooler. A. - Seite 16 Entfernen des WaterTrail • Entfernen Sie die vorhandene Flasche oben am Watercooler. • Verschließen Sie das Ventil mit der roten Kappe, um ein Auslaufen zu vermeiden (siehe Abb. 1) • Öffnen Sie den Deckel, indem Sie die Deckelhalterung in die in Abb. 1 gezeigte Richtung drücken und anheben.
- Seite 17 Abb. 2 Motor-/Schaufelrad- einheit Kühlbehälter Einbauen des WaterTrail WaterTrail • Nehmen Sie den neuen WaterTrail aus der versiegelten Verpackung. • Bringen Sie die Kondensationsabdeckung wieder • Senken Sie den WaterTrail in die Öffnung für den Kühlbehälter und überprüfen Sie, dass die Motor- /Schaufelradeinheit des WaterTrail korrekt ausgerichtet ist (siehe Abb.
-
Seite 18: Spezifikationen
9. Spezifikationen 230 V 50 Hz 230 V 50 Hz 110 V 60 Hz 110 V 60 Hz 100 V 50/60 Hz 100 V 50/ 60 Hz Hot, Cook & Hot, Cook & Hot, Cook & Cook & Cold Cook & Cold Cook &... - Seite 19 10. Schaltplan – Hot, Cook & Cold Version : b Seite 19 von 32 Dokument : BOL004 Datum : 17/08/06...
- Seite 20 11. Schaltplan – Cook & Cold Version : b Seite 20 von 32 Dokument : BOL004 Datum : 17/08/06...
-
Seite 21: Kühlsystem
12. Kühlsystem Version : b Seite 21 von 32 Dokument : BOL004 Datum : 17/08/06... -
Seite 22: Fehlersuche
13. Fehlersuche Fehler Mögliche Ursache Watercooler funktioniert nicht Stromzufuhr/Sicherung Überprüfen Sie Leiterplatte anhand des Schaltplans. Sind die Leiterplatte Anschlüsse korrekt montiert? Eventuell Leiterplatte austauschen. Keine Kaltwasserausgabe Stromzufuhr/Sicherung Überprüfen Sie den korrekten WaterTrail Einbau des WaterTrail Testen Sie, ob Sie das Betriebsgeräusch des Schalters hören können. -
Seite 23: Ersatzteile
Falls der Behälter kein Wasser enthält, wird der Behälterschutz Behälterschutzmechanismus aktiviert. Überprüfen Sie Leiterplatte anhand des Schaltplans. Sind die Leiterplatte Anschlüsse korrekt montiert? Eventuell Leiterplatte austauschen. Wird nur aktiv, wenn das Wasser im Behälter aufkocht. Schalten Sie den Watercooler aus und anschließend wieder ein, um diese Einstellung zurückzusetzen. - Seite 24 BOS005 Hellgrün BOS006 2 Zapfhahn C&C, links BOC056 2 Zapfhahn C&C, rechts BOC096 2 Zapfhahn H,C&C – Kindersicherung BOC059 2 Zapfhahn H,C&C - Heißwasserhahn BOC057 2 Zapfhahn H,C&C - Hahn für abgekochtes Wasser BOC054 2 Zapfhahn H,C&C - Kaltwasserhahn BOC052 3 Hahnarmatur (H,C&C) Weiß...
-
Seite 25: Allgemeine Reinigungs- Und Wartungsverfahren
15. Allgemeine Reinigungs- und Wartungsverfahren GEHÄUSESEITE. Entfernen. Trennen des Watercooler von der Stromzufuhr • Entfernen eventuell vorhandener Wasserflaschen • Anheben des Watercooler-Deckels • Gehäuseseiten nach oben ziehen und abheben • Ersetzen Version : b Seite 25 von 32 Dokument : BOL004 Datum : 17/08/06 Abb.:... - Seite 26 Gehäusehalterung in die entsprechende Führung • einsetzen und nach unten drücken Deckel schließen, Wasserflasche ersetzen und Gerät • wieder an Stromversorgung anschließen HAHNARMATUR Entfernen. Gehäuseseiten wie beschrieben entfernen • WaterTrail gemäß der Anleitung entfernen • Entfernen der X2-Befestigungsschrauben • Hahnarmatur entfernen •...
- Seite 27 X4-Befestigungsschrauben lösen • Griffteil nach oben ziehen und von Gerät lösen • Ersetzen Griffeinsatz in Griff befestigen • Griffteil an die richtige Position setzen • (Kondensatorspule zwischen Griff und Einsatz) X4-Befestigungsschrauben wieder einsetzen • Gehäuseseiten wie beschrieben wieder befestigen • (siehe Abb.
- Seite 28 Version : b Seite 28 von 32 Dokument : BOL004 Datum : 17/08/06...
- Seite 29 LEITERPLATTE Entfernen. Gehäuseseiten wie beschrieben entfernen • X2-Befestigungsschrauben der Leiterplattenabdeckung • entfernen und Abdeckung lösen Verkabelung der Leiterplatte entfernen • X4-Befestigungsschrauben der Leiterplatte entfernen • Ersetzen Leiterplatte mit X4-Befestigungsschrauben befestigen • (Kabel für Stromversorgung auf rechter Seite) Verkabelung der Leiterplatte gemäß entsprechendem •...
- Seite 30 ANSCHLUSSKABEL/GEHÄUSEFUSS Entfernen. Gehäuseseiten wie beschrieben entfernen • Hahnarmatur wie beschrieben entfernen • Heißwasserbehälter wie beschrieben entfernen • Tropfschale und Becherabstellfläche wie beschrieben • entfernen Gehäusevorderseite wie beschrieben entfernen • X2-Befestigungsschrauben entfernen, welche die • Gehäusevorderseite an der inneren Gehäuseoberseite fixieren (siehe Punkt 3 in Abb. 1) X8-Befestigungsschrauben entfernen, mit denen die •...
- Seite 31 Befestigen der X2-Befestigungsschrauben, um • Gehäuserückseite am Gehäusefuß zu fixieren Kondensator an seinen Platz schieben und mit X8- • Befestigungsschrauben fixieren (unter Umständen muss der Kondensator nach unten geschoben werden, um Platz für den Griff zu schaffen) Griff wieder befestigen wie beschrieben •...
-
Seite 32: Kontaktdaten
WICHTIG: Die Behälteraußenseite darf nicht in • Wasser getaucht werden. Stellen Sie sicher, dass die Behälteraußenseite trocken ist, bevor Sie ihn wieder montieren. 16. Kontaktdaten Ebac Ltd St Helen Trading Estate Bishop Auckland County Durham DL149AL Großbritannien Tel: + 44 (0) 1388 605061 Fax: + 44 (0) 1388 609845 www.ebac.com...
