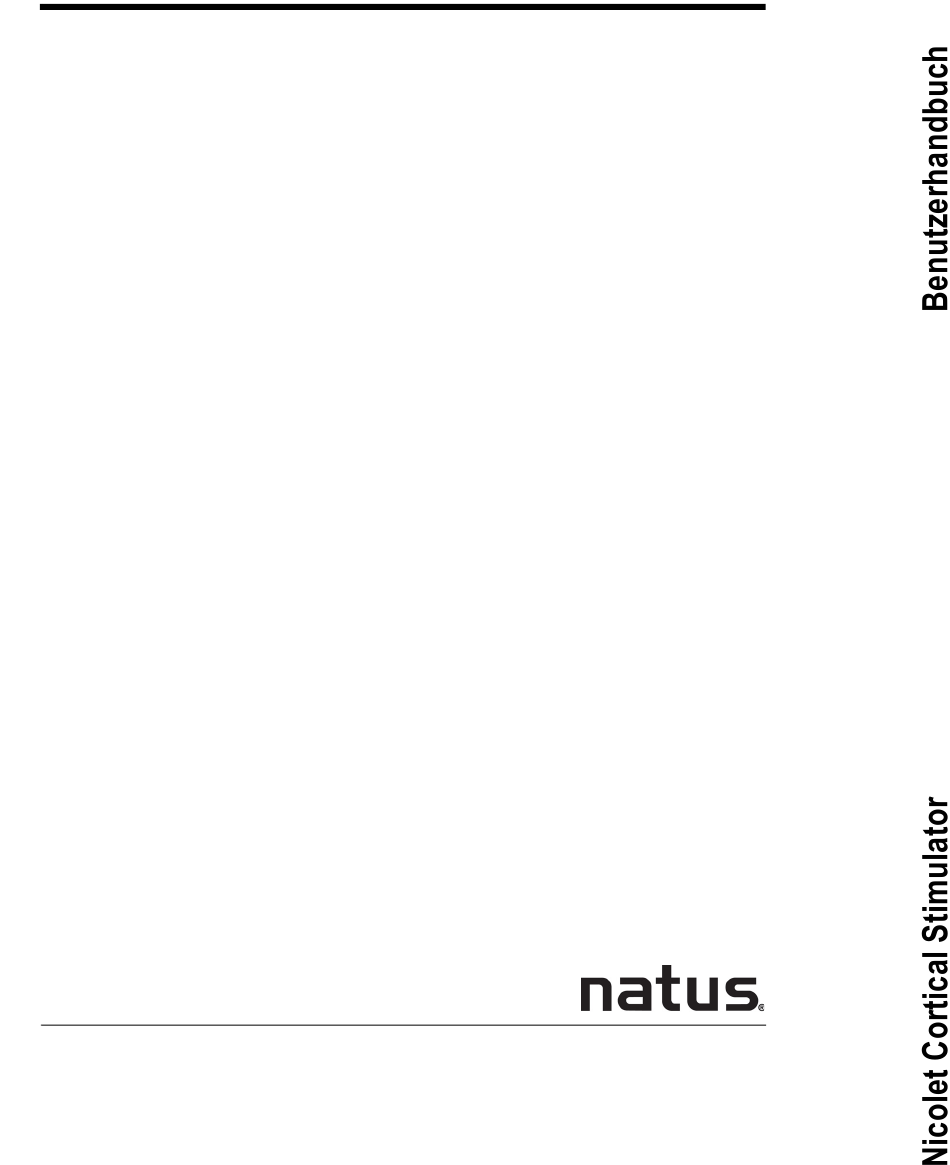

Nicolet-System

Nicolet™ Cortical Stimulator

Benutzerhandbuch

2020-04-21

269-622900 Rev. 08

Natus ist eine eingetragene Marke von Natus Medical Incorporated. Alle in diesem Dokument genannten

Produktnamen sind Marken oder eingetragene Marken, die entweder im Besitz von Natus Medical Incorporated

oder seiner Tochtergesellschaften sind oder für die Natus Medical Incorporated oder seine Tochtergesellschaften

eine Lizenz besitzen bzw. für die sie werben oder die sie vertreiben. Alle andere Marken sind das Eigentum der

jeweiligen Inhaber.

Inhaltszusammenfassung für natus Nicolet

Seite 1 2020-04-21 269-622900 Rev. 08 © 2013 - 2018 Natus Medical Incorporated oder eines der Tochterunternehmen. Alle Rechte vorbehalten. Natus ist eine eingetragene Marke von Natus Medical Incorporated. Alle in diesem Dokument genannten Produktnamen sind Marken oder eingetragene Marken, die entweder im Besitz von Natus Medical Incorporated oder seiner Tochtergesellschaften sind oder für die Natus Medical Incorporated oder seine Tochtergesellschaften...
Seite 3 Vorwort Über Nicolet Cortical Stimulator Nicolet Cortical Stimulator kann als Stand-alone-Gerät oder in Kombination mit dem Nicolet-System betrieben werden. Das Gerät unterstützt Verfahren zur Gehirnkartierung. Nicolet Cortical Stimulator ermöglicht Ärzten eine verbesserte Untersuchung mittels Kortexstimulation während Operationen aufgrund von Epilepsie und Tumoren durchzuführen.
Seite 4 Einschränkungen der Copyright-Verwendung erstrecken sich auf alle Medien, in denen diese Informationen enthalten sind. Das vorliegende Exemplar des Benutzerhandbuchs darf nur in Übereinstimmung mit den Verkaufsbedingungen von Natus Neurology Incorporated oder von deren Händlern verwendet werden. Natus Neurology Incorporated übernimmt keine wie auch immer gearteten Zusagen oder Garantien im Hinblick auf dieses Dokument.
Seite 5 Vorwort Natus EU Autorisierter europäischer Vertreter Natus Manufacturing Limited IDA Business Park Gort, Co. Galway Ireland CE-Kennzeichnung Technische Unterstützung Im Inland International Natus Neurology Incorporated Natus Neurology Incorporated 3150 Pleasant View Road Phone: 0049 (0) 180 501 5544 Middleton, WI USA 53562...
Seite 6 Nicolet Cortical Stimulator Kennzeichnungen und Symbole Die folgenden Kennzeichnungen und Symbole können auf das Nicolet Cortical Stimulator-System aufgebracht werden: Beim Anbringen am Gerät: Zur Beachtung: Ziehen Sie die  mitgelieferte Dokumentation zu Rate. (ISO 7000-0434A) Bei Verwendung in der Dokumentation: Vorsichts-, Warn- oder ...
Seite 7 Vorbeugende Wartung ..................1-12 Geräteüber-prüfung ..................1-12 Anleitung zur Reinigung ................1-12 Reinigung des Geräts..................1-13 Lagerung......................1-13 Nicolet Cortical Stimulator – Überblick Die Komponenten des Nicolet Cortical Stimulator ..........2-3 Stimulus  Control Unit / Stimulations-Steuereinheit (SCU) ..........2-4 Nicolet Cortical Stimulator – Symbole ............2-8 Überarbeitet 2020-04-21...
Seite 8 Kabelanschlüsse ....................3-8 Optionale Geräte/Zuberhörteile anschließen............3-9 Inbetriebnahme der Stimulus Control Unit / Stimulations-Steuereinheit (SCU) 3-10 Einstellen der Parameter im Nicolet Cortical Stimulator ......3-11 Verwendung des Nicolet-Systems zur Einstellung der Parameter für die kortikale Stimulation..................3-15 Starten der Untersuchung mit dem Nicolet-System........3-17 So starten Sie eine Stimulation mittels NeuroWorks ........3-17...
Seite 9 Inhaltsverzeichnis Konformitätserklärung für IEC 60601-1-2: Ausg. 4.0 (2014) ......4-6 Tabelle 1 – Elektromagnetische Emissionen............4-6 Tabelle 4 – Störfestigkeits-Prüfpegel – Gehäuseanschluss ......4-7 Tabelle 5 – Störfestigkeits-Prüfpegel – Eingangsstrom Netzanschluss ...4-8 Tabelle 7 – Patientenanschluss .................4-9 Tabelle 8 – Störfestigkeits-Prüfpegel – Anschluss für Signaleingangs-/ Signalausgangsteile ..................4-9 Tabelle 9 - Prüfspezifikationen der GEHÄUSEANSCHLUSS- STÖRFESTIGKEIT gegen drahtlose HF-Fernmeldeeinrichtungen ....4-10...
Seite 10 Nicolet Cortical Stimulator Leerseite Überarbeitet 2020-04-21...
Seite 11 Allgemeine Informationen Überarbeitet 2020-04-21...
Seite 12 Nicolet Cortical Stimulator Leerseite Überarbeitet 2020-04-21...
Seite 13 Zweifelsfall jeweils die mit Microsoft® Windows® mitgelieferte Dokumentation. Verwendungszweck Nicolet Cortical Stimulator ist für den Einsatz bei Verfahren zur funktionellen Gehirnkartierung während der Behandlung von Patienten bestimmt. Das Gerät gibt Stimuli über Elektrodenpaare bzw. eine bipolare Handsonde ab.
Seite 14 Kapitel 2 beinhaltet eine Darstellung der Stimulus Control Unit / Stimulations- Steuereinheit (SCU), Stimulus Switching Unit / Stimulations-Schalteinheit (SSU) und des Natus Quantum und C64-OR-Verstärkers sowie allgemeine Informationen zur Software und zum Nicolet/Xltek-System. Außerdem werden in einem Blockdiagramm verschiedene Konfigurationsmöglichkeiten aufgezeigt.
Seite 15 WICHTIG: Lesen und befolgen Sie alle mit WARNUNG, VORSICHT   und HINWEIS gekennzeichnete Stellen, die im Referenz-Handbuch Zusatzinformationen und Sicherheitshinweise für verschiedene Nicolet Brand- Produkte 269-594705 auf CD (Teile-Nr. 482-638702) enthalten sind. Um Verletzungen, Beschädigungen des Systems oder Datenverlust zu vermeiden, befolgen Sie während der Verwendung des Systems immer diese...
Seite 16 Es wird strengstens empfohlen, dass Anwender vor der ersten Inbetriebnahme im Umgang mit dem Nicolet Cortical Stimulator geschult werden. Die Nutzung von Nicolet Cortical Stimulator muss stets in Anwesenheit medizinischer Fachkräfte erfolgen, die auf dem Gebiet der Kortexstimulation geschult sind.
Seite 17 Kontakt mit Hirngewebe bestimmt sind. Die bipolare Stimulationssonde mit einem Spitzendurchmesser von 2,2 mm von Natus Neurology Incorporated verwenden. Es können jegliche im Handel erhältliche Streifen- und Gitterelektroden mit einem Durchmesser von 2,3 mm verwendet werden. Die Stimulationselektroden und -sonden müssen für den US-amerikanischen Markt durch die amerikanische...
Seite 18 Nicolet Cortical Stimulator Technische Angaben zum Produkt Nicolet Kunden Vollständige technische Angaben zum Modul Nicolet mit LTM / LZM finden Sie im Produktdatenblatt (Teilenummer 169-432900). Xltek Kunden Haftungs- a) Antivirus-Software sowie Software und Hardware von Drittanbietern ausschuss System- Von Natus Neurology Incorporated hergestellte Hardware und Software ist auf...
Seite 19 Allgemeine Informationen treten. Ein Wartungstechniker der Natus Neurology Incorporated kann Ihnen genau sagen, welche Microsoft Service Packs bisher überprüft und mit der Software von Natus Neurology Incorporated validiert wurden. Überarbeitet 2020-04-21...
Seite 20 230 mm • Breite: 130 mm • Größe: 75 mm Anschlusswerte Nicolet Cortical Stimulator kann als Stand-alone-Gerät oder in Verbindung mit der Nicolet-Hardware-Plattform betrieben werden. Leistungsbedarf des 15V / 3A (45W) Systems Frequenzbereich 47 - 63 Hz Wechselstrom- 100 - 240 VAC/1,35 A...
Seite 21 Relative Luftfeuchtigkeit 10% bis 90% (nicht kondensierend) Höhe 0 - 12 000 m Konformitätserklärung Nicolet Cortical Stimulator entspricht den folgenden, von US-amerikanischen und internationalen Behörden für medizinische Elektrogeräte aufgestellten Sicherheitsstandards: Anwendungsgerät vom Typ BF. UL 60601-1 Sicherheitsstandard für elektrische Medizingeräte der USA CAN/CSA-C22.2 Nr.
Seite 22 Medizingerät ein. Die richtige Reinigungsmethode für nicht-kritische Reinigung medizinische Geräte erlaubt die Verwendung von 70%-iger Isopropyl/Ethyl- Lösung. W ARNUNG Nicolet Cortical Stimulator muss von medizinischen Fachkräften, die mit Techniken zur Vorbeugung gegenseitiger Kontaminierungen und Infektionen geschult sind, gereinigt werden. 1-12 Überarbeitet 2020-04-21...
Seite 23 Entfernen Sie den Staub von der Oberfläche der Komponenten mit einer weichen Bürste oder einem Tuch. Verwenden Sie einen Pinsel, um Schmutz in oder um die Stecker und den Pultkanten zu lockern. Lagerung W ARNUNG Bewahren Sie Komponenten des Nicolet Cortical Stimulator an einem kühlen, trockenen Ort auf. 1-13 Überarbeitet 2020-04-21...
