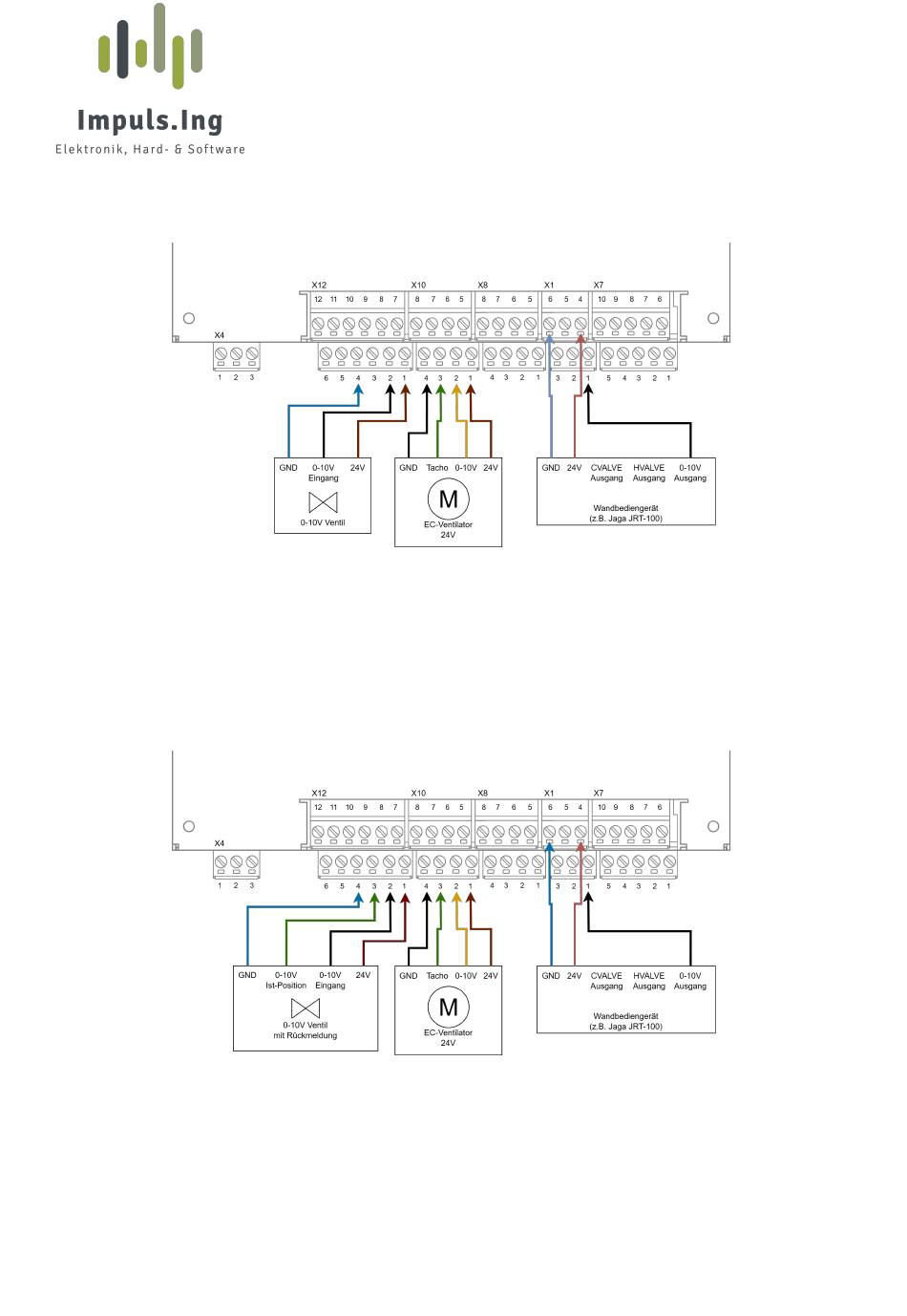

Abbildung 5: Aufbau mit Ventilator und 0-10V Ventil im 2-Leiter Betrieb
7.3 2-Leiter System: Ventilatoren und 0-10V Ventil mit Rückmeldung
Die Umschaltung von Heizen zu Kühlen erfolgt im Wandbediengerät.
Zur Vereinfachung wurde nur ein Ventilator eingezeichnet, es können aber bis zu vier Ventilato-
ren angeschlossen werden.
Abbildung 6: Aufbau mit Ventilator und 0-10V Ventil (mit Rückmeldung) im 2-Leiter Betrieb
Seite 15 von 20
