Sennheiser evolution e905 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für evolution e905:
- Bedienungsanleitung (52 Seiten) ,
- Bedienungsanleitung (40 Seiten)
Verwandte Anleitungen für Sennheiser evolution e905
Inhaltszusammenfassung für Sennheiser evolution e905

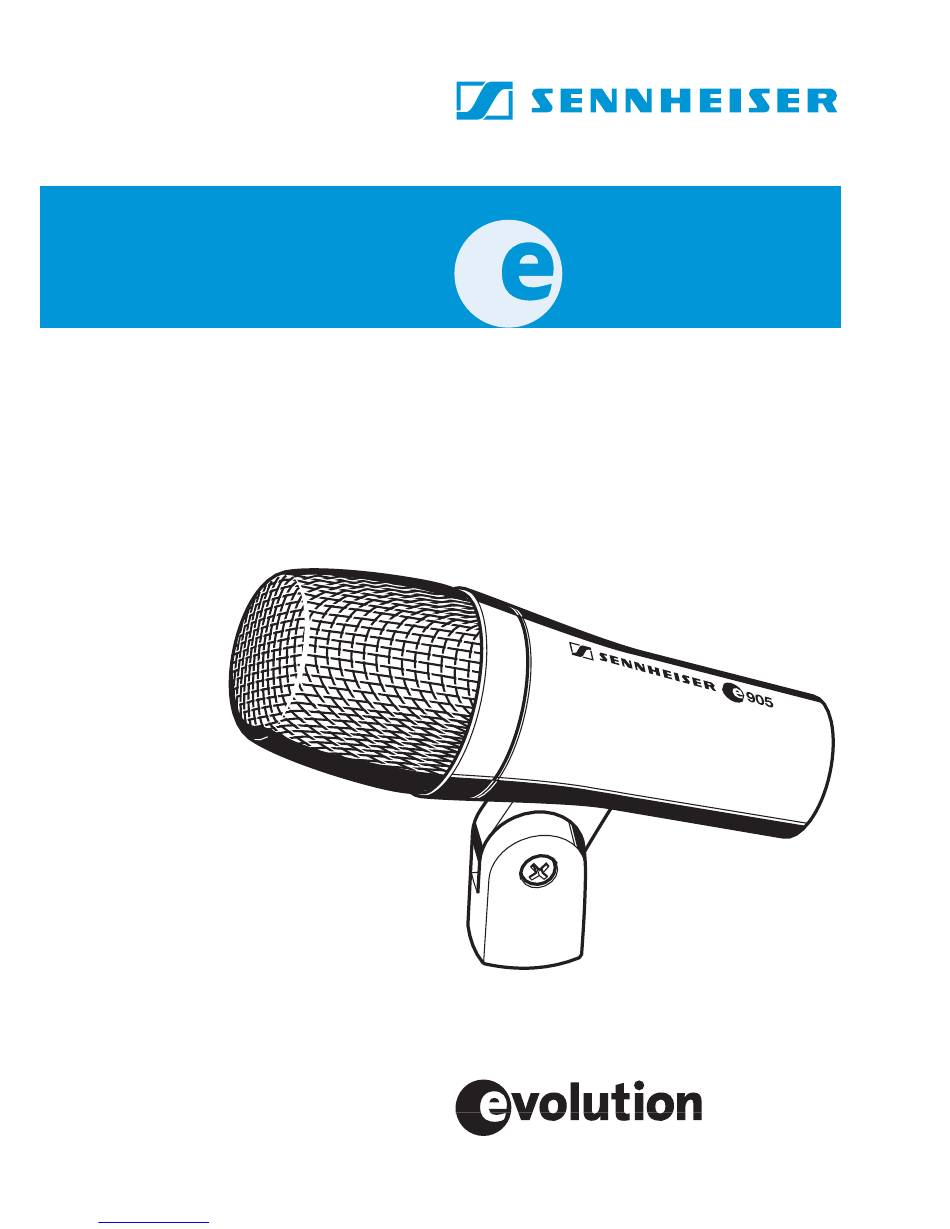

- Seite 1 Bedienungsanleitung Instructions for use Notice d‘emploi Istruzioni per l‘uso Instrucciones para el uso Gebruiksaanwijzing Downloaded from www.Manualslib.com manuals search engine...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung.............. 3 Instructions for use ..............9 Notice d’emploi ..............15 Istruzioni per l’uso..............21 Instrucciones para el uso............27 Gebruiksaanwijzing...............33 Downloaded from www.Manualslib.com manuals search engine... -
Seite 3: Bedienungsanleitung
DEUTSCH Hochwertiges dynamisches Mikrofon mit Nierencharak- teristik. 905 wurde hauptsächlich für die Abnahme von Snare Drums, daneben auch für Percussion und Toms ent- wickelt. Durch seinen verkürzten Schaft ist es besonders Platz sparend einsetzbar. Merkmale druckvoller, satter Sound Brummkompensationsspule gegen Einstreuungen federnd gelagerte Kapsel kompakte Bauform extrem robuster Einsprachekorb, austauschbar... -
Seite 4: Anschlussbelegung Xlr
Anschlussbelegung XLR-3 6,3 mm 6,3 mm symmetrisch Einsprachekorb abdrehen Downloaded from www.Manualslib.com manuals search engine... -
Seite 5: Mikrofon Platzieren
Mikrofon platzieren Snare, Trommel und Percussion Positionierung Klangresultat Kommentar viel Grundton, Positionierung an der wenig Obertöne Trommel: 3 - 5 cm über dem Fell, Ausrichtung zur Fellmitte, Verhältnis Grundton zu Obertönen wenig Grundton, lässt sich mit dem Winkel viel Obertöne einstellen. - Seite 6 Polardiagram 0° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 2000 Hz 125 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Frequenzgang - 40 - 50 - 60 - 70 - 80 - 90 500 1000 2000 5000 10000 20000 Hz...
- Seite 7 Zubehör Für dieses Mikrofon ist folgendes Zubehör erhältlich: Instrumentenklammer MZH 604 (Art. Nr. 05299) Technische Daten Wandlerprinzip dynamisch 40 − 18.000 Hz Übertragungsbereich Richtcharakteristik Niere Freifeldleerlauf- Übertragungsfaktor (bei 1 kHz) 2,6 mV/Pa 350 Ω Nennimpedanz (bei 1 kHz) Min. Abschlussimpedanz 1 kΩ...
-
Seite 8: Übersicht Mikrofonanwendungen
Übersicht Mikrofonanwendungen Modell Anwendung Gesang Chor Studio, akustische Instrumente Orchester Blechbläser / Saxophon Akustische Gitarre Akustischer Bass Gitarrenverstärker Bassverstärker Leslie Piano, Flügel Kick Drum Snare Drum Hänge-Tom Stand-Tom Congas Becken Percussion Overhead Downloaded from www.Manualslib.com manuals search engine... -
Seite 9: Instructions For Use
ENGLISH High-quality dynamic microphone with cardioid pick-up pattern. 905 has been specially developed for snare drum miking but is also suitable for use with percussion instruments and toms. Due to its compact design, the microphone is easy to position. Features Rich, powerful sound Hum compensating coil protects against electromagnetic interference... - Seite 10 Pin assignment of XLR-3 connector 6,3 mm 6,3 mm balanced symmetrisch Removing the sound inlet basket Downloaded from www.Manualslib.com manuals search engine...
-
Seite 11: Positioning The Microphone
Positioning the microphone Snare drums, drums and percussion instruments Position Resulting sound Commentary more fundamental Position on the drum: tone, 3 – 5 cm above the little overtones drumhead and directed towards the center of the drumhead, the less fundamental fundamental tone to tone, overtones ratio can be... -
Seite 12: Frequency Response Curve
Polar diagram 0° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 2000 Hz 125 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Frequency response curve - 40 - 50 - 60 - 70 - 80 - 90 500 1000 2000... - Seite 13 Accessories The following accessories are available for the 905: Microphone clamp MZH 604 (Cat. No. 05299) Specifications Transducer principle dynamic 40 − 18,000 Hz Frequency response Pick-up pattern cardioid Sensitivity (free field, no load) 2.6 mV/Pa (at 1 kHz) 350 Ω Nominal impedance (at 1 kHz) Min.
- Seite 14 Overview of microphone applications Variant Application Vocals Choirs Studio, acoustic instruments Orchestra Brass / Saxophone Acoustic guitar Acoustic bass Guitar amplifiers Bass amplifiers Leslie Piano, grand piano Kick drums Snare drums Rack toms Floor toms Congas Cymbals Percussion Overheads Downloaded from www.Manualslib.com manuals search engine...
-
Seite 15: Notice D'emploi
FRANÇAIS Microphone dynamique de haute qualité à directivité cardioïde. Le modèle 905 a été spécialement conçu pour la prise de son de caisses claires, percussions et toms. Sa tige de longueur réduite fait gagner beaucoup de place. Caractéristiques Son riche et puissant Bobine de compensation du ronflement protégeant des perturbations Capsule à... - Seite 16 Brochage XLR-3 6,3 mm 6,3 mm symétrique symmetrisch Démontage de la tête de microphone Downloaded from www.Manualslib.com manuals search engine...
- Seite 17 Mise en place du microphone Caisse claire, batterie et percussions Positionnement Tonalité Commentaire Beaucoup de son Positionnement sur le fondamental, tambour : 3 – 5 cm au- peu de sons dessus de la peau, harmoniques orienté vers le milieu de la peau, rapport Peu de son son fondamental/ fondamental,...
-
Seite 18: Réponse En Fréquence
Diagramme polaire 0° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 2000 Hz 125 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Réponse en fréquence - 40 - 50 - 60 - 70 - 80 - 90 500 1000 2000... - Seite 19 Accessoires Ce microphone est disponible avec les accessoires suivants : pince MZH 604 (réf. 05299) Caractéristiques techniques Principe transducteur dynamique 40 − 18.000 Hz Réponse en fréquence Directivité cardioïde Sensibilité (champ libre, à vide) 2.6 mV/Pa (1 kHz) 350 Ω Impédance nominale (à...
- Seite 20 Vue d'ensemble des applications de microphones Modèle Application Chant Chœurs Studio, instruments acoustiques Orchestre Cuivres / saxophone Guitare acoustique Basse acoustique Ampli de guitare Ampli de basse Leslie Piano, à queue Grosse caisse Caisse claire Tom suspendu Tom sur pied Congas Cymbale Percussions...
-
Seite 21: Istruzioni Per L'uso
ITALIANO Microfono dinamico cardioide di elevata qualità. Il modello 905 è stato progettato principalmente per la registrazione di snare drum, ma anche di strumenti a percussione e tom. Il corpo più corto del normale consente di risparmiare notevole spazio durante l'utilizzo. Carsuono pieno e potente suono pieno e potente avvolgimento di compensazione del ronzio contro... - Seite 22 Collegamento connettore XLR a 3 poli 6,3 mm 6,3 mm simmetrico symmetrisch Svitare la testa del microfono Downloaded from www.Manualslib.com manuals search engine...
-
Seite 23: Posizionamento Del Microfono
Posizionamento del microfono Snare drum, tamburi e strumenti a percussione Posizionamento Effetto sonoro Commento il tono Posizionamento ai fondamentale tamburi: 3 - 5 cm prevale sui toni sopra la membrana, armonici orientamento verso il centro del tamburo, a i toni armonici seconda dell'angolazione prevalgono sul tono è... -
Seite 24: Risposta In Frequenza
Diagramma polare 0° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 2000 Hz 125 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Risposta in frequenza - 40 - 50 - 60 - 70 - 80 - 90 500 1000 2000... - Seite 25 Accessori Per questo microfono sono disponibili i seguenti accessori: Dispositivo di fissaggio dello strumento MZH 604 (N. art. 05299) Dati tecnici Principio di funzionamento dinamico 40 − 18.000 Hz Risposta in frequenza Direttività cardioide Sensibilità in campo libero senza carico (ad 1 kHz) 2,6 mV/Pa Impedenza nominale 350 Ω...
- Seite 26 Panoramica degli utilizzi del microfono Modello Utilizzo Canto Coro Studio, strumenti acustici Orchestra Ottoni / Sassofono Chitarra acustica Basso acustico Amplificatore per chitarra Amplificatore per basso Leslie Piano, pianoforte a coda Kick Drum (tamburo a cornice) Snare Drum (cassa chiara) Tom sospesi Tom a terra Conga...
-
Seite 27: Instrucciones Para El Uso
ESPAÑOL Micrófono dinámico de alta calidad con característica cardioide. El modelo 905 fue desarrollado principalmente para el registro de Snare Drums y, además, para percusión y tam- tams. Con su vástago acortado es especialmente compacto. Características sonido potente y saturado bobina de compensación de zumbidos contra interfe- rencias cápsula con alojamiento elástico... - Seite 28 Asignación de terminales XLR-3 6,3 mm 6,3 mm simétrico symmetrisch Desmontaje del cesto de registro Downloaded from www.Manualslib.com manuals search engine...
- Seite 29 Posicionamiento del micrófono Snare, tambores y percusión Posicionamiento Resultado Comentario mucho tono Posicionamiento en fundamental, pocos el tambor: 3 - 5 cm armónicos por encima del parche, alineación con el centro del parche, relación entre poco tono tono fundamental y fundamental, armónicos ajustable a muchos armónicos...
-
Seite 30: Respuesta De Frecuencia
Diagrama polar 0° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 2000 Hz 125 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Respuesta de frecuencia - 40 - 50 - 60 - 70 - 80 - 90 500 1000 2000... - Seite 31 Accesorios Para este micrófono están disponibles los siguientes accesorios: Pinza para instrumentos MZH 604 (nº art. 05299) Datos técnicos Principio transductor dinámico 40 − 18.000 Hz Respuesta Característica direccional cardioide Factor de transmisión neutro (con 1 kHz) 2,6 mV/Pa 350 Ω Impedancia nominal (con 1 kHz) Impedancia terminal mín.
- Seite 32 Vista general de las aplicaciones del micrófono Modelo Aplicación Canto Coros Estudio, instrumentos acústicos Orquesta Instrumentos de metal / saxofón Guitarra acústica Bajo acústico Amplificador de guitarra Amplificador de bajo Leslie Piano, piano de cola Kick Drum Snare Drum Tam-tam suspendido Tam-tam con pie Congas Platillos...
-
Seite 33: Gebruiksaanwijzing
NEDERLANDS Hoogwaardige dynamische microfoon nierkarakteristiek. 905 werd hoofdzakelijk voor het opnemen van snaredrums daarnaast voor percussie- instrumenten en toms ontwikkeld. Door de verkorte schacht zeer geschikt voor een ruimtebesparend gebruik. Eigenschappen indrukwekkend, vol geluid bromcompensatiespoelen tegen verstrooiing verend gelagerd kapsel compact model extreem robuuste spreekkorf, verwisselbaar vergulde XLR-stekker... - Seite 34 Aansluitbezetting XLR-3 6,3 mm 6,3 mm symmetrisch Spreekkorf losdraaien Downloaded from www.Manualslib.com manuals search engine...
-
Seite 35: Microfoon Plaatsen
Microfoon plaatsen Snare, trommel en percussie Positionering Klankresultaat Commentaar veel grondtonen, Positonering bij de weinig boventonen trommel: 3 - 5 cm boven het vel, uitlijning naar het midden van het vel, de verhouding weinig grondtonen, grondtoon/boventoon veel boventonen kan door middel van de hoek worden ingesteld. - Seite 36 Pooldiagram 0° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 2000 Hz 125 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Frequentiesnelheid - 40 - 50 - 60 - 70 - 80 - 90 500 1000 2000 5000 10000 20000 Hz...
- Seite 37 Toebehoren Voor deze microfoon zijn de volgende toebehoren verkrijgbaar: Instrumentenklem MZH 604 (art.nr. 05299) Technische gegevens Omvormerprincipe dynamisch 40 − 18.000 Hz Frequentiebereik Richtkarakteristiek Nier Onbelaste werking frequentiefactor veld (bij 1 kHz) 2,6 mV/Pa 350 Ω Nom. impedantie (bij 1 kHz) Min.
- Seite 38 Overzicht van microfoontoepassingen Model Toepassing Zang Koor Studio, akoestische instrumenten Orkesten Koperblazers/saxofoons Akoestische gitaren Akoestische bas Gitaarversterker Basversterker Leslie Piano, vleugel Kick drum Snaredrum Hangende tom Staande tom Conga's Bekken Percussie Overhead Downloaded from www.Manualslib.com manuals search engine...
- Seite 39 Sennheiser electronic GmbH & Co. KG erklären, dass dieses Gerät die anwendbaren CE-Normen und Vorschriften erfüllt. Approval Sennheiser electronic GmbH & Co. KG declare that this device is in compliance with the applicable CE standards and regulations. Certification Sennheiser electronic GmbH & Co. KG déclarons que cet appareil est en conformité...
- Seite 40 Sennheiser electronic GmbH & Co. KG 30900 Wedemark, Germany Phone +49 (5130) 600 0 Fax +49 (5130) 600 300 www.sennheiser.com Printed in Germany Publ. 08/04 94257/A01 Downloaded from www.Manualslib.com manuals search engine...
