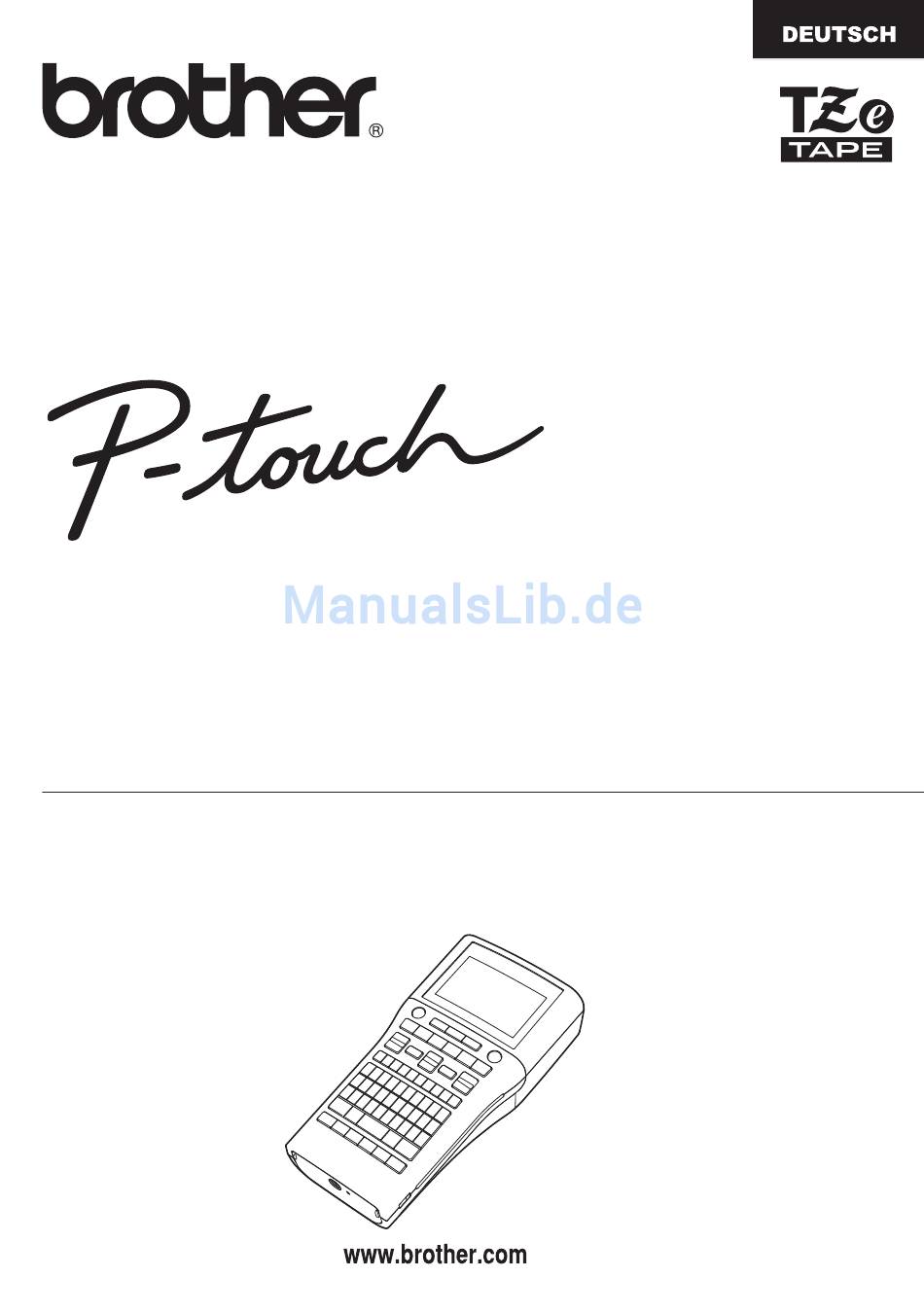

- Seite 1 INSTALLATIONSANLEITUNG H500/H500LI Lesen Sie dieses Benutzerhandbuch, bevor Sie den P-touch verwenden. Bewahren Sie es zum Nachschlagen griffbereit auf. Besuchen Sie uns bitte unter http://solutions.brother.com, wo Sie neben Produktsupport auch Antworten auf häufig gestellte Fragen (FAQ) erhalten.
-
Seite 2: Einführung
EINFÜHRUNG Vielen Dank, dass Sie sich zum Kauf des P-touch H500/H500LI entschieden haben. Der neue P-touch ist ein benutzerfreundliches Beschriftungsgerät mit vielen Funktionen, mit dem Sie im Nu professionelle und qualitativ hochwertige Etiketten drucken können. In diesem Handbuch werden verschiedene Vorsichtsmaßnahmen und grundlegende Arbeitsweisen beschrieben, die für den Betrieb dieses Beschriftungsgerätes notwendig... - Seite 3 Hinweise zu diesem Handbuch Dieses Handbuch wurde unter der Aufsicht der Firma Brother Industries, Ltd. erstellt und veröffentlicht. Es enthält die technischen Angaben und Produktinformationen entsprechend dem aktuellen Stand vor der Drucklegung. Der Inhalt dieses Handbuchs und die Spezifikationen des Produkts können jederzeit ohne vorherige Ankündigung geändert werden.
-
Seite 4: Inhaltsverzeichnis
EINFÜHRUNG Inhalt Sicherheitshinweise .......................5 Allgemeine Hinweise....................13 In diesem Handbuch verwendete Symbole..............14 Einführung in die Funktionsweise des P-touch ............15 ERSTE SCHRITTE................17 P-touch auspacken ......................17 Allgemeine Beschreibung ....................18 LC-Display und Tastatur ....................19 LC-Display ......................19 Tasten und ihre Funktionen ...................20 Stromversorgung......................22 Batterie / Akku .......................22 Netzadapter (AD-E001: für den H500 optional).............23 Verwenden des Lithium-Ionen-Akkus (BA-E001: für das H500 optional) ....23 Bandkassette einlegen....................26... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Um Verletzungen und Schäden zu vermeiden, weisen verschiedene Symbole auf wichtige Hinweise hin. Im Folgenden werden die Symbole und ihre Bedeutung erklärt: Weist auf eine potenzielle Gefahrensituation hin, die zu GEFAHR ernsten oder lebensgefährlichen Verletzungen führen kann, falls das Produkt ohne Beachtung der Warnungen und Anweisungen verwendet wird. - Seite 6 EINFÜHRUNG GEFAHR Lithium-Ionen-Akku (Im Lieferumfang des H500LI enthalten. Lithium-Ionen- Akku beim H500 optional.) Beachten Sie sorgfältig die für einen Umgang mit Lithium-Ionen-Akkus (im weiteren Verlauf „Akkus“ genannt) geltenden folgenden Vorsichtsmaßnahmen. Bei Nichtbeachtung dieser Vorsichtsmaßnahmen können Überhitzung, Auslaufen des Akkus oder Risse im Akku zu elektrischem Schlag, Kurzschluss, Explosion, Rauchentwicklung, Feuer und somit zu Verletzungen von Personen oder Beschädigung des Produktes oder Sachschäden führen! Benutzen Sie den Akku ausschließlich für...
- Seite 7 GEFAHR Lithium-Ionen-Akku (Im Lieferumfang des H500LI enthalten. Lithium-Ionen- Akku beim H500 optional.) Das Austreten von (elektrolytischer) Versuchen Sie NIEMALS, einen Akku Flüssigkeit aus dem P-touch oder aus zu zerlegen, zu modifizieren oder zu dem Akku kann ein Anzeichen für einen reparieren.
- Seite 8 P-touch gelangen, sofort den Netzadapter Batterien/Akkus entfernen! abziehen und die Batterien entfernen. Um Schäden zu vermeiden, den Wenden Sie sich bitte an den Brother P-touch nicht fallen lassen oder starken Vertriebspartner, bei dem Sie den Drucker Erschütterungen aussetzen. gekauft haben.
- Seite 9 WARNUNG Alkali-Mangan-Batterien / Ni-MH-Akkus Befolgen Sie diese Richtlinien, um den Austritt von Batterieflüssigkeit, eine Wärmebildung und das Platzen der Batterie sowie die davon möglicherweise verursachten Verletzungen zu vermeiden. Batterien NICHT in offenes Feuer werfen, NIEMALS beschädigte, deformierte erwärmen, kurzschließen, aufladen oder oder auslaufende Batterien oder Akkus auseinandernehmen.
- Seite 10 NICHT verwenden. Nichtbeachtung dieser Warnung kann KEINE schweren Gegenstände auf zu Verletzungen oder zu Geräte- bzw. das Adapterkabel oder den Sachschäden führen. Brother Netzstecker stellen oder das übernimmt keine Verantwortung für Adapterkabel und den Netzstecker Unfälle oder Schäden, die durch die modifizieren oder beschädigen.
- Seite 11 VORSICHT Alkali-Mangan-Batterien / Ni-MH-Akkus Befolgen Sie diese Richtlinien, damit es nicht zum Austritt von Batterieflüssigkeit, zur Wärmebildung oder zum Bruch der Batterie kommt. Benutzen Sie im P-touch Lesen Sie vor dem Gebrauch von Ni- AUSSCHLIESSLICH spezifizierte MH-Akkus sorgfältig die Batterien oder Akkus! Verwenden Sie Gebrauchsanleitung der Akkus sowie KEINE Kombination von alten und des Akkuladegeräts durch und achten...
- Seite 12 EINFÜHRUNG VORSICHT P-touch Befolgen Sie diese Anleitungen, um kleinere Verletzungen oder Schäden am P-touch zu vermeiden. Den P-touch auf einer ebenen, Den P-touch NICHT in Umgebungen stabilen Oberfläche, z. B. auf einem mit hoher Luftfeuchtigkeit verwenden, Tisch, ablegen. z. B. in einem Badezimmer. P-touch oder Schriftband NIEMALS in Den P-touch NIEMALS nass werden Reichweite von Kleinkindern...
-
Seite 13: Allgemeine Hinweise
• Abhängig von den Umgebungsbedingungen und den angewandten Einstellungen können einige Zeichen oder Symbole schwer lesbar sein. • Brother TZe-Bänder mit dem P-touch verwenden. • NICHT am Band in der Kassette ziehen oder Druck darauf anwenden. Sonst könnte die Bandkassette oder der P-touch beschädigt werden. -
Seite 14: In Diesem Handbuch Verwendete Symbole
• Der P-touch verfügt über keine Ladefunktion zum Aufladen von Ni-MH-Akkus. • Das gedruckte Etikett kann von der Darstellung auf dem LC-Display abweichen. • Beachten Sie, dass Brother Industries, Ltd. keine Verantwortung für Schäden oder Verletzungen aller Art übernimmt, die sich aus Nichtbeachtung der in diesem Handbuch beschriebenen Vorsichtsmaßnahmen ergeben. -
Seite 15: Einführung In Die Funktionsweise Des P-Touch
Einführung in die Funktionsweise des P-touch Etiketten mit dem P-touch erstellen ERSTE SCHRITTE • P-touch vorbereiten. S. 17 EIN ETIKETT ERSTELLEN • Text eingeben und bearbeiten. Neben der Eingabe von Text unterstützt • Symbole und Piktogramme der P-touch viele verschiedene Formatierungsoptionen. - Seite 16 EINFÜHRUNG Ein Etikett durch Anschluss des P-touch an einen Computer erstellen ERSTE SCHRITTE Sie können diesen P-touch als eigenständigen P-touch-Etikettendrucker verwenden oder an einen PC/Mac anschließen und mit der beigefügten Software P-touch Editor komplexere Etiketten erstellen. Schließen Sie den P-touch über das beigefügte USB-Kabel an einen Computer an und installieren Sie die Software P-touch Editor und die Treiber.
-
Seite 17: Erste Schritte
ERSTE SCHRITTE P-touch auspacken Überprüfen Sie vor Verwendung des P-touch den Verpackungsinhalt auf folgende Komponenten: H500 P-touch USB-Kabel Trageschlaufe Starter-Bandkassette CD-ROM INSTALLATIONSANLEITUNG H500LI P-touch Netzadapter USB-Kabel Der Stecker kann je nach Land variieren. Lithium-Ionen-Akku Trageschlaufe Starter-Bandkassette CD-ROM INSTALLATIONSANLEITUNG P-touch auspacken... -
Seite 18: Allgemeine Beschreibung

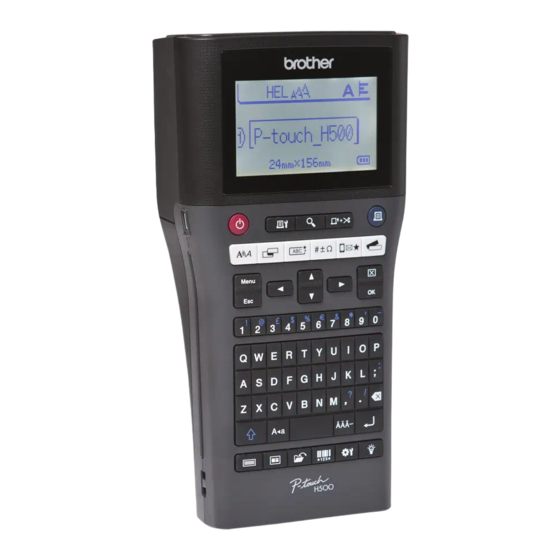

ERSTE SCHRITTE Allgemeine Beschreibung 1. Verschluss Akku-/ 5. Tastatur Bandfachabdeckung 6. Schneideeinheit 2. Bandausgabe-Schlitz 7. Bandkassettenfach 3. LC-Display 8. Bandlösehebel 4. Mini-USB-Anschluss 9. Druckkopf Ab Versand ist das LC-Display mit einer Schutzfolie vor Transportschäden geschützt. Ziehen Sie diese Folie vor Verwendung des P-touch ab. 1. -
Seite 19: Lc-Display Und Tastatur
LC-Display und Tastatur LC-Display 5. Blocktrennzeile Weist auf das Ende einer Blockzeile hin. 13 14 15 6. Cursor Zeichen werden links vom Cursor eingefügt. Zeigt die aktuelle Position der Dateneingabe an. 7. Zeilenumbruchzeichen Zeigt das Ende einer Textzeile an. 8. Akkuladestand Zeigt den verbleibenden Akkustand an. -
Seite 20: Tasten Und Ihre Funktionen
ERSTE SCHRITTE Tasten und ihre Funktionen Die Standardsprache ist „Deutsch“. 1. Ein-/Aus-Taste 7. Etikett Zum Ein- und Ausschalten des P-touch. Öffnet das Etikettenmenü, in dem 2. Druckoptionen Etiketten-Einstellungen vorgenommen Zur Auswahl der Nummerierungs- oder werden können. Spiegeldruckfunktion. 8. Rahmen 3. Vorschau Verwenden Sie diese Taste, um den Zeigt eine Vorschau des Etiketts an. - Seite 21 13. Esc 23. Leertaste Bricht eine Einstellungsänderung ab und • Gibt ein Leerzeichen ein. kehrt wieder zur Texteingabe bzw. zum • Beim Einstellen von Funktionen kann vorherigen Schritt zurück. mit dieser Taste die Standardeinstellung wiederhergestellt 14. Löschen werden. Löscht den gesamten eingegebenen Text oder den gesamten Text und die 24.
-
Seite 22: Stromversorgung
Akkus. Aktuelle Informationen zu empfohlenen Batterien / Akkus finden Sie unter http://solutions.brother.com/ Schließen Sie die Abdeckung, indem Sie die drei Haken an der Unterseite in die Schlitze am P-touch stecken. Drücken Sie dann die Abdeckung fest nach unten, bis sie hörbar einrastet. -
Seite 23: Netzadapter (Ad-E001: Für Den H500 Optional)
Netzadapter (AD-E001: für den H500 optional) Verwenden Sie für den P-touch den Netzadapter AD-E001. Die Netzadapter AD-18ES oder AD-24ES sind nicht kompatibel. Schließen Sie den Netzadapter direkt am P-touch an. Stecken Sie den Stecker des Netzadapters in den mit „DC IN 12 V“ gekennzeichneten Anschluss am P-touch. - Seite 24 ERSTE SCHRITTE Achten Sie beim erneuten Aufsetzen der Abdeckung darauf, dass die Haken richtig eingesetzt sind. Wenn Sie die Akku-/Bandfachabdeckung nicht anbringen können, stellen Sie sicher, dass der weiße Hebel in der oberen Position steht. Falls nicht, stellen Sie den Hebel nach oben und setzen Sie dann die Abdeckung ein. Lithium-Ionen-Akku entfernen Entfernen Sie die Akku-/Bandfachabdeckung, entnehmen Sie den Lithium-Ionen-Akku und bringen Sie anschließend die Abdeckung wieder an.
- Seite 25 Merkmale des Lithium-Ionen-Akkus Ein besseres Verständnis der Eigenschaften des Lithium-Ionen-Akkus ermöglicht es Ihnen, diesen optimal einzusetzen. • Der Betrieb oder das Lagern des Lithium-Ionen-Akkus an einem Ort mit hohen oder niedrigen Temperaturen kann dessen Alterung beschleunigen. Insbesondere der Betrieb eines fast vollständig (90 % und mehr) aufgeladenen Lithium-Ionen-Akkus an einem Ort mit hohen Temperaturen trägt erheblich zu dessen beschleunigter Alterung bei.
-
Seite 26: Bandkassette Einlegen
Bandkassette einlegen Sie können mit dem P-touch Bandkassetten mit einer Breite von 3,5 mm, 6 mm, 9 mm, 12 mm, 18 mm oder 24 mm verwenden. Verwenden Sie Bandkassetten von Brother mit dem -Zeichen. Entfernen Sie vor dem Einlegen der Bandkassette eine möglicherweise darin befindliche Schutzpappe. -
Seite 27: P-Touch Ein-/Ausschalten
Schließen Sie die Abdeckung. Wenn Sie die Akku-/Bandfachabdeckung nicht anbringen können, stellen Sie sicher, dass der weiße Hebel in der oberen Position steht. Falls nicht, stellen Sie den Hebel nach oben und setzen Sie dann die Abdeckung ein. • Versuchen Sie nicht, das Schriftband aus dem Bandausgabe-Schlitz zu ziehen, weil dadurch neben dem Schriftband auch das Farbband beschädigt werden kann. -
Seite 28: Automatische Abschaltung
ERSTE SCHRITTE Automatische Abschaltung Attribut Wert Attribut Wert Netzadapter Li-Ionen-Akku 10 Min 10 Min 20 Min 20 Min 30 Min 30 Min 40 Min 40 Min 50 Min 50 Min 12 h • Wenn Sie den Netzadapter nach der Einstellung für „Automatisch aus“ an den P-touch anschließen, wird die Einstellung für „Netzadapter“... -
Seite 29: Nur Vorlauf
Nur Vorlauf Bei dieser Funktion wird das Band ca. 24,5 mm vorgeschoben, so dass ein leeres Etikett aus der Bandkassette herausragt. Diese Maßnahme wird empfohlen, wenn Sie Textil-Aufbügelbänder verwenden, die mit einer Schere abgeschnitten werden sollten. Drücken Sie die Taste Vorl.&Schnitt. „Vorlauf&Schnitt?“... -
Seite 30: Sprache Und Einheit Einstellen
P-touch Editor und der Druckertreiber installiert werden. Wenn Sie Windows verwenden, installieren Sie den P-touch Editor, den Druckertreiber und die P-touch Update Software von der mitgelieferten CD-ROM. Wenn Sie einen Macintosh verwenden, können Sie Treiber, Software und Handbücher im Brother Solutions Center unter http://solutions.brother.com/ herunterladen. Sprache und Einheit einstellen... -
Seite 31: Funktionen
Software und Druckertreiber installieren Der Ablauf der Softwareinstallation hängt davon ab, welches Betriebssystem sich auf Ihrem Computer befindet. Neueste Treiber und Software können Sie im Brother Solutions Center auf der folgenden Website herunterladen: http://solutions.brother.com Ausführliche Informationen zur Aktualisierung der Software finden Sie im Benutzerhandbuch. - Seite 32 Installiert P-touch Editor, den Druckertreiber, P-touch Update Software und das Benutzerhandbuch. 2. Benutzerhandbuch Anzeige oder Installation des Benutzerhandbuchs. 3. Benutzerdefinierte Installation P-touch Editor, Druckertreiber, P-touch Update Software können einzeln zur Installation ausgewählt werden. 4. Brother Support Anzeige der Support-Website (Brother Solutions Center). Verwendung der P-touch Software...
- Seite 33 Folgen Sie den Bildschirmanweisungen, um die Einrichtung abzuschließen. Mit der P-touch Update Software kann nach Aktualisierungen gesucht werden. Wenn [Soll die P-touch Update Software verwendet werden, um die Software zu aktualisieren? (Für die Aktualisierung ist ein Internetanschluss erforderlich.)] erscheint, klicken Sie auf [Ja] oder [Nein]. Um neue Softwareversionen zu suchen und zu installieren, klicken Sie auf [Ja] und fahren Sie mit Schritt 5 fort.
-
Seite 34: Druckertreiber Deinstallieren
Klicken Sie auf - [Systemsteuerung] - [Hardware und Sound] - [Drucker]. Wählen Sie [Brother XX-XXXX] und klicken Sie auf [Diesen Drucker löschen] oder mit der rechten Maustaste auf das Symbol und anschließend auf [Löschen]. Klicken Sie mit der rechten Maustaste auf das Fenster [Drucker] und anschließend auf [Als Administrator ausführen] - [Servereigenschaften…]. - Seite 35 Klicken Sie auf [Systemsteuerung] im Fenster [Apps] - [Hardware und Sound] - [Geräte und Drucker]. Wählen Sie [Brother XX-XXXX] und klicken Sie auf [Gerät entfernen] oder mit der rechten Maustaste auf das Symbol und anschließend auf [Gerät entfernen]. Wenn eine Meldung der Benutzerkontensteuerung angezeigt wird, geben Sie das Kennwort ein und klicken Sie anschließend auf [Ja].
-
Seite 36: Software Deinstallieren
Klicken Sie auf [Apple-Menü] - [Systemeinstellungen] und dann auf [Drucken & Faxen] (Mac OS X v10.6.8) / [Drucken & Scannen] (OS X v10.7.x / OS X v10.8.x). Wählen Sie [Brother XX-XXXX] und klicken Sie auf [-]. Schließen Sie das Fenster [Drucken & Faxen] (Mac OS X v10.6.8) / [Drucken &... - Seite 37 Gedruckt in China LAD927001...
