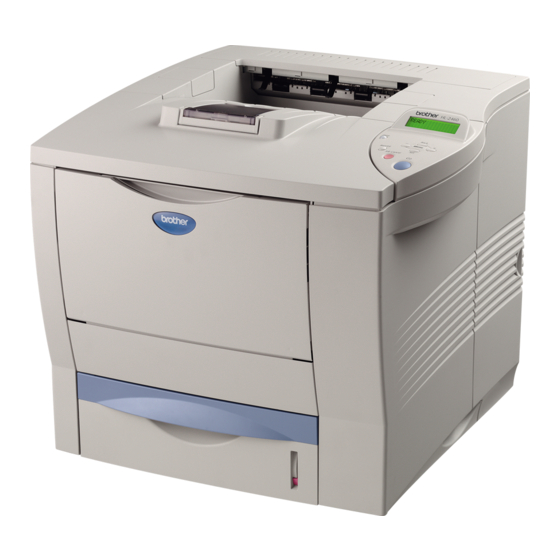

Brother HL-2460 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Brother Anleitungen
  4. Drucker
  5. HL-2460
  6. Benutzerhandbuch
Brother HL-2460 Benutzerhandbuch

Brother HL-2460 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für HL-2460:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
S
e
S
e
Sie müssen die Hardware einrichten und den Treiber installieren, bevor Sie den Drucker in Betrieb nehmen können. Bitte schlagen Sie
dazu in der Kurzanleitung zur Inbetriebnahme nach, die Sie als Beilage und auf der CD-ROM finden.
Es wird empfohlen, dieses Handbuch vor Gebrauch des Druckers gründlich zu lesen und die CD-ROM so aufzubewahren, dass Sie
dort später schnell nachschlagen können.
Die neuesten Treiber und Informationen erhalten Sie beim Brother Solutions Center, der Support-Website für Brother-Kunden, unter
http://solutions.bother.com.
B
r
o
t
h
e
r
B
r
o
t
h
e
r
r
i
e
H
r
i
e
H
B
e
n
u
t
z
B
e
n
u
t
z
L
a
s
e
r
d
r
u
L
a
s
e
r
d
r
u
L
-
2
L
-
e
r
h
a
n
d
b
u
e
r
h
a
n
d
b
c
k
e
r
c
k
e
r
4
6
2
4
6
c
h
u
c
h
0
0
versionF

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Brother HL-2460

Inhaltszusammenfassung für Brother HL-2460

  • Seite 1 Es wird empfohlen, dieses Handbuch vor Gebrauch des Druckers gründlich zu lesen und die CD-ROM so aufzubewahren, dass Sie dort später schnell nachschlagen können. Die neuesten Treiber und Informationen erhalten Sie beim Brother Solutions Center, der Support-Website für Brother-Kunden, unter http://solutions.bother.com.
  • Seite 2 Laserdrucker Serie HL-2460 BENUTZERHANDBUCH In diesem Handbuch gelten die folgenden Schreibweisen: Warnung: Diese Warnungen müssen beachtet werden, denn sonst besteht Verletzungsgefahr! Achtung: Diese Hinweise müssen für einen fehler- und schadenfreien Betrieb des Druckers beachtet werden. Hinweis: Hinweise und nützliche Tipps zum Betrieb des Druckers.
  • Seite 3 Warnung: • In diesem Drucker befinden sich Hochspannungselektroden. Schalten Sie den Drucker vor dem Austausch von Verbrauchsmaterial, dem Reinigen und dem Beseitigen von Papierstaus stets aus, und ziehen Sie das Netzkabel aus der Steckdose. • Fassen Sie den Stecker nie mit feuchten Händen an, sonst besteht Stromschlaggefahr!.
  • Seite 4 ® ® ü ® ü ü ® ® ü ® ü ü Ü Ü Ü – – – – – –...

  • Seite 5: Inhaltsverzeichnis

    ä ä ä ä ä ä " " " " " " " " " " " " ö ö ö " " " " " " " " " " " " " " " " " " ä ä...
  • Seite 6 ü & ü & ü & – – – ü ü ü...
  • Seite 7 ü ü ü Ä Ä Ä Ü Ü Ü Ü Ü Ü Ü Ü Ü Ü Ü Ü Ü Ü Ü Ü " Ü " Ü " Ü " Ü " Ü "...
  • Seite 8 Ö Ö Ö ö ö ö ü ü ü ä ä ä ä ä ä ä ä ä...
  • Seite 9 " " " " " " ä ä ä Ö Ö Ö ö ö ö ü ü ü viii...
  • Seite 10 ä ä ä ä ä ä ü ü ü ü ü ü ö ö ö...
  • Seite 11 Ä Ä Ä ä ä ä ™ ™ ™ ü ü ü ä ä ä...

  • Seite 12: Konformitätserklärung (Für Europa)

    TAR ist ein in den USA eingetragenes Warenzeichen. ® Der Sinn des internationalen NERGY Programms besteht darin, die Herstellung und Verbreitung von stromsparenden Büromaschinen zu fördern. ® Als Partner im NERGY Programm hat Brother Industries, Ltd. ermittelt, dass ® dieses Produkt die NERGY Richtlinien erfüllt.
  • Seite 13 Laserbestimmungen IEC 60825 Spezifikation (nur 220-240 V Modell) Dieser Drucker ist ein Laserprodukt der Klasse 1 gemäß der IEC 60825 Spezifikationen. Das nachstehende Etikett ist deshalb für die entsprechenden Länder angebracht. CLASS 1LASER PRODUCT APPAREIL Å LASER DE CLASSE 1 LASER KLASSE 1 PRODUKT Dieser Drucker ist mit einer Laser-Diode der Klasse 3B ausgestattet, die in der Scannereinheit unsichtbare Laserstrahlen ausstrahlt.

  • Seite 14: Sicherheitshinweise

    Sicherheitshinweise WICHTIG: Ihrer Sicherheit zuliebe Für den sicheren Betrieb muss der Drucker mit dem mitgelieferten 3-adrigen Kabel an eine geerdete Steckdose angeschlossen werden. Jegliche mit diesem Drucker verwendeten Verlängerungskabel müssen ebenfalls ordnungsgemäß geerdet und mit den landesüblichen Steckern versehen sein. Fehlerhafte Verlängerungskabel können zu Verletzungen und Beschädigung des Geräts führen.
  • Seite 15 Der Inhalt des Handbuches und die technischen Daten des Produkts können ohne vorherige Ankündigung geändert werden. Die Firma Brother behält sich das Recht vor, die technischen Daten und den Inhalt dieses Handbuchs ohne vorherige Bekanntgabe zu ändern und übernimmt keine Haftung für etwaige Fehler in diesem Handbuch oder daraus möglicherweise resultierende Schäden.
  • Seite 16 KAPITEL 1 ALLGEMEINE BESCHREIBUNG DES DRUCKERS...

  • Seite 17: Kapitel 1 Allgemeine Beschreibung Des Druckers

    KAPITEL 1 ALLGEMEINE BESCHREIBUNG DES DRUCKERS Vergewissern Sie sich beim Auspacken des Druckers, dass folgende Teile mitgeliefert wurden: ➀ ➃ ➄ ➂ ➅ ➁ Abb. 1-1 Tonerkassette Dokumentation (Kurzanleitung zur Inbetriebnahme und Sicherheitshinweise) CD-ROM Drucker Netzkabel Papierkassette...
  • Seite 18 ✒ ✒ ✒ ✒ Hinweis: • Ein Schnittstellenkabel ist nicht als Standardzubehör im Lieferumfang enthalten. Einige Computer haben sowohl eine USB- als auch eine parallele Schnittstelle. Bitte besorgen Sie ein geeignetes Kabel für die Schnittstelle, die Sie zu verwenden beabsichtigen. •...

  • Seite 19: Ersteinrichtung

    KAPITEL 1 ALLGEMEINE BESCHREIBUNG DES DRUCKERS ® Der Inhalt der CD-ROM (für Windows -Benutzer) Ersteinrichtung Hier können Sie sich das Einrichten des Geräts von den ersten Hardware- Einstellungen bis zur Treiberinstallation im Video ansehen. Software installieren Außer dem Druckertreiber können die folgenden Dienstprogramme installiert werden.

  • Seite 20: Brother Solutions Center

    Handbücher Hier können Sie das Handbuch für den Drucker, das Netzwerkhandbuch sowie weitere Dokumentation einsehen. Brother Solutions Center Einführung in die Support-Website für Brother-Kunden. Hier können Sie ganz leicht die neuesten Treiber und zusätzliche Informationen für diesen Drucker abrufen. Wartungs-Tutorial Sehen Sie sich die Wartungsschritte für diesen Drucker im Video an.
  • Seite 21 KAPITEL 1 ALLGEMEINE BESCHREIBUNG DES DRUCKERS Der Inhalt der CD-ROM ® (nur für vernetzte Macintosh -Computer) Ersteinrichtung Hier können Sie sich das Einrichten des Geräts von den ersten Hardware- Einstellungen bis zur Treiberinstallation im Video ansehen. BR-Script PPD-Installation Druckertreiber (Näheres hierzu siehe Kapitel Dieser Drucker unterstützt das Mac Betriebssystem Version 8.51, 8.6, 9.0 und 9.04.
  • Seite 22 Brother Solutions Center Einführung in die Support-Website für Brother-Kunden. Hier können Sie ganz leicht die neuesten Treiber und zusätzliche Informationen für diesen Drucker abrufen. Wartungs-Tutorial Sehen Sie sich die Wartungsschritte für diesen Drucker im Video an. Wir empfehlen, diese Videos vor der Inbetriebnahme des Druckers anzusehen.
  • Seite 23 KAPITEL 1 ALLGEMEINE BESCHREIBUNG DES DRUCKERS Ü Ü Abb. 1-2 Bedienungsfeld Ausgabeschacht für Druckseite nach unten Klappe an der Papierausgabe Abdeckung Multifunktionsschacht Multifunktionsklappe Obere Papierkassette (Schacht 1)
  • Seite 24 Abb. 1-3 Ausgabeschacht für Druckseite nach oben Netzanschluss Netzschalter Paralleler Schnittstellenanschluss USB-Anschluss Serieller Kabelanschluss Netzwerkkartensteckplatz (nur bei HL-2460) Kartensteckplatz (für optionale CompactFlash Karte)
  • Seite 25 KAPITEL 1 ALLGEMEINE BESCHREIBUNG DES DRUCKERS Beachten Sie vor der Inbetriebnahme des Geräts die folgenden Hinweise. Schließen Sie das Gerät nur an ein Stromnetz an, das den folgenden Anforderungen entspricht: Wechselstrom: ±10% der Nennspannung des jeweiligen Landes Netzfrequenz: 50/60 Hz (220 V – 240 V) oder 50/60 Hz (110 V – 120 V) Das Netzkabel darf einschließlich Verlängerungen höchstens 5 Meter lang sein.
  • Seite 26 Optimale Betriebsbedingungen Achten Sie darauf, dass die Betriebsumgebung den folgenden Angaben entspricht: Mögliche Betriebsbedingungen Raumtemperatur: 10°C bis 32,5°C Relative Luftfeuchtigkeit: 20% bis 80% (ohne Kondensation) Empfohlene Betriebsbedingungen Raumtemperatur: 17,5°C bis 25°C Relative Luftfeuchtigkeit: 30% bis 70% (ohne Kondensation) Das Gerät muss auf einer waagerechten Fläche mit ausreichend Abstand nach allen Seiten aufgestellt werden (siehe Platzbedarf auf der nächsten Seite).
  • Seite 27 KAPITEL 1 ALLGEMEINE BESCHREIBUNG DES DRUCKERS Platzbedarf Lassen Sie genug Abstand um den Drucker, da dies für den Betrieb unerlässlich ist. Der empfohlene (Mindest-)Abstand lautet wie folgt: Keine Optionen Optionale Duplexeinheit, Papierkassette und Mailbox installiert 10 cm 50 cm 40 cm 60 cm 10 cm 60 cm...
  • Seite 28 • Setzen Sie den Drucker nicht direkter Sonneneinstrahlung aus. Muss der Drucker neben einem Fenster aufgestellt werden, so schützen Sie ihn bitte mit Sonnenblenden oder schweren Vorhängen vor direktem Sonnenlicht. • Stellen Sie den Drucker nicht in der Nähe anderer elektronischer Geräte auf.
  • Seite 29 KAPITEL 1 ALLGEMEINE BESCHREIBUNG DES DRUCKERS – – – – Die Papierkassetten und Displayanzeigen werden in diesem Handbuch folgendermaßen bezeichnet: Obere Papierkassette Schacht 1 Multifunktionsschacht MF-Schacht Optionale 2. Papierkassette Schacht 2/3/4 Optionale Duplexeinheit zum doppelseitigen Drucken Optionale Mailbox Klicken Sie in der folgenden Tabelle auf die Häkchen, um zur jeweiligen Darstellung der Druckmethode zu springen.
  • Seite 30 ✒ ✒ ✒ ✒ Hinweis: Wir empfehlen zum Bedrucken von dickem Papier, Etiketten oder Karten das Druckmedium je nach Gewicht entsprechend den obigen Tabellen im Druckertreiber einzustellen. Schacht 1 MF-Schacht Schacht 2/3/4 Papierformat A4, Letter, Legal, B5(JIS), A4, Letter, Legal, B5(JIS), A4, Letter, Legal, B5 (JIS), B5(ISO), Executive, A5, B5(ISO), Executive, A5,...
  • Seite 31 KAPITEL 1 ALLGEMEINE BESCHREIBUNG DES DRUCKERS Folgende Druckverfahren (Ausgabekassette) werden für die unterschiedlichen Papierarten (Druckmedien) empfohlen: Klicken Sie in der folgenden Tabelle auf die Häkchen, um zur jeweiligen Darstellung der Druckmethode zu springen. Druckmedien Druckseite nach Druckseite nach oben Hinweise: unten ✔...

  • Seite 32: Treibereinstellungen Für Die Druckmedien

    Treibereinstellungen für die Druckmedien Sie können die folgenden Druckmedien in den Treibereinstellungen wählen: Siehe hierzu auch "Eigenschaften des Druckertreibers" in Kapitel 2. • Normalpapier: 60 bis 105 g/m • Dickeres Papier: 105 bis 150 g/m • Dickes Papier: 150 g bis 200 g/m •...

  • Seite 33: Bedruckbarer Bereich

    KAPITEL 1 ALLGEMEINE BESCHREIBUNG DES DRUCKERS Bedruckbarer Bereich Die folgende Abbildung zeigt den bei Verwendung der PCL-Emulation bedruckbaren Bereich. Hochformat Ränder 4,2 mm 6,01 mm 4,2 mm 6,01 mm Abb. 1-6 Querformat Ränder 4,2 mm 5 mm 4,2 mm 5 mm Abb.
  • Seite 34 ☛ ☛ ☛ ☛ 1. Ziehen Sie die Papierkassette aus dem Drucker. ☛ ☛ ☛ ☛ 2. Halten Sie den Riegel der Seitenführung gedrückt, und passen Sie die Papierführungen an das Papierformat an. Vergewissern Sie sich, dass die Schieber richtig in den Aussparungen einrasten. Abb.
  • Seite 35 KAPITEL 1 ALLGEMEINE BESCHREIBUNG DES DRUCKERS ✒ ✒ ✒ ✒ Hinweis: Bei Papier im Format Legal halten Sie die Universalentriegelung gedrückt und ziehen die Rückwand der Papierkassette nach hinten. ☛ ☛ ☛ ☛ 3. Legen Sie Papier in die Kassette ein. Vergewissern Sie sich, dass das Papier flach in der Kassette liegt und höchstens bis zur Markierung M reicht.
  • Seite 36 ☛ ☛ ☛ ☛ 5. Ändern Sie die folgenden Einstellungen im Druckertreiber: <PCL-Treiber> Auswahl von Papiergröße, Druckmedium, etc. Auswahl der Papierquelle etc. <PS-Treiber> Wahl der Papiergröße Schacht 1 wählen. 1-20...
  • Seite 37 KAPITEL 1 ALLGEMEINE BESCHREIBUNG DES DRUCKERS ✒ ✒ ✒ ✒ Hinweis: Wird beim Bedrucken von kleineren Papiergrößen oder schwerem Papier das Papier häufig falsch oder mehrere Blätter auf einmal eingezogen, so stellen Sie den Regler für die Papierdicke am Boden der Papierkassette folgendermaßen ein: Die in dieser Abbildung dargestellten Schalterstellungen sind die Standardeinstellungen.

  • Seite 38: Einstellen Der Schacht-Kennung (Nur Bei Installiertem Unteren Schacht)

    Einstellen der Schacht-Kennung (nur bei installiertem unteren Schacht) Sollte jemand zwischenzeitlich die Kassette in einen anderen Schacht einsetzen und Sie unwissentlich Daten drucken, so wählt der Treiber trotzdem automatisch den richtigen Schacht und führt den Druck gemäß dieser Einstellung aus. Blaue Schacht-Kennung Abb.
  • Seite 39 KAPITEL 1 ALLGEMEINE BESCHREIBUNG DES DRUCKERS ✒ ✒ ✒ ✒ Hinweis: • Für einen fehlerfreien Druck muss die Papierformateinstellung in Ihrer Software dem in die Kassette eingelegten Papier entsprechen. • Wenn die Vorgabe des Papierformats im Druckmenü Ihres Anwendungsprogramms nicht unterstützt wird, können Sie das Format über das Menü...
  • Seite 40 ☛ ☛ ☛ ☛ 3. Legen Sie das Papier so in die Multifunktionskassette ein, dass es hinten in der Kassette anliegt und höchstens bis zur Markierung M reicht. Bis zur Markierung M. Abb. 1-13 ✒ ✒ ✒ ✒ Hinweis: Achten Sie darauf, dass der Papierstapel ordentlich in der Multifunktionskassette liegt.
  • Seite 41 KAPITEL 1 ALLGEMEINE BESCHREIBUNG DES DRUCKERS Zum Bedrucken von Sonderpapier wie z.B. Umschlägen, Etiketten, dickem Papier, etc. öffnen Sie die Papierausgabe für das Drucken mit der Druckseite nach oben. Siehe auch “Das Bedrucken von Umschlägen” bzw. “Das Bedrucken von Etiketten, Folien etc.” in diesem Kapitel.
  • Seite 42 <PS-Treiber> Wahl der Papiergröße MF-Schacht wählen. 1-26...

  • Seite 43: Nicht Geeignete Umschläge

    KAPITEL 1 ALLGEMEINE BESCHREIBUNG DES DRUCKERS ä ä Nicht geeignete Umschläge • Beschädigte, zerknitterte oder unregelmäßig geformte Briefumschläge • Stark glänzende oder stark strukturierte Umschläge • Umschläge mit Klammern oder Verschlüssen. • Selbstklebende Umschläge • Gefütterte Umschläge • Schlecht gefalzte Umschläge •...
  • Seite 44 ✒ ✒ ✒ ✒ Hinweis: • Vor dem Bedrucken muss der Umschlagstapel gut aufgefächert werden, um Fehleinzug und Papierstaus zu vermeiden. • Legen Sie nicht verschiedene Papierarten gleichzeitig ein, sonst können Sie einen Fehleinzug oder Papierstau verursachen. • Bedrucken Sie Umschläge nicht mit der Einstellung für doppelseitigen Druck.
  • Seite 45 KAPITEL 1 ALLGEMEINE BESCHREIBUNG DES DRUCKERS ☛ ☛ ☛ ☛ 2. Öffnen Sie die Klappe der Multifunktionskassette. Abb. 1-17 ☛ ☛ ☛ ☛ 3. Öffnen Sie die Papierausgabe für Druckseite nach oben und ziehen Sie bei Bedarf deren Papierstütze heraus. Abb.
  • Seite 46 ☛ ☛ ☛ ☛ 4. Legen Sie die Umschläge so in die Multifunktionskassette ein, dass sie hinten in der Kassette anliegen und höchstens bis zur Markierung M reichen. Bis zur Markierung M. Abb. 1-19 ✒ ✒ ✒ ✒ Hinweis: Achten Sie darauf, dass der Papierstapel ordentlich in der Multifunktionskassette liegt.
  • Seite 47 KAPITEL 1 ALLGEMEINE BESCHREIBUNG DES DRUCKERS ☛ ☛ ☛ ☛ 6. Ändern Sie die folgenden Einstellungen im Druckertreiber: <PCL-Treiber> Umschlag, Druckmedium, etc. auswählen MF-Schacht wählen. <PS-Treiber> Wahl der Umschlaggröße MF-Schacht wählen. 1-31...
  • Seite 48 Druckergebnis zu gewährleisten. ✒ ✒ ✒ ✒ Hinweis: Brother International Ltd. übernimmt keine Garantie und gibt keine Empfehlung für die Verwendung bestimmter Umschläge, da deren Beschaffenheit vom jeweiligen Hersteller geändert werden kann. Der Benutzer trägt die alleinige Verantwortung für die Qualität der Umschläge und die mit ihnen erzielte Druckleistung.

  • Seite 49: Nicht Geeignete Sonderpapierarten

    KAPITEL 1 ALLGEMEINE BESCHREIBUNG DES DRUCKERS ä ä Nicht geeignete Sonderpapierarten • Beschädigtes, zerknittertes oder unregelmäßig geformtes Papier Abb. 1-21 ✒ ✒ ✒ ✒ Hinweis: • Bevor Sie gelochte Papierarten wie Organisatorblätter einziehen, sollten Sie diese gut auffächern, damit sie nicht aneinander haften und einen Papierstau verursachen.
  • Seite 50 ☛ ☛ ☛ ☛ 1. Öffnen Sie den Multifunktionsschacht und senken Sie die Klappe vorsichtig Abb. 1-22 ☛ ☛ ☛ ☛ 2. Ziehen Sie die Klappe der Multifunktionskassette heraus. Abb. 1-23 1-34...
  • Seite 51 KAPITEL 1 ALLGEMEINE BESCHREIBUNG DES DRUCKERS ☛ ☛ ☛ ☛ 3. Öffnen Sie die Papierausgabe (Druckseite nach oben). Abb. 1-24 ✒ ✒ ✒ ✒ Hinweis: Ziehen Sie die Klappe der Ausgabe für Druckseite nach oben heraus. ☛ ☛ ☛ ☛ 4. Legen Sie das Papier so in die Multifunktionskassette ein, dass es hinten in der Kassette anliegt und höchstens bis zur Markierung M reicht.
  • Seite 52 ✒ ✒ ✒ ✒ Hinweis: Achten Sie darauf, dass der Papierstapel ordentlich in der Multifunktionskassette liegt. Andernfalls kann das Papier möglicherweise nicht korrekt eingezogen werden, was zu schiefen Ausdrucken und Papierstaus führen kann. ☛ ☛ ☛ ☛ 5. Halten Sie den Riegel der Seitenführung gedrückt, und passen Sie die Papierführung dem Papierformat an.
  • Seite 53 KAPITEL 1 ALLGEMEINE BESCHREIBUNG DES DRUCKERS ☛ ☛ ☛ ☛ 6. Wählen Sie die folgenden Einstellungen im Druckertreiber: <PCL-Treiber> Auswahl von Papiergröße, Druckmedium, etc. MF-Schacht wählen <PS-Treiber> Wahl der Papiergröße MF-Schacht 1-37...
  • Seite 54 Wenn die Papierausgabe für Papier mit der Druckseite nach oben geöffnet ist, bietet der Drucker einen geraden Papierweg von der Papierkassette bzw. der Multifunktionskassette zur Ausgabe. Machen Sie hiervon Gebrauch, wenn Sie auf Sonderpapier drucken, das relativ dick ist oder nicht gebogen werden soll (z.B.
  • Seite 55 KAPITEL 1 ALLGEMEINE BESCHREIBUNG DES DRUCKERS Wenn Sie Papier in die Multifunktionskassette einlegen und die Einstellung MAN. ZUFUHR = EIN im PAPIER-Modus (Bedienungsfeld) aktiviert ist, zieht der Drucker das Papier ausschließlich aus der Multifunktionskassette ein. ✒ ✒ ✒ ✒ Hinweis: Bei manuellem Papiereinzug ist folgendes zu beachten: •...

  • Seite 56: Kapitel 2 Treiber Und Software

    KAPITEL 2 TREIBER UND SOFTWARE...

  • Seite 57: C K E R T R E I B E R

    Computer verwendeten Format in das von einem bestimmten Drucker benötigte Format – für gewöhnlich eine Druckerbefehls- oder Seitenbeschreibungssprache – übersetzt. Die beiliegende CD-ROM enthält Druckertreiber für die folgenden Betriebssysteme. Sie können auch die neuesten Druckertreiber vom Brother Solutions Center (http://solutions.brother.com) herunterladen. ® ®...

  • Seite 58: Registerkarte "Grundeinstellungen

    Ausführliche Informationen finden Sie in der Online-Hilfe des Druckertreibers. Außerdem können Sie zum Ändern der Einstellungen auch auf die Illustration links auf der Registerkarte klicken. ❖ Registerkarte "Grundeinstellungen" Auswahl von Papiergröße, mehrseitigem Druck, Ausrichtung usw. Auswahl der Papierquelle etc.

  • Seite 59: Registerkarte "Erweitert

    KAPITEL 2 TREIBER UND SOFTWARE ❖ Registerkarte "Erweitert" Klicken Sie auf die folgenden Symbole, um die Einstellungen zu ändern: Druckqualität Duplexdruck Wasserzeichen Seiteneinstellungen Geräteoptionen Ziel...

  • Seite 60: Druckqualität

    600 dpi Fein HQ1200: Beim Druck mit voller Druckwerk- Geschwindigkeit liefert die Brother HQ1200 Technologie die beste Druckqualität. • Ist der manuelle Druck gewählt, so können Sie die Optionen für Helligkeit, Kontrast, Grafikmodus und TrueType-Modus manuell ändern. • Toner Sparen Mit Hilfe des Tonersparmodus, durch den die Druckdichte verringert wird, können Sie Betriebskosten sparen.
  • Seite 61 KAPITEL 2 TREIBER UND SOFTWARE ♦ Geräteoptionen Auf dieser Registerkarte können Sie die folgenden Druckfunktionen einstellen: Aufträge spulen (Näheres hierzu siehe Kapitel Quick Print Setup Stromsparintervall Status Monitor Makros Administrator Befehl/Datei einfügen Ganzseitendruck Datum und Uhrzeit drucken Einstellung Druckdichte 2–5...
  • Seite 62 Aufträge spulen Sie können Dokumente erneut ausdrucken, ohne nochmals die Daten (sofern nicht "Sicheres Drucken" eingestellt ist) vom PC an den Drucker zu senden, da der Drucker die für die Reprint-Funktion ausgewiesenen Daten speichert. • Letzten Auftrag wiederholen: Der letzte Druckauftrag wird erneut gedruckt.

  • Seite 63: Registerkarte Zubehör

    KAPITEL 2 TREIBER UND SOFTWARE Registerkarte Zubehör Tragen Sie installiertes Zubehör auf dieser Registerkarte ein und nehmen Sie die entsprechenden Einstellungen vor. Sie können Zubehör manuell oder automatisch hinzufügen und entfernen, sofern das Zubehör im Drucker installiert ist. Einstellungen für Papierkassetten usw. entsprechen den installierten Optionen. Automatisches Erfassen der Druckeroptionen Diese Funktion erfasst automatisch die derzeit verfügbare Zusatzausrüstung und die verfügbaren Funktionen erscheinen im...

  • Seite 64: Registerkarte "Support

    ❖ Registerkarte "Support" • Sie können die neuesten Treiber vom Brother Solutions Center herunterladen. • Hier können Sie die Treiberversion überprüfen. • Hier können Sie die aktuellen Treibereinstellungen überprüfen. • Hier können Sie die Konfigurationsseite, Testseite usw. drucken.

  • Seite 65: E I G E N S C H A F T E N D E S P S - D R U C K E R T R E I B E R S ( N U R W I N D O W S )

    KAPITEL 2 TREIBER UND SOFTWARE Ausführliche Informationen finden Sie in der Online-Hilfe des Druckertreibers. ❖ Registerkarte "Details" Wählen Sie den Anschluss, an den Ihr Drucker angeschlossen ist oder den Pfad zum verwendeten Netzwerkdrucker. Wählen Sie den installierten Druckertreiber.

  • Seite 66: Registerkarte "Papier

    ❖ Registerkarte "Papier" Stellen Sie Papiergröße, mehrseitigen Druck, Ausrichtung usw. ein. Auswahl der Papierquelle. Sind Duplexeinheit oder Mailbox am Drucker installiert, so fügen Sie die installierten Optionen zuerst auf der Registerkarte "Geräteoptionen" hinzu. Klicken Sie dann auf dieses Symbol, um die Funktionen für diese optionalen Geräte einzustellen.

  • Seite 67: Registerkarte Grafik

    KAPITEL 2 TREIBER UND SOFTWARE ❖ Registerkarte Grafik Stellen Sie Druckqualität usw. ein. 2-11...

  • Seite 68: Registerkarte Geräteoptionen

    ❖ Registerkarte Geräteoptionen Klicken Sie auf die zu ändernde Einstellung und wählen Sie dann eine neue im zugehörigen Listenfeld. Tonersparmodus Stromsparmodus Druckmedium Hi-R-Einstellung Sortieren (nur bei installierter HDD oder CompactFlash Karte) Auftrag spulen Wählen Sie das installierte Zubehör aus der Liste aus. 2-12...
  • Seite 69 KAPITEL 2 TREIBER UND SOFTWARE Aufträge spulen Sie können Dokumente erneut drucken, ohne die Daten oder das Kennwort (sofern nicht "Sicheres Drucken" eingestellt ist) neu über den PC zu senden, da der Drucker die für die Reprint-Funktion ausgewiesenen Daten speichert. Weitere Informationen hierzu finden Sie in Kapitel 3.
  • Seite 70 ♦ Automatischer E-Mail-Druck Das Programm für den Automatischen E-Mail-Druck holt elektronische Post automatisch zu einem bestimmten Zeitpunkt ab und druckt sie aus. Außerdem kann man vorgeben, dass Nachrichten von einem bestimmten Absender oder Betreff automatisch abgerufen und gedruckt werden. Elektronische Post nach Absender oder Betreff suchen und automatisch drucken Sobald eine E-Mail-Nachricht eingeht, wird sie automatisch ausgedruckt.

  • Seite 71: Bradmin Professional

    ü ü ♦ BRAdmin Professional BRAdmin Professional ist ein Programm zur Verwaltung netzwerkfähiger Brother-Drucker, das unter Windows 95/98/Me, Windows NT4.0 und Windows 2000 läuft und die komfortable Konfiguration und Statusprüfung Ihrer netzwerkfähigen Drucker ermöglicht. ♦ Brother Speicherverwaltungsprogramm Mit dem Brother Speicherverwaltungsprogramm können Sie Druckerformulare bearbeiten, die Sie auf der CompactFlash oder 2,5-Zoll HDD Karte gespeichert haben.

  • Seite 72: Assistent Zur Installation Des Netzwerktreibers

    ♦ Assistent zur Installation des Netzwerktreibers Verwenden Sie den Brother Assistenten zur Installation des Netzwerktreibers und sparen Sie sich Zeit und Mühe durch die automatische Installation und Konfiguration vernetzter, unter TCP/IP betriebener Brother Drucker. Mit dem Assistenten können Sie die TCP/IP-Einstellungen des Druckers konfigurieren und vorgeben, welcher Druckertreiber verwendet werden soll.
  • Seite 73 KAPITEL 2 TREIBER UND SOFTWARE ü ü Zur Installation der Software von der beiliegenden CD-ROM gehen Sie wie folgt vor: ☛ ☛ ☛ ☛ 1. Legen Sie die CD-ROM in das CD-ROM-Laufwerk ein. Nun erscheint automatisch das erste Fenster. Klicken Sie andernfalls auf Start, wählen Sie Ausführen, geben Sie den Buchstaben des CD-Laufwerks und \START.EXE ein (zum Beispiel D:\START.EXE).

  • Seite 74: Treiber Für Apple Laserwriter

    Der Apple LaserWriter Treiber ist möglicherweise bereits auf Ihrem System installiert. Ansonsten können Sie ihn unter http://www.apple.com abrufen. Die LaserWriter 8 Versionen 8.4.3 und 8.7 wurden mit dem Brother HL-2460 getestet. ❖ PostScript-Druckerbeschreibungsdateien (PPD- Dateien) Die PPD-Dateien ermöglichen in Verbindung mit dem Apple LaserWriter 8 Treiber den Zugriff auf die Druckereigenschaften und die Kommunikation zwischen Computer und Drucker.

  • Seite 75: Macintosh-Druckertreiber Installieren

    KAPITEL 2 TREIBER UND SOFTWARE ❖ Macintosh-Druckertreiber installieren <Für Netzwerk-Benutzer> ☛ ☛ ☛ ☛ 1. Schalten Sie Ihren Macintosh ein. Legen Sie die CD in das CD-ROM- Laufwerk ein. Nun erscheint automatisch folgendes Fenster: ☛ ☛ ☛ ☛ 2. Zur Installation der BR-Script PPD-Datei klicken Sie auf dieses Symbol. ☛...

  • Seite 76: T I S C H E E M U L A T I O N S A U S W A H L

    Dieser Drucker verfügt über eine automatische Emulationsauswahl. Wenn er Daten vom Computer empfängt, analysiert er diese und stellt dann den passenden Emulationsmodus ein. Diese Funktion wurde werkseitig aktiviert. Der Drucker kann zur Auswahl der Emulation auf die folgenden Kombinationen zurückgreifen: EPSON (voreingestellt) HP LaserJet HP LaserJet...
  • Seite 77 KAPITEL 2 TREIBER UND SOFTWARE ✒ ✒ ✒ ✒ Hinweis: Wenn die automatische Emulationsauswahl aktiviert ist, gilt folgendes: • Da der Drucker anhand der gesandten Daten nicht zwischen dem EPSON- und dem IBM-Emulationsmodus unterscheiden kann, müssen Sie für die automatische Emulationsauswahl festlegen, welche dieser beiden Emulationen verwendet werden soll.
  • Seite 78 1 Stoppbit Xon/Xoff (Protokoll) DTR (ER) Robust Xon Ist eine Netzwerkkarte (Brother NC-4100h) installiert, so wählen Sie über das Bedienungsfeld NETZWERK aus. Bei Bedarf können Sie die Schnittstelle oder die seriellen Kommunikationsparameter auch manuell im Schnittstellenmodus über das Bedienungsfeld einstellen.
  • Seite 79 KAPITEL 2 TREIBER UND SOFTWARE ✒ ✒ ✒ ✒ Hinweis: Ist die automatische Schnittstellenauswahl aktiviert, so ist Folgendes zu beachten: • Für die automatische Schnittstellenauswahl benötigt der Drucker einige Sekunden. Wenn Sie den Druck beschleunigen wollen, wählen Sie die gewünschte Schnittstelle manuell im AUSWAHL-Menü des Modus SCHNITTSTELLE über das Bedienungsfeld aus.
  • Seite 80 Die Druckereinstellungen wurden vor der Auslieferung im Werk vorprogrammiert. Sie werden als "werkseitige Voreinstellungen" bezeichnet. Sie können den Drucker entweder mit den unveränderten werkseitigen Voreinstellungen betreiben, oder durch Eingabe Ihrer eigenen Benutzereinstellungen Ihren spezifischen Anforderungen anpassen. Siehe "Liste der werkseitigen Voreinstellungen" in Kapitel 3. ✒...

  • Seite 81: Kapitel 3 Bedienungsfeld

    KAPITEL 3 BEDIENUNGSFELD...
  • Seite 82 KAPITEL 3 BEDIENUNGSFELD Abb. 3-1...
  • Seite 83 − − − − Über sieben Tasten (Go, Job Cancel, Reprint, +, , Set, Back) können Sie die grundlegenden Druckervorgänge steuern und verschiedene Druckereinstellungen vornehmen. Bedienungsfeldmenü und Reprint-Einstellungen verlassen sowie Fehlermeldungen beseitigen. Druck aussetzen / fortsetzen. Job Cancel Bricht den gegenwärtigen Druckvorgang ab. Ruft das Reprint-Menü...
  • Seite 84 KAPITEL 3 BEDIENUNGSFELD Die Anzeige im Bedienungsfeld kann im aktuellen Status (MENÜ-, FEHLER- und REPRINT-Einstellungen) geändert werden, indem Sie einmal auf die Go-Taste drücken. Bei FEHLER-Meldungen ändert sich die Anzeige erst, wenn der Fehler beseitigt ist. Der Druck kann mit der Go-Taste pausiert werden. Drücken Sie anschließend erneut auf die Go-Taste, wird der Druck fortgesetzt und die Anzeige PAUSE verschwindet.
  • Seite 85 Über die Abbruchtaste können Sie die Verarbeitung oder den Druck von Daten abbrechen. Im Bedienungsfeld erscheint so lange die Meldung "STORNIERT DRUCK", bis der Auftrag vollständig abgebrochen wurde. Nach dem Abbruch des Auftrags kehrt der Drucker in den Bereitschaftszustand zurück. In jedem Zustand außer Datenempfang oder Druck wird im Display "Keine Daten!!!"...

  • Seite 86: A S T E

    KAPITEL 3 BEDIENUNGSFELD Möchten Sie ein Dokument, das gerade ausgedruckt wurde, noch einmal drucken, drücken Sie einfach die Reprint-Taste. Wenn Sie ein Dokument erstellt haben und es einem Kollegen zukommen lassen wollen, spulen Sie es einfach in einen nicht gesicherten Bereich des Druckers. Das Dokument kann dann von beliebigen Personen im Netzwerk oder über das Bedienungsfeld des Druckers erneut ausgedruckt werden.
  • Seite 87 So nutzen Sie den RAM-Speicher für die Reprint-Funktion : ☛ ☛ ☛ ☛ 1. Drücken Sie die Set-Taste im Bedienungsfeld, um den Bereitschaftsmodus zu verlassen, und wählen Sie im SETUP-Modus die Option RAMGRÖSSE. ☛ ☛ ☛ ☛ 2. Die Standardgröße des RAM-Speichers ist 0 MB. Drücken Sie die Taste, um die RAM-Größe für die Druckwiederholung um Schritte von jeweils 1 MB zu erhöhen.

  • Seite 88: Letzten Druckauftrag Wiederholen

    KAPITEL 3 BEDIENUNGSFELD Letzten Druckauftrag wiederholen Sie können den letzten Druckauftrag nochmals ausdrucken lassen, ohne die Daten erneut vom Computer zum Drucker senden zu müssen. ✒ ✒ ✒ ✒ Hinweise: • Ist die REPRINT-Funktion auf dem Bedienungsfeld deaktiviert und Sie drücken die Reprint-Taste, so erscheint auf dem Display kurzzeitig die Anzeige "KEINE DATEN GESP.".
  • Seite 89 ♦ Letzten Druckauftrag dreimal wiederholen ☛ ☛ ☛ ☛ 1. Aktivieren Sie über das Bedienungsfeld im SETUP-Modus die REPRINT- Funktion. ✒ ✒ ✒ ✒ Hinweise: Wenn Sie zum Druck den mit dem Drucker gelieferten Treiber benutzen, so haben die im Druckertreiber für das Spulen des Auftrags vorgenommenen Einstellungen Vorrang vor den über das Bedienungsfeld des Druckers eingegebenen Einstellungen.

  • Seite 90: Der Druck Von Daten Für Druck&Speicher

    KAPITEL 3 BEDIENUNGSFELD Der Druck von Daten für DRUCK&SPEICHER Mit dieser Funktion können Sie Daten mit dem Attribut DRUCK&SPEICHER erneut drucken, die gerade eben gedruckt wurden und nicht mit Sicherheitsauflagen versehen sind. Dokumente im Bereich DRUCK&SPEICHER sind allen zugänglich. Diese Funktion kann auch angewendet werden, wenn es sich um ein Dokument handelt, das später in einen Speicherordner verschoben werden soll.

  • Seite 91: Der Druck Von Speicher-Daten

    Der Druck von SPEICHER-Daten Mit dieser Funktion können Sie Dokumente erneut drucken, die im SPEICHER-Bereich des Druckerspeichers gespeichert wurden. In diesem Bereich gespeicherte Dokumente sind nicht kennwortgeschützt und für jeden über das Bedienungsfeld oder einen Web-Browser zugänglich. Wenn ein SPEICHER-Dokument zum Drucker gesandt wird, so wird es nicht sofort ausgedruckt.

  • Seite 92: Sichere Daten Drucken

    KAPITEL 3 BEDIENUNGSFELD SICHERE Daten drucken Sichere Dokumente sind kennwortgeschützt und können nur von Personen gedruckt werden, die das Kennwort wissen. Der Drucker druckt das Dokument nicht, wenn es an den Drucker gesendet wird. Sie müssen stattdessen den Druck über das Bedienungsfeld des Druckers (mit Kennwort) oder einen Web-Browser auslösen.

  • Seite 93: Sicherer Druck Von Dokumenten

    ♦ SICHERER Druck von Dokumenten Der Drucker hat keine zu KEINE DATEN Reprint Drücken Sie die druckenden Daten. GESP Taste. ↓ ↓ --REPRINT-- LETZTER AUFTRAG ↓ – Drücken Sie die oder Taste. ↓ --REPRINT-- SICHERE DATEI ↓ Drücken Sie die -Taste.

  • Seite 94: Keine Daten Für Die Druckwiederholung Im Speicher

    KAPITEL 3 BEDIENUNGSFELD ♦ Keine Daten für die Druckwiederholung im Speicher Befinden sich keine Reprint-Daten im Speicher und Sie drücken die Reprint-Taste, wird im Display "KEINE DATEN GESP" angezeigt. ♦ Zu wiederholenden Druckauftrag stornieren Wenn Sie die aktuelle Druckwiederholung abbrechen möchten, drücken Sie die Abbruchtaste.

  • Seite 95: Menüs Im Aktuellen Modus Anzeigen

    – – Wird die oder – Taste im On-Line-Zustand (BEREIT) gedrückt, wird der Drucker off-line geschaltet und das Menü auf dem Display angezeigt. Menüs im aktuellen Modus anzeigen Wird die oder – Taste im On-Line-Zustand gedrückt, wird der Drucker off- line geschaltet und der aktuelle Modus auf dem Display angezeigt.
  • Seite 96 KAPITEL 3 BEDIENUNGSFELD Wird die Set-Taste im On-Line-Zustand gedrückt, wird der Drucker off-line geschaltet und das aktuelle Menü auf dem Display angezeigt. Drücken Sie die Set-Taste, um das ausgewählte Menü oder die Zahl zu bestätigen. Nach dem Ändern von Menü oder Zahl wird rechts neben der Meldung kurz ein Sternchen angezeigt.
  • Seite 97 Wird die Back-Taste im On-Line-Zustand gedrückt, wird der Drucker off-line geschaltet und das aktuelle Menü auf dem Display angezeigt. Drücken Sie die Back-Taste, um von der aktuellen Menüstufe zur vorherigen Stufe zurückzukehren. Mit der Back-Taste können Sie bei der Eingabe von Zahlen außerdem zur vorhergehenden Stelle gehen.
  • Seite 98 KAPITEL 3 BEDIENUNGSFELD Die LED-Anzeigen leuchten oder blinken, um den aktuellen Druckerstatus anzuzeigen. DATEN (orange LED-Anzeige) Es sind noch Daten im Puffer des Druckers. Blinkt Empfängt oder verarbeitet Daten. Keine verbleibenden Daten 3-17...
  • Seite 99 Das Display zeigt den aktuellen Druckerstatus an. Beim Betätigen der Tasten auf dem Bedienungsfeld ändert sich das Display. Schalten Sie den Drucker off-line, zeigt das Display die ausgewählte Emulation an. Im Falle einer Störung weisen Sie die angezeigten Fehlermeldungen darauf hin, welcher Fehler behoben werden muss.
  • Seite 100 KAPITEL 3 BEDIENUNGSFELD Der Drucker ist off-line oder befindet sich im Stromsparmodus. Grün Druckbereit (allgemein) Druckt Aufwärmen Es ist ein Problem aufgetreten. (Fehler) Orange Menü wird ausgewählt (Einstellung) Druckwiederholzeit wird eingestellt Pause 3-19...

  • Seite 101: A Y - M E L D U N G E N

    Wahlweise können Sie die Meldungen in der zweiten Zeile des Displays wie nachstehend gezeigt anzeigen lassen. Wählen Sie dazu im SETUP-Modus im Menü UNTERES LCD die Option KEINE/SEITE/AUFTRAGSNAME. BEREIT BEREIT AUFTRAGSNAME BEREIT SEITE = XXXX 3-20...

  • Seite 102: D R U C K E R S T A T U S M E L D U N G E N 3

    Die Druckereinstellungen werden auf die BENUTZERWERTE ursprünglichen Werte zurückgesetzt. FAX SENDEN Ein Fax wird gesendet (Hilfe zu Faxfunktionen finden Sie beim Brother Solutions Center: http://solutions.brother.com ) FAXEMPFANG Ein Fax wird empfangen (Hilfe zu Faxfunktionen finden Sie beim Brother Solutions Center: http://solutions.brother.com )
  • Seite 103 − − − − Beim Betätigen der Menü-Tasten oder Back) beachten Sie bitte folgende Grundsätze: ♦ Wenn Sie 30 Sekunden lang keine Operation ausführen, wird auf dem Display automatisch BEREIT angezeigt. ♦ Wenn Sie zur Auswahl einer Einstellung die Set-Taste drücken, so erscheint rechts auf dem Display kurzzeitig ein Stern.
  • Seite 104 KAPITEL 3 BEDIENUNGSFELD ♦ Zum Beispiel: Einstellung MF VORRANG aktivieren Bei dieser Einstellung wird das Papier aus der Multifunktionskassette als erstes verwendet. BEREIT ↓ Menü Drücken Sie die -Tasten (+, –, oder Back), um den ↓ Drucker Off-Line zu schalten. --MENÜ-- INFORMATION ↓...
  • Seite 105 ü ü ✒ ✒ ✒ ✒ Hinweis: Die Benennungen der Papierschächte auf dem Bedienungsfeld lauten folgendermaßen: Obere Papierkassette Schacht 1 Multifunktionsschacht MF-Schacht Optionale 2. Papierkassette Schacht 2/3/4 Optionale Duplexeinheit zum doppelseitigen Drucken Optionale Mailbox Es stehen acht Modi zur Verfügung. Weitere Informationen zu den in den jeweiligen Menüs verfügbaren Einstellungen können Sie den nachfolgend angegebenen Seiten entnehmen.

  • Seite 106: Wartung

    KAPITEL 3 BEDIENUNGSFELD INFORMATIONEN Konfigurationsseite drucken EINST. DRUCKEN Druckt die Testseite. TESTDRUCK Druckt die Demoseite. DEMODRUCK Druckt die Kartenliste. DATEILISTE Druckt eine Schriftliste mit Mustern. SCHRIFTEN DRUCKEN Druckt die Faxprotokolldatei. JOURNAL DRUCKEN VERSION ü ü ü Druckt die Seriennummer. SER.NR=######### Zeigt die Version der ROM-Firmware an.

  • Seite 107: P A P I E R 3

    PAPIER =AUTO/MF-SCHACHT/SCHACHT1/SCHACHT2/SCHACHT3/SCHACHT4 QUELLE =AUS/EIN MF VORRANG Papier wird nach Möglichkeit zuerst aus dem MF-Schacht eingezogen. =A4/LETTER/LEGAL/…. MF PAPGR Wählen Sie das Format des Papiers im MF-Schacht aus: A4/Letter/ Legal/... =AUS/EIN MAN. ZUFUHR =AUS/EIN (LANGE BINDEKANTE), EIN (KURZE BINDEKANTE) DUPLEX =STANDARD/MAILBOX 1-10/MX STAPELN/MX SORTIEREN AUSGABE QUALITÄT =300/600/HQ1200...

  • Seite 108: S E T U P 3

    KAPITEL 3 BEDIENUNGSFELD SETUP = ENGLISH, FRANÇAIS, ... SPRACHE =KEINE/SEITENZÄHLER/AUFTRAGSNAME UNTERES LCD =0/1/2 LCD-KONTRAST =1MIN:99MIN STROMSPARLIMIT =WEIT/HALT TONER ENDE WEIT: Druck fortsetzen trotz Meldung "TONER LEER". HALT: Druck anhalten, wenn die Meldung "TONER LEER" angezeigt wird. =AUS/EIN AUTOM. WEITER =AUS/EIN BEDIENF.-SPERRE Schaltet Bedienungsfeldsperre ein bzw.

  • Seite 109: S E T U P ( F O R T S . ) 3

    SETUP (Forts.) Daten der CompactFlash-Karte oder auf der Festplatte (HDD) löschen. SPEICHER LÖSCHEN ü ü ü SICHERE DATEI Wählen Sie Benutzernamen, Namen des Druckauftrags und Kennwort. SPEICHERDATEI Wählen Sie den Benutzernamen und Namen des Druckauftrags. DR&SPEICHERDATEI Wählen Sie den Benutzernamen und Namen des Druckauftrags.
  • Seite 110 KAPITEL 3 BEDIENUNGSFELD DRUCKMENÜ =NORMALPAPIER/FOLIEN/DICKES PAPIER/DICKERES PAPIER/ MEDIEN TYPE BRIEFPAPIER/UMSCHLÄGE Als Format für Einzelblätter kann LETTER, LEGAL, A4, A5, A6, B5, B6, PAPIER EXECUTIVE, COM10, MONARCH, C5 und DL gewählt werden. Die Gesamtzahl aller bis zum aktuellen Zeitpunkt gedruckten Seiten wird KOPIEN angezeigt.

  • Seite 111: Druckmenü (Fortsetzung)

    DRUCKMENÜ (Fortsetzung) =I0000:##### HP LASERJET SCHRIFTART NR. =###.## SCHRIFT ZEI/ZOLL*** PC-8/… ZEICHENSATZ Wählen Sie einen Zeichensatz. Ausdruck der Code-Tabelle. DRUCK TABELLE =AUS/EIN AUTOM. LF EIN: CR→CR+LF, AUS : CR→CR =AUS/EIN AUTOM. CR EIN: LF→LF+CR, FF+CR, oder VT→VT+CR AUS: LF→LF, FF→FF, oder VT→VT =AUS/EIN AUTOM.

  • Seite 112: D R U C K M E N Ü ( F O R T S E T Z U N G ) 3

    KAPITEL 3 BEDIENUNGSFELD DRUCKMENÜ (Fortsetzung) =#### HP LASERJET ZEILEN (Fortsetzung) Einstellung der Zeilenzahl pro Seite im Bereich von 5 bis 128 Zeilen. =I0000:##### EPSON FX-850 SCHRIFTART NR. =###.## SCHRIFT ZEI/ZOLL*** PC-8/… ZEICHENSATZ Wählen Sie einen Zeichensatz. Ausdruck der Code-Tabelle. DRUCK TABELLE =AUS/EIN AUTOM.

  • Seite 113: D R U C K M E N Ü ( F O R T S E T Z U N G ) 3

    DRUCKMENÜ (Fortsetzung) =I0000:##### IBM PROPRINTER SCHRIFTART NR. =###.## SCHRIFT ZEI/ZOLL*** PC-8/… ZEICHENSATZ Wählen Sie einen Zeichensatz. Ausdruck der Code-Tabelle. DRUCK TABELLE =AUS/EIN AUTOM. LF EIN: CR→CR+LF, AUS : CR→CR =AUS/EIN AUTOM. CR AUTO MASK =AUS/EIN LINKER RAND Festlegen des linken Randes für die Spalten 0 - 126 auf 10 cpi (Zeichen pro Zoll).

  • Seite 114: D R U C K M E N Ü ( F O R T S E T Z U N G ) 3

    KAPITEL 3 BEDIENUNGSFELD DRUCKMENÜ (Fortsetzung) HP-GL =#### ZEICHENSATZ(STD) =#### ZEICHENSATZ(ALT) BREITE STIFT# STIFT1 bis 6 (Strichbreite und Graustufe für den ausgewählten Stift einstellen.) GRAUST. STIFT# STIFT1 bis 6 15, 30, 45, 75, 90 oder 100 % (# ist die Nummer des ausgewählten Stifts) =AUS/EIN BR-SCRIPT FEHLERLISTE...

  • Seite 115: N E T Z W E R K ( N U R N E T Z W E R K - B E N U T Z E R ) 3

    NETZWERK (nur Netzwerk-Benutzer) TCP/IP ü ü ü =EIN/AUS TCP/IP AKTIVIER ###.###.###.### IP-ADRESSE= ###.###.###.### SUBNET MASK= ###.###.###.### GATEWAY= IP BOOT-VERSUCHE =AUTO/STATIC/RARP/BOOTP/DHCP IP-METHODE =EIN/AUS NETWARE NETWARE AKTIVIER =AUTO/8023/ENET/8022/SNAP NET FRAME*** =EIN/AUS APPLETALK =EIN/AUS NETBEUI =EIN/AUS DLC/LLC =EIN/AUS BANYAN =EIN/AUS =EIN/AUS NETBIOS/IP =AUTO/100B-FD/100B-HD/10B-FD/10B/HD ENET 3-34...
  • Seite 116 KAPITEL 3 BEDIENUNGSFELD SCHNITTSTELLE =AUTO/PARALLEL/RS232C/USB/NETZWERK AUSWÄHLEN = 1:99 (Sek.) AUTOM. IF ZEIT Das Stromsparintervall (Timeout) muss für die automatische Schnittstellenauswahl eingestellt werden. = Level1:15 DRUCKER NEU STARTEN? EINGANGSSPEICHER Kapazität des Eingangsspeichers erhöhen oder verringern. Bei Anschluss über das Parallelkabel. PARALLEL ü...

  • Seite 117: S C H N I T T S T E L L E ( F O R T S . ) 3

    SCHNITTSTELLE (Forts.) Bei Anschluss an die serielle Schnittstelle. RS-232C ü ü ü =AUS/EIN DRUCKER NEU FAXMODUS STARTEN? Die Übertragungsgeschwindigkeit kann auf BAUDRATE 150/300/600/1200/2400/4800/9600/19200/3840 0/57600/15200 Baud eingestellt werden. =8 BIT/7 BIT DATENLÄNGE Die Datenlänge kann auf 7 oder 8 Bit eingestellt werden.

  • Seite 118: M E N Ü " Z U R Ü C K S E T Z E N " 3

    KAPITEL 3 BEDIENUNGSFELD MENÜ "ZURÜCKSETZEN" Setzt den Drucker zurück und stellt alle zuvor über die Tasten vorgenommenen ZURÜCKSETZEN Einstellungen wieder auf die Voreinstellungen ein (einschließlich Befehlseinstellungen). Drucker wird auf die werkseitigen Voreinstellungen - einschließlich URSPRUNGSWERTE Befehlseinstellungen - zurückgesetzt. Siehe "Werkseitige Voreinstellungen". 3-37...

  • Seite 119: Datum Und Uhrzeit Einstellen

    Datum und Uhrzeit einstellen --MENÜ-- INFORMATION – ↓ Drücken Sie oder , bis das SETUP-Menü erscheint. --MENÜ-- SETUP ↓ Drücken Sie die -Taste. SETUP DATUM & ZEIT ↓ Drücken Sie die -Taste. DATUM & ZEIT JAHR ↓ Drücken Sie die -Taste.

  • Seite 120: I P - A D R E S S E E I N S T E L L E N 3

    KAPITEL 3 BEDIENUNGSFELD IP-Adresse einstellen --MENÜ-- INFORMATION ↓ Drücken Sie die Taste --MENÜ-- NETZWERK ↓ Drücken Sie die -Taste. NETZWERK TCP/IP ↓ Drücken Sie die -Taste. TCP/IP TCP/IP AKTIVIER ↓ Drücken Sie die Taste TCP/IP IP-ADRESSE= ↓ Drücken Sie die -Taste.

  • Seite 121: Allgemeines Zu Den Emulationsmodi

    Softwareanwendungen unterstützt. In diesem Modus arbeitet Ihr Drucker in diesen Anwendungen mit optimaler Leistung. ♦ BR-Script 3 Modus BR-Script ist eine von Brother entwickelte Version der Seitenbeschreibungssprache PostScript ® . Dieser Drucker unterstützt Level 3. Der BR-Script-Interpreter ist in der Lage, komplexe Seitensteuerungen (Text und Grafik) zu übernehmen und in entsprechender Qualität zu...

  • Seite 122: Epson Fx-850 Und Ibm Proprinter Xl Modus

    KAPITEL 3 BEDIENUNGSFELD ♦ HP-GL-Modus In diesem Modus emuliert Ihr Drucker das Plottermodell HP-7475A von Hewlett-Packard. Diese Art von Plotter wird von vielen Grafik- und CAD- Anwendungen unterstützt. Verwenden Sie diesen Emulationsmodus für optimale Leistung beim Drucken aus einem dieser Anwendungsprogramme. ♦...

  • Seite 123: Werkseitige Voreinstellungen

    Werkseitige Voreinstellungen In der folgenden Tabelle sind die werkseitigen Voreinstellungen aufgeführt: ✒ ✒ ✒ ✒ Hinweise: • Je nach Emulationsmodus sind unterschiedliche werkseitige Voreinstellungen gesetzt. Gelten Angaben der folgenden Tabellen nur für bestimmte Emulationsmodi, sind die Modi in Klammern angegeben. •...

  • Seite 124: W W V V

    KAPITEL 3 BEDIENUNGSFELD Ü Ü Ü =ENGLISH SETUP SPRACHE =AUS UNTERES LCD LCD-KONTRAST =30MIN STROMSPARLIMIT WEITER TONER ENDE =AUS AUTOM. WEITER =AUS BEDIENF.-SPERRE =EIN REPRINT =AUTO GANZSEITENDRUCK =AUTO(EPSON) EMULATION =AUS HALTE PCL =#MB RAMSPEICHER =JJ/MM/TT ZEITANZEIGE =NORMALPAPIER DRUCKMENÜ MEDIEN TYPE =A4/LETTER PAPIER KOPIEN...
  • Seite 125 Ü Ü Ü LINKER RAND=#### DRUCKMENÜ HP LASERJET (Fortsetzung) (Fortsetzung) RECHTER RAND=#### OBERER RAND=#### UNTERER RAND=#### ZEILEN=#### SCHRIFTNR.= #### EPSON FX-850 SCHRIFTABSTAND/GRÖSSE=10.00/12.00 ZEICHENSÄTZE=US ASCIF AUTOM. LF=AUS AUTOM. MASK=AUS LINKER RAND=#### RECHTER RAND=#### OBERER RAND=#### UNTERER RAND=#### ZEILEN=#### SCHRIFTNR.= #### IBM PROPRINTER SCHRIFTABSTAND/GRÖSSE=10.00/12.00 ZEICHENSATZ=PC8 AUTOM.
  • Seite 126 KAPITEL 3 BEDIENUNGSFELD Ü Ü Ü TCP/IP AKTIVIER=EIN NETZWERKMODUS TCP/IP IP-ADRESSE=AUTOM. IP-ADRESSE=192.0.0.192 SUBNETZMASKE=0.0.0.0 GATEWAY=0.0.0.0 IP-BOOTVERSUCHE=3 IP-ADRESSE=AUTOM. NETWARE AKTIVIER=EIN NETWARE NEE FRAME=AUTOM. =EIN APPLETALK =EIN NETBEUI =EIN DLC/LLC =EIN BANYAN =EIN =EIN NETBIOS/IP =AUTO ENET =AUTO SCHNITTSTELLE AUSWÄHLEN AUTOM. IF ZEIT =LEVEL 3 EINGANGSSPEICHER HOHE GESCHW=EIN...
  • Seite 127 Ü Ü Ü KLINGELZ=0 SCHNITTSTELLE RS-232C (Forts.) (Forts.) VERRING=AUTO RAMGRÖSSE=1MB EMPFANG=EIN INTERVALL=AUS 3-46...

  • Seite 128: Kapitel 4 Sonderzubehör

    KAPITEL 4 SONDERZUBEHÖR Ö Ö...

  • Seite 129: Optionales Zubehör

    Zu diesem Drucker ist folgendes Sonderzubehör erhältlich. Sie können die Leistung des Druckers mit diesem Zubehör erhöhen. ♦ Optionales Zubehör Unterer Papiereinzug Duplexeinheit Mailbox Netzwerkkarte (3 weitere Papierkassetten) (nur bei HL-2460) LT-4000 DX-4000 Baureihe MX-4000 NC-4100h Siehe 4-3 Siehe 4-4 Siehe 4-5 Siehe 4-7...
  • Seite 130 ü ü ä ä Bei den folgenden Druckerkonfigurationen muss der kleiner Untersatz oder der optionale Ständer (SB-4000) verwendet werden: Optionale Papierkassette1 Optionale Papierkassette 2 Optionale Papierkassette 3 Keine Mailbox -------------------------- Mailbox (5 Fächer) --------------------------- Mailbox (10 Fächer) -------------------------- 4–2...

  • Seite 131: T T

    KAPITEL 4 SONDERZUBEHÖR Die optionalen Papierkassetten (Kassetten 2/3/4) können als weitere Papiereinzüge gesondert erworben werden. Ihr Fassungsvermögen beträgt maximal 500 Blatt (80 g/m ) pro Kassette. Bei installierten optionalen Papierkassetten erhöht sich dadurch die Kapazität bis auf 2100 Blatt. Die optionalen Papierkassetten erhalten Sie von dem Fachhändler, von dem Sie den Drucker bezogen haben.
  • Seite 132 Mit der Duplexeinheit kann Papier beidseitig bedruckt werden. Ist diese Einheit installiert, so können Sie über das Bedienungsfeld des Druckers oder mittels des nachstehend angegebenen Software-Befehls wählen, ob Sie Papier einseitig oder beidseitig bedrucken wollen. Weitere Angaben zum Bedienungsfeld finden Sie unter "PAPIER-Modus" in Kapitel 3. Die Installation der Duplexeinheit wird im dazugehörigen Handbuch beschrieben.
  • Seite 133 KAPITEL 4 SONDERZUBEHÖR Ist dieses Sonderzubehör auf dem Laserdrucker HL-2460 installiert, so können Sie Ihre Ausdrucke in jedes der von Ihnen angegebenen Fächer leiten. Abb. 4-3 Die Installation der Mailbox wird im dazugehörigen Handbuch beschrieben. ♦ Mailbox Mittels dieser Einstellung können Sie Ihre Ausdrucke zu dem von Ihnen...
  • Seite 134 ♦ Sortierer Wollen Sie mehrere Exemplare drucken, so können Sie jedes von ihnen in das ausgewählte Fach leiten. So brauchen Ausdrucke später nicht sortiert zu werden. ♦ Stapler Drucken Sie große Mengen nach den Büroschlusszeiten. In jedes Fach der Mailbox passen 100 Blatt Papier. Wenn Sie die Fächer Nr. 2, 4, 7, und 9 entfernen, haben Sie insgesamt (einschließlich der Standardausgabe) Platz für 1900 Ausdrucke.
  • Seite 135 Wenn Sie die Brother-Netzwerkkarte (NC-4100h) installieren, können Sie den Drucker in TCP/IP-, IPX/SPX-, AppleTalk-, DLC/LLC-, Banyan VINES-, DEC LAT- und NetBEUI-Umgebungen verwenden. Außerdem enthält die CD-ROM zum HL-2460 viele nützliche Dienstprogramme wie z.B. BRAdmin Professional für den Administrator und Brother-Software für den Netzwerk- Druck.
  • Seite 136 ☛ ☛ ☛ ☛ 3. Lösen Sie die drei Schrauben in der angegeben Reihenfolge und entfernen Sie die Metallplatte. y y y y x x x x z z z z Abb. 4-5 ☛ ☛ ☛ ☛ 4. Lösen Sie die zwei Schrauben und entfernen Sie die Netzwerkkartenabdeckung.
  • Seite 137 KAPITEL 4 SONDERZUBEHÖR ☛ ☛ ☛ ☛ 5. Setzen Sie den Netzwerkkartenanschluss in den Anschluss der Maincontrollerkarte und sichern Sie ihn mit den zwei Schrauben. Abb. 4-7 ☛ ☛ ☛ ☛ 6. Ziehen Sie die drei Schrauben in der angezeigten Reihenfolge fest, um die Metallplatte zu sichern.
  • Seite 138 Dieser Drucker hat einen Steckplatz für eine CompactFlash-Karte (Speicherkarte). Haben Sie eine optionale CompactFlash-Speicherkarte installiert, so können Sie auf dieser Makros, Druckprotokoll und Schriften speichern sowie die Reprint-Funktionen über das Netzwerk nutzen. Es können die folgenden Arten von CompactFlash Memory Karten installiert werden: <SanDisk (oder SanDisk OEM-Produkte) Type I...
  • Seite 139 KAPITEL 4 SONDERZUBEHÖR Eine neue Karte wird folgendermaßen installiert oder entfernt: ☛ ☛ ☛ ☛ 1. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. ☛ ☛ ☛ ☛ 2. Setzen Sie die CompactFlash-Karte mit der Beschriftung nach links zeigend in den Steckplatz ein.
  • Seite 140 Standardmäßig verfügt der Drucker HL-2460 über 16 MB Speicherkapazität und zwei Steckplätze zur Speichererweiterung. Die Speicherkapazität kann durch die Installation von im Fachhandel erhältlichen Speicherbausteinen (Dual in-line memory module = DIMM) auf bis zu 272 MB aufgerüstet werden. (Der vorhandene Standardspeicher hängt von Druckermodell und Land ab.)
  • Seite 141 Hinweis: • Bitte lassen Sie sich über Speicherkarten und deren Installation von dem Händler beraten, von dem Sie den Drucker gekauft haben. • Die neuesten Informationen erhalten Sie beim Brother Solutions Center unter http://solutions.brother.com. ä ä Zur Installation zusätzlichen DIMM-Speichers gehen Sie wie folgt vor: Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.
  • Seite 142 ☛ ☛ ☛ ☛ 3. Lösen Sie die drei Schrauben in der angegebenen Reihenfolge und entfernen Sie die Metallplatte. y y y y x x x x z z z z Abb. 4-11 ☛ ☛ ☛ ☛ 4. Packen Sie die Speicherkarte aus und halten Sie sie nur an der Kante fest. ☛...
  • Seite 143 KAPITEL 4 SONDERZUBEHÖR ☛ ☛ ☛ ☛ 6. Schieben Sie die DIMM-Karte gerade in den Steckplatz (fest drücken). Die beiden seitlichen Sperren an der Karte müssen dabei einrasten. (Die Sperren müssen beim Entfernen einer Speicherkarte wieder gelöst werden.) Abb. 4-13 ☛...
  • Seite 144 Wenn Sie eine optionale Festplatte (HDD) installieren, können Sie Makros, Druckprotokoll und Schriften darauf speichern sowie den Druckauftrag wählen und ihn über das Netzwerk erneut ausdrucken lassen. Überzeugen Sie sich davon, dass folgende zum Lieferumfang gehörenden Gegenstände geliefert wurden: • Festplatte •...
  • Seite 145 KAPITEL 4 SONDERZUBEHÖR ☛ ☛ ☛ ☛ 3. Lösen Sie die drei Schrauben in der angezeigten Reihenfolge und entfernen Sie die Metallplatte. y y y y x x x x z z z z Abb. 4-17 ☛ ☛ ☛ ☛ 4. Setzen Sie die mit der Festplatte gelieferten vier Schulterschrauben unten in die Festplatte ein.
  • Seite 146 ☛ ☛ ☛ ☛ 5. Schließen Sie das längere Festplattenkabel mit der markierten Seite nach oben an der Festplatte an Abb. 4-19 ☛ ☛ ☛ ☛ 6. Bauen Sie die HDD-Grundplatte so ein, dass die Anschlussstiften zur Rückseite des Druckers zeigen. Setzen Sie dann die vier Schrauben in die 4 Löcher der Metallplatte ein und ziehen Sie sie fest.
  • Seite 147 KAPITEL 4 SONDERZUBEHÖR ☛ ☛ ☛ ☛ 7. Schließen Sie das Flachkabel an die Hauptplatine an. Abb. 4-21 ☛ ☛ ☛ ☛ 8. Ziehen Sie die drei Schrauben in der angezeigten Reihenfolge fest, um die Metallplatte zu sichern. y y y y z z z z x x x x Abb.
  • Seite 148 Die IR-1000 kann für den kabellosen Datendruck an jeden Drucker angeschlossen werden. • Unterstützt die Infrarot-Kommunikationsnorm IrDa1.1. • Voll kompatibel mit Windows 95/98/Me, Windows NT 4.0 und Windows 2000 Infrarot-Druckern. • Datenversand- und –empfangsgeschwindigkeiten von bis zu 4 Mbit/Sek. • Anschluss an PC-Parallelport und Centronic-Parallelport des Druckers. •...
  • Seite 149 KAPITEL 4 SONDERZUBEHÖR Die optionalen Schriften (BS-3000) befinden sich auf der CD-ROM zur Installation der PS3 Agfa 136 und TrueType-Schriften. 4-21...

  • Seite 150: Kapitel 5 Wartung

    KAPITEL 5 WARTUNG...

  • Seite 151: T O N E R K A S S E T T E ( T N - 9 5 )

    KAPITEL 5 WARTUNG Die Tonerkassette befindet sich in einer Plastikhülle im Kassettenkarton. Eine Tonerkassette enthält genug Toner, um 11.000 Seiten im Format A4 oder Letter bei 5 % Deckung einseitig zu bedrucken (dies gilt bei Druckintensität Stufe 0). Abb. 5-1...
  • Seite 152 • Je heller die Druckintensität eingestellt ist, desto geringer ist der Tonerverbrauch und umgekehrt. • Verwenden Sie nur Original-Brother-Tonerkassetten, die speziell zur Gewährleistung der besten Druckqualität hergestellt werden. • Die Verwendung von Toner oder Tonerkassetten eines anderen Herstellers kann nicht nur die Druckqualität mindern, sondern auch die Qualität und Lebensdauer des Druckers verringern.
  • Seite 153 KAPITEL 5 WARTUNG " " " " Die Tonerkassette muss von Zeit zu Zeit ersetzt werden. ✒ ✒ ✒ ✒ Hinweis: Wenn auf der LCD-Anzeige “TONER LEER” erscheint, entnehmen Sie die Tonerkassette und schwenken sie mehrmals, um den Toner gleichmäßig in der Kassette zu verteilen.
  • Seite 154 Zum Auswechseln der Tonerkassetten folgendermaßen vorgehen: ☛ ☛ ☛ ☛ 1. Öffnen Sie die obere Abdeckung des Druckers. ☛ ☛ ☛ ☛ 2. Nehmen Sie die Tonerkassette heraus. ✒ ✒ ✒ ✒ Hinweis: Niemals die Transferrolle berühren oder säubern, da sonst die Druckqualität leidet.
  • Seite 155 KAPITEL 5 WARTUNG ☛ ☛ ☛ ☛ 5. Biegen Sie die Lasche mehrmals nach unten und oben, bis sie sich von der Tonerkassette löst. Abb. 5-3 ☛ ☛ ☛ ☛ 6. Halten Sie die Lasche fest und ziehen Sie den Schutzfilm ganz heraus. Abb.
  • Seite 156 Der Drucker muss regelmäßig mit einem trockenen, weichen Tuch von innen und außen gereinigt werden. Vergessen Sie beim Auswechseln des Toners nicht, das Druckerinnere zu säubern. Werden Ausdrucke mit Toner verschmutzt, so muss das Innere des Druckers mit einem trockenen, weichen Tuch gereinigt werden.
  • Seite 157 KAPITEL 5 WARTUNG ☛ ☛ ☛ ☛ 4. Wischen Sie das Druckergehäuse mit einem weichen Tuch ab, um den Staub zu entfernen. Abb. 5-6 ☛ ☛ ☛ ☛ 5. Wenn Papier oder andere Gegenstände in den Papierkassetten stecken, sind diese zu entfernen. Abb.

  • Seite 158: I N N E N R E I N I G U N G D E S D R U C K E R S

    ✒ ✒ ✒ ✒ Hinweise: Achten Sie beim Reinigen des Druckerinneren auf Folgendes: • Wenn Toner auf Ihre Kleidung kommt, wischen Sie den Toner mit einem trockenen Tuch ab. Zur Vermeidung von Flecken sollten Sie die Kleidung sofort in kaltem Wasser auswaschen. •...
  • Seite 159 KAPITEL 5 WARTUNG Warnung: Wenn Sie den Drucker gerade benutzt haben, können einige der Innenteile extrem heiß sein. Berühren Sie nach dem Öffnen der oberen Abdeckung niemals die Fixiereinheit oder Fixierrolle! Fixiereinheit ist heiß! im Druckerinneren Papierausgabe (Druckseite nach oben) öffnen ☛...
  • Seite 160 ☛ ☛ ☛ ☛ 5. Heben Sie die Metallplatte im Drucker an. Wischen Sie mit einem trockenen, weichen Tuch Toner und Papierstaub von der Rückseite der Metallplatte und der darunter liegenden Fläche. Abb. 5-9 ☛ ☛ ☛ ☛ 6. Senken Sie die Metallplatte ab. ☛...

  • Seite 161: Kapitel 6 P R O B L E M L Ö S U Ng

    KAPITEL 6 PROBLEMLÖSUNG Ö Ö...

  • Seite 162: F E H L E R M E L D U N G E N

    KAPITEL 6 PROBLEMLÖSUNG ✒ ✒ ✒ ✒ Hinweis: Die Papierkassetten und Displayanzeigen werden in diesem Handbuch folgendermaßen bezeichnet: Obere Papierkassette Schacht 1 Multifunktionsschacht MF-Schacht Optionale Papierkassetten Schacht 2/3/4 Optionale Duplexeinheit zum beidseitigen Drucken Optionale Mailbox Tauschen Sie die betreffende Tonerkassette aus. Siehe Abschnitt TONER LEER "Tonerkassetten ersetzen"...
  • Seite 163 Legen Sie das richtige Druckmedium ein: XX. FALSCHES MEDIUM Im Multifunktionsschacht ist das falsche Papierformat eingelegt. Legen MAN. ZUFUHR Sie das richtige Papier ein oder drücken Sie die Go–Taste, wenn sich der Drucker im Stopp-Modus befindet. Legen Sie das gewünschte Papier oder das Format ein, das Sie in den FORMAT FALSCHXXX Treibereinstellungen angegeben haben.

  • Seite 164: Speicher Voll

    KAPITEL 6 PROBLEMLÖSUNG Prüfen Sie die Schnittstellenparameter. PUFFER FEHLER Löschen Sie unnötige Makros oder Schriften, oder verwenden Sie SPEICHER VOLL eine neue CompactFlash- oder HDD Karte. Erweitern Sie den Speicher. Siehe "Zusätzlichen Speicher installieren" LADBAR. VOLL in Kapitel 4. Erweitern Sie den Speicher. Siehe "Zusätzlichen Speicher installieren"...

  • Seite 165: W A R T U N G S M E L D U N G E N

    Ersetzen Sie die Tonerkassette gemäß Kapitel 5. TONER LEER Fordern Sie bei Ihrem Händler ein neues Papierzufuhr-Kit PZ-KIT1 ERS. Fordern Sie bei Ihrem Händler ein neues Papierzufuhr-Kit PZ-KIT2 ERS. Fordern Sie bei Ihrem Händler ein neues Papierzufuhr-Kit PZ-KIT3 ERS. Fordern Sie bei Ihrem Händler ein neues Papierzufuhr-Kit PZ-KIT4 ERS.

  • Seite 166: S E R V I C E M E L D U N G E N

    KAPITEL 6 PROBLEMLÖSUNG Schalten Sie den Drucker aus. Warten Sie einige Sekunden FEHLER ### und schalten Sie ihn wieder ein. Kann das Problem so nicht behoben werden, wenden Sie sich an Ihren Brother-Händler oder autorisierten Servicetechniker.
  • Seite 167 ö ö Vergewissern Sie sich zuerst, dass Sie Papier verwenden, das den von Brother empfohlenen Spezifikationen entspricht. Siehe "Geeignete Papierarten" in Kapitel 1. Problem Abhilfe • Richten Sie das Papier in der Papierkassette gerade aus. Ist das Das Gerät zieht kein Papier Papier gewellt, müssen Sie es vor dem Drucken glätten.

  • Seite 168: P A P I E R S T A U B E S E I T I G E N

    KAPITEL 6 PROBLEMLÖSUNG Tritt ein Papierstau auf, so wird der Ausdruck automatisch unterbrochen, und auf dem Display erscheinen folgende Meldungen: ♦ STAU KASS.XXXX Papierstau im oberen Schacht (Schacht 1) oder unteren Schacht (Schacht 2/3/4) ♦ STAU MF-SCHACHT Papierstau im Multifunktionseinzug ♦...
  • Seite 169 Papierstaus können in der Papierkassette, im Inneren des Druckers, im Ausgabeschacht für nach oben gerichtete Druckseiten oder an der Papierausgabe auftreten. Überprüfen Sie, wo der Papierstau aufgetreten ist, und nehmen Sie das Papier wie im Folgenden beschrieben heraus. Wenn die Fehlermeldung immer noch angezeigt wird, obwohl Sie den Papierstau an der in der LCD-Anzeige angegebenen Stelle behoben haben, kann an anderer Stelle ein weiterer Papierstau bestehen.
  • Seite 170 KAPITEL 6 PROBLEMLÖSUNG STAU SCHACHTXXX Schacht 1 Schacht 2 Schacht 3 Schacht 4 Abb. 6-1 XXX steht für die Nummer der Kassette, in der der Papierstau auftritt. ✒ ✒ ✒ ✒ Hinweis: Die Papierkassetten und Displayanzeigen werden in diesem Handbuch folgendermaßen bezeichnet: Obere Papierkassette Schacht 1...
  • Seite 171 Tritt ein Papierstau in der Papierkassette auf, gehen Sie folgendermaßen vor: ☛ ☛ ☛ ☛ 1. Ziehen Sie die Papierkassette aus dem Drucker. ☛ ☛ ☛ ☛ 2. Entfernen Sie das gestaute Papier. Abb. 6-2 ✒ ✒ ✒ ✒ Hinweis: •...
  • Seite 172 KAPITEL 6 PROBLEMLÖSUNG ☛ ☛ ☛ ☛ 3. Vergewissern Sie sich, dass die Entriegelung der Papierführung in der Papierkassette auf die richtige Papiergröße eingestellt wird und dass das eingelegte Papier die Markierung M nicht überschreitet. ☛ ☛ ☛ ☛ 4. Setzen Sie die Papierkassette in den Drucker ein.

  • Seite 173: Stau Mf-Schacht

    STAU MF-SCHACHT Abb. 6-3 Tritt ein Papierstau in der Multifunktionskassette auf, gehen Sie folgendermaßen vor: ☛ ☛ ☛ ☛ 1. Nehmen Sie das Papier aus der Multifunktionskassette. ☛ ☛ ☛ ☛ 2. Fächern Sie den Papierstapel auf und legen Sie ihn dann wieder in die Kassette ein.

  • Seite 174: Stau Innen

    KAPITEL 6 PROBLEMLÖSUNG STAU INNEN Abb. 6-5 ☛ ☛ ☛ ☛ 1. Öffnen Sie die obere Abdeckung des Druckers. ☛ ☛ ☛ ☛ 2. Nehmen Sie die Tonerkassette heraus. ☛ ☛ ☛ ☛ 3. Heben Sie die Metallplatte im Drucker an. Abb.
  • Seite 175 Warnung: Wenn Sie den Drucker gerade benutzt haben, können einige der Innenteile extrem heiß sein. Berühren Sie nach dem Öffnen der oberen Abdeckung niemals die Fixiereinheit oder Fixierrolle! Fixiereinheit ist HEISS! im Druckerinneren Papierausgabe (Druckseite nach oben) öffnen Achtung: • Sind Ausdrucke nach dem Beseitigen des Papierstaus beschmutzt, drucken Sie einige Probeseiten, bevor Sie Ihren Druckauftrag erneut starten.
  • Seite 176 KAPITEL 6 PROBLEMLÖSUNG ☛ ☛ ☛ ☛ 5. Drücken Sie die Metallplatte nach unten. ☛ ☛ ☛ ☛ 6. Setzen Sie die Tonerkassette sicher in den Drucker ein. ☛ ☛ ☛ ☛ 7. Schließen Sie die Abdeckung des Druckers. ✒ ✒ ✒ ✒ Hinweis: Tritt beim Bedrucken von Papier im Format A6 ein Papierstau auf, so entfernen Sie das gestaute Papier, drehen den Papierstapel um und drucken dann erneut.

  • Seite 177: Stau Hinten

    STAU HINTEN Abb. 6-8 ☛ ☛ ☛ ☛ 1. Öffnen Sie die obere Abdeckung des Druckers. Abb. 6-9 ☛ ☛ ☛ ☛ 2. Ziehen Sie das gestaute Papier langsam mit beiden Händen aus der Papierausgabe. Abb. 6-10 6-16...
  • Seite 178 KAPITEL 6 PROBLEMLÖSUNG ☛ ☛ ☛ ☛ 3. Schließen Sie die Abdeckung des Druckers. Abb. 6-11 6-17...
  • Seite 179 ü ü STAU HINTEN Abb. 6-12 Wenn sich Papier hinter der Papierausgabe für nach oben zeigende Druckseiten vor dem eigentlichen Papieraustritt verfängt, beheben Sie den Papierstau wie folgt: ☛ ☛ ☛ ☛ 1. Öffnen Sie die obere Abdeckung des Druckers. ✒...
  • Seite 180 KAPITEL 6 PROBLEMLÖSUNG ☛ ☛ ☛ ☛ 3. Ziehen Sie das gestaute Papier langsam mit beiden Händen heraus. Abb. 6-14 ☛ ☛ ☛ ☛ 4. Schließen Sie die Papierausgabe. ☛ ☛ ☛ ☛ 5. Schließen Sie die Abdeckung des Druckers. Abb.

  • Seite 181: Stau Duplex

    STAU DUPLEX Abb. 6-16 ☛ ☛ ☛ ☛ 1. Öffnen Sie die obere Abdeckung des Druckers. Abb. 6-17 ☛ ☛ ☛ ☛ 2. Ziehen Sie das gestaute Papier langsam mit beiden Händen aus der Papierausgabe der Duplexeinheit heraus. Abb. 6-18 6-20...
  • Seite 182 KAPITEL 6 PROBLEMLÖSUNG ☛ ☛ ☛ ☛ 3. Öffnen Sie die Abdeckung der Duplexeinheit vorsichtig mit beiden Händen. ☛ ☛ ☛ ☛ 4. Fassen Sie die Duplexeinheit mit beiden Händen und entfernen Sie sie vom Drucker. Abb. 6-19 ✒ ✒ ✒ ✒ Hinweis Jetzt können Sie gut nachsehen, ob sich das Papier im Einzugsbereich der Duplexeinheit gestaut hat! Achtung:...
  • Seite 183 ☛ ☛ ☛ ☛ 5. Nehmen Sie das gestaute Papier aus der Duplexeinheit. Abb. 6-20 ☛ ☛ ☛ ☛ 6. Bringen Sie die Duplexeinheit wieder am Drucker an. Abb. 6-21 ☛ ☛ ☛ ☛ 7. Schließen Sie die Abdeckung der Duplexeinheit vorsichtig. 6-22...
  • Seite 184 KAPITEL 6 PROBLEMLÖSUNG ☛ ☛ ☛ ☛ 8. Schließen Sie die obere Abdeckung des Druckers. Abb. 6-22 6-23...
  • Seite 185 STAU MAILBOX Abb. 6-23 Tritt ein Papierstau in der Mailbox auf, gehen Sie folgendermaßen vor: ☛ ☛ ☛ ☛ 1. Öffnen Sie die Klappe auf der Rückseite der Mailbox. Abb. 6-24 6-24...
  • Seite 186 KAPITEL 6 PROBLEMLÖSUNG ☛ ☛ ☛ ☛ 2. Entfernen Sie das gestaute Papier. Abb. 6-25 ☛ ☛ ☛ ☛ 3. Schließen Sie die Klappe auf der Rückseite der Mailbox. ☛ ☛ ☛ ☛ 4. Öffnen Sie die obere Abdeckung des Druckers und schließen Sie sie wieder, um den Druck fortzusetzen.

  • Seite 187: In Diesem Abschnitt Werden Die Folgenden Themen Behandelt

    KAPITEL 6 PROBLEMLÖSUNG ä ä In diesem Abschnitt werden die folgenden Themen behandelt: ü ü ü • Prüfen Sie die Betriebsbedingungen. Dieses Problem kann durch Feuchtigkeit, Hitze usw. hervorgerufen werden. Siehe ABCDEFGH CDEF "Drucker aufstellen" in Kapitel 1. abcdefghijk defg A B C D •...
  • Seite 188 ü ü ü • Achten Sie darauf, dass das verwendete Papier den zulässigen Spezifikationen entspricht. Siehe "Geeignete Papierarten" in Kapitel 1. • Wählen Sie im Druckertreiber ‘Dickes Papier’ oder verwenden Sie dünneres Papier. • Überprüfen Sie die Umgebung des Druckers, da dieses Problem Weiße Lücken durch hohe Luftfeuchtigkeit hervorgerufen werden kann.
  • Seite 189 KAPITEL 6 PROBLEMLÖSUNG ü ü ü • Möglicherweise ist die Tonerkassette beschädigt. Installieren Sie eine neue Tonerkassette. Siehe Abschnitt "Tonerkassetten ABCDEFGH ersetzen" in Kapitel abcdefghijk A B C D • Wischen Sie das Scannerfenster mit einem weichen Tuch ab, a b c d e um das Problem zu beheben.
  • Seite 190 KAPITEL 6 PROBLEMLÖSUNG ä ä • Prüfen Sie, ob das Druckerkabel zu lang ist. Es wird ein Der Drucker druckt nicht wie Parallelkabel von höchstens 2 Metern Länge empfohlen. erwartet oder er druckt Unsinn aus. • Prüfen Sie, ob das Druckerkabel beschädigt ist. •...
  • Seite 191 • Die meisten Laserdrucker können einen bestimmten Bereich an Kopf- und Fußzeilen den Seitenrändern nicht bedrucken. In der Regel gehören hierzu erscheinen im Dokument auf die beiden obersten und untersten Zeilen eines Blattes - es dem Bildschirm, werden verbleiben also 62 druckbare Zeilen. Stellen Sie den oberen und jedoch nicht gedruckt.
  • Seite 192 KAPITEL 6 PROBLEMLÖSUNG • Prüfen Sie, ob das Druckerkabel beschädigt ist. Der Drucker druckt nicht. Auf dem PC erscheint die • Wenn Sie eine Schnittstellenweiche haben, vergewissern Sie Fehlermeldung "Fehler beim sich, dass der korrekte Drucker ausgewählt ist. Schreibzugriff auf den Anschluss LPT1: (oder BRUSB) des Druckers."...
  • Seite 193 ü ü • Vergewissern Sie sich, dass die Einstellungen im DOS- Mit dem Programm mit denen des Druckers übereinstimmen. Wenn Sie Anwendungsprogramm kann zum Beispiel ein Parallelkabel verwenden, so müssen Sie nicht gedruckt werden. wahrscheinlich im DOS-Programm den Anschluss LPT1 wählen. •...
  • Seite 194 KAPITEL 6 PROBLEMLÖSUNG Überprüfen Sie folgendes: Der Drucker erkennt die • Festplatte nicht. richtig angeschlossen? Kabel • Ist die HDD Karte richtig installiert? • Ist installierte HDD Karte richtig formatiert? • Schalten Sie den Drucker aus. Warten Sie einige Sekunden und schalten Sie ihn wieder ein.

  • Seite 195: Anhang

    ANHANG...
  • Seite 196 Laser Impulsbreite: 25 ns Leistung: max. 5 mW Windows 95/98/Me, HQ1200 Auflösung Windows NT und (Die Brother HQ1200 Technologie erzielt bei voller Druckgeschwindigkeit die beste Windows 2000 Druckqualität.) 600 dpi 300 dpi 600 dpi Mac OS HQ1200 (Die Brother HQ1200 Technologie erzielt bei voller Druckgeschwindigkeit die beste Druckqualität.)
  • Seite 197 Tonerkassetten aus einem Stück gefertigt Papierart (Druckmedien) Lebensdauer 11.000 Seiten/Tonerkassette (Papierformat A4 oder Letter mit Druckdichte auf Stufe 0 bei 5% Deckung). Interne Schriften • HP LaserJet, EPSON FX-850 und IBM Proprinter XL Modus 66 skalierbare Schriften, 12 Bitmap-Schriften • BR-Script Level 3 Modus 66 skalierbare Schriften (Emulation der Seitenbeschreibungssprache PostScript Level3) Weitere Informationen über interne Schriften...
  • Seite 198 Maximal 3 Kassetten á 500 Blatt Duplexeinheit für den beidseitigen Druck (DX-4000) Mailbox für Papierausgabe (Serie MX-4000) Ständer Ständer zur sicheren Installation des Druckers mit angebrachtem Zubehör (SB-4000) Netzwerkanbindung Ethernet 10/100BaseTX PrintServer (NC-4100h) (Nur bei HL-2460) Speichervorrichtungen Festplatte CompactFlash-Karte Anhang–3...
  • Seite 199 Stromquelle WS 220 bis 240 V, 50/60 Hz Stromverbrauch Druck: Max. 600 W Bereitschaft: Max. 80 W Standby im Stromsparmodus: Max. 16 W (voreingestellte Aktivierungszeit : 30 Minuten) AUS: Max. 2 W* Ein Stromverbrauch von 0 W kann nur durch Ziehen des Netzsteckers erzielt werden. Geräusch Druck: Max.
  • Seite 200 ANHANG Die Papierkassetten und Displayanzeigen werden in diesem Handbuch folgendermaßen bezeichnet: Obere Papierkassette Schacht 1 Multifunktionsschacht MF-Schacht Optionale untere Papierkassetten Schacht 2/3/4 Optionale Duplexeinheit zum doppelseitigen Drucken Optionale Mailbox Klicken Sie in der folgenden Tabelle auf die Häkchen, um zur jeweiligen Darstellung der Druckmethode zu springen.
  • Seite 201 ✒ ✒ ✒ ✒ Hinweis: Wir empfehlen zum Bedrucken von dickem Papier, Etiketten oder Karten das Druckmedium je nach Gewicht entsprechend den obigen Tabellen im Druckertreiber einzustellen. Schacht 1 MF-Schacht Schacht 2/3/4 Papierformat A4, Letter, Legal, B5(JIS), A4, Letter, Legal, B5(JIS), A4, Letter, Legal, B5 B5(ISO), Executive, A5, B5(ISO), Executive, A5, A6,...
  • Seite 202 ANHANG Folgende Druckverfahren (Ausgabekassette) werden für die unterschiedlichen Papierarten (Druckmedien) empfohlen: Klicken Sie in der folgenden Tabelle die Häkchen an, um zur jeweiligen Darstellung der Druckmethode zu springen. Druckmedien Druckseite nach Druckseite nach oben Hinweise: unten ✔ ✔ Normalpapier 60 bis 105 g/m ✔...
  • Seite 203 Druckmedien Sie können in den Treibereinstellungen die folgenden Druckmedien wählen: Siehe hierzu auch "Eigenschaften des Druckertreibers" in Kapitel 2. • Normalpapier: 60 bis 105 g/m • Dickeres Papier: 105 bis 150 g/m • Dickes Papier: 150 g bis 200 g/m •...

  • Seite 204: Hp Laserjet, Epson Fx-850 Und Ibm Proprinter Xl Modus

    ANHANG Dieser Drucker verfügt über die folgenden skalierbaren und Bitmap- Schriften. Welche Schriften jeweils benutzt werden können, ist vom aktuell gewählten Emulationsmodus abhängig. HP LaserJet, EPSON FX-850 und IBM Proprinter XL Modus ♦ Skalierbare Schriften: Intellifont-kompatible Schriften: • Alaska, Extrafett •...
  • Seite 205 Zu Typ 1 kompatible Schriften: • Atlanta Book, BookOblique, Demi, DemiOblique • Calgary MediumItalic • Copenhagen Roman, Kursiv, Fett, Fett/Kursiv • Portugal Roman, Kursiv, Fett, Fett/Kursiv Brother-Originalschriften: • Bermuda Script • Germany • San Diego • US Roman Bitmap-Schriften (Hoch- und Querformat): •...

  • Seite 206: Br-Script 3 Modus

    ANHANG BR-Script 3 Modus Skalierbare Schriften: • Atlanta Book, BookOblique, Demi, DemiOblique • Alaska, Extrafett • Antique Oakland, Oblique, Fett • Bermuda Script • BR Dingbats • BR Symbol • Brougham, Oblique, Fett, Fett/Oblique • Brussels Light, Mager/Kursiv, Demi, Demi/Kursiv •...
  • Seite 207 Ä Ä In den Emulationsmodi HP LaserJet, EPSON FX-850 und IBM Proprinter XL können die Zeichensätze über EMULATIONS-Einstellungen im Menü DRUCKEN gewählt werden. Ist die HP-GL-Emulation eingestellt, so können Sie den Standard- oder alternativen Zeichensatz über die HP-GL-Einstellungen im Menü DRUCKEN wählen.
  • Seite 208 ANHANG Anhang–13...
  • Seite 209 Anhang–14...
  • Seite 210 ANHANG Anhang–15...
  • Seite 211 Anhang–16...
  • Seite 212 ANHANG Anhang–17...
  • Seite 213 Anhang–18...
  • Seite 214 ANHANG Anhang–19...
  • Seite 215 Symbol (19M) Windings (579L) Die folgende Tabelle zeigt die Sonderzeichen, die nur in dem entsprechenden Zeichensatz zur Verfügung stehen. Die Zahlen oben in der Tabelle sind die hexadezimalen Codewerte, durch die die Zeichen im Zeichensatz Roman 8 zu ersetzen sind. Andere Zeichen siehe Zeichensatz Roman 8.
  • Seite 216 ANHANG Die folgende Tabelle zeigt die Sonderzeichen, die nur in dem entsprechenden Zeichensatz zur Verfügung stehen. Die Zahlen in der obersten Reihe der Tabelle sind die hexadezimalen Codewerte der Zeichen, die im Zeichensatz US ASCII ersetzt werden. Die anderen Zeichen finden Sie im Zeichensatz US ASCII. Anhang–21...
  • Seite 217 Anhang–22...
  • Seite 218 ANHANG Anhang–23...
  • Seite 219 Anhang–24...
  • Seite 220 ANHANG Anhang–25...
  • Seite 221 Anhang–26...
  • Seite 222 ANHANG Anhang–27...
  • Seite 223 Anhang–28...
  • Seite 224 ANHANG Anhang–29...
  • Seite 225 Anhang–30...

  • Seite 226: Von Den Intellifont-Kompatiblen Schriften Des Druckers Unterstützte Zeichensätze

    ANHANG ♦ Von den Intellifont-kompatiblen Schriften des Druckers unterstützte Zeichensätze PCL-Zeichensätze Schrift Alaska Antique Brougham Cleveland Connect-Guatemala Letter Kennung Zeichensatz Oakland Cond. icut Antique Gothic Roman-8 • • • • • • • ISO 8859-1 Latein1 • • • • •...
  • Seite 227 PCL-Zeichensätze Schrift(Fortsetzung) LetterGothic Mary- Oklahoma Utah Utah Kennung Zeichensatz 16.66** Land Brussels Tennessee Cond. Roman-8 • • • • • • • ISO 8859-1 Latein1 • • • • • • • ISO 8859-2 Latein2 • • • • • •...
  • Seite 228 ANHANG ♦ Von den TrueType™- und Type 1-kompatiblen und Originalschriften des Druckers unterstützte Zeichensätze PCL-Zeichensätze Schrift Atlanta Copen- Calgary Helsinki PortugalTennes- Kennung Zeichensatz Symbol hagen see Dingbats Roman-8 • • • • • • ISO 8859-1 Latein1 • • • •...
  • Seite 229 PCL-Zeichensätze Schrift Bermuda Script Deutschland San Diego US Roman Kennung Zeichensatz Roman-8 • • • • ISO 8859-1 Latein1 • • • • ISO 8859-2 Latein2 ISO 8859-9 Latein5 ISO 8859-10 Latein6 1 0 U PC-8 • • • • 1 1 U PC-8 D/N •...

  • Seite 230: Barcodes Oder Vergrößerte Zeichen Drucken

    ANHANG Eines der einzigartigen Merkmale des PCL-Modus dieses Druckers ist seine Unterstützung der Datenkompression CCITT G3/G4 und des TIFF-Formats. Der Drucker kann in den Emulationsmodi HP LaserJet, EPSON FX-850 und IBM Proprinter XL Barcodes drucken. Barcodes oder vergrößerte Zeichen drucken Code ESC i 27 105 1B auf 69...
  • Seite 231 ♦ Barcode-Modus n = “t0” oder “T0” CODE 39 (Standardeinstellung) n = “t1” oder “T1” Interleaved 2 von 5 n = “t3” oder “T3” FIM (US-Post Net) n = “t4” oder “T4” Post Net (US-Post Net) n = “t5” oder “T5” EAN 8, EAN 13 oder UPC A n = “t6”...

  • Seite 232: Barcode, Vergrößerte Zeichen, Linien Ziehen Und Rahmen Zeichnen

    ANHANG ♦ Barcode, vergrößerte Zeichen, Linien ziehen und Rahmen zeichnen n = “s0” oder “S0” 3 : 1 (werkseitige Voreinstellung) n = “s1” oder “S1” 2 : 1 n = “s3” oder “S3” 2.5 : 1 Dieser Parameter bestimmt den Barcode-Stil wie oben angegeben. Wenn der Barcode-Modus EAN 8, EAN 13, UPC-A, CODE 128 oder EAN 128 gewählt ist, wird der Stil-Parameter ignoriert.

  • Seite 233: Stummer Bereich

    ♦ Normal lesbare Textzeile des Barcodes ein- bzw. ausschalten n = “r0” oder “R0” Normal lesbare Textzeile AUS n = “r1” oder “R1” Normal lesbare Textzeile EIN Standardeinstellung: Normal lesbare Textzeile EIN (1) “T5” oder “t5” (2) “T6” oder “t6” (3) “T130”...

  • Seite 234: Breite Der Vergrößerten Zeichen, Linien Und Rahmen

    ANHANG ♦ Verschieben der Barcodes, der vergrößerten Zeichen, der Linien und der Rahmen in X-Achsenrichtung (horizontaler Versatz) n = “xnnn” oder “Xnnn” Dieser Parameter bestimmt die Strecke, um die der Druckanfang in der mit “u” oder “U” festgelegten Einheit vom linken Rand weg versetzt wird. ♦...

  • Seite 235: Drehen Der Vergrößerten Zeichen

    ♦ Drehen der vergrößerten Zeichen n = “a0” oder “A1” Aufrecht (werkseitige Voreinstellung) n = “a1” oder “A1” Um 90 Grad gedreht n = “a2” oder “A2” Auf den Kopf gestellt, d.h. um 180 Grad gedreht n = “a3” oder “A3” Um 270 Grad gedreht ♦...
  • Seite 236 ANHANG Die Zeichen “0” bis “9” werden als Daten akzeptiert. Die Daten müssen mit einer Prüfziffer abgeschlossen werden. “?” kann anstelle einer Prüfziffer verwendet werden. • Wenn der Barcode-Modus “EAN 8”, “EAN 13” oder “UPC-A” mit dem Parameter “t5” oder “T5” gewählt wurde, gilt: Es werden die 10 Ziffern von “0”...
  • Seite 237 • Wenn der Barcode-Modus “Code 128 A”, “Code 128 B” oder “Code 128 C” mit dem entsprechenden Parameter “t12” oder “T12,” “t13” oder “T13,” oder “t14” oder “T14” gewählt wurde, gilt: Die Codes 128 A, B und C können einzeln angewählt werden. A kodiert die Zeichen 00 - 5F (hex.).

  • Seite 238: Beginn Der Daten Für Die Vergrößerten Zeichen

    ANHANG ♦ Beginn der Daten für die vergrößerten Zeichen n = “l” oder “L” Die nach dem Parameter “l” oder “L” folgenden Daten werden als vergrößerte Zeichendaten interpretiert. Die Zeichendaten müssen mit dem Zeichen “\” (5CH) enden, mit dem auch der gesamte Befehl abgeschlossen wird.
  • Seite 239 STICHWORTVERZEICHNIS – Taste ............3-14 CD-ROM für Macintosh-Benutzer ..... CD-ROM für Windows-Benutzer ....... CompactFlash-Speicherkarte ......4-10 + Taste ............3-14 + und - Taste............. Daten für DRUCK&SPEICHER......Daten-LED ............3-17 Datum und Uhrzeit einstellen......3-38 Abbruchtaste (Job Cancel)....... DIMM............... 4-12 Abdeckung............
  • Seite 240 STICHWORTVERZEICHNIS Gerät..............NC-4100h............Go-Taste ............ 3-2, Netzanschluss........... Netzschalter ............Netzwerk ..........2-15, 3-45 Netzwerkkarte........... HDD (Festplatte)..........4-16 Netzwerkkartensteckplatz......... HP LaserJet Modus ........3-40 Netzwerkmodus ..........3-34 HP-GL-Modus..........3-41 Netzwerkschnittstellenanschluss ...... HQ1200 ............obere Papierkassette .......1-7, 1-18 IBM Proprinter XL Modus ....... 3-41 OHP-Folie ............
  • Seite 241 STICHWORTVERZEICHNIS R (Forts.) Reprint-Taste ..........3-2, Tasten..............TCP/IP ............3-34 Tonerkassette............ Trommelverschluss ........... Schacht 1............Schnittstelle ............ 3-45 Schnittstellen-Modus ........3-35 Schrift ............. 4-21 Umschlag ............1-27 Schriften ............USB-Anschluss ..........Serieller Kabelanschluss ........Servicemeldungen..........Set-Taste ..........3-2, 3-15 Vorderansicht ............ Setup ..............
