Inhaltszusammenfassung für QuanSheng UV-K5

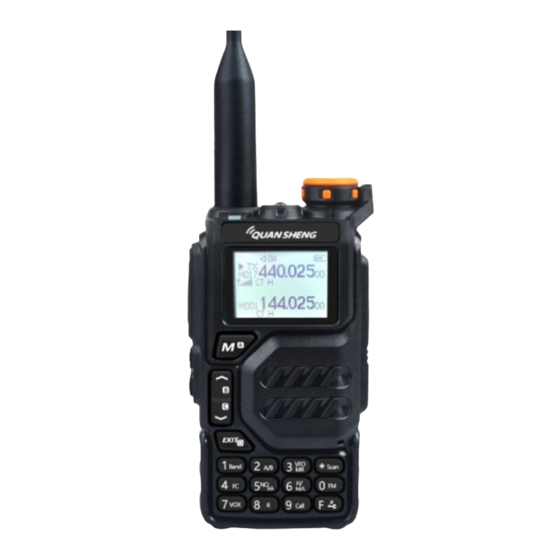

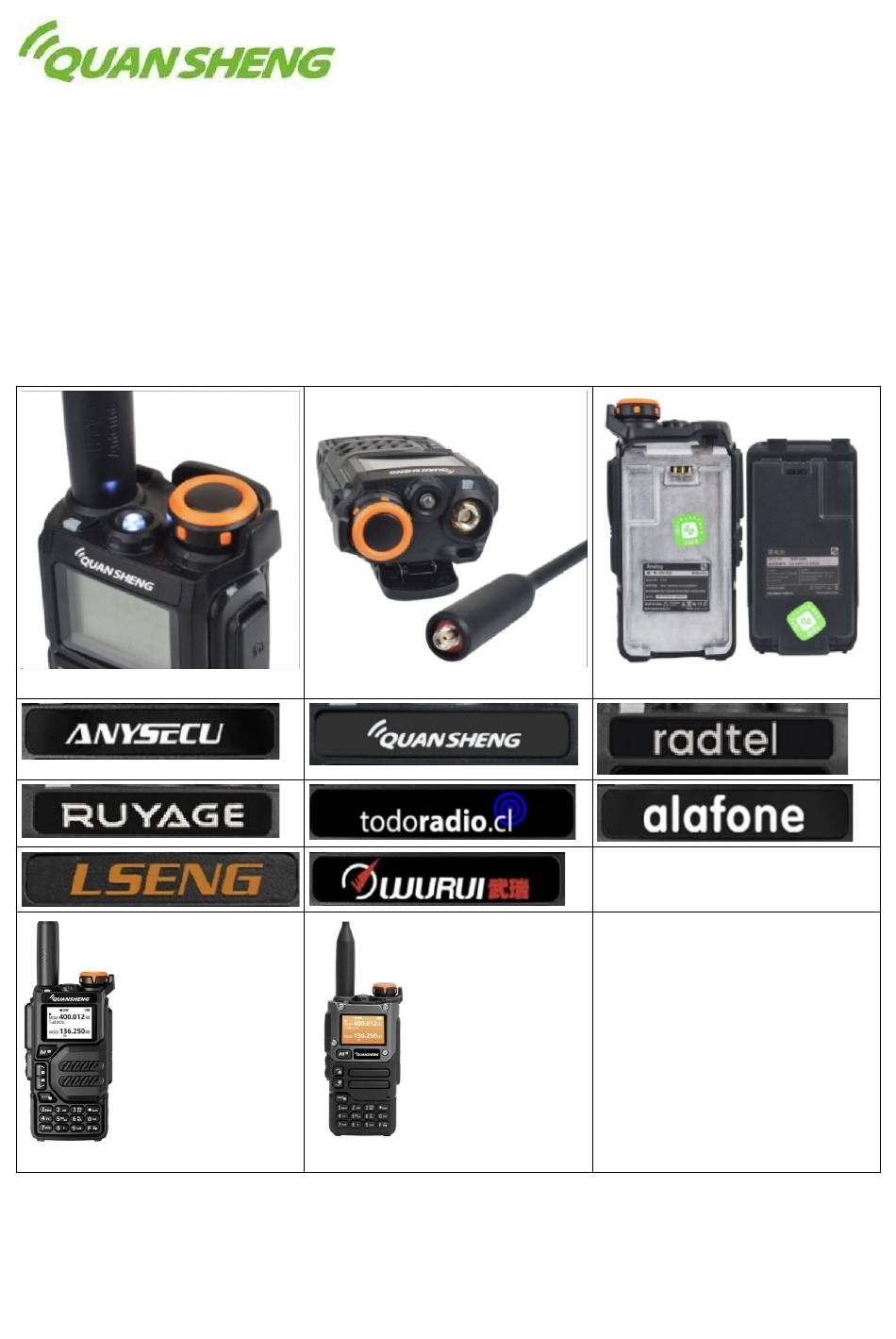

- Seite 1 UV-K5 Zwei-Wege-Radio Benutzerhandbuch (Übersetzung 05/2023 Ludwich) UV-5K UV-6K Notfallwetterkanal-Empfang / Schnelle Kopie eines Kanals / VOX / Multi-Band- Übertragung und 50 ∽ 600 MHz-Empfang / Fernabschaltung / Wiederbelebung / USB- Type-C- und Ladestation-Laden / 200 Kanäle...
- Seite 2 Inhaltsverzeichnis: 1 FCC FRS / GMRS / Amateur WARNUNG 2 VORSICHTSMASSNAHMEN VOR DER VERWENDUNG 3 Hauptmerkmale 4 Mitgeliefertes Zubehör 5 Radio-Diagramm 6 LCD-Display 7 Allgemeine Bedienungseinführung 8 Spezifikationen 9 Dokumente / Ressourcen 10 Verwandte Beiträge 1 FCC FRS/GMRS/Amateur WARNUNG FCC-Konformitätserklärungen: Dieses Gerät entspricht Teil 15 der FCC-Regeln.
-
Seite 3: Vorsichtsmassnahmen Vor Der Verwendung
tritt. Der Austausch von Senderkomponenten (Kristall, Halbleiter usw.), der nicht von der FCC für dieses Ra- dio zugelassen wurde, kann gegen die FCC-Regeln verstoßen. Hinweis: Die Verwendung dieses Radios außerhalb des Landes, für das es vorgesehen war, unterliegt staatlichen Vorschriften und kann verboten sein. Wichtig: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortli- chen Partei genehmigt wurden, können die Autorität des Benutzers zur Bedienung dieses Geräts ungültig... -
Seite 4: Hauptmerkmale
Hinweis: Verwenden Sie das Original-Ladegerät zum Aufladen, der Type-C-Ladeanschluss des Geräts ist nur für Notladungen vorgesehen. Zum Schutz der Umwelt recyceln Sie bitte den Batteriepack. Entfernen Sie den Akku nicht, wenn Sie Typ-C-Ladung verwenden. Versuchen Sie niemals, das Gehäuse des Batteriepacks zu öffnen. Hauptmerkmale ○... - Seite 5 ○ Automatische Hintergrundbeleuchtung Abschaltzeit wählbar ○ Automatische Signalsuche ○ Mehrstufige Frequenz ○ Ein-Tasten-Aufrufkanal 4 Zubehör im Lieferumfang enthalten Packen Sie das tragbare Radio vorsichtig aus. Wir empfehlen, dass Sie die folgenden Artikel überprüfen, bevor Sie das Verpackungsmaterial wegwerfen. Standardzubehör Artikel Menge Tragbares Radio Antenne (Connectortyp R-SMA female)
- Seite 6 Software: Quelle: Quansheng Homepage: http://en.qsfj.com/ https://github.com/amnemonic/Quansheng_UV-K5_Firmware https://github.com/sq5bpf/uvk5-reverse-engineering https://github.com/fagci/qs-uvk5-firmware-modder https://github.com/Tunas1337/UV-K5-Modded-Firmwares/releases/tag/v0.1 https://mikhail-yudin.ru/notes/quansheng-uv-k5-opyt-raboty/ PMR&LPD https://gist.github.com/fagci/03e8afe8b67cf3b5d2a7052cb48f8009 Datum Firmware-Updater Firmware_Version Programmingsoftware k5_2.01.17 <05/2023 1.1.11 k5_2.01.19 05/2023 1.1.11 k5_2.01.23 V1.0.38 2023-02-11 07:49:36 09/05/2023 1.1.12 k5_2.01.26 V1.0.38 Hardware K5: Version 1.0 (R51-V1.3, ZA31, XHR 2307) Transceiver-Chip Beken BK4819 Chip with firmware, processor DP32G030 Receiver FM 88-108 (64-108) MHz Beken BK1080.
-
Seite 7: Lcd-Display
5 Radio Diagram LCD-Display Sie können verschiedene Symbole auf dem LCD- Display überprüfen. Die folgende Tabelle hilft Ihnen, sie zu verstehen. Je kleiner die Anzahl der Gitter, desto schwächer das Signal. Anzeige des aktuellen Übertragungsausgangs. Der aktuelle Übertragungsausgang ist hoch (H), mittel (M) oder niedrig (L). CT erscheint, wenn der aktuelle Code ein CTCSS-Code ist. - Seite 8 Voice prompt is on. The radio work in narrow band mode. VOX Function. When the sound pressure reaches the set value, the transmission is started. This function can be set through the menu. Wenn der Schalldruck den eingestellten Wert erreicht, wird die Übertragung gestartet.
- Seite 9 Notrufmodus Ein / Aus Drücken Sie diese Taste, um den Notrufalarm einzu- schalten. Der Alarmton wird gemäß den Einstellungen der Programmiersoftware ausgelöst. Auswahl hoher / niedriger Erlaubt dem Benutzer zwischen hoher und niedriger Sendeleistung Sendeleistung umzuschalten. Monitor Erlaubt dem Benutzer die Monitorfunktion ein- oder auszuschalten.
-
Seite 10: Menü Information
• Im DTMF-Modus repräsentiert es das #-Code-Wort. Schnelltasten Funktion Funktionsbeschreibung BAND (F1-F7) Frequenzumschalter Hauptkanalumschalter Umschalten zwischen VFO(Frequenz)- und VFO/MR (Memory) MR-Modus FC /Frequency Meter Sendefrequenz und CTC-Freq. eines sendenden Geräts ermitteln. NOAA Weather Alert NOAA-Kanal starten oder beenden Ausgangsleistung umschalten H/M/L High / Middle / Low Zu VOX umschalten... - Seite 11 10 Channel Bandwidth (0:WIDE 1:NARROW 11 Encrypted Communication (OFF, 1-10: 1 to 10 types of 0-10 scrambling frequency.) 12 Busy Channel Lock (OFF,ON MEM-CH 13 Channel Save (Choose the channel by Up/Down Key and Number Key, press MENU key to Save the channel.) SAVE 14 Battery Save (OFF/1:1/1:2/1:3/1:4) The rate between active time and sleep time.
-
Seite 12: Gemeinsame Bedienungseinführung
PONMSG 45 Displays of Power On (FULL: full screen display, MSG: Welcome info, VOL: Voltage. It can modify it by program software.) ROGER 46 Reminding of End Talk (OFF: no reminding, ROGER: with reminding, MDC: Frog Sound Tail Tone) 47 Battery Voltage 48 AM Channel Mode On/Off (Used only for 108-136 MHz) NOAA_S 49 NOAA Channel Auto Scan On/Off... - Seite 13 • Kanalmodus: Zeigt die tatsächliche Kanalnummer an. In diesem Modus können die Benutzer die Kanalnummer manuell eingeben. Oder Sie können die Up/Down-Taste drücken, um den Kanal zu wechseln. ◆ (6.5) Cross-Band-Empfang/Senden Die Methode ist: MENU→18→WX, drücken Sie MENU, um die Einstellung aufzurufen OFF: Hauptkanal-Sendung Wenn CHAN_A oder B einen gültigen Ruf empfängt, wird der Kanal automatisch zum Hauptkanal, bis der Anruf beendet ist.
- Seite 14 Tasten aus. • CTCSS/DCS wird verwendet, um unerwünschte Rauschsignale beim Empfangen zu entfernen. ◆ (6.9) Schnelle Kopie eines Kanals (Funktion als Frequenzmesser) METER (FÜR ZWEIWEGFUNKGERÄTE UND EINIGE ANDERE GERÄTE) • Die schnelle Kopie erfordert ein starkes Signal. Sowohl der Sender als auch der Empfänger sollten eine Antenne installiert haben.
- Seite 15 Ablauf: Drücken Sie MENU → 43 → DCD ON. Wenn der Code, der empfangen wird, der persönliche DTMF-ID-Code ist, ist die Decodierung erfolgreich, und Sie können innerhalb der Rückstellzeit mit der anderen Partei kommunizieren. Wenn die Rückstellzeit abläuft, müssen Sie erneut decodieren. •...
- Seite 16 der Stufe 1 findet, wird es die aktuelle Übertragung stoppen und den Prioritätskanal der Stufe 1 aufrufen. ◆ (6.13) Notfallalarm • Der Notfallalarm wird verwendet, um Notfallsituationen zu signalisieren. Sie können den Notruf jederzeit oder auf jeder Bildschirmseite auslösen, selbst wenn auf dem aktuellen Kanal Aktivität stattfindet.
-
Seite 17: Spezifikation
• Das LCD zeigt "Sure?" an. Drücken Sie die MENU-Taste und warten Sie, bis das Radio neu startet. Alle Menüeinstellungen des Radios werden auf die Werkseinstellungen zurückgesetzt. ◆ (6.18) Ein-Knopf-Anrufkanal • F+9 springt sofort zum Ein-Knopf-Anrufkanal, und Sie können den wichtigen Kanal durch MENU→30→1-call als Ein-Knopf-Anrufkanal festlegen. - Seite 18 Antennenimpedanz 50Ω Empfangseigenschaften Empfindlichkeit: F1(50 76) -121dBm ∽ (76 108) WFM UKW Radio ∽ F2(108 135.9975) -121dBm ∽ F3(136 173.9975) -123dBm ∽ FM(12dB SINAD) F4(174 349.9975) -123dBm ∽ F5(350 399.9975) -123dBm ∽ F6(400 469.9975) -123dBm ∽ F7(470 599.9975) -121dBm ∽ WFM(20dB SINAD) WFM(76 108) -110dBm ∽...
- Seite 19 CTCSS-Frequenzen: Motorola-Slang „PL“ Privacy Line continuous tone coded squelch system, 50 unterschiedliche Alle Frequenzangaben in Hz 67,0 69,3 71,9 74,4 77,0 79,7 82,5 85,4 88,5 91,5 94,8 97,4 100,0 103,5 107,2 110,9 114,8 118,8 123,0 127,3 131,8 136,5 141,3 146,2 151,4 156,7 159,8 162,2 165,5 167,9 171,3 173,8 177,3 179,9 183,5 186,2 189,9 192,8 196,6 199,5 203,5 206,5 210,7 218,1 225,7 229,1 233,6 241,8 250,3 254,1 DCS:...
- Seite 20 Betriebsfunk Amateurfunkdienst (UHF) 70 cm 433,05 434,79 444,87 444,600 Kurzstreckenfunk (in Skandinavien) 446,20 446,000 [14]...
