translated by DL2FBO.de - 09/2023
Handbücher+ – Vereinfachte Benutzerhandbücher.
Quansheng UV-K5-Handbuch: Benutzerhandbuch und Programmierung
Software
Heim
»
QUANSHENG

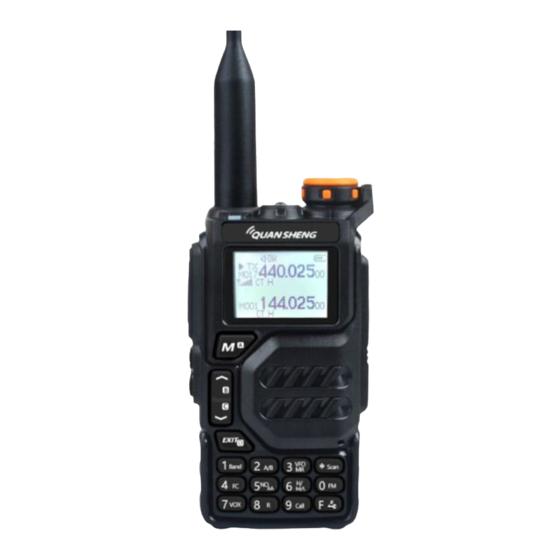

Das Quansheng UV-K5 Funkgerät ist ein zuverlässiges Kommunikationsgerät, das eine Reihe von Funktionen bietet, um den Bedürfnissen der
Benutzer gerecht zu werden. Um sicherzustellen, dass Sie Ihr Radio optimal nutzen, ist es wichtig, die Bedienungsanleitung zu lesen und zu
verstehen. Dieses Handbuch enthält detaillierte Anweisungen zur Verwendung des Funkgeräts, einschließlich Programmiersoftware und FCC-
Konformitätserklärungen. Das Funkgerät ist für den Betrieb innerhalb der FCC-Bestimmungen und -Vorschriften konzipiert, und jegliche Änderungen
oder Modifikationen, die nicht von der verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum
Betrieb des Geräts führen. Das Handbuch enthält außerdem wichtige Vorsichtsmaßnahmen, die vor der Verwendung des Radios getroffen werden
sollten, z. B. die ausschließliche Verwendung von Standard-Akkus und -Ladegeräten und die Vermeidung von extremer Staub- und Nässeeinwirkung auf das Rad
Das Quansheng UV-K5 Funkgerät ist mit 200 Kanälen, Cross-Band-Gegensprechanlage, Notfallalarm, UKW-Radio und mehr
ausgestattet. Das LCD-Display stellt dem Benutzer verschiedene Symbole zur Verfügung, die die Signalstärke, die Sendeleistung
und andere wichtige Informationen anzeigen. Das Handbuch enthält auch eine Liste des mitgelieferten Zubehörs, wie z. B. ein
tragbares Radio, eine Antenne, einen Li-Ionen-Akku, ein Ladegerät, einen Gürtelclip und ein Benutzerhandbuch. Durch Befolgen
der Anweisungen in diesem Handbuch können Benutzer sicherstellen, dass sie ihr Quansheng UV-K5-Funkgerät optimal nutzen.
https://youtu.be/5q1R-qydDXM
Empfang von Notwetterkanälen/Schnellkopie eines Kanals/VOX/Multiband-Senden und 50ÿ600 MHz
Empfangen/Fernkill/Wiederbelebung/TPYE-C und Aufladen über die Ladestation/200 Kanäle
translated by DL2FBO.de - 09/2023
» Quansheng UV-K5-Handbuch: Benutzerhandbuch und Programmiersoftware
UV-K5 Funkgerät
Benutzerhandbuch
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für QuanSheng UV-K5
Inhaltszusammenfassung für QuanSheng UV-K5
- Seite 1 » Quansheng UV-K5-Handbuch: Benutzerhandbuch und Programmiersoftware Das Quansheng UV-K5 Funkgerät ist ein zuverlässiges Kommunikationsgerät, das eine Reihe von Funktionen bietet, um den Bedürfnissen der Benutzer gerecht zu werden. Um sicherzustellen, dass Sie Ihr Radio optimal nutzen, ist es wichtig, die Bedienungsanleitung zu lesen und zu verstehen.
-
Seite 2: Inhaltsverzeichnis
translated by DL2FBO.de - 09/2023 Inhalt [ ausblenden 1 FCC FRS /GMRS/Amateur WARNUNG 2 VORSICHTSMASSNAHMEN VOR DER VERWENDUNG 3 Hauptmerkmal 4 mitgeliefertes Zubehör 5 Funkdiagramm 6 LCD-Display 7 Einführung in die allgemeine Bedienung 8 Spezifikationen 9 FAQs 10 Dokumente / Ressourcen 11 verwandte Beiträge FCC FRS/GMRS/Amateur WARNUNG ÿFCC-Konformitätserklärungen: Dieses Gerät... -
Seite 3: Vorsichtsmassnahmen Vor Der Verwendung
translated by DL2FBO.de - 09/2023 Hinweis: Die Verwendung dieses Radios außerhalb des Landes, in dem es vertrieben werden soll, unterliegt staatlichen Vorschriften und ist möglicherweise verboten. Wichtig: Alle Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb dieses Geräts führen. -
Seite 4: Hauptmerkmal
translated by DL2FBO.de - 09/2023 gefährliche Unfälle verursachen. Notiz: 1. Verwenden Sie zum Laden das Original-Ladegerät des Herstellers. Der Typ-C-Ladeanschluss des Gehäuses wird nur für Notfälle verwendet Aufladen. 2. Um die Umwelt zu schützen, recyceln Sie bitte den Akku. 3. Entfernen Sie den Akku nicht, wenn Sie Typ-C-Ladevorgänge verwenden. 4. - Seite 5 translated by DL2FBO.de - 09/2023 Radiodiagramm LCD Bildschirm Sie können die verschiedenen Symbole auf dem LCD überprüfen. Die folgende Tabelle hilft Ihnen, sie zu verstehen.
- Seite 6 translated by DL2FBO.de - 09/2023...
- Seite 7 translated by DL2FBO.de - 09/2023 Signalstärke. Je kleiner die Anzahl der Gitter, desto schwächer das Signal. Sendeausgangsleistungsanzeige. Die aktuelle Sendeausgangsleistung ist hoch (H), mittel (M) oder niedrig (L). CT wird angezeigt, wenn der aktuelle Code ein CTCSS-Code ist. DCS wird angezeigt, wenn der aktuelle Code ein DCS-Code ist CT DCS Die Sprachansage ist aktiviert.
- Seite 8 translated by DL2FBO.de - 09/2023 Anfangsfunktion Seitentaste 1: Drücken Sie kurz darauf, um die Monitorfunktion einzuschalten. Drücken Sie lange darauf, um 1750 Hz einzuschalten. Seitentaste 2: Drücken Sie sie kurz, um das Jack-Licht einzuschalten. Drücken Sie lange darauf, um den Notfallalarm einzuschalten. Die Funktion der Seitentaste, die per Programmsoftware eingestellt werden kann: Notfallmodus Ein/ Drücken Sie darauf, um den Notfallalarm zu aktivieren.
- Seite 9 translated by DL2FBO.de - 09/2023 B. Drücken Sie diese Taste lange, um die Tastatur zu sperren oder zu entsperren. C. Unter dem DTMF es stellt das #-Codewort dar. Funktion Schnelltaste Bedienungsanleitung BAND (F1-F7)Frequenzschalter Hauptkanalschalter VFO/MR Wechseln Sie zwischen VFO- und MR-Modus Frequenzmesser Starten Sie die Schnellkopie eines Kanals NOAA-Wetterwarnung...
- Seite 10 translated by DL2FBO.de - 09/2023 Artikelname NEIN. Bedienungsanleitung Wertebereich Squelch-Pegel SCHRITT Schrittfrequenz 2,5K/5K/6,25K/10K/12,5K/25K Ausgangsleistung NIEDRIG/MITTEL/HOCH DCS empfangen (AUS, 1-104: DCS, 105-208: DCS umkehren). 0-208 R_DCS Drücken Sie kurz F+*, um DCS zum Scannen auszulösen. CTCSS empfangen. (AUS, 1-50: CTCSS). 0-50 R_CTCS Drücken Sie kurz F+*, um den CTCSS-Scan auszulösen.
- Seite 11 translated by DL2FBO.de - 09/2023 Wert Artikelname NEIN. Bedienungsanleitung Reichweite Automatische Hintergrundbeleuchtung (AUS: Hintergrundbeleuchtung ausschalten; 1-5: Hintergrundbeleuchtung in 1-5 ausschalten Sekunden) Dual-Watch Ein/Aus (AUS: Schließen, CHAN_A: Standard-TX-Kanal ist A Kanal, CHAN_B (Standard-TX-Kanal ist B-Kanal.) Cross-Band-Empfangen/Senden (AUS: Schließen, CHAN_A: TX Ch Kanal ist A-Kanal, CHAN_B TX-Kanal ist B-Kanal.) PIEP BEEP-Steuerung (AUS, EIN)
- Seite 12 translated by DL2FBO.de - 09/2023 Wert ran Artikelname NEIN. Bedienungsanleitung SLIST1 Konfiguration der Kanalsuchliste 1 SLIST2 Konfiguration der Kanalsuchliste 2 AL-MOD Alarmmodus (STANDORT: lokaler Alarm; TONE: Fernalarm + lokaler Alarm) ANI-ID ANI-ID, DTMF-Kommunikationsfunk-ID UPCODE DTMF-UP-CODE DWCODE 37 DTMF-DOWN-CODE D-ST DTMF-Mithörton-Schalter AUS EIN DTMF-Dekodierungsantwort (NULL: Schließen, Ring: Lokales Klingeln, REP D-RSP LY: Antwortantwort, beide: lokales Klingeln + Antwortantwort)
- Seite 13 translated by DL2FBO.de - 09/2023 •(6.2)Hauptkanal wechseln Drücken Sie die Taste F+2, um den Hauptkanal zu wechseln. Der durchgezogene Pfeil zeigte auf den Hauptkanal. Drücken Sie PTT, um die Übertragung im Hauptkanal zu starten. •(6.3)Dualband Single – Watch/Dual – Watch-Schalter •(6.4)Frequenz-/ Kanalmodus-Schalter Der Dual-Watch-Betriebsmodus kann über das Menü...
- Seite 14 translated by DL2FBO.de - 09/2023 Auf/Ab-Taste. MENÜÿ5ÿR-CTCS Drücken Sie MENÜ, um den RX-CTCSS-Code aufzurufen und auszuwählen, den Sie aus der CTCSS-Liste mit den Auf-/Ab-Tasten einstellen möchten. MENÜÿ6ÿT-DCS Drücken Sie MENÜ, um den TX-DCS-Code aufzurufen und auszuwählen, den Sie aus der DCS-Liste mit den Auf-/Ab-Tasten einstellen möchten. MENÜÿ7ÿT-CTCS Drücken Sie MENÜ, um den TX-CTCSS-Code, den Sie einstellen möchten, aus der CTCSS-Liste mit der Auf-/Ab-Taste einzugeben und auszuwählen.
- Seite 15 translated by DL2FBO.de - 09/2023 DTMF-Empfang: Prozessablauf: Drücken Sie MENÜÿ43ÿDCD EIN. Wenn das empfangene Codewort ein persönlicher DTMF-ID-Code ist, ist die Dekodierung erfolgreich und Sie kommunizieren innerhalb der Rücksetzzeit mit der anderen Partei. Wenn die Rücksetzzeit erreicht ist, müssen Sie die Dekodierung erneut durchführen. MENUÿ40ÿD-HOLD 5S Legt die automatische Rücksetzzeit fest.
- Seite 16 translated by DL2FBO.de - 09/2023 Drücken Sie F+0, um in den UKW-Radiomodus zu gelangen. Drücken Sie die Auf-/Ab-Tasten, um die Frequenz oder die vorgespeicherten UKW-Kanäle zu ändern. Und Sie können die UKW-Frequenz oder vorab gespeicherte UKW-Kanäle über die Tastatur eingeben. Drücken Sie F+1, um zwischen VFO- und MR-Modus zu wechseln.
-
Seite 17: Spezifikationen
translated by DL2FBO.de - 09/2023 Menüÿ48ÿAM OFF stellt die Kanalmodulationsmethode auf FM ein. Die Einstellungen im Menü 48 gelten nur für das Frequenzband 108–136. •(6.20)Drahtlose Funkreplikation Halten Sie die PTT-Taste + Seitentaste 2 gedrückt, um die Schnittstelle für die drahtlose Funkreplikation aufzurufen. Auf dem LCD wird Air Copy (RDY) angezeigt. - Seite 18 translated by DL2FBO.de - 09/2023 Allgemeine Spezifikation Kanal Anzahl der gespeicherten UKW-Radiokanäle NOAA-Kanal Frequenzstabilität ±1 ppm Modulationsmodus FM: 11 K ÿ F3 E (12,5 kHz), 16 K ÿ F3 E (25 kHz) 115 mm x 60 mm x 37,5 mm Abmessungen Gewicht 234 g...
-
Seite 19: Faqs
Der QUANSHENG UV-K5 hat bei normaler Nutzung eine Akkulaufzeit von bis zu 12 Stunden. Ist der QUANSHENG UV-K5 wasserdicht? Nein, der QUANSHENG UV-K5 ist nicht wasserdicht, aber er ist spritzwassergeschützt und hält einer gewissen Wassereinwirkung stand. Kann ich den QUANSHENG UV-K5 für Outdoor-Aktivitäten wie Wandern und Camping verwenden? Ja, der QUANSHENG UV-K5 ist ideal für Outdoor-Aktivitäten wie Wandern und Camping. - Seite 20 Frequenzbereich arbeiten und über das gleiche Kodierungssystem verfügen. Welches Zubehör ist im Lieferumfang des QUANSHENG UV-K5 enthalten? Im Lieferumfang des QUANSHENG UV-K5 sind ein Akku, eine Antenne, ein Gürtelclip, ein Ladegerät, ein Ohrhörer und eine Bedienungsanleitung enthalten. Ist der QUANSHENG UV-K5 einfach zu bedienen? Ja, der QUANSHENG UV-K5 ist einfach zu bedienen und wird mit einem Benutzerhandbuch geliefert, das detaillierte Anweisungen zur Bedienung enthält.
-
Seite 21: Dokumente / Ressourcen
DL2FBO.de - 09/2023 Dokumente / Ressourcen QUANSHENG UV-K5 Funkgerät [pdf] Benutzerhandbuch UV-K5, UVK5, XBPUV-K5, XBPUVK5, UV-K5 Funkgerät, UV-K5 Funkgerät, Funkgerät, Funkgerät Handbücher+, Privatsphäre zu Hause...
