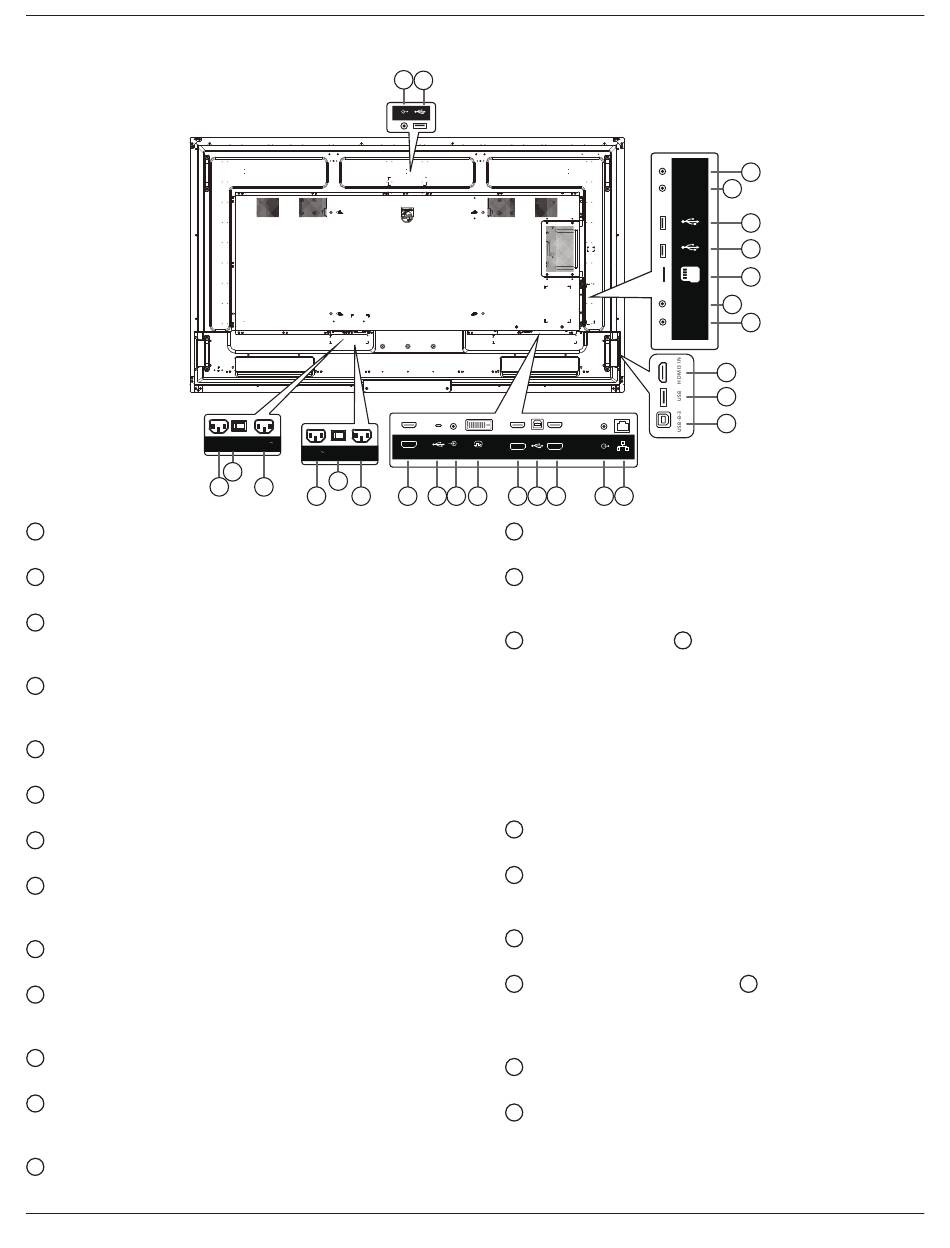

Eingabe/Ausgänge
65BDL4052E
AC IN (AC-Eingang)
1
AC-Stromversorgung von der Steckdose.
HAUPTSCHALTER
2
Zum Ein-/Ausschalten der Hauptstromversorgung.
AC OUT (AC-Ausgang)
3
AC-Stromversorgung zum AC-Eingang eines
Medienplayers.
HDMI OUT (HDMI-Ausgang)
4
Stellen Sie über ein HDMI-Kabel eine Verbindung zu
einem Eingangsgerät her.
USB 3.1 C
5
Unterstützt Anzeige und Berührungsfunktion.
AUDIO IN (Audioeingang)
6
Audioeingang für DVI-D-Quelle (3,5 mm, stereo).
DVI-D IN (DVI-D-Eingang)
7
DVI-Videoeingang.
HDMI1 IN (HDMI1-Eingang)
8
Stellen Sie über ein HDMI-Kabel eine Verbindung zu
einem Eingangsgerät her.
USB-B-1
9
Sensoranschluss zur Verbindung mit einem PC.
HDMI2 IN (HDMI2-Eingang)
10
Stellen Sie über ein HDMI-Kabel eine Verbindung zu
einem Eingangsgerät her.
AUDIO OUT (Audioausgang)
11
Audioausgang zum externen AV-Gerät.
RJ-45
12
Die LAN-Steuerungsfunktion dient dem Versenden des
Fernsteuerungssignals vom Kontrollzentrum.
USB-B-3
13
Sensoranschluss zur Verbindung mit einem PC.
AUDIO LINE OUT
75BDL4052E
86BDL4052E
100-240V
50/60 Hz, 2,5 A
100-240V
50/60 Hz, 2,5 A
2
2
1
3
3
1
24 23
USB 3.0
USB 3.1 C
AUDIO IN
HDMI OUT
DVI-D IN
USB-B-1
HDMI1 IN
HDMI2 IN
4
5 6 7
8 9
10
USB
14
Schließen Sie ein USB-Speichergerät an.
HDMI3 IN (HDMI3-Eingang)
15
Stellen Sie über ein HDMI-Kabel eine Verbindung zu
einem Eingangsgerät her.
IR IN (IR-Eingang)/
16
Ein- und Ausgänge zum Durchschleifen des Infrarotsignals.
HINWEISE:
•
Der Infrarotempfänger dieses Displays wird
abgeschaltet, wenn etwas an den Anschluss [IR IN]
(IR-Eingang) angeschlossen wird.
•
Zur Steuerung Ihres AV-Gerätes über das Display
lesen Sie auf Seite 28 unter "Infrarotsignal
durchschleifen" nach.
MICRO SD
18
Stecken Sie eine microSD-Karte ein.
USB SERVICE PORT (USB-Serviceanschluss)
19
Verbinden Sie Ihr USB-Speichergerät und den
Serviceanschluss.
USB 3.0
20
Schließen Sie ein USB-Speichergerät an.
RS232 IN (RS232-Eingang)/
21
Ausgang)
Android-RS232-Netzwerkeingang/-ausgang ist reserviert
für angepasste Protokollnutzung vom Systemintegrator.
USB 3.0
23
Schließen Sie ein USB-Speichergerät an.
AUDIO OUT (Audioausgang)
24
Audioausgang zum externen AV-Gerät.
17
65BDL4052E/75BDL4052E/86BDL4052E
22
RS232
OUT
21
RS232
IN
20
USB 3.0
19
USB
Service Port
18
MICRO SD
17
IR-OUT
16
IR-IN
15
14
13
AUDIO OUT
RJ45
11 12
IR OUT (IR-Ausgang)
17
RS232 OUT (RS232-
22
