4. INSTALLATION
4.1 Einbau in ein Rack
Der BEHRINGER SONIC ULTRAMIZER SU9920 benötigt eine
Höheneinheit (1 HE) für den Einbau in ein 19-Zoll-Rack. Bitte
beachten Sie, dass Sie zusätzlich ca. 10 cm Einbautiefe für die
rückwärtigen Anschlüsse frei lassen. Bitte verwenden Sie zum
Einbau des Gerätes in ein Rack M6 Maschinenschrauben und
Muttern.
4.2 Audioverbindungen
Es gibt verschiedene Möglichkeiten den SU9920 in Ihr Setup
zu integrieren. Je nach Anwendungsfall benötigen Sie
unterschiedliche Anschlusskabel, die nun erläutert werden
sollen.
4.2.1 Verkabelung mit XLR-/Klinkenkabeln
Um den SU9920 mit anderen Geräten in Reihe zu betreiben,
benötigen Sie handelsübliche 6,3-mm-Klinkenkabel, manchmal
auch als Instrumenten- oder Patch-Kabel bezeichnet.
Diese Kabel haben an beiden Enden einen Klinkenstecker.
Verbinden Sie die Eingänge der Geräte mit den entsprechenden
Ausgängen am jeweiligen anderen Gerät.

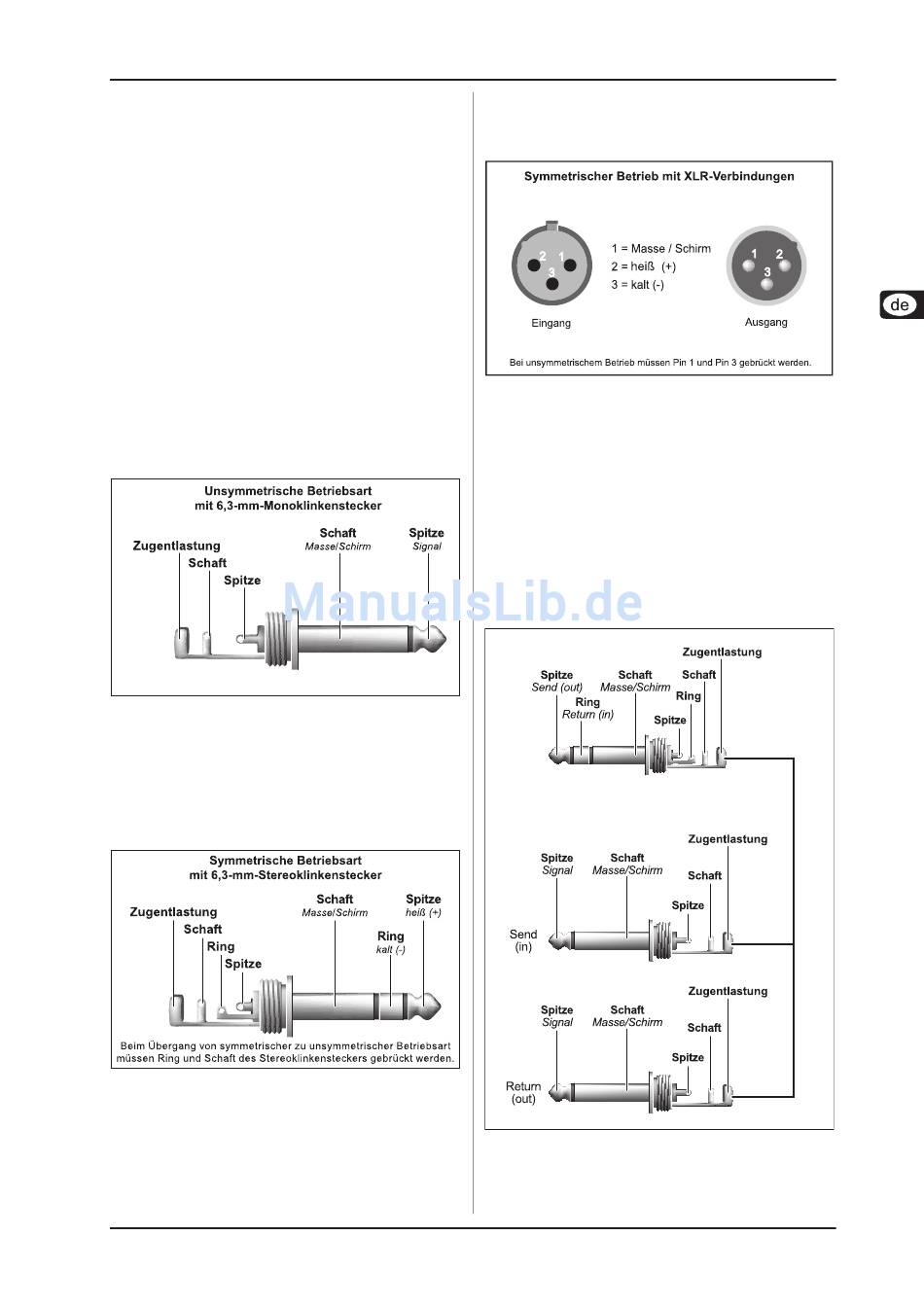

Abb. 4.1: 6,3 mm-Monoklinkenstecker
Verwenden Sie an den symmetrischen Ausgängen des SU9920
symmetrisch verschaltete Kabel mit zwei Stereoklinkensteckern,
wenn Ihre übrigen Geräte über symmetrische Eingänge
verfügen. Diese Kabel gewährleisten eine höhere Sicherheit
gegen Störsignale, wie z.B. Brummeinstreuungen von
Stromkabeln, und sollten vor allem bei längeren Kabelwegen
unbedingt eingesetzt werden.
Abb. 4.2: 6,3 mm-Stereoklinkenstecker
SONIC ULTRAMIZER SU9920
Alternativ können Sie professionelle XLR-Kabel verwenden, mit
einer XLR-Buchse an der einen und einem XLR-Stecker an der
anderen Seite. Diese Verbindung stellt sowohl elektrisch, als
auch mechanisch die zuverlässigste Kabelverbindung dar.
Abb 4.3: Symmetrischer XLR-Stecker
4.2.2 Verkabelung mit Insert-Kabeln
Um den SONIC ULTRAMIZER über den Insert-Weg eines
Mischpults zu betreiben, benötigen Sie handelsübliche Insert-
Kabel mit Klinkensteckern. Diese Y-Kabel haben auf der einen
Seite zwei 6,3-mm-Mono- und auf der anderen Seite einen 6,3-
mm-Stereoklinkenstecker. Den als "Send" gekennzeichneten
Stecker verbinden Sie mit der INPUT-Buchse 1 des Effektgeräts.
Der "Return"-Stecker kommt an die OUTPUT-Buchse 1 des
Geräts. Den Stereostecker verbinden Sie mit der Insert-Buchse
am gewünschten Mischpultkanal. Für Stereo-Subgruppen- und
Main Mix-Inserts verwenden Sie zwei Insert-Kabel. In diesem
Fall schließen Sie das zweite Kabel an die INPUT/OUTPUT-
Buchsen 2 des SU9920 an.
Abb. 4.4: Insert-Kabel mit zwei Monoklinken- und einem
4. INSTALLATION
Stereoklinkenstecker
9
