SONIC ULTRAMIZER SU9920
Die Bedienelemente für CHANNEL 1 und CHANNEL 2 sind identisch. Im Folgenden wird deren Funktion exemplarisch für CHANNEL 1
erläutert.
Clip: Diese LED zeigt durch dauerhaftes Aufleuchten einen
zu hohen Eingangspegel an. Ein kurzzeitiges Aufleuchten
signalisiert eine bevorstehende Übersteuerung. Vorsorglich
gibt es einen Sicherheits-Headroom von 3 dBu, bevor das
Signal verzerrt. Die LED sollte nicht aufleuchten.
LEDs: Die vier LEDs zeigen den Ausgangspegel in 10 dBu-
Schritten an. Das regelmäßige Aufleuchten der 0 dBu-LED
signalisiert einen optimalen Ausgangspegel.
PROCESS: Mit diesem Regler wird der Anteil
hochfrequenter Signale festgelegt, der vom SU9920
bearbeitet werden soll. Die Einstellung MAX entspricht
einer Pegelanhebung von +12 dBu bei 5 kHz.
LOW CONTOUR: Mit diesem Regler wird der Anteil
tieffrequenter Signale festgelegt, der vom SU9920
bearbeitet werden soll. Die Einstellung MAX entspricht
einer Pegelanhebung von +12 dBu bei 50 Hz.
SICHERUNGSHALTER / IEC-KALTGERÄTEBUCHSE:
Die Netzverbindung erfolgt über eine IEC-Kaltgeräte-
buchse. Sie entspricht den erforderlichen Sicherheits-
bestimmungen. Ein passendes Netzkabel gehört zum
Lieferumfang. Beim Ersetzen der Sicherung sollten Sie
unbedingt den gleichen Typ verwenden.
OUTPUTS 1: Symmetrische XLR- und 6,3-mm-Klinken-
anschlüsse. Sie dienen zum Anschluss von Verstärkern,
weiteren Signalprozessoren und Aufnahmegeräten. Die
Klinken- und XLR-Anschlüsse können parallel verwendet
werden, wenn zwei Ausgänge benötigt werden.
6

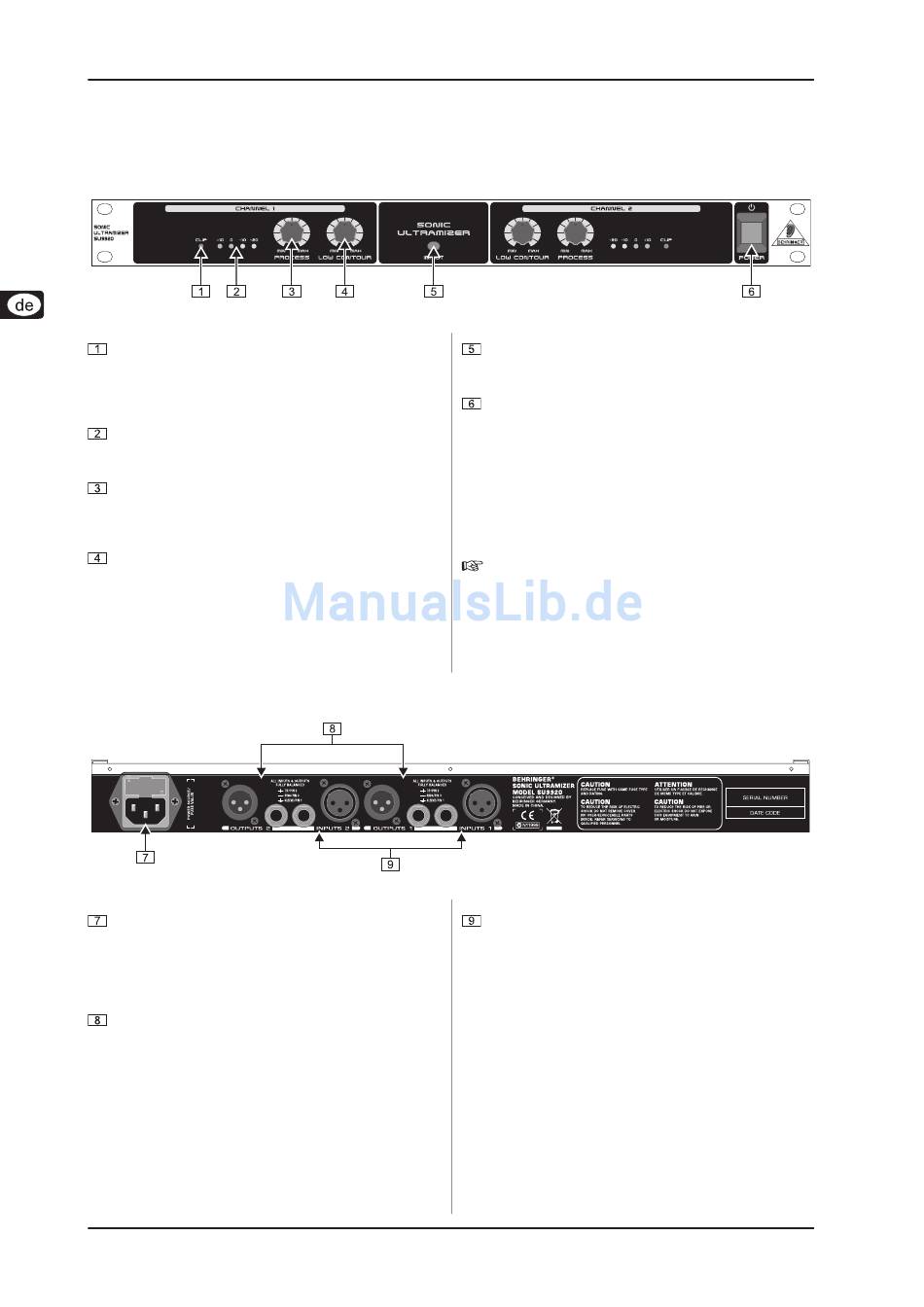

2. BEDIENELEMENTE UND ANSCHLÜSSE
2.1 Vorderseite
Abb. 2.1: Bedienelemente an der Vorderseite
2.2 Rückseite
Abb. 2.2: Bedienelemente an der Rückseite
2. BEDIENELEMENTE UND ANSCHLÜSSE
IN/OUT: Mit diesem Schalter wird die Signalbearbeitung
aktiviert und deaktiviert. Im aktiven Betriebszustand
leuchtet die LED.
POWER: Mit dem POWER-Schalter nehmen Sie das
Mischpult in Betrieb. Der POWER-Schalter sollte sich in
der Stellung "Aus" befinden, wenn Sie die Verbindung zum
Stromnetz herstellen.
Um das Gerät vom Netz zu trennen, ziehen Sie bitte den
Netzstecker. Wenn das Gerät in Betrieb genommen wird, stellen
Sie sicher, dass der Netzstecker leicht zugänglich ist. Wird das
Gerät in ein Rack montiert, sorgen Sie bitte dafür, dass eine
Trennung vom Stromnetz leicht durch einen Stecker oder einen
allpoligen Netzschalter auf der Rückseite erfolgen kann.
Beachten Sie bitte: Der POWER-Schalter trennt das
Gerät beim Ausschalten nicht vollständig vom
Stromnetz. Ziehen Sie deshalb das Kabel aus der
Steckdose, wenn Sie das Gerät längere Zeit nicht
benutzen.
INPUTS 1: Symmetrische XLR- und 6,3-mm-Klinken-
anschlüsse. Sie dienen zum Anschluss von Signalquellen
mit Line-Pegel (z. B. Mischpult). Zur Vermeidung von
Störungen dürfen nur entweder die Klinken- oder die XLR-
Anschlüsse verwendet werden.
SERIENNUMMER: Die Seriennummer befindet sich rechts
an der Geräterückseite. Sie wird benötigt für den Online-
Registrierungs-Vorgang.
