S T R E N G V E R T R A U L I C H
Weitergabe an Dritte verboten.
Trennschärfe-
und Tonabnehmer-
schalter
La utstä rke reg I e r
und Netzschalter
Zum Anschluß an Wechselstromnetze und nach Einbau eines Wechselrichters Type 7880 C oder
7881 C auch zum Anschluß an Gleichstromnetze.
Wellenbereiche:
KW: 16,7 — 51 m ( 18— 5 ,9 M Hz)
MW: 186 — 585 m (1613—513 KHz)
LW: 720 —2000 m ( 417—150
PHILIPS
K U N D E N D I E N S T A N L E I T U N G

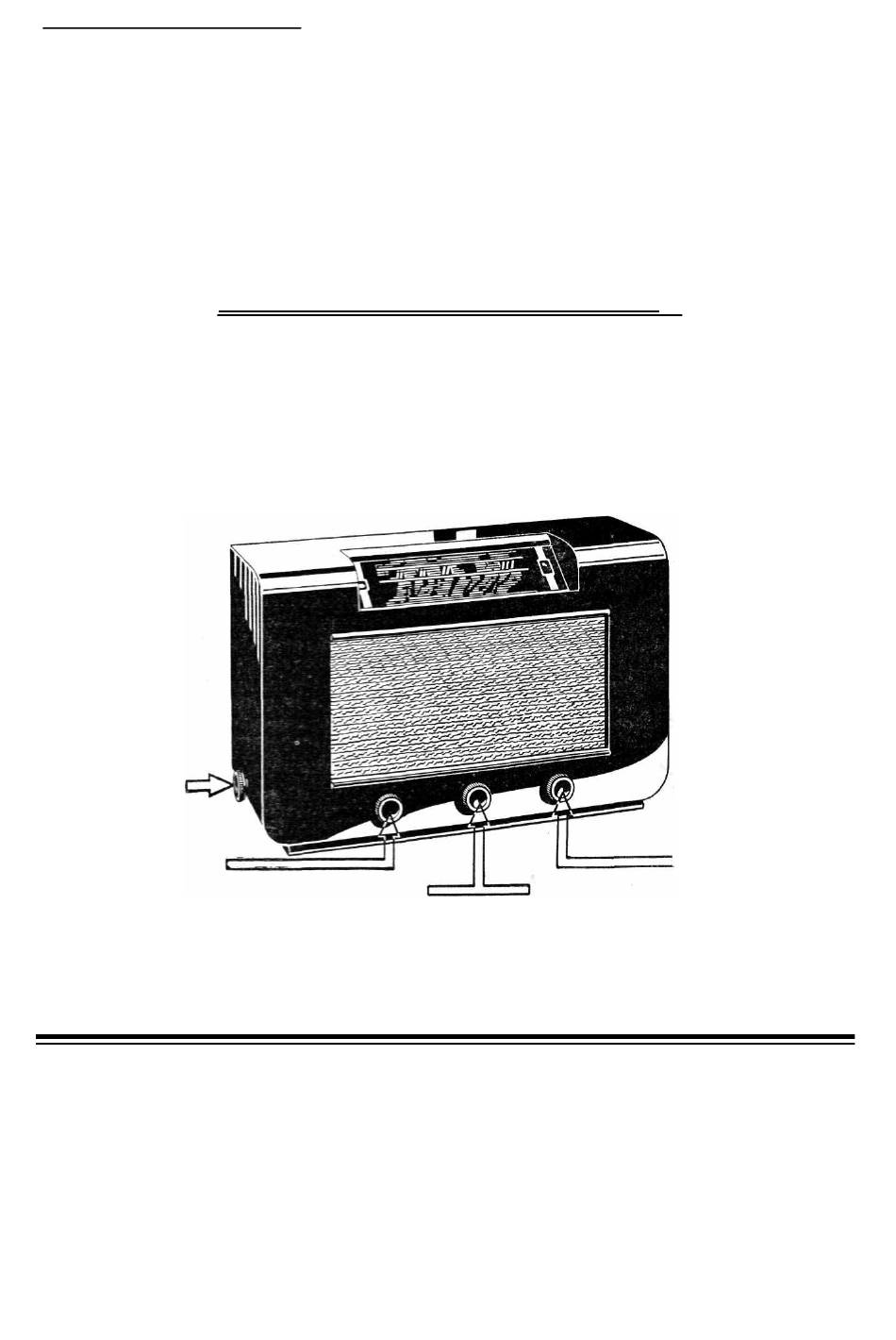

EMPFANGSGERÄT
Aachen-Super D61
KHz)
Abstimmknopf
(110 — 145 Volt oder 200 —245 Volt)
Gewicht:
11,2 kg einschließlich Röhren ohne Verpackung
17,3 kg einschließlich Röhren mit Verpackung
Abmessungen:
Höhe: 36 cm
Breite: 58 cm } einschließlich Knöpfe
Tiefe: 22 cm
Baujahr 1939/40
Werbung
Verwandte Anleitungen für Philips Aachen-Super D61
Inhaltszusammenfassung für Philips Aachen-Super D61
- Seite 1 Weitergabe an Dritte verboten. PHILIPS K U N D E N D I E N S T A N L E I T U N G EMPFANGSGERÄT Aachen-Super D61 Trennschärfe- und Tonabnehmer- schalter La utstä rke reg I e r...
- Seite 2 D 61 und die Spannung über S 34 über das Filter Sichtbare Abstimmung (EM 11). R32, C38, R33 und über C 50 dem Knoten- Ein Teil der von der ersten Diode von L4 er- punKt R22-R22a des Lautstärkereglers zuge- regten Gleichspannung wird vom Potentiometer führt.
- Seite 3 D 61...
- Seite 4 D 61 6. 4. Z.F.-Kreis mit 80µµF über S30 ver- 3. Ausgangsleistungsmesser anschließen. stimmen (Abb. 1); S27, S28 des 3.Z.F.- 4. Moduliertes Signal von 405 kHz über Kreises abgleichen. eine Normal - Kunstantenne an die 7. 1. Z.F.-Kreis mit 80µµF über S24 ver- Antennenbuchse legen.
- Seite 5 D 61 6. Aperiodischer Verstärker oder Hilfs- 8. Mutter M und Gewindebuchse N zur Befesti empfänger an die Anode von L2 gung des Außenkabels dieses Seiles an dem anschließen. Ausgangsleistungsmesser Bügel G, lösen. Das Kabel des Wellen hinter den Hilfsempfänger schalten. bereichanzeigers ist dann frei.
- Seite 6 D 61 Die Gleitkabel sind stets mit größter Vorsicht Kordel zu behandeln. Ein schwacher Knick verursacht Innenkabel Innenkabel schon schweres Laufen und oft toten Gang. Innenkabel Außenkabel Außenkabel Feinregelvorrichtung. Außenkabel Die Längen der Innenkabel sind gemessen Bei Schlupf der Feinregeleinheit sind die zwischen den Befestigungspunkten.
- Seite 7 D 61...
- Seite 8 D 61 ■...
- Seite 10 D 61...
- Seite 13 7086 - VII. 39-8. scanned 12/2003 Dirk Becker for rm.org...
