Diese Montage ermöglicht Ihnen die Wasserentnahme nur an einer Stelle. Diese Montageart verlangt den
Einbau einer drucklosen Armatur (druckloser Einhandmischer oder drucklose Zweigriffarmatur).
Der Ausgang aus dem Speicher, der mit rot markiert ist, muss bei der Armatur als Eingang warmes Wasser
angeschlossen werden.
Zwischen dem Speicher (Ausgang rote Markierung) und der drucklosen Armatur darf kein Absperrhahn
eingebaut werden, weil damit die Wirkung der drucklosen Armatur außer Kraft gesetzt wird.

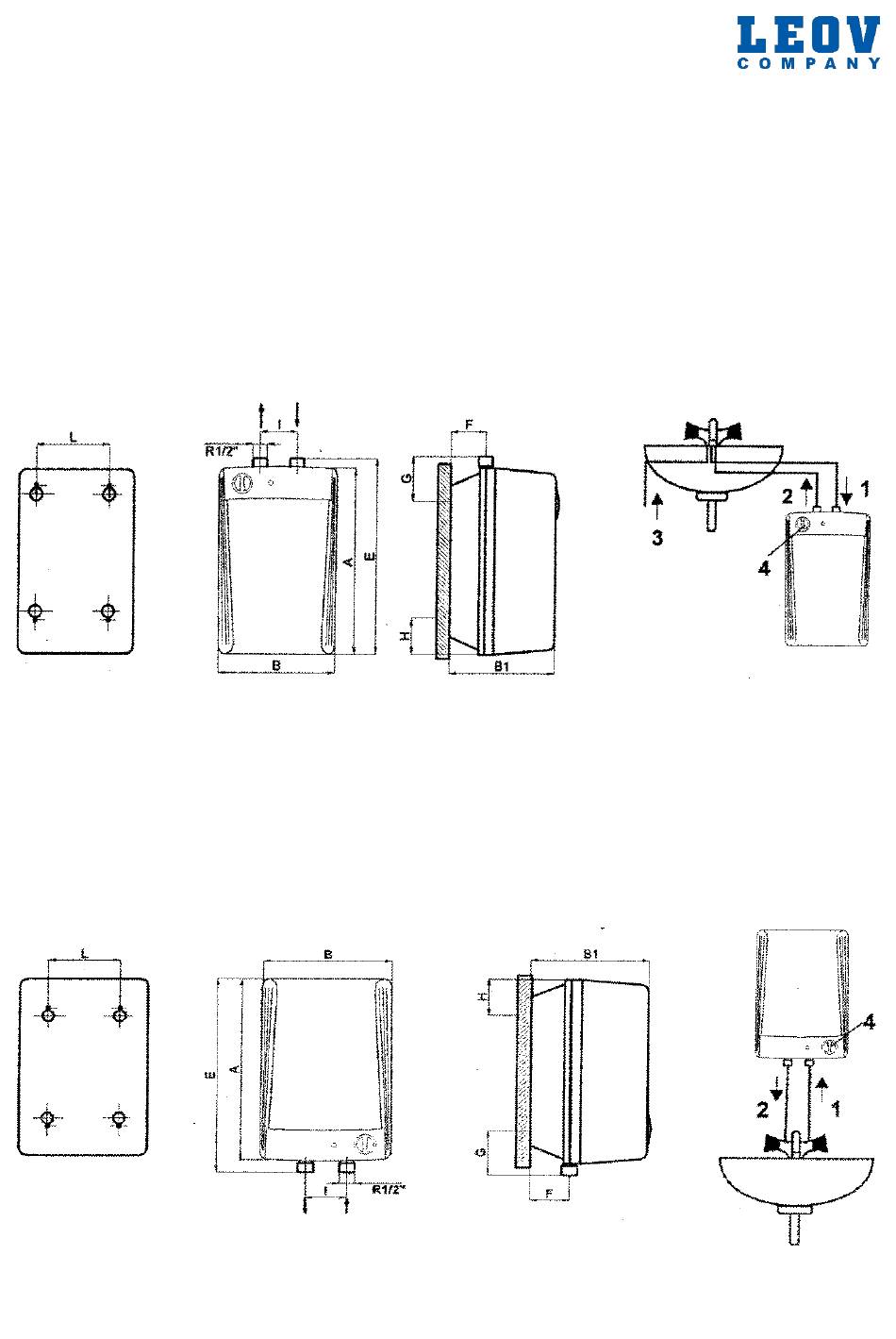

Drucklose Installation unter dem Waschbecken (US)
1 BLAU-Eingang kaltes Wasser
3 Zuleitung
Drucklose Installation über dem Waschbecken (OS)
1 ROT-Eingang kaltes Wasser
3 Zuleitung
2 ROT-Ausgang warmes Wasser
4 Regeldrehknopf
2 BLAU-Ausgang warmes Wasser
4 Regeldrehknopf
