LENKER
• Vergewissern Sie sich vor jeder Fahrt sowie nach dem Einstellen, dass der
Lenker, die Schrauben der Lenkerbefestigung, die Verschlussmechanik so-
wie der Lenkerschnellspanner fest sitzen! Unfallgefahr!
• Der Lenker darf beim Geradeausfahren nicht schief stehen. Unfallgefahr!
GEFAHR
• Hängen Sie zum Transport von Gegenständen keine Tragetaschen an den
Lenker, da das Fahrverhalten sonst beeinträchtig werden kann. Unfallge-
fahr! Verwenden Sie stattdessen nur handelsübliche Fahrradkörbe bzw.
Lenker taschen.
ACHTUNG
Die Einstellung des Lenkers ist abhängig vom am Fahrrad verbauten Lenker-Vorbau.

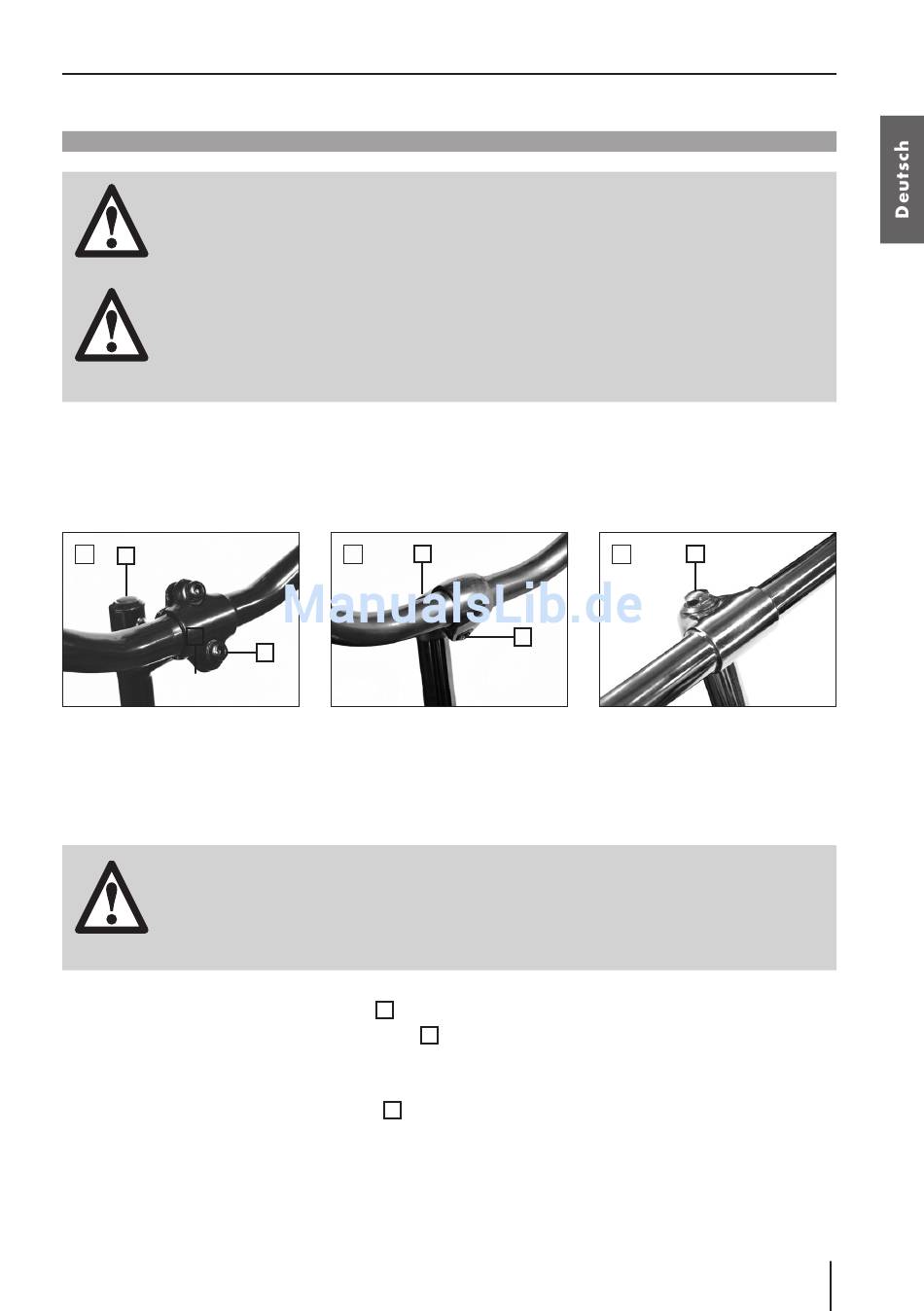

STARRER LENKER-VORBAU
C
1
2
Beim starren Lenker-Vorbau kann der Lenker, je nach Variante, in der Höhe, der Po-
sition sowie dem Neigungswinkel (außer Variante Abb. E) eingestellt werden.
POSITION UND HÖHE EINSTELLEN
• Der Lenker-Vorbau darf höchstens bis zur Maximalmarke des Lenkerschaf-
tes herausgezogen werden! Die Markierung der Mindesteinstecktiefe darf
nicht sichtbar sein. Bruch- und Unfallgefahr!
- Bei Missachtung keine Gewährleistung!
GEFAHR
1. Lösen Sie die Klemmschraube
Schlüssel bzw. die Klemmschraube
Schlüssel.
2. Stellen Sie den Lenker bzw. den Lenker-Vorbau in Position und Höhe ein.
3. Ziehen Sie die Klemmschraube
(s. Kapitel Drehmomentvorgaben).
D
1
2
(Abb. C + D) mit einem 6-mm-Innensechskant-
1
1
gemäß Drehmomentvorgabe wieder fest an
1
E
2
(Abb. E) mit einem 13-mm-Sechskant-
LENKER
1
11
