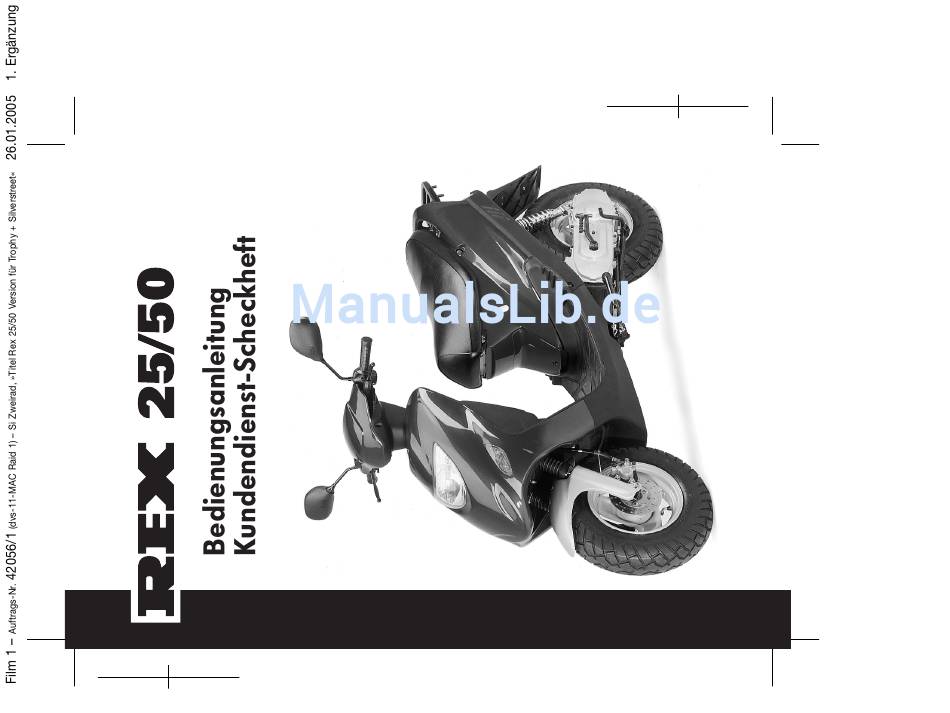

REX 25 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. REX Anleitungen
  4. Fahrräder
  5. 25
  6. Bedienungsanleitung

REX 25 Bedienungsanleitung

Vorschau ausblenden

Werbung

Inhaltsverzeichnis

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für REX 25

Inhaltszusammenfassung für REX 25

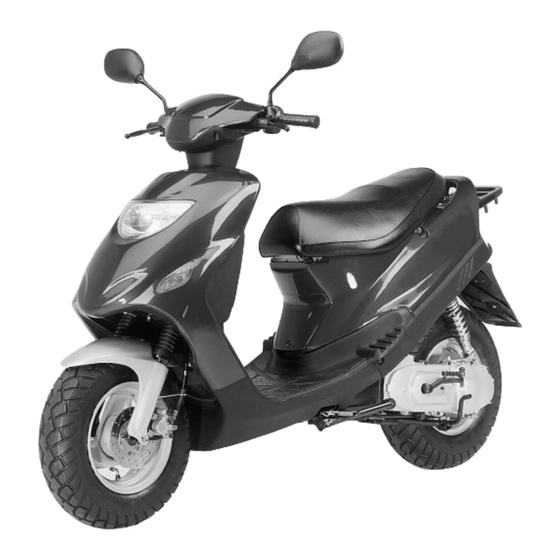

  • Seite 2 Vorwort Sehr geehrter Kunde, wir gratulieren Ihnen zum Kauf unseres REX-Motorrollers. Sie haben ein wirklich gutes Produkt erwor- ben und werden bestimmt viel Freude und Fahrvergnügen damit haben. Bevor Sie jedoch den Roller erstmals in Betrieb nehmen, empfehlen wir Ihnen, die Bedienungsanleitung aufmerksam zu lesen.
  • Seite 3 Betriebssicherheit verringert sich. Außerdem erlischt der Versicherungsschutz und die allgemeine Betriebserlaubnis (ABE) sowie die Gewährleistung. Die zulässige Höchstgeschwindigkeit darf nicht überschritten werden: Mofa-Roller 25 km/h, Mokick- Roller 45 km/h. Den Roller-Motor niemals in geschlossenen Räumen laufen lassen, denn die Abgase enthalten...
  • Seite 4 42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 3 Die zulässige Tragkraft des Gepäckträgers beträgt 3 kg. Gegenstände, die auf dem Gepäckträger mitgeführt werden, sollten gut befestigt sein. Das Top-Case (Sonderzubehör) ist hierzu die ideale Ergänzung. Bei Schlechtwetterfahrten (Nässe, Schnee, Glatteis) besonders vorsichtig fahren.

  • Seite 5: Gewährleistung

    42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 4 Gewährleistung 1. Es wird eine dem Stand der Technik entsprechende Fehlerfreiheit des Rollers in Werkstoff und Herstellung während der gesetzlichen Gewährleistung ab dem Datum der Übergabe des Rollers gewährt. Die Erfüllung der Gewährleistungsverpflichtung erfolgt nach unserer Wahl durch Instandsetzung des Rollers.
  • Seite 6 42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 5 Kraftstoffablagerungen im Vergaser, welche durch Standzeiten verursacht werden. Schäden, die durch Unfall, falsche Bedienung, Nichtbeachtung der Hinweise in der Bedie- nungsanleitung, durch unsachgemäße Lagerung oder durch Einsatz bei Sportveranstaltungen entstanden sind. wenn von fremder Seite Teile eingebaut wurden oder der Benutzer sich selbst bemüht hat Schaden zu beheben.
  • Seite 7 42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 6 6. Durch eine ausgeführte Gewährleistung wird die in Ziffer 1. genannte Gewährleistungsdauer weder erneuert noch verlängert. 7. Die Gewährleistungsbedingungen gelten nur innerhalb der Bundesrepublik Deutschland. 8. Andere als die vorstehend aufgeführten Abmachungen sind nur dann gültig, wenn sie vom Hersteller schriftlich bestätigt sind.

  • Seite 8: Lage Der Bedienelemente

    42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 7 Lage der Bedienelemente Cockpit mit Tachometer, Kilometerzähler, kombiniertes Behälter für Bremsflüssigkeit Tankanzeige, Kontrollleuchten für Blinker, Zünd-/Lenkerschloss mit Füllstandanzeige Fernlicht und Ölstand Fern-/Abblendlicht-/ Elektro-Starterknopf, Blinkschalter, EIN-/AUS- Horn-Druckschalter Lichtschalter...

  • Seite 9: Lage Der Fahrgestellnummer

    42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 8 Lage der Fahrgestellnummer Ab Baujahr 2002 befindet sich die Fahrgestell-Nr. unter- halb der rechten Seitenverkleidung, neben dem Batteriefach. Die Fahrgestell-Nr. befindet sich bei Fahrzeugen bis ein- schließlich Baujahr 2001 unter der Öltankabdeckung, rechts neben dem Öltank.

  • Seite 10: Lage Der Motornummer

    42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 9 Lage der Motornummer Die Motornummer befindet sich an der Triebsatz- schwinge.
  • Seite 11 42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 10 Funktion der Kontroll- u. Bedieneinheiten Kontrollsysteme 1. Öl-Kontrolle rot: Zum Prüfen der Kontrollleuchte wird der Zündschlüssel zwischen Schalterstellung „ON“ und „OFF“ gedreht (*), die Lampe ! leuchtet auf. Wenn im Fahrbetrieb oder bei einge- schalteter Zündung die Lampe an-...

  • Seite 12: Zünd-Lenkschloss

    42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 11 Zünd-Lenkschloss Funktionen: LOCK = Die Zündung ist ausgeschaltet, und der Schlüssel ist abziehbar. Das Lenkschloss ist eingerastet. = Die Zündung ist ausgeschaltet, und der Schlüssel ist abziehbar. Das Lenkschloss ist nicht eingerastet. = Das ist die Startposition. Der Schlüssel ist nicht abziehbar, und das Lenkschloss ist nicht eingerastet.

  • Seite 13: Lenkerarmaturen Linke Seite

    42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 12 Lenkerarmaturen linke Seite Blinkschalter ! Zum Einschalten der Blinker den Schalter (Links = linke Seite, Rechts = rechte Seite) betätigen. Zum Ausschalten den Blinkschalter drücken. Hupenknopf (rot) " Licht-Wahlschalter § Schalterstellung oben = Fernlicht, unten = Abblendlicht.
  • Seite 14 42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 13 Lenkerarmaturen rechte Seite Lichtschalter ! Schalterstellung links = Licht eingeschaltet, rechts = Licht ausgeschaltet. Starterknopf " (rot) Funktion nur bei Betätigung des Bremshebels.
  • Seite 15 42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 14 Tankdeckel Öffnen: Schlüssel in den Tankdeckel stecken und 90 Grad im Uhrzeigersinn drehen bis der Tankdeckel aufrastet. Schließen: Tankdeckel mit eingestecktem Schlüssel aufsetzen und leicht nach unten drücken bis der Schlüssel in seine Aus- gangsposition zurückkehrt und sich leicht abziehen lässt.
  • Seite 16 42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 15 Kickstarter Den Kickstarterhebel nach außen klappen, Zündschlüssel in die Position „ON“ stellen. Nun kann der Motor durch zügiges, kräftiges Heruntertreten des Kickstarterhebels mit dem Fuß gestartet werden. Siehe auch: Starten des Rollers. Helmschloss Unter der Sitzbank im Scharnierbereich befindet sich ein Helmhaken, an dem der Helm eingehängt werden kann...
  • Seite 17 42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 16 Vorderes Staufach Durch Drehen des Schlüssels im Uhrzeigersinn lässt sich das Staufach öffnen und entgegengesetzt wieder schlie- ßen. Helm-Staufach Unter der aufgeklappten Sitzbank befindet sich das Staufach für den Helm bzw. für Kleingepäck.

  • Seite 18: Bedienung Des Rollers

    42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 17 Bedienung des Rollers Benzintank Bei leerem Tank mit max. 5,5 l Normal bleifreiem Kraftstoff auffüllen. Vor dem Tanken Motor abstellen! Nie mit offenen Flammen oder bren- nenden Zigaretten tanken! Ölbehälter Öffnen Sie die Abdeckverkleidung !, indem Sie mit dem im Stauraum befindlichen Kreuzschlitzschraubendreher die Schraube herausdrehen und den Öltankverschluss "...

  • Seite 19: Benutzungshinweise

    42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 18 Benutzungshinweise 2 mm Reifendruck bei kalten Reifen kontrollieren Vorderrad: 1,25 bar Hinterrad: 1,75 bar – 2,5 bar mit Sozius Profiltiefe prüfen Zweitaktöl im Öltank prüfen Benzinstand prüfen Funktion der Bremsanlage Profiltiefe Funktion der Hupe, Blinklicht und Lichtanlage...

  • Seite 20: Einfahrvorschriften

    42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 19 Einfahrvorschriften Die Lebensdauer und die Leistung des Motors wird durch vernünftiges Einfahren stark beeinflusst. Fahren Sie die ersten 1000 km nie schneller als 80% der Höchstgeschwin- digkeit. Vermeiden Sie es, Vollgas zu geben oder eine längere Strecke mit konstanter Geschwindigkeit zu fahren.
  • Seite 21 42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 20 Starten Stellen Sie den Roller auf den Hauptständer. Den Zündschlüssel in Position „ON“ stellen. Ziehen Sie einen oder beide Bremshebel und drücken Sie den Startknopf. Der Gasgriff darf beim Kaltstart nicht betätigt werden, bei warmem Motor gegebe- nenfalls eine Viertelumdrehung.

  • Seite 22: Spezifikationen Der Rex-Motorroller

    42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 21 Spezifikationen der REX-Motorroller Maße: Gesamtlänge, -breite, -höhe: 1760 mm, 690 mm, 1080 mm (mit Windschild 1470 mm) Sitzhöhe: 1870 mm Radstand: 1230 mm Bodenfreiheit: 1130 mm Kurvenradius min.: 1800 mm Gesamtgewicht: 87 kg (fahrfertig) Motor: 1 Zylinder-2-Takt, luftgekühlt...
  • Seite 23 SAE 75W–90 Getriebeöl-Menge: 0,12 Liter Luftfilter: Nass-Element Kraftstoff: Normal – bleifrei, Tankinhalt 5,5 Liter Reifen: schlauchlose vorn 120/90–10, hinten 130/90–10 vorn 120/70–12, hinten 130/70–12 (nur REX Escape) Elektrik: Zündung: CDI (Kondensator-Entlade-Zündung) Generator: Schwungmagnet Batterie-Typ: YT4L-BS Batterie-Kapazität: 12 V – 4 Ah Beleuchtungseinrichtungen: Scheinwerfer-Glühlampe:...

  • Seite 24: Wartung

    42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 23 Wartung Batterie/Ladung Der Motorroller ist mit einer Batterie ausgestattet, die nicht geöffnet werden kann. Bei Nichtbenutzung des Motorrollers über einen Monat muss die Batterie mit einem Ladegerät nachgeladen werden. Das Ladegerät ist als Sonderzubehör erhältlich. Bei einer tief entladenen Batterie besteht kein Gewährleistungsanspruch.
  • Seite 25 42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 24 Sicherung Lösen Sie die hintere Abdeckung wie unter Kapitel Batterie/Ladung beschrieben. Demontieren Sie die bei- den Batteriekabel sowie die Batteriehalterung. Jetzt kann die Batteriehalterung zur Seite geklappt und die Sicherung kann aus dem Batteriekasten gezogen werden (durchsichtige Kappe).
  • Seite 26 42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 25 Hinterradbremse Einstellung: Die Hinterradbremse ist mit der Einstellmutter einstellbar. Der Bremszug ist richtig eingestellt, wenn sich der Handbremshebel ca. 15 mm frei bewegen kann, und das Hinterrad (bei auf dem Hauptständer abgestellten Roller) sich leicht bewegen lässt.

  • Seite 27: Vorderradbremse - Scheibe

    42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 26 Vorderradbremse – Scheibe Einstellung nicht erforderlich. Verschleißprüfung: Durch Begutachtung, Blick von vorne auf den Bremszylinder, kann die Bremsbelagstärke festgestellt werden. Ziehen Sie den rechten Bremshebel, um die restliche Bremsbelagstärke festzustellen (min. 1,5 mm).
  • Seite 28 42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 27 Bremsflüssigkeit Eine Kontrolle des Bremsflüssigkeitsstandes erfolgt am Bremsflüssigkeitsbehälter, der am rechten Lenkerende befestigt ist. Sollte innerhalb dieses Behälters die „LOWER“-Markierung nicht überschritten werden, so ist Bremsflüssigkeit der Spezifikation „DOT-4“ aufzufüllen. Ein Mangel an Bremsflüssigkeit kann in diesem Zusammenhang ein Hinweis für den Verschleiß...
  • Seite 29 42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 28 Die zuerst eintretenden Daten Wartungsplan (Monat oder km) sind maßgebend. Einstellen: E, Wechseln: W, Überprüfen: Ü (beinhaltet falls notwendig Schmieren, Nachziehen, Reinigen bzw. bei Verschleiß oder Beschädigung Austauschen des Teils) nach 1 Mon.
  • Seite 30 42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 29 nach 1 Mon. nach 6 Mon. nach 12 Mon. nach 18 Mon. nach 24 Mon. Gegenstand od. 500 km od. 2.500 km od. 5.000 km od. 7.500 km od.10.000 km Bremsen Ü / E Ü...
  • Seite 31 42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 30 Inspektions- und Wartungsarbeiten dürfen nur von einem Inspektion autorisierten Fachhändler ausgeführt und bestätigt werden. 1. Wartungsdienst 2. Wartungsdienst 3. Wartungsdienst nach 1 Monat oder 500 km nach 6 Monaten oder 2.500 km nach 1 Jahr oder 5.000 km...
  • Seite 32 42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 31 Inspektions-Set Inhalt: 2 Zündkerzen 1 elektrische Sicherung für Batteriezuleitung 1 Benzinfilter 1 Dichtungsring für Ölablassschraube 1 Multifunktions-Werkzeug 1 Getriebeöl Castrol 0,5 l EP 80 Das Inspektions-Set erhalten Sie bei Ihrem Händler oder direkt über die...
  • Seite 33 42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 32 Schaltplan...
  • Seite 34 42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 33 Sonderzubehör ! Faltgarage § " Panzerschloss § Scheibenbremsenschloss " $ Tankdeckel % Zündkerze & Motorroller-Batterie / Batterie-Ladegerät Fragen Sie Ihren Händler nach Motorroller-Zubehör. &...

  • Seite 35: Gewährleistungs-Karte

    42056_Rex 25/50 03.02.2005 10:48 Uhr Seite 34 Gewährleistungs-Karte Bitte in Verbindung mit der Gewährleistungs-Anmelde-Karte ausfüllen Schlüssel-Nr. RFRSM Fahrgestell-Nr. Farbe Name Vorname Straße PLZ / Ort / Ortsteil Die ordnungsgemäße Übergabe des Motorrollers erfolgte am: Kaufdatum Stempel / Unterschrift Händler Unterschrift Käufer...
  • Seite 36 Technische Änderungen vorbehalten. Stand Februar 2005...
