Montageanleitung
Fitting instructions
TECTUS TE 541 3D FVZ
Verdeckt liegendes Bandsystem
für flächenversetzte Zargen
Concealed hinge system
for recessed frame constructions

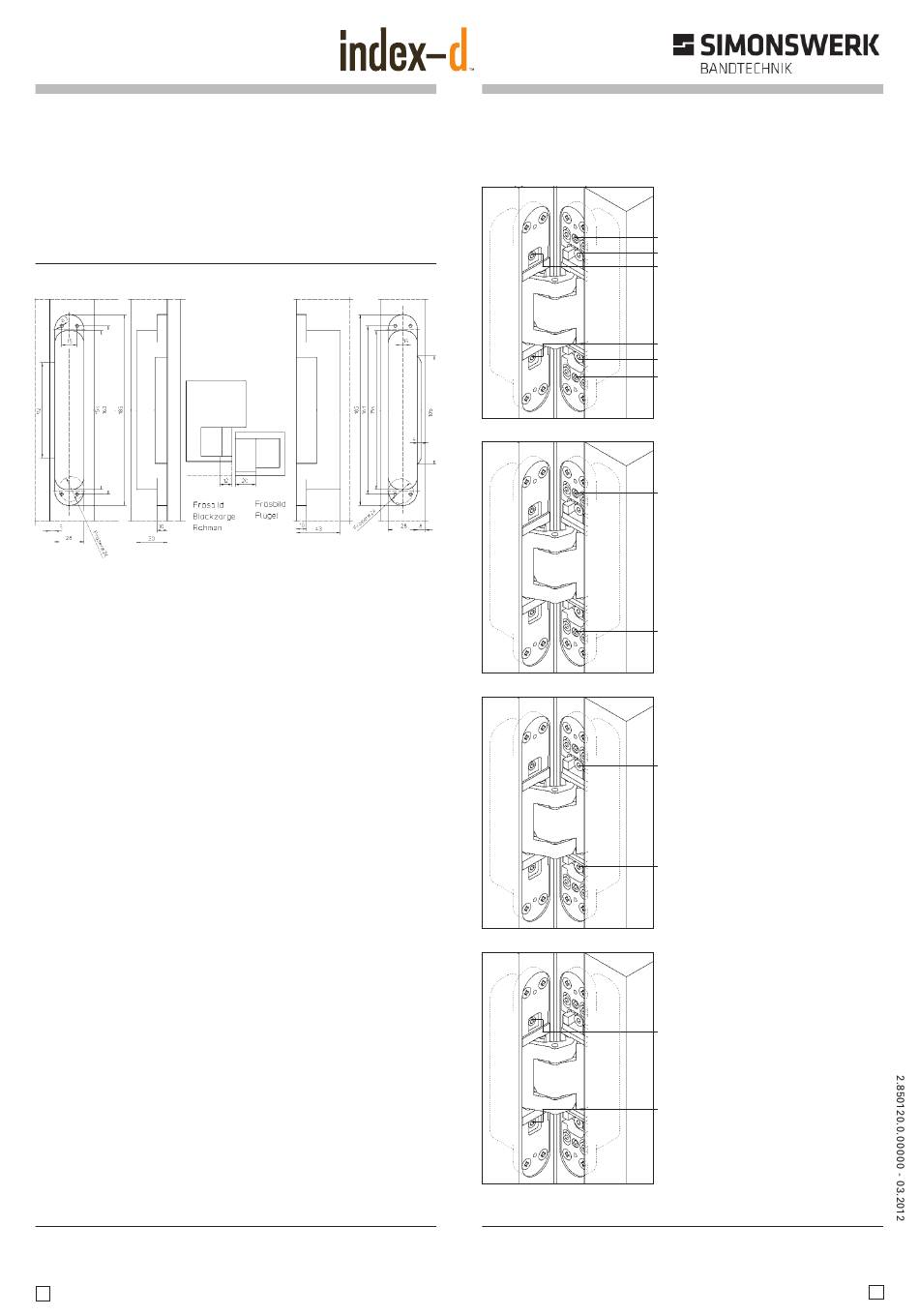

Fräsmaße für Holztüren · Milling dimensions for timber doors
Weitere Produktinformationen:
Further product information:
www.simonswerk.de
3
available through
1-877-777-0592
www.index-d.com
Die stufenlose 3D-Verstellung (Innensechskantschlüssel 4 mm)
Infinitely variable 3D adjustment (4 mm Allen key)
SIMONSWERK GmbH · Bosfelder Weg 5 · D-33378 Rheda-Wiedenbrück
Fon (0 52 42) 413 -0 · Fax (0 52 42) 413 -150
eMail: service@simonswerk.de · internet: www.simonswerk.de
Verstellschrauben ·Adjustment screws
1 Höhenverstellung · Height adjustment
2 Andruckverstellung · Depth adjustment
3 Seitenverstellung · Side adjustment
3 Seitenverstellung · Side adjustment
2 Andruckverstellung · Depth adjustment
1 Höhenverstellung · Height adjustment
Höhenverstellung:
– Klemmschrauben leicht lösen
– Über die untere Höhenverstellschraube
die Tür in passende Position bringen
(ggf. die obere Schraube zurückdrehen)
– Klemmschrauben fest anziehen
Height adjustment
– Slightly loosen the clamping screws
– Adjust the vertical position of the door
by turning the lower height adjustment
screw (turn the upper height adjust-
ment screw in the opposite direction if
necessary)
– Retighten the clamping screws
Andruckverstellung
– Klemmschrauben leicht lösen
– Tür in passenden Andruck bringen
– Klemmschrauben wieder festziehen
Depth adjustment
– Slightly loosen the fixing screws
– Put the door to the correct compression
– Retighten the clamping screws
Seitenverstellung
– Verstellspindel mit Innensechskant–
schlüssel verstellen
– Drehung rechts – zur Bandseite
(max. 3 mm)
– Drehung links – zur Schlossseite
(max. 3 mm)
Side adjustment
– Adjust the adjusting spindles using a
4 mm Allen key
– Twist right - towards hinge (max. 3 mm)
– Twist left - towards lock (max. 3 mm)
4
