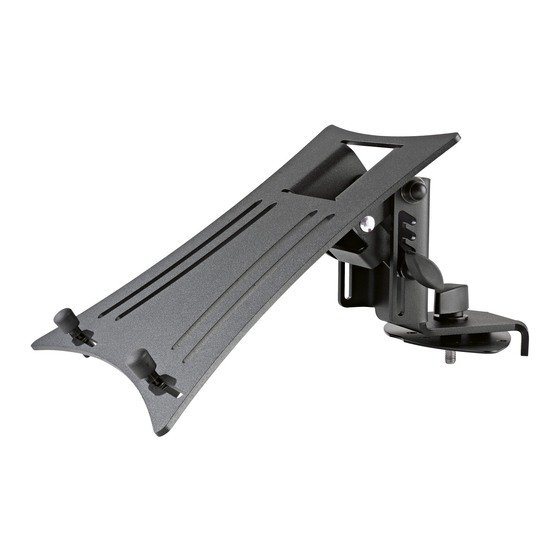

18863 Laptopablage für »Spider Pro«

BESTIMMUNGSGEMÄSSER GEBRAUCH

Formschöner Laptopaufsatz passend zum

18860 »Spider Pro« und 18840 »Baby Spider Pro«

MERKMALE & FÄHIGKEITEN

- Stabil und trotzdem leicht dank einer Materialkombination aus Stahl und Aluminium

- Die Auflageplatte...

...verfügt über verstellbare Anschläge die sich allen gängigen Laptopmodellen,

...Mixern, CD-Playern, etc. anpassen lassen

...kann mit minimalem Aufwand in 4 Positionen geneigt werden: 0° - 15° - 25° - 35°

...bietet Platz für 4 geräteschonende Auflage-Pads die individuell aufgeklebt werden

...misst in der Breite 304 mm und in der Tiefe 265 mm (Nutzfläche: 270 x 230 mm)

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und beachten Sie vor Aufbau

und Betrieb dieses Produkts sorgfältig diese Anleitung. Sie informiert Sie über alle wichtigen Schritte, um eine

sichere Handhabung zu gewährleisten. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.

SICHERHEITSHINWEISE

- Max. zentrische Belastung: 8 kg

- Nur für den Innenbereich, nicht in Feuchträumen

- Die Möglichkeit das Produkt zu verstellen birgt

naturgemäß Einklemmgefahren: umsichtige Hand-

habung ist daher unverzichtbar

- Produkt einer Sichtprüfung unterziehen: beschädigte

Teile dürfen zunächst nicht eingesetzt werden bzw.

erst nach qualifizierter Instandsetzung

- Für die ordnungsgemäße Befestigung der Laptopablage

folgen Sie bitte den Schritten dieser Anleitung. Dazu

zählt Insbesondere die korrekte Vorbereitung des

Deckels des »Spider Pro« (Art. 18840, 18860)

- Platzieren Sie die Traglast (Laptops, sonstige Geräte)

stets zentrisch sowie an den vorderen Anschlägen

- Prüfen Sie regelmäßig die Festigkeit der Installation,

insbesondere der Schraubverbindungen

- Traglast von der Laptophalterung abnehmen bei:

- Änderung der Neigung (4 Stellungen) sowie bei

- Ortswechsel oder Wartungsarbeiten beim »Spider Pro«

- Sicherheitshinweise des »Spider Pro« beachten

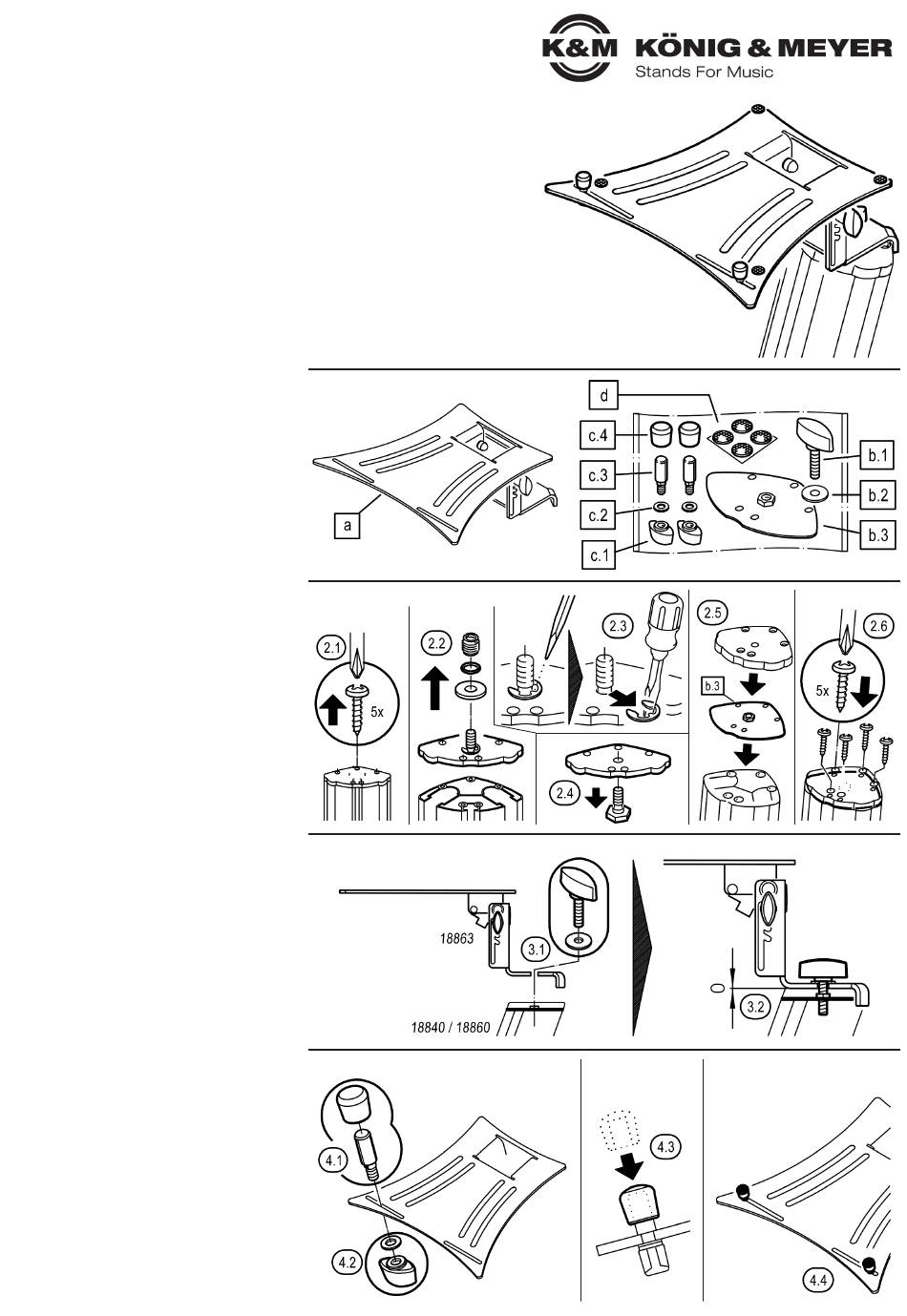

AUFSTELLANLEITUNG

1. BESTANDTEILE

Bitte Sichtprüfung vornehmen, ob alle Teile vollständig

vorhanden und soweit erkennbar in Ordnung sind.

a.1

Laptopablage (vormontiert)

b.1 Klemmschraube M8 x 33 mm

b.2 U-Scheibe ø 8,4/24 mm

b.3 Befestigungsplatte (am »Spider Pro«)

c.1

Anschläge, je 2x:

c.1 Flügelmutter 21 mm/M5

c.2 U-Scheibe ø 5,3/10 mm

c.3 Anschlagbolzen ø 8/M5

c.4 Gummikappe ø 15 mm

d.4

Gummiauflagen (4x, selbstklebend), ø 13 mm

2. VORBEREITUNG des »Spider Pro«

Damit der »Spider Pro« die Laptopablage 18863

aufnehmen kann, muss der Deckel des Stativs umgebaut

werden - falls nicht schon geschehen.

2.1 Alle 5 Schrauben des Deckels komplett entfernen

2.2 Ggf. Reduziergewinde, Gummiring und U-Scheibe

2.2

vom Gewindebolzen des Deckels entfernen

2.3 Schraubenzieher (o.ä.) am Seegering ansetzen und

2.3

diesen vom Gewindebolzen wegziehen

2.4 Gewindebolzen nun vom Deckel entfernen

2.5 Zunächst die Befestigungsplatte b.3 auf die

2.5

Stativsäule legen und darüber auch den Deckel

2.6 Abschließend wieder alle 5 Schrauben eindrehen.

3. MONTAGE des 18863 am »Spider Pro«

3.1 Haltewinkel der Laptopablage auf dem Deckel des

3.1

»Spider Pro« anlegen und per Klemmschraube M8 b.1

3.1

und zwischenliegender U-Scheibe b.2...

3.2 ...fest miteinander verschrauben (Handkraft genügt).

Die Demontage erfolgt in umgekehrter Reihenfolge.

4. ANSCHLAGBOLZEN MONTIEREN

4.1 Anschlagbolzen c.3 von oben durch einen der beiden

4.1

unteren Schlitze der Auflageplatte schieben. Die

4.1

seitlichen Abflachungen des Bolzens dienen als

4.1

Verdrehschutz und müssen in den Schlitz eintauchen.

4.2 Flügelmutter c.1 und U-Scheibe c.2 von unten mit

4.2

dem Gewinde des Anschlagbolzens verschrauben

4.3 Gummikappe c.4 auf den Anschlagbolzen pressen

4.4 Zweiten Anschlag in gleicher Weise montieren.
