HOTRONIX ®
F USION I Q
™
Drehknopf zur
Druckregulierung
IEC Buchse
Sicherungsautomat
Handgriff zum
Schließen der Presse
Verriegelung für Swing-Umstellung
4

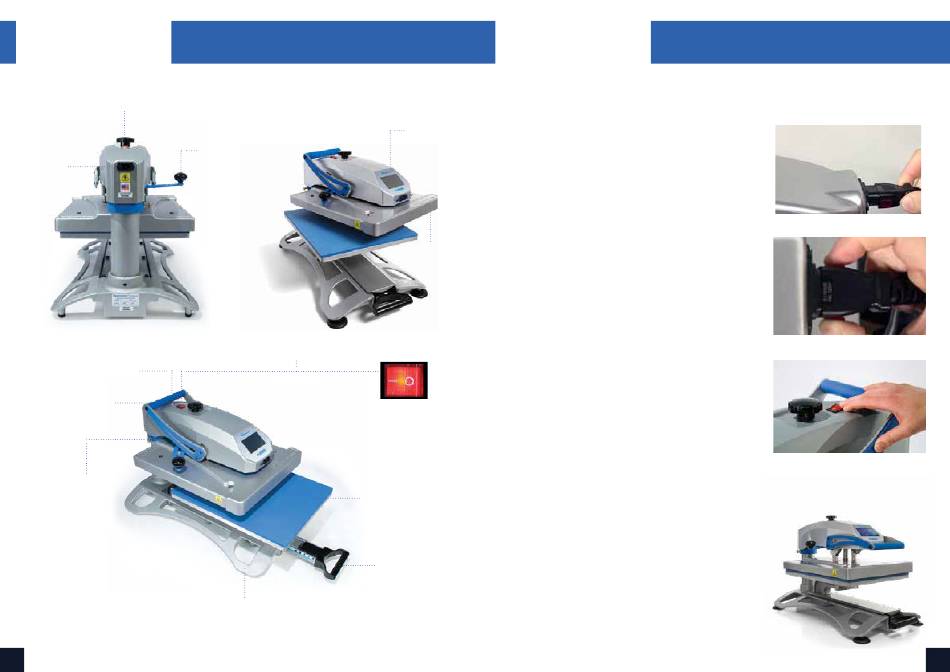

MASCHINENANSICHT

Handgriff
An/Aus Schalter
An
Bodenplatte
Zuggriff
Standfuß
HOTRONIX ®
F USION
Anschließen der Maschine
Führen Sie das Stromkabel in die IEC-Buchse, die sich an der Rückseite der Presse befindet
Touch Screen
(1.1).
Verbinden Sie das Stromkabel mit einer ordnungsgemäß geerdeten Steckdose mit aus-
reichender Stromstärke.
Hinweis: Um das Stromkabel von der Presse zu trennen, halten Sie die beiden roten Tasten
auf beiden Seiten des Kabels gedrückt und ziehen sie den Anschluss heraus (1.2)
Spannung
120 Volt erfordern einen vollständig geerdeten 20 Amp-Schaltkreis für 120-Volt-Betrieb.
230 Volt erfordern einen vollständig geerdeten 15 Amp-Schaltkreis für 230-Volt-Betrieb.
Heizplatte

Ein-/Ausschalten

Aus
Um Ihre Transferpresse einzuschalten:
Schalten Sie den EIN-/AUS-Schalter auf EIN (2.1).
Ein Eingangsbildschirm mit dem Hotronix®-Logo und der aktuellen Software-Version
wird einige Sekunden lang angezeigt. Um die Transferpresse auszuschalten, stellen Sie
den Schalter auf AUS.
Um Ihre Transferpresse in den Standby-Betrieb zu schalten, berühren Sie das Strom-Icon
auf der Startseite (3.2). Im Standby-Betrieb wird die Heizung ausgeschaltet, während
der Touchscreen eingeschaltet bleibt; solange die Platte noch heiß ist, wird im Display
ein orangefarbener Hintergrund anzeigt (über 100°F / 38°C).
Hinweis: Der Standby-Betrieb muss für den Betrieb der Funktion Auto Ein verwendet
werden (10.1). Die Funktion Auto Ein funktioniert nicht, wenn der Stromschalter
(2.1) auf AUS steht.
Um Ihre Transferpresse im Standby-Betrieb anlaufen zu lassen, berühren Sie das Start-
Icon auf dem Standby-Bildschirm.

BEDIENUNGSANLEITUNG

I Q
™
1.1
1.2
2.1
5
