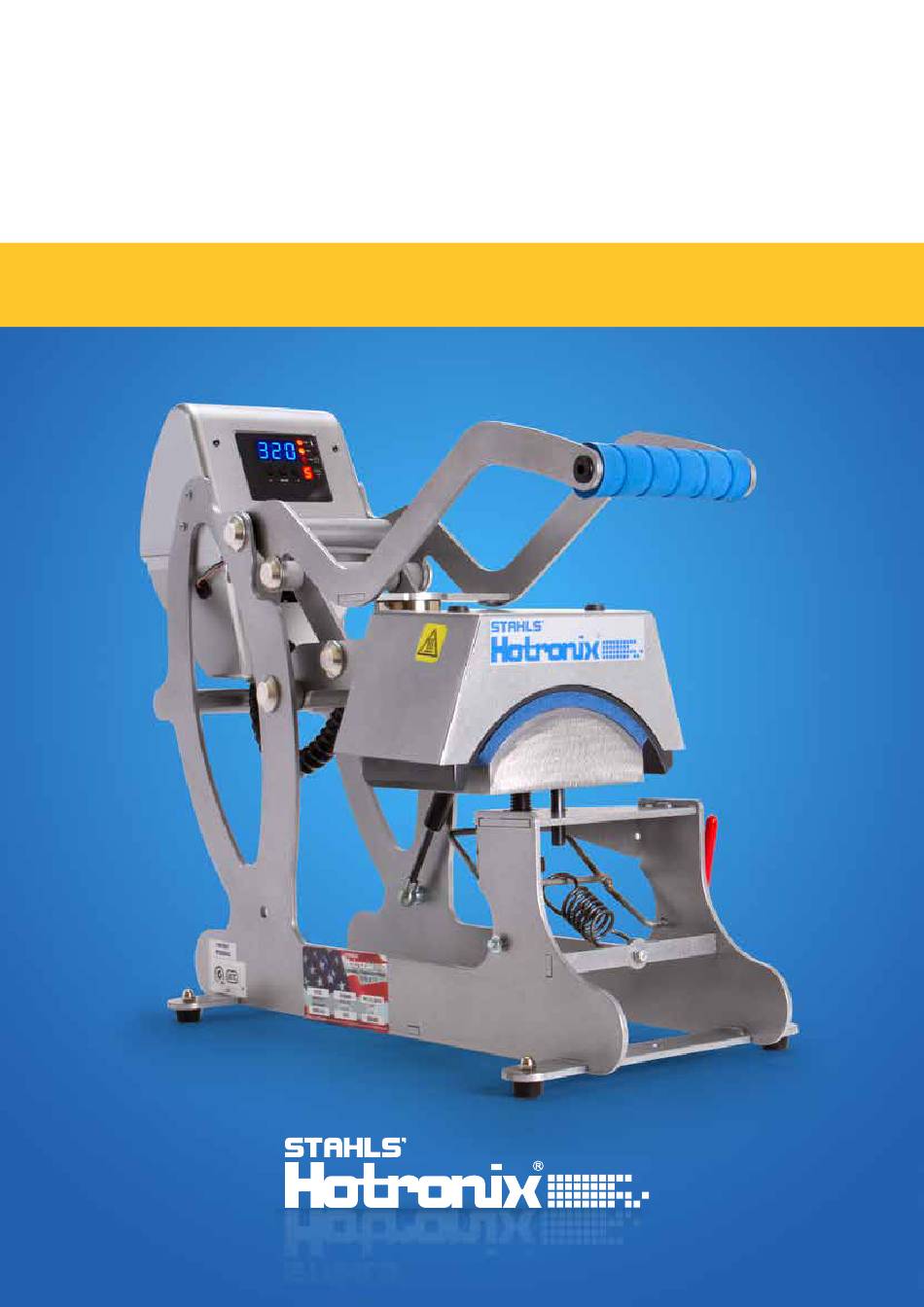

- Seite 1 SPRINT MAG CAP ® BEDIENUNGSANLEITUNG...
-
Seite 2: Sicherheitshinweise
HOTRONIX ® Sicherheitshinweise SPRINT MAG CAP ® Bei der Verwendung Ihrer Transferpresse müssen unter anderem stets die folgenden grundsätzlichen Vorsichtsmaßnahmen getroffen werden: 1. Lesen Sie alle Anweisungen sorgfältig durch. 2. Verwenden Sie die Transferpresse nur für den beabsichtigten Zweck. 3. Um einen Stromschlag zu verhindern, darf die Transferpresse niemals in Wasser oder andere Flüssigkeiten getaucht werden. 4. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Maschinenansicht Bedienungsanleitung LED Display Anschließen der Presse Ein-/Ausschalten Einstellungen vornehmen Elektrischer Schaltplan Ersatzteilliste Explosionszeichnung Kontakt... -
Seite 4: Maschinenansicht
HOTRONIX ® Maschinenansicht SPRINT MAG CAP ® Sicherungs- automat LED Display Netzanschluss Kappenspanner Handgriff 12V Magnet Heizplatte EIN/AUS Schalter Bodenplatte Druckeinstellknopf... -
Seite 5: Bedienungsanleitung
Bedienungsanleitung LED Display Display Temperatureinstellung Modusanzeige Zeiteinstellung Verringern Druckanzeige Moduswahl Erhöhen WWW.STAHLS.DE... -
Seite 6: Anschließen Der Presse
HOTRONIX ® Bedienungsanleitung SPRINT MAG CAP ® Anschließen der Presse Verbinden Sie den Netzstecker mit einer ordnungsgemäß geerdeten Steckdose mit ausreichender Stromstärke. Stromspannung 230 Volt Pressen erfordern einen vollständigen geerdeten 10-Amp Stromkreis. Verlängerungskabel Das Verlängerungskabel sollte so kurz wie möglich sein. Es wird empfohlen ein Hochleistungskabel mit nicht weniger als ø... -
Seite 7: Einstellungen Vornehmen
Bedienungsanleitung Einstellungen vornehmen Temperatur einstellen Drücken Sie den Mode-Knopf an Ihrem Bedienfeld. Im Menü (SET) leuchtet das (TEMP) Lämpchen neben dem Display auf. Mit der (+)-Taste bzw. der (-) Taste können Sie die Temperatur erhöhen bzw. verringern. Sie können eine Temperatur von 96°C (205°F) bis 220°C (430°F ) einstellen. Die eingestellte Temperatur wird in dem digitalen Display angezeigt. - Seite 8 HOTRONIX ® Bedienungsanleitung SPRINT MAG CAP ® Druckanzeige Rechts unten auf dem LED Display befindet sich die Druckanzeige. Wenn die Presse geschlossen ist (DRUCK Position), er- scheint eine Druckanzeige zwischen 0 - 9. 0 steht hierbei für keinen Druck und 9 für einen sehr hohen Druck. Denken Sie daran, den Druck immer mit eingelegtem Textil einzustellen, um die Textilstärke mit zu berücksichtigen.
-
Seite 9: Elektrischer Schaltplan
Elektrischer Schaltplan US 120 V VERSION US 220 V VERSION CE 230V VERSION WWW.STAHLS.DE... -
Seite 10: Ersatzteilliste
HOTRONIX ® Ersatzteilliste SPRINT MAG CAP ® ITEM # PART NAME PART # ITEM # PART NAME PART # Control Housing, STX 4-1172-S Nut, Nylok #8-32 2-1006-56 Controller Overlay, STX 1-2018-1 Heater Arm Assembly, STX Cap KIT 3-6908 Grommet, 9/32” ID 3/8” OD 1-2105 PVC Spacer, 1/2"... -
Seite 11: Explosionszeichnung
Explosionszeichnung = Verschleißteile WWW.STAHLS.DE... -
Seite 12: Kontakt
KONTAKT STAHLS’ Europe GmbH Dieselstraße 62 66763 Dillingen Germany Technischer Support & Kundenservice +49 (0) 68 31/97 33 0 Email info@stahls.de stahls.de Dieses Dokument enthält mehrere Marken und beschreibt Geräte, die durch viele Patente geschützt sind, die GroupeSTAHL und / oder seinen Tochterunternehmen gehören.
