Verwandte Anleitungen für WWIO trinity mini
Inhaltszusammenfassung für WWIO trinity mini

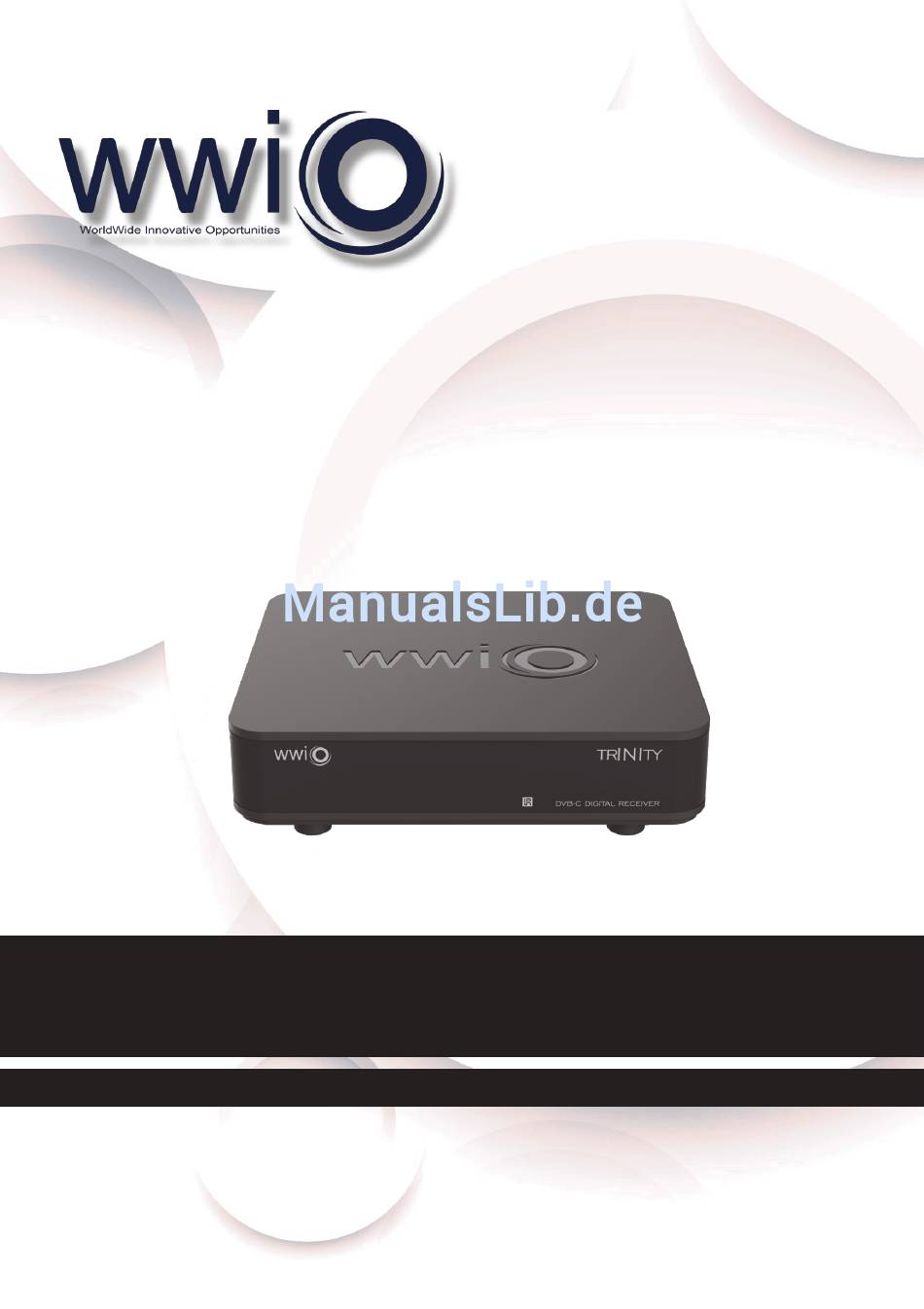

- Seite 1 MINI BEDIENUNGSANLEITUNG...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS SICHERHEITSHINWEISE Elektrische Sicherheit, Bedienungsanleitung, Aufstellung Betrieb Servicefall, Haftungsausschluss ERSTE SCHRITTE Lieferumfang, Einlegen der Batterien Geräteübersicht Fernbedienung Stromversorgung, Verbindung zum Fernseher, Anschluss an die Kabelanlage Verbindung zum Netzwerk, AV Receiver, Speichergeräte BEDIENUNG Erstinstallation Senderwechsel, Senderliste, TV/Radio, Favoriten, Untertitel Videotext, Stummschaltung, Senderinformationen, Seitenverhältnis Mediaplayer EINSTELLUNGEN Hauptmenü, Senderliste bearbeiten... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin. Das Ausrufezei- chen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungs- anweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten. -
Seite 5: Betrieb
SICHERHEITSHINWEISE Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit ei- nem feuchten Tuch gereinigt werden. Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind. Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. -
Seite 6: Servicefall, Haftungsausschluss
SICHERHEITSHINWEISE SERVICEFALL Führen Sie Reparaturen niemals selbst durch, bitte überlassen Sie dies immer qualifiziertem Personal. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern: Wenn das Netzteil oder Netzkabel defekt ist. Wenn Gegenstände in das Gerät gefallen sind. Wenn das Gerät mit Wasser in Berührung gekommen ist. ... -
Seite 7: Erste Schritte
ERSTE SCHRITTE LIEFERUMFANG Folgende Bestandteile gehören zum Lieferumfang des WWIO Receivers: WWIO TRINITY Fernbedienung Batterien Netzteil Bedienungsanleitung Falls eines dieser Teile fehlen sollte, wenden Sie sich bitte schnellstmöglich an Ihren Händler. Bewahren Sie die Originalverpackung für den Fall auf, da das Gerät in diesem Fall ggf. an den Händler zurückgeschickt werden muss. -
Seite 8: Geräteübersicht
GERÄTEÜBERSICHT Frontseite 8888 LCD Display Zeigt die Sendernummer bzw. die Uhrzeit im StandBy an USB Anschluss USB 2.0 Anschluss (Seitlich am Gerät) Status LED Zeigt den Betriebszustand des Gerätes an Rückseite RF IN Antenneneingang Ethernet Netzwerkanschluss HDMI Digitaler Videoausgang CVBS/L/R Analoger Audio/Video Ausgang DC 5V Anschluss für das Netzteil... -
Seite 9: Fernbedienung
FERNBEDIENUNG Zum Ein/Aus/StandBy Schalten des Gerätes Stummschaltung GOTO Springt zu einer definierten Wiedergabezeit Ändert den Wiederholungsmodus Öffnet das Untertitel Menü des aktiven Senders LANG AUDIO Öffnet die Audioeinstellungen des aktiven Senders Rückspulen Vorspulen Zurückspringen I I Vorspringen Wiedergabe Pause ■... -
Seite 10: Stromversorgung, Verbindung Zum Fernseher, Anschluss An Die Kabelanlage
INSTALLATION STROMVERSORGUNG Stellen Sie sicher, dass bei der Installation alle Geräte ausgeschaltet und von dem Stromnetz getrennt sind. Lesen Sie die Bedienungsanleitung des Fernsehers und beachten Sie dort die Si- cherheitshinweise. Achten Sie auf einen sorgfältigen Anschluss der Steckverbindungen um Kurz- schlüsse zu vermeiden. -
Seite 11: Verbindung Zum Netzwerk, Av Receiver, Speichergeräte
INSTALLATION Die Bildschirm Auflösung kann im Einstellungsmenü angepasst werden (Seite 27). Sollte das Gerät über die HDMI-Buchse eine Auflösung ausgeben, die von Ihrem Fern- seher nicht unterstützt wird, verbinden Sie zunächst beide Geräte über die analoge Kabelverbindung. Nachdem Sie auf eine unterstützte Auflösung eingestellt haben, können Sie die HDMI-Verbindung wiederherstellen. -
Seite 12: Bedienung
BEDIENUNG ERSTINSTALLATION Bei der ersten Inbetriebnahme des Receivers erscheint auf dem TV-Bildschirm das Installationsmenü. Dieses Menü enthält folgende Optionen: OSD-Sprache Land Sendersuche ▲/▼ Mit den Pfeiltasten CH+/CH- können Sie zwischen den Menüpunkten wechseln. Wenn ein Menü- ◄/► punkt farblich hinterlegt ist, können Sie diesen mit den Tasten anpassen. -
Seite 13: Wichtige Tasten Und Funktionen
WICHTIGE TASTEN UND FUNKTIONEN Senderwechsel ▲/ ▼ Mit den Tasten CH können Sie den Sender wechseln. Über die Tasten 0-9 können Sie die Sen- dernummer auch direkt eingeben. Senderliste Rufen Sie die Senderliste durch das Drücken der OK Taste auf. ▲/▼... -
Seite 14: Videotext, Stummschaltung, Senderinformationen, Seitenverhältnis
BEDIENUNG Videotext Den Videotext aktivieren Sie über die TTX/TXT Taste. Nutzen Sie die Zifferntasten 0-9 zur Eingabe der gewünschten Videotextseite. Verlas- sen Sie den Videotext mit der Taste EXIT. Stummschaltung/Ton aus Drücken Sie die MUTE Taste auf der Fernbedienung, um den Ton auszuschalten. Drücken Sie die MUTE Taste erneut, um den Ton wieder anzuschalten. -
Seite 15: Mediaplayer
MEDIAPLAYER MEDIAPLAYER Wenn Sie Bilder, Musik oder Filme von USB-Massenspeichergeräten abspielen möchten, rufen Sie dazu den USB-Media-Player des Gerätes auf. Schließen Sie zuerst den USB-Speicher an und drücken Sie die MENU Taste. ◄/► Drücken Sie so oft die Tasten, bis das Menü "USB und ▼... - Seite 16 MEDIAPLAYER Wiedergabe - Foto Vergrößern bzw. verkleinern des Bildes GRÜN Rotation des Bildes um 90° gegen den Uhrzeigersinn GELB Rotation des Bild um 90° im Uhrzeigersinn Wiedergabe - Film AUDIO Tonspuren wechseln (nur bei bestimmten Videodateien) SUB-TITLE Untertitel anzeigen (nur bei bestimmten Videodateien) Umschalten zwischen Vollbild- und Vorschauansicht Wiedergabe fortsetzen Für einige Dateiformate kann der Receiver die Position speichern, an der Sie beim letzten Abspielen die...
-
Seite 17: Einstellungen
EINSTELLUNGEN SENDER Das Hauptmenü des Receivers rufen Sie über die MENU Taste auf. Der erste Untermenüpunkt lautet SENDER. Senderliste bearbeiten In dem Untermenü haben Sie die Möglichkeit, die gefundenen Sender Ihren Wünschen entsprechend zu sortieren bzw. zu bear- beiten. Sie erhalten nur dann Zugang zu diesem Menü, wenn Sie bei der Passwortabfrage das richtige Passwort eingeben (Standard: 0 0 0 0 0 0, siehe Seite 23). -
Seite 18: Senderliste Sortieren, Umbenennen, Lcn
EINSTELLUNGEN Favorit Der Receiver verfügt über 8 Favoritengruppen. Sie können jeden Sender jeder Favoritengruppe zuordnen. Ein Sender kann mehreren Gruppen zugeordnet werden. ▲/▼ Wählen Sie mit den Tasten einen Sender aus, den Sie zu einer Favoritengruppen hinzufü- gen wollen. ... -
Seite 19: Seitenverhältnis, Auflösung, Farbsystem
EINSTELLUNGEN BILDAUSGABE Seitenverhältnis Diese Einstellung bestimmt, welches Bildformat Ihr Fernseher ver- wendet und wie Inhalte mit abweichendem Seitenverhältnis für Ihren Fernseher vom Receiver angepasst werden. AUTO (für 16/9 Fernseher, 4:3- oder "Wide Screen"-Inhalte werden ggf. bildschirmfüllend aber verzerrt dargestellt. Die weitere Anpassung muss durch den Fernseher erfolgen) ... -
Seite 20: Sendersuche
EINSTELLUNGEN SENDERSUCHE Autom. Sendersuchlauf Bei Aktivierung dieser Option startet die automatische Sendersuche. Bitte lesen Sie ab Seite 12 in dieser Anleitung. Achtung: Der automatische Suchlauf löscht die vorhandene Senderlis- te und erstellt eine neue. Der Receiver durchsucht alle ihm bekannten Frequenzen nach Sendern. -
Seite 21: Sichern Und Wiederherstellen Der Senderliste, Zeiteinstellungen
EINSTELLUNGEN Erweiterter Suchlauf Der erweiterte Suchlauf entspricht dem automatischen Suchlauf bei der Erstinstallation (siehe Seite 12). Der erweiterte Suchlauf speichert jedoch auch verschlüsselte Sender ab. Außerdem können Sie den zu durchsuchenden Frequenzbereich und andere Parameter einschränken. Achtung: Der erweiterte Suchlauf löscht die vorhandene Senderliste und erstellt eine neue. Sichern auf USB-Gerät Diese Funktion erlaubt das Anlegen einer Sicherheitskopie Ihrer Senderliste auf einem USB-Gerät. -
Seite 22: Sprache, Tonspur
EINSTELLUNGEN Region Wenn "Zeitzoneneinstellung: Auto" eingestellt ist, wird hier die Stadt bzw. das Land angezeigt, welches der Receiver für seine Bestimmung der Zeitzone zu Grunde legt. Diese Einstellungen kann nicht verändert werden. Zeitzone Wenn "Zeitzoneneinstellung: Manuell" eingestellt ist, können Sie hier die Zeitzone festlegen. Für Deutsch- land ist es MGZ +1. -
Seite 23: Digital Audio, Kindersicherung, Pin, Werkseinstellungen
EINSTELLUNGEN PCM: digitaler Stereo Ton RAW: Wenn eine TV-Sendung oder eine Video-Datei über eine Dolby Digital-Tonspur verfügt, wird dieses Tonformat über den HDMI-Ausgang ausgegeben. Sollten Sie keinen Ton über den Fernseher hören können, wählen Sie bitte die Einstellung "PCM"! Bitte benutzen Sie die AUDIO Taste, um eine ggf. -
Seite 24: Netzwerkeinstellungen, Mediaplayer Einstellungen
Mit dieser Option können Sie Informationen über Software und Hardware anzeigen lassen. Software aktualisieren Falls nötig, wird aktuelle Firmware auf www.wwio.de zusammen mit einer Aktualisierungsanleitung bereit- gestellt. Bitte installieren Sie keine Firmware, welche Sie von anderen Internetseiten herunter geladen haben. - Seite 25 EINSTELLUNGEN Seitenverhältnis Bestimmt, wie Bilddateien angezeigt werden. Beibehalten (Bilder werden unverzerrt dargestellt) Verwerfen (Bilder werden an den Bildschirm angepasst, dabei kann es jedoch zu Verzerrun- gen kommen) Untertiteleinstellungen Diese Einstellungen beziehen sich nur auf die Darstellung von einigen Untertiteln von Videodateien. Schriftgröße Bestimmt die Schriftgröße von Untertiteln im Media-Player.
-
Seite 26: Internet Apps
Auf dem Receiver sind Internet-Apps vorinstalliert. Es ist nicht möglich, weitere Apps zu installieren. Neue Apps stehen evtl. im Rahmen eines Firmware-Updates zur Verfügung. Besuchen Sie www.wwio.de, um sich über die Firmware-Updates zu informieren. Beachten Sie bezüglich der Bedienung der Apps die Anzeigen und Bedienhinweise auf dem Fernsehbildschirm. -
Seite 27: Gewährleistungsbestimmungen
GEWÄHRLEISTUNGSBESTIMMUNGEN Sofern die Produkte im Zeitpunkt des Gefahrübergangs nicht die vereinbarte Beschaffenheit haben, ist die Firma WWIO GmbH zur Mangelbeseitigung oder Ersatzlieferung berechtigt. Im Falle der Mangelbeseitigung/Ersatzlieferung erwirbt die Firma WWIO GmbH, mit dem Aus- bau/Austausch Eigentum an den ausgebauten / ausgetauschten Komponenten / Geräten. Im Rahmen der Produktion sowie zur Mangelbeseitigung / Ersatzlieferung verwendet die Firma Ersatzteile oder Komponenten, die neu oder neuwertig entsprechend dem jeweils üblichen... -
Seite 28: Recyclinginformationen
Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie re- cyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll. DER GRÜNE PUNKT Der Grüne Punkt auf Kartons bedeutet, dass die WWIO GmbH eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt. BATTERIEN... - Seite 30 WWIO Elektronik GmbH Theodor Heuss Straße 14 c 21629 Neu Wulmstorf www.wwio.de...
