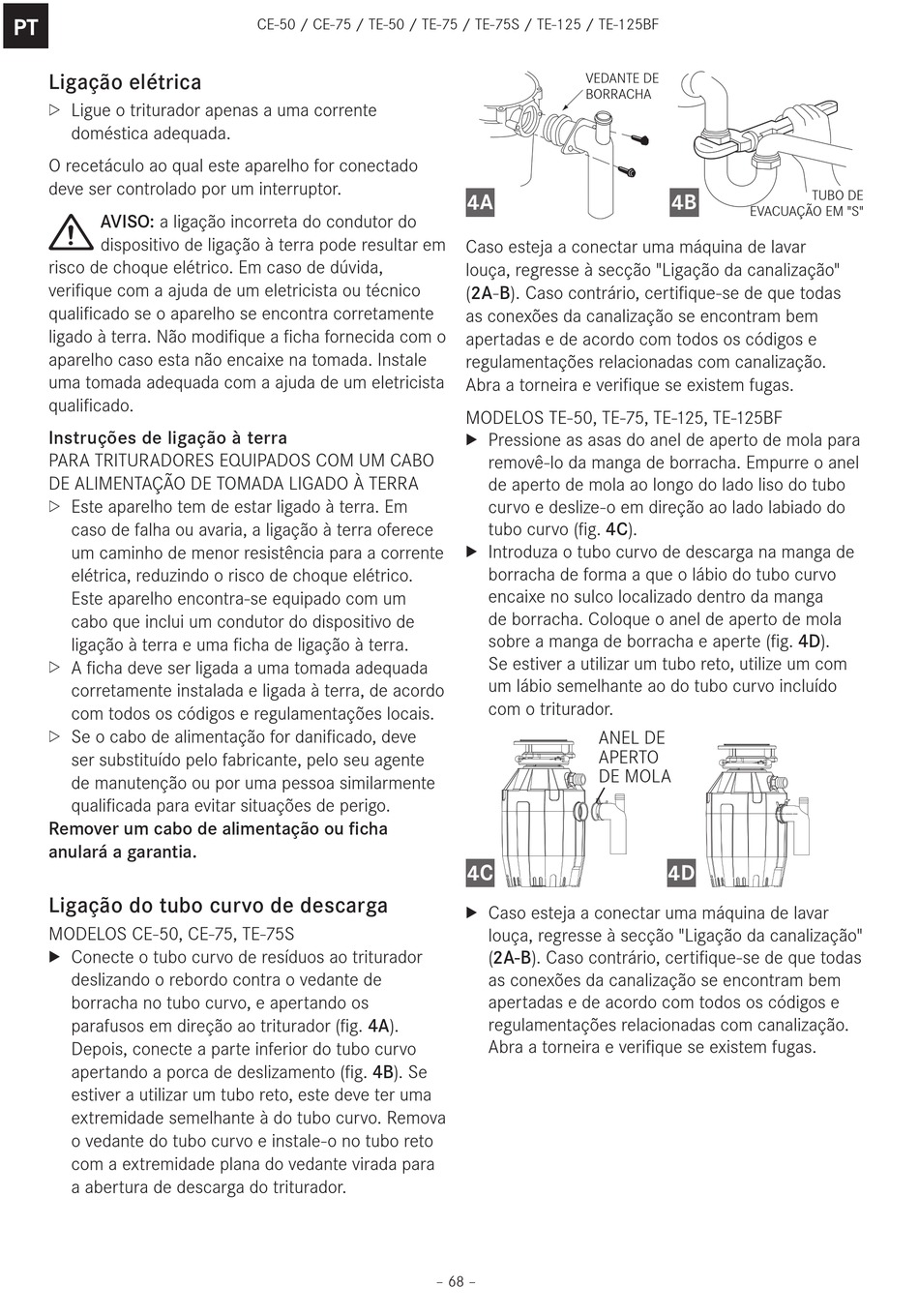

Ligação elétrica
Ligue o triturador apenas a uma corrente
Z X
doméstica adequada.
O recetáculo ao qual este aparelho for conectado
deve ser controlado por um interruptor.
AVISO: a ligação incorreta do condutor do
dispositivo de ligação à terra pode resultar em
risco de choque elétrico. Em caso de dúvida,
verifique com a ajuda de um eletricista ou técnico
qualificado se o aparelho se encontra corretamente
ligado à terra. Não modifique a ficha fornecida com o
aparelho caso esta não encaixe na tomada. Instale
uma tomada adequada com a ajuda de um eletricista
qualificado.
Instruções de ligação à terra
PARA TRITURADORES EQUIPADOS COM UM CABO
DE ALIMENTAÇÃO DE TOMADA LIGADO À TERRA
Este aparelho tem de estar ligado à terra. Em
Z X
caso de falha ou avaria, a ligação à terra oferece
um caminho de menor resistência para a corrente
elétrica, reduzindo o risco de choque elétrico.
Este aparelho encontra-se equipado com um
cabo que inclui um condutor do dispositivo de
ligação à terra e uma ficha de ligação à terra.
A ficha deve ser ligada a uma tomada adequada
Z X
corretamente instalada e ligada à terra, de acordo
com todos os códigos e regulamentações locais.
Se o cabo de alimentação for danificado, deve
Z X
ser substituído pelo fabricante, pelo seu agente
de manutenção ou por uma pessoa similarmente
qualificada para evitar situações de perigo.
Remover um cabo de alimentação ou ficha
anulará a garantia.
Ligação do tubo curvo de descarga
MODELOS CE-50, CE-75, TE-75S
Conecte o tubo curvo de resíduos ao triturador
X X
deslizando o rebordo contra o vedante de
borracha no tubo curvo, e apertando os
parafusos em direção ao triturador (fig. 4A).
Depois, conecte a parte inferior do tubo curvo
apertando a porca de deslizamento (fig. 4B). Se
estiver a utilizar um tubo reto, este deve ter uma
extremidade semelhante à do tubo curvo. Remova
o vedante do tubo curvo e instale-o no tubo reto
com a extremidade plana do vedante virada para
a abertura de descarga do triturador.
CE-50 / CE-75 / TE-50 / TE-75 / TE-75S / TE-125 / TE-125BF
VEDANTE DE
BORRACHA
4A
Caso esteja a conectar uma máquina de lavar
louça, regresse à secção "Ligação da canalização"
(2A-B). Caso contrário, certifique-se de que todas
as conexões da canalização se encontram bem
apertadas e de acordo com todos os códigos e
regulamentações relacionadas com canalização.
Abra a torneira e verifique se existem fugas.
MODELOS TE-50, TE-75, TE-125, TE-125BF
Pressione as asas do anel de aperto de mola para
X X
removê-lo da manga de borracha. Empurre o anel
de aperto de mola ao longo do lado liso do tubo
curvo e deslize-o em direção ao lado labiado do
tubo curvo (fig. 4C).
Introduza o tubo curvo de descarga na manga de
X X
borracha de forma a que o lábio do tubo curvo
encaixe no sulco localizado dentro da manga
de borracha. Coloque o anel de aperto de mola
sobre a manga de borracha e aperte (fig. 4D).
Se estiver a utilizar um tubo reto, utilize um com
um lábio semelhante ao do tubo curvo incluído
com o triturador.
ANEL DE
APERTO
DE MOLA
4C
Caso esteja a conectar uma máquina de lavar
X X
louça, regresse à secção "Ligação da canalização"
(2A-B). Caso contrário, certifique-se de que todas
as conexões da canalização se encontram bem
apertadas e de acordo com todos os códigos e
regulamentações relacionadas com canalização.
Abra a torneira e verifique se existem fugas.
– 68 –
4B TUBO DE
EVACUAÇÃO EM "S"
4D
