Elektrischer Stellantrieb
Electric actuator
Siłownik elektryczny
BLDC
U
V
W
BLDC Controller
HALL Signal
(REdrive)
58
57
56
55
Th* Th*
M1 M2 M3
E1
E2
K1
K2
GND +24V
+24V
Klemme
PE
Th
Th
A1
A2
A3
Optionen / Options / Opcje
POT 1
100%
M
0%
41
42
43
Hz
POT 2
100%
M
0%
B4
B5
44
45
46
K1
Kraftschalter, force switch, wyłącznik momentowy Richtung Auf, open direction, kierunek otwierania
K2
Kraftschalter, force switch, wyłącznik momentowy Richtung Auf, open direction, kierunek otwierania
E1
Wegschalter, limit switch, wyłącznik krańcowy
E2
Wegschalter, limit switch, wyłącznik krańcowy
E3
Wegschalter, limit switch, wyłącznik krańcowy
E4
Wegschalter, limit switch, wyłącznik krańcowy
Pot.
Potentiometer, potentiometer, potencjometr
Hz.
Heizung, heater, grzałka
REpos
Stellungsregler, positioner, pozycjoner
REtrans
Messumformer, position indicator, wskaźnik położenia
E4
F1
F2
A2* A3* DA WA DZ WZ
Siłownik
REtrans2W
Stellantrieb/
Actuator
1kΩ
24V
20mA
-
+
K4
K5
S
85 86
REtrans4W
+
+*
1kΩ
L
L*
24V
20mA
+
-
+
-
Spannungsversorgung/
84 85
86 87
Powersupply
Zasilanie
Endlage Auf, open position, pozycja otwarty
Endlage Zu , close position, pozycja zamknięty
Zwischenstellungen, intermediate position, pozycja pośrednia
Zwischenstellungen, intermediate position, pozycja pośrednia
page 9

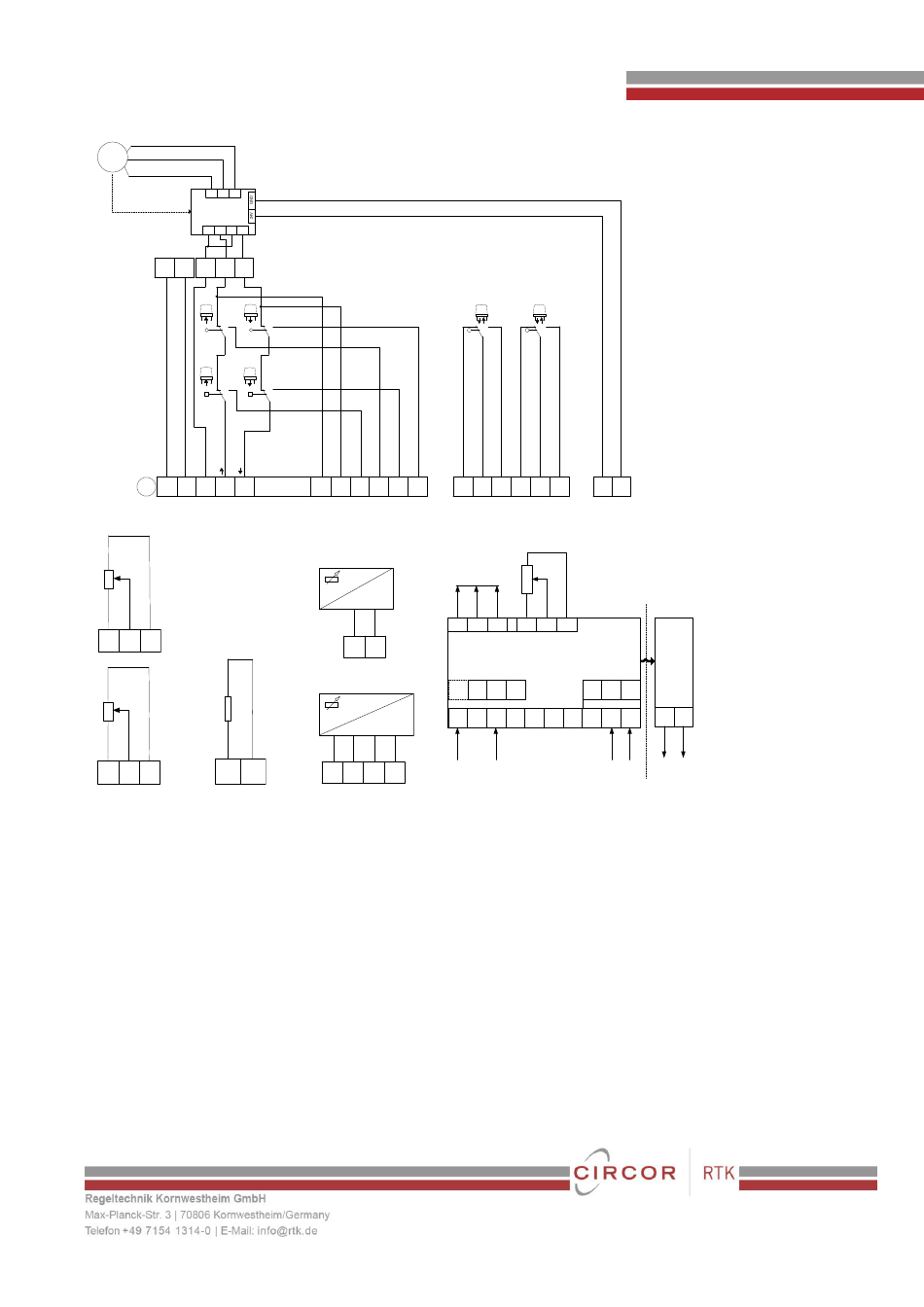

REact 30DC-PoP-7020
E3
F3
F4
F5
F6
31
32
Powersupply
Zasilanie
POT 1
0%
M
100%
Option
K6
61
62
63
REpos
Feedback
mA-Signal
Sygnał
zwrotny
-
-*
A
B
C
or Fieldbus
N
N*
69
68
65
mA / V
mA / V
Input
Wyjście
Wejście
66
Out
