Elektrischer Stellantrieb
Electric actuator
Siłownik elektryczny

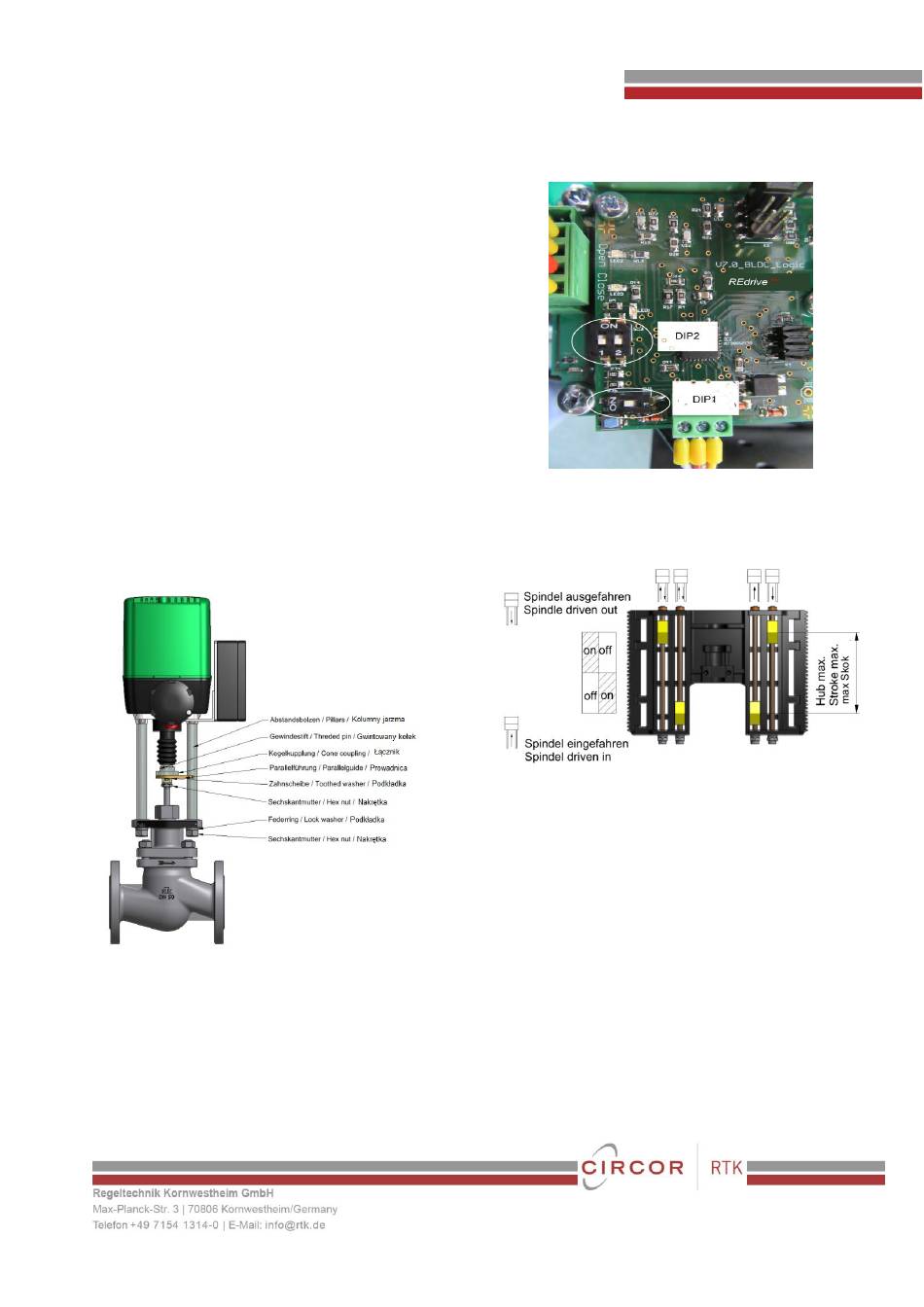

Einstellungen, adjustments, nastawa
Wirkrichtung der Antriebsspindel im
of actuator spindle during
PoP
Kierunek przesuwu trzpienia w sytuacji awaryjnej
DIP1 = off → Spindel ausgefahren, spindle extended
Trzpień wysuwa się
DIP1 = on → Spindel eingefahren, spindle retracted
Trzpień chowa się
Stellgeschwindigkeit, actuator speed, prędkość
REact30DC PoP low
DIP2= 00→ 0,20mm/sec
01→ 0,28mm/sec
10→ 0,42mm/sec
11→ 0,84mm/sec
PoP
Betrieb Direction
operation
PoP
high
0,60mm/sec
0,74mm/sec
1,12mm/sec
2,24mm/sec
page 6
REact 30DC-PoP-7020
fig.1
Trzpień się wysuwa
Trzpień się chowa
Bild / Fig. 02 : Einstellung der Wegschalter und des Endlagenschalters /
Adjustment of intermediate position switches and end limit
switches / Nastawy wyłączników krańcowych oraz dodatkowych
końcówek pośrednich
08/2018
