ABS-B CP 112 ⁄212, CP 116 ⁄ 216, I
EDIENTAFEL
ACHTUNG!
180mm
5.5x9mm
Maximal 250VAC, 4A, 100VA ohmsche Belastung
Alarmrelais 2 & 3 (Schließkontakt)
ALARM 3 ALARM 2 ALARM 1
(CP 212
CP 216)
Batterieanschluss
DE
NSTALLATIONSANLEITUNG
I
NSTALLATION
Öffnen Sie das Gehäuse nur, wenn die Stromversorgung unterbrochen ist.
Das Gerät darf nur an eine abgesicherte Steckdose mit maximal 3x16A ange-
schlossen werden.
Die maximale Pumpenlast entnehmen Sie dem Bedienerhandbuch, Technische
Daten.
Nach Abschluss der Installation müssen Sie überprüfen, ob die Phasense-
quenz korrekt ist: Stecken Sie den Stecker in die Steckdose. Wenn Sie eine
Alarmmeldung Wrong Phase Order (Falsche Phasenreihenfolge) erhalten,
ziehen Sie den Stecker ab, und drehen Sie den Phasenwender mithilfe eines
Schraubendrehers im Stecker.
1

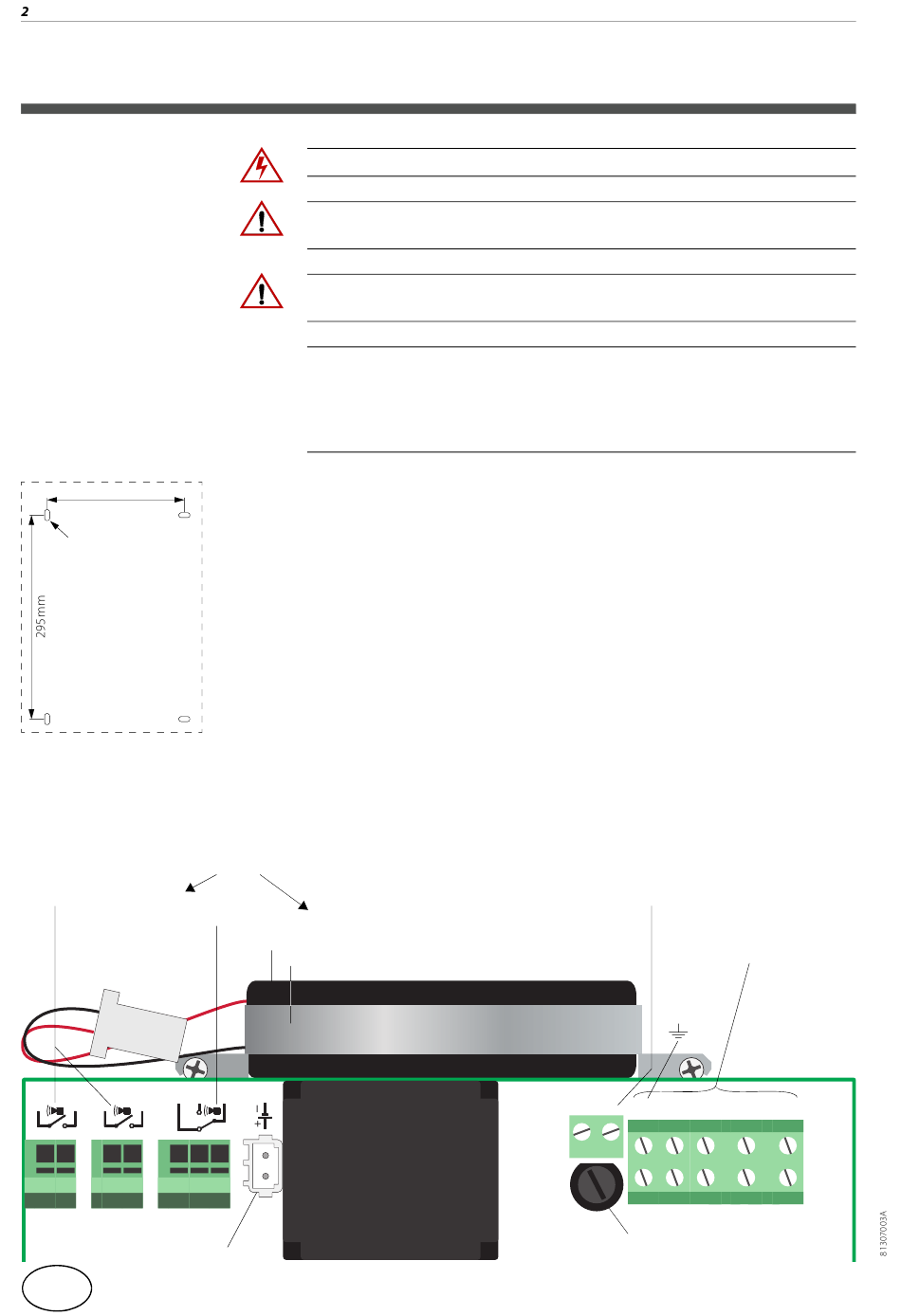

Montage des Gehäuses
Lösen Sie die sechs Kunststoffschrauben, und entfernen Sie die Gehäuse-
vorderseite. Montieren Sie das Gehäuse mit Schrauben gemäß der Abbildung
links.
2
Installationsoptionen
Batterie Installieren Sie die optionale Batterie, und schließen Sie sie an, wie in der nach-
folgenden Abbildung dargestellt. Die mit zwei Schrauben gesicherte Batterie
wird durch einen Bügel gehalten.
Modem Nur gültig für CP 116 ⁄ 216. Optional kann ein Modem bereits installiert sein; in
diesem Fall müssen Sie lediglich die Antenne anschließen (siehe separates
Datenblatt zur Modeminstallation). Sie können ein Modem auch separat erwer-
ben; in diesem Fall befolgen Sie die mit dem Modem mitgelieferten Installati-
onsanweisungen.
3
Obere Anschlüsse
Alarmrelais 1 (Schaltkontakt)
Batterie mit Kabelstecker (optional)
Batteriebügel, gesichert durch zwei Schrauben
Battery
230Stromversorgung für externe Luftpumpe (optional)
Maximum 0,5A, träge Sicherung.
Abnehmbarer Stecker für einen einfachen Anschluss
OUT MAX 0.5A
L1 N PE N
Sicherung (500mA träge Sicherung)
für externe Luftpumpe
Strom - Eingang
(PE, N, L1, L2, L3))
L1 L2 L3
