ABS CP112 Bedienerhandbuch

Vorschau ausblenden Andere Handbücher für CP112:
Diese Anleitung herunterladen
Inhaltsverzeichnis

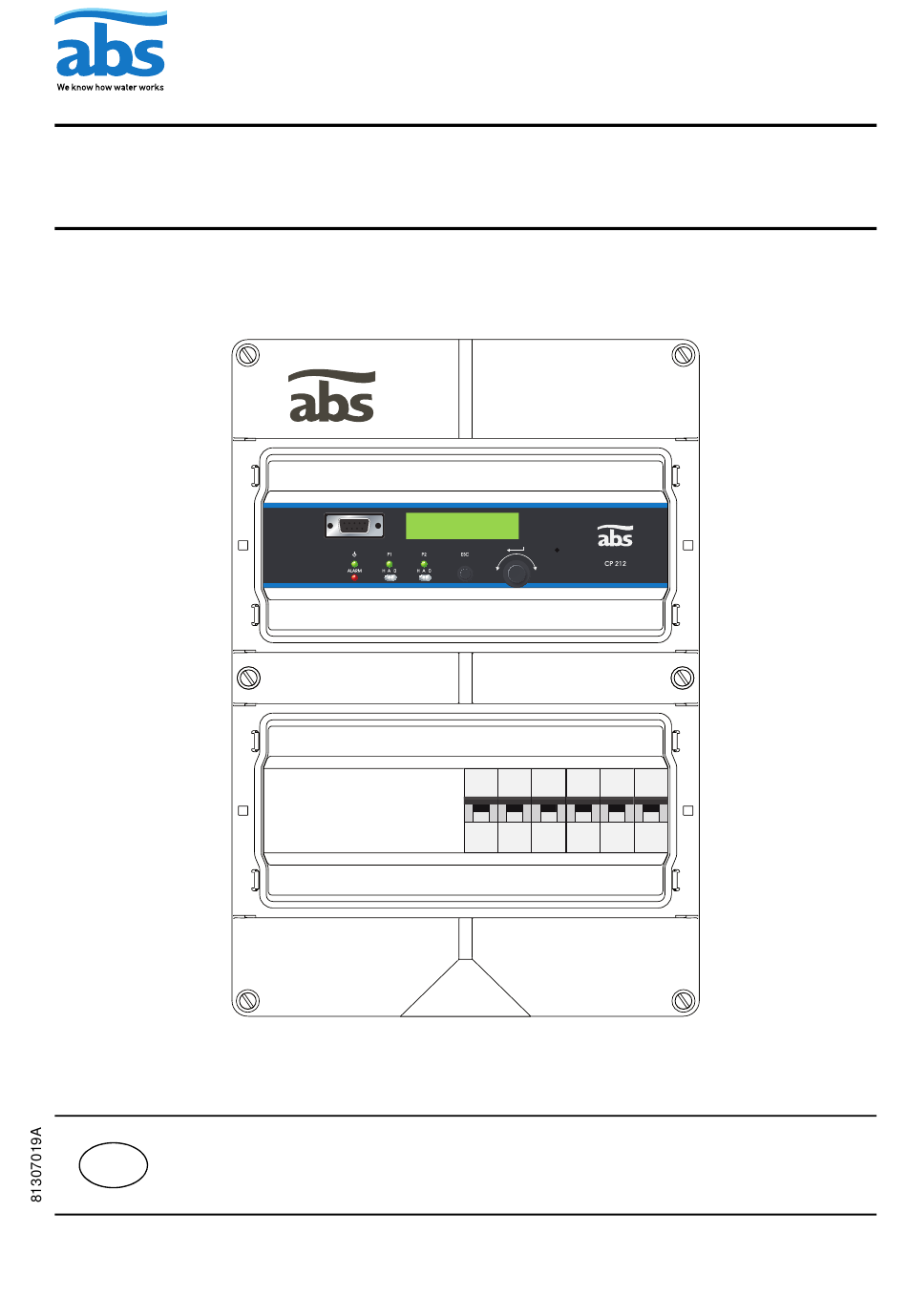

ABS-Bedientafel
CP 112 ⁄212
ON
ON
ON
ON
ON
ON
DE
Bedienerhandbuch
www.absgroup.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABS CP112

Inhaltszusammenfassung für ABS CP112

  • Seite 1 ABS-Bedientafel CP 112 ⁄212 Bedienerhandbuch www.absgroup.com...
  • Seite 2 Genehmigung seitens ABS Group weder vervielfältigt, in Zugriffssystemen gespeichert, verteilt noch auf andere Art elektronisch, mechanisch oder als Aufzeichnung weiter- gegeben oder zugänglich gemacht werden. ABS behält sich das Recht vor, Spezifikationen im Einklang mit der technischen Entwicklung zu verändern.

  • Seite 3: Inhaltsverzeichnis

    ABS-B CP 112 ⁄212, B EDIENTAFEL EDIENERHANDBUCH NHALT Informationen zu diesem Handbuch, der Zielgruppe und den Konzepten Kapitel 1 Übersicht über Funktionen und Verwendung Kapitel 2 Menüs: Status und Einstellungen Wählen Sie eine Sprache ......6 Menüs: Statusinformationen und alle Einstellungen...

  • Seite 4: Informationen Zu Diesem Handbuch Der Zielgruppe Und Den Konzepten

    NFORMATIONEN ZU DIESEM ANDBUCH IELGRUPPE UND DEN ONZEPTEN NFORMATIONEN ZU DIESEM ANDBUCH IELGRUPPE UND DEN ONZEPTEN Dieses Handbuch erläutert die Pumpen-Bedientafeln CP 112 ⁄212. Der Unter- schied zwischen den beiden Produkten besteht darin, dass CP 112 für eine Pumpe ausgelegt ist, während CP 212 zwei Pumpen steuern kann. CP 112 ver- fügt über keinen Schutzschalter, während CP 212 mit einem 3-Pol-Schutz- schalter für jede Pumpe ausgestattet ist.
  • Seite 5 ABS-B CP 112 ⁄212, B EDIENTAFEL EDIENERHANDBUCH Glossar und Konventionen Blauer Text bezeichnet einen Hyperlink. Wenn Sie dieses Dokument auf einem PC lesen, können Sie auf den blauen Text klicken, und der Text springt zum Ziel des Hyperlinks. Zwangsausführung von Pumpen: Lange Inaktivitätsperioden in einer korrosiven und kontaminierten Umgebung sind schädlich für Pumpen.
  • Seite 6 NFORMATIONEN ZU DIESEM ANDBUCH IELGRUPPE UND DEN ONZEPTEN...

  • Seite 7: Kapitel 1 Übersicht Über Funktionen Und Verwendung

    ABS-B CP 112 ⁄212, B EDIENTAFEL EDIENERHANDBUCH Ü APITEL BERSICHT ÜBER UNKTIONEN UND ERWENDUNG CP 112 und CP 212 sind die Bedientafeln für eine bzw. zwei Pumpen. Diese Geräte haben dieselbe Funktion bezüglich ihrer Fähigkeit zur Steuerung von Pumpen und der Behandlung von Alarmen—der einzige Unterschied besteht darin, dass CP 212 für zwei Pumpen und CP 112 nur für eine Pumpe ausgelegt...
  • Seite 8 1 Ü APITEL BERSICHT ÜBER UNKTIONEN UND ERWENDUNG Die Position ganz links (H) ist ein momentaner Status, bei dem versucht wird, die Pumpe ohne Berücksichtigung des Pumpencontrollers zu star- ten. Die mittlere Position (A) legt den Auto-Modus für die Pumpe fest, d. h. die Pumpe wird über die Bedientafel gesteuert.

  • Seite 9: Kapitel 2 Menüs: Status Und Einstellungen

    ABS-B CP 112 ⁄212, B EDIENTAFEL EDIENERHANDBUCH APITEL ENÜS TATUS UND INSTELLUNGEN In diesem Kapitel werden alle Einstellungen beschrieben, die vor der ersten Verwendung des Pumpencontrollers vorgenommen werden müssen. Die Ver- wendung des Menüauswahlknopfes zur Eingabe und Speicherung von Werten wird in Kapitel 1 Übersicht über Funktionen und Verwendung...

  • Seite 10: Menüoption

    APITEL ENÜS TATUS UND INSTELLUNGEN Tabelle 2-2 Einstellungen, im Uhrzeigersinn sortiert (Blatt 1 von 3) Menüoption Wert Anmerkung {Analog, Wählen Sie eine Methode zur Niveaukontrolle aus: ein Sensortyp Luftdruck, analoger Niveausensor oder Start/Stopp KS. Start/Stopp KS} Skalierung 100 % = Wert in m/ft/bar Wenn der Sensortyp "Analog"...
  • Seite 11 ABS-B CP 112 ⁄212, B EDIENTAFEL EDIENERHANDBUCH Tabelle 2-2 Einstellungen, im Uhrzeigersinn sortiert (Blatt 2 von 3) Menüoption Wert Anmerkung Alternat. Stopp Niveau {Ein, Aus} Bei Erreichen des alternativen Stoppniveaus. Die Option Alternatives Stopp Niveau, normalerweise ein Starts bis Vertausch.
  • Seite 12 APITEL ENÜS TATUS UND INSTELLUNGEN Tabelle 2-2 Einstellungen, im Uhrzeigersinn sortiert (Blatt 3 von 3) Menüoption Wert Anmerkung {Alarm Alert, Ist der Wert Alarm Alert eingestellt, wechselt das Relais wie Funk Alarmrelais Hoch Niveau, folgt: Aktiver Alarm} Das Relais wechsel auf aktiven Alarm, wenn ein oder mehrere Alarme auftreten, und bleibt über die Alarmzeit Alarmzeit Minuten...

  • Seite 13: Kapitel 3 Technische Daten Und Emc-Kompatibilität

    ABS-B CP 112 ⁄212, B EDIENTAFEL EDIENERHANDBUCH EMC- APITEL ECHNISCHE ATEN UND OMPATIBILITÄT Technische Daten Betriebsumgebungstemperatur: –20 bis +50°C 180mm Lagerungsumgebungstemperatur: -30 bis +80°C Gehäuse und Montage: DIN-Schiene, IP65. Montageöffnungen: siehe Abbildung 5.5x9mm Maße: HxBxT: 370x250 x123 mm Gewicht: <5 kg, CP 212 mit Batterie Feuchtigkeit: 0–95% relative Feuchte, nicht-kondensierend...

  • Seite 14: Elektromagnetische Kompatibilität

    EMC-K APITEL ECHNISCHE ATEN UND OMPATIBILITÄT Elektromagnetische Kompatibilität Beschreibung Standard Klasse Niveau Hinweise Kriterien 15 kV Luftentladung Immunität gegen elektro- EN 61000-4-2 statische Entladung (ESD) 8 kV Kontaktentladung Schneller Ausgleichstrom/ EN 61000-4-4 4 kV Explosionsimmunität 4 kV CMV Überspannungsimmunität EN 61000-4-5 1,2 ⁄...
  • Seite 15 ABS-B CP 112 ⁄212, B EDIENTAFEL EDIENERHANDBUCH...
  • Seite 16 ABS Production Vadstena AB, Kvarnbacksvägen 9, SE-592 41 Vadstena, Sweden...
