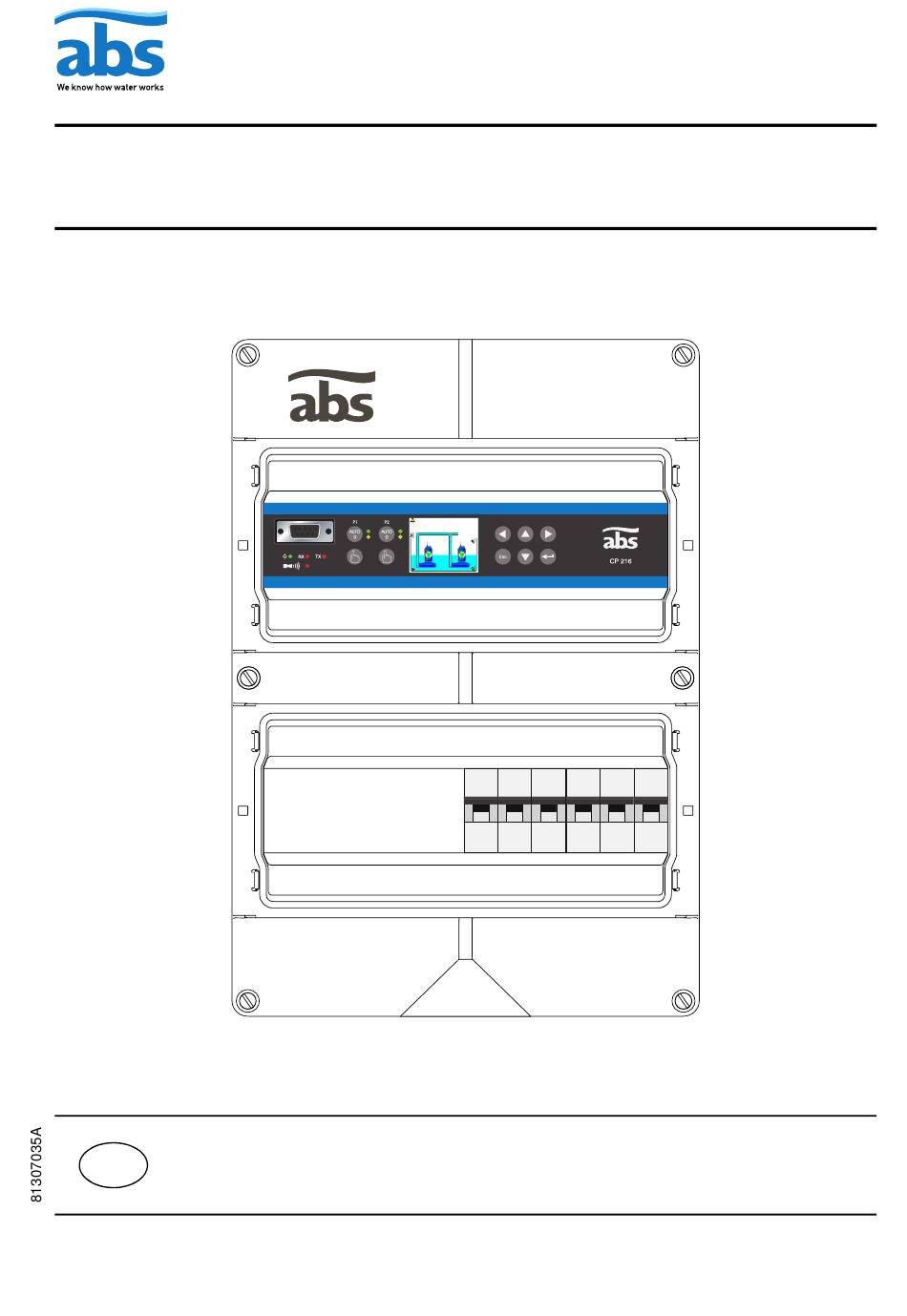

ABS-Bedientafel
CP 116 ⁄216
Geringe Kap. P2
2,50 m
25,0 l/s
5,8 A
4,7 A
1
2
2
5,3 l/s
ON
ON
ON
ON
ON
ON
DE
Bedienerhandbuch
www.absgroup.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ABS CP 116

  • Seite 1 ABS-Bedientafel CP 116 ⁄216 Geringe Kap. P2 2,50 m 25,0 l/s 5,8 A 4,7 A 5,3 l/s Bedienerhandbuch www.absgroup.com...
  • Seite 2 Genehmigung seitens ABS Group weder vervielfältigt, in Zugriffssystemen gespeichert, verteilt noch auf andere Art elektronisch, mechanisch oder als Aufzeichnung weiter- gegeben oder zugänglich gemacht werden. ABS behält sich das Recht vor, Spezifikationen im Einklang mit der technischen Entwicklung zu verändern.
  • Seite 3: Inhaltsverzeichnis

    ABS-B CP 116 ⁄216, B EDIENTAFEL EDIENERHANDBUCH NHALT Informationen zu diesem Handbuch, der Zielgruppe und den Konzepten Kapitel 1 Übersicht über Funktionen und Verwendung Kapitel 2 Einstellungen Wählen Sie eine Sprache ......7 Übersicht der Einstellungen...
  • Seite 4 ABS-B CP 116 ⁄216, B EDIENTAFEL EDIENERHANDBUCH...
  • Seite 5: Informationen Zu Diesem Handbuch

    ONZEPTEN Dieses Handbuch erläutert die Pumpen-Bedientafeln CP 116 ⁄216. Der Unter- schied zwischen den beiden Produkten besteht darin, dass CP 116 eine Pumpe steuert, während CP 216 zwei Pumpen steuern kann. CP 116 verfügt über keinen Schutzschalter, während CP 216 mit einem 3-Pol-Schutzschalter für jede Pumpe ausgestattet ist.
  • Seite 6: Kapitel 1 Übersicht Über Funktionen Und Verwendung

    NFORMATIONEN ZU DIESEM ANDBUCH IELGRUPPE UND DEN ONZEPTEN Leseanleitung Informationen zur Installation erhalten Sie im Installationshandbuch (separates Dokument), das sowohlCP 116 ⁄216 als auch CP 112 ⁄212 behandelt. Bevor Sie Einstellungen vornehmen oder die Bedientafel verwenden, lesen Sie Kapitel 1 Übersicht über Funktionen und Verwendung —...
  • Seite 7: Übersicht Über Funktionen Und Erwendung

    CP 116 und CP 216 sind die Bedientafeln für eine bzw. zwei Pumpen. Diese Geräte haben dieselbe Funktion bezüglich ihrer Fähigkeit zur Steuerung von Pumpen und der Behandlung von Alarmen—der einzige Unterschied besteht darin, dass CP 216 für zwei Pumpen und CP 116 nur für eine Pumpe ausgelegt ist. Abbildung 1-1 zeigt die Bedientafel und beschreibt die Funktionen der Tasten und die Bedeutung der Anzeigeleuchten.
  • Seite 8 Sicht (z. B. aus der Anzeige von Menüs) nach 10 Minuten Inaktivität zurück in diese Sicht. Die Ansicht zeigt bei CP 116 nur eine Pumpe an. Wenn CP 216 nur zur Verwen- dung einer Pumpe eingerichtet ist, wird die Ansicht so angepasst, dass sie nur eine Pumpe anzeigt.
  • Seite 9 Abfrage eines Bediener-Codes können Sie entweder den Bediener- oder den Systemcode eingeben. Unterbrechungsfreie CP 116 ⁄216 umfasst ein Ladegerät für eine unterbrechungsfreie Stromversor- Stromversorgung gung mit einer Blei-Azid-Batterie. Die Batterie selbst ist optional und kann im Gehäuse eingesetzt werden. Während des Batteriebetriebs (kein Netzstrom- versorgung) sind die Pumpenrelais immer ausgeschaltet.
  • Seite 10 1 Ü APITEL BERSICHT ÜBER UNKTIONEN UND ERWENDUNG...
  • Seite 11: Kapitel 2 Einstellungen

    ABS-B CP 116 ⁄216, B EDIENTAFEL EDIENERHANDBUCH APITEL INSTELLUNGEN In diesem Kapitel werden Menüoptionen sowie alle Einstellungen beschrieben, die vor der ersten Verwendung des Pumpencontrollers vorgenommen werden müssen. Die Navigation durch die Menüs und die Eingabe von Werten wird in Kapitel 1 Übersicht über Funktionen und Verwendung...
  • Seite 12: Systemeinstellungen

    APITEL INSTELLUNGEN Wählen Sie die Menüoption Einstellungen über die Tasten Nach oben/Nach unten aus, und drücken Sie Enter. Die oberste Menüoption System wird ausgewählt. Drücken Sie erneut Enter. Alle Untermenüs unter System werden in Tabelle 2-1 dargestellt. Wählen Sie die Menüoption System Alarm aus, drücken Sie Enter. Wählen Sie die Menüoption Netzfehler aus, drücken Sie Enter.
  • Seite 13: Pumpenschacht-Einstellungen

    ABS-B CP 116 ⁄216, B EDIENTAFEL EDIENERHANDBUCH Tabelle 2-1 Systemeinstellungen, unter der Menüoption ‘Einstellungen > System’ (Blatt 2 von 2) Untermenü Untermenü Einstellung Wert Code Anmerkung {Inaktiv, Alarm Typ B-Alarm, A-Alarm} Netzfehler Alarmverzögerung Sekunden {Inaktiv, Ein Alarm Phase Missing In wird ausgegeben,...
  • Seite 14 APITEL INSTELLUNGEN Tabelle 2-2 Pumpenschacht-Einstellungen, unter ‘Einstellungen > Pumpenschacht’ (Blatt 2 von 5) Untermenü Untermenü Einstellung Wert Code Anmerkung {AUS, Normal, — Funktion Vertausch. Ungleichmäßig} {Jedem Pumpenstop, Normale Vertauschung nach Beide Pumpen Vertauschung stoppen} Vorzugspumpe {Pumpe 1, Pumpe 2} Ungleiche Wechselt erst nach einer bestimmten Anzahl Vertauschung System...
  • Seite 15 ABS-B CP 116 ⁄216, B EDIENTAFEL EDIENERHANDBUCH Tabelle 2-2 Pumpenschacht-Einstellungen, unter ‘Einstellungen > Pumpenschacht’ (Blatt 3 von 5) Untermenü Untermenü Einstellung Wert Code Anmerkung Für die Erfassung des Überlaufs ist ein Über- {OFF, Überlauf Sensor, laufsensor wesentlich genauer als ein Grenz- Überlauf erfasst...
  • Seite 16 APITEL INSTELLUNGEN Tabelle 2-2 Pumpenschacht-Einstellungen, unter ‘Einstellungen > Pumpenschacht’ (Blatt 4 von 5) Untermenü Untermenü Einstellung Wert Code Anmerkung {Inaktiv, Alarm Typ B-Alarm, A-Alarm} Backup Start Alarmverzögerung Sekunden {Inaktiv, Alarm Typ Blockiert von B-Alarm, A-Alarm} Fern Alarmverzögerung Sekunden {Inaktiv, Alarm Typ B-Alarm, A-Alarm} Alarmverzögerung Sekunden...
  • Seite 17: Untermenü Einstellung

    Liste der Einstellungen, die Sie im Unter- Pumpe 2 CP 216 menü Pumpe (CP 116) oder für CP 216: Pumpe 1 und Pumpe 2 vornehmen können. Tabelle 2-3 Pumpeneinstellungen, unter ‘Einstellungen > Pumpe’ oder ‘Einstellungen > Pumpe 1/2’ (Blatt 1 von 4) Untermenü...
  • Seite 18 APITEL INSTELLUNGEN Tabelle 2-3 Pumpeneinstellungen, unter ‘Einstellungen > Pumpe’ oder ‘Einstellungen > Pumpe 1/2’ (Blatt 2 von 4) Untermenü Untermenü Einstellung Wert Code Anmerkung Start Niveau m, ft Hinweis: Diese Niveaus werden nur verwen- det, wenn die Niedrigtarifzeiten in der Tarif- Stopp Niveau m, ft steuerung verwendet werden.
  • Seite 19 ABS-B CP 116 ⁄216, B EDIENTAFEL EDIENERHANDBUCH Tabelle 2-3 Pumpeneinstellungen, unter ‘Einstellungen > Pumpe’ oder ‘Einstellungen > Pumpe 1/2’ (Blatt 3 von 4) Untermenü Untermenü Einstellung Wert Code Anmerkung {Inaktiv, Alarm Typ Keine B-Alarm, A-Alarm} Laufbestätig. Alarmverzögerung Sekunden {Inaktiv, Alarm Typ...
  • Seite 20: Allgemeine Einstellungen Für Pumpe 1 Und Pumpe 2

    Pumpe wird ein Grenzwert für die Änderung Block Delta Cos φ Nummer von Cos φ verwendet. Block. Zeitüberstg. Sekunden Für CP 116 folgen die Menüs in Tabelle 2-4 (nächste Tabelle) direkt hier. Allgemeine Einstellungen für Pumpe 1 und Pumpe 2 Gemeinsam P1-P2 Tabelle 2-4 zeigt eine vollständige Liste der Einstellungen, die Sie im Unter-...
  • Seite 21: Analog Logging

    ABS-B CP 116 ⁄216, B EDIENTAFEL EDIENERHANDBUCH Analog Logging Analog Logging Tabelle 2-5 zeigt eine vollständige Liste der Einstellungen, die Sie im Unter- menü Analog Logging vornehmen können. Tabelle 2-5 Analog Logging, unter ‘Einstellungen > Analog Logging’ Untermenü Untermenü Einstellung...
  • Seite 22: Einstellungen Für Analoge Eingänge

    APITEL INSTELLUNGEN Einstellungen für analoge Eingänge Analoge Eingänge Tabelle 2-7 zeigt eine vollständige Liste der Einstellungen, die Sie im Unter- menü Analoge Eingänge vornehmen können. Tabelle 2-7 Einstellungen für analoge Eingänge, unter ‘Einstellungen > Analoge Eingänge’ Untermenü Untermenü Einstellung Wert Code Anmerkung {4-20 mA,...
  • Seite 23: Einstellungen Für Digitale Eingänge

    ABS-B CP 116 ⁄216, B EDIENTAFEL EDIENERHANDBUCH 2.10 Einstellungen für digitale Eingänge Digitale Eingänge Tabelle 2-8 zeigt eine vollständige Liste der Einstellungen, die Sie im Unter- menü Digitale Eingänge vornehmen können. Die Standardkonfiguration für digitale Eingänge finden Sie im Installationshandbuch.
  • Seite 24: Einstellungen Für Impulskanal

    APITEL INSTELLUNGEN 2.12 Einstellungen für Impulskanal Pulse Channel Tabelle 2-10 zeigt eine vollständige Liste der Einstellungen, die Sie im Unter- menü Pulse Channel vornehmen können. Tabelle 2-10 Einstellungen für Impulskanäle, unter ‘Einstellungen > Pulse Channels’ Untermenü Untermenü Einstellung Wert Code Anmerkung {Niederschlg., Für den digitalen Eingang 2 muss Pulse Channel...
  • Seite 25 ABS-B CP 116 ⁄216, B EDIENTAFEL EDIENERHANDBUCH Tabelle 2-11 Kommunikationseinstellungen, unter ‘Einstellungen > Kommunikation’ (Blatt 2 von 3) Untermenü Untermenü Einstellung Wert Code Anmerkung Stations ID Ganzzahl Stationsname String {Aus, 300, 600, 1200, 2400, Baudrate 4800, 9600, 19200, Kommunikations Port...
  • Seite 26 APITEL INSTELLUNGEN Tabelle 2-11 Kommunikationseinstellungen, unter ‘Einstellungen > Kommunikation’ (Blatt 3 von 3) Untermenü Untermenü Einstellung Wert Code Anmerkung Rufversuch 1-4 setzen voraus, dass ein Moden angeschlossen ist. Nicht erforderlich bei Fest- netzverbindungen. Telefonnummer String Um die SMS-Funktion zu nutzen, muss die GSM-Nummer in internationalem Format ein- gegeben werden (wobei das führende Zei- chen ‘+’...
  • Seite 27: Täglicher Betrieb

    ABS-B CP 116 ⁄216, B EDIENTAFEL EDIENERHANDBUCH APITEL ÄGLICHER ETRIEB Manuelle Steuerung Für den täglichen Betrieb, für den keine Einstellungen verändert werden müs- Alarmliste, sen, gibt es neben der obersten Anzeige-Ebene, auf der die aktuellen Bedin- Statusanzeige, gungen grafisch dargestellt werden, vier wichtige Menüs. Diese vier Menüs Trendkurven sind: Manuelle Steuerung, Alarmliste, Statusanzeige, Trendkurven.
  • Seite 28: Statusanzeige

    APITEL ÄGLICHER ETRIEB Statusanzeige Hauptmenü Manuelle Steuerung Tabelle 3-3 zeigt eine Liste der Informationen unter der Menüoption Alarmliste Statusanzeige . Statusanzeige Einstellungen Trendkurven Tabelle 3-3 Statusanzeige Select Language Untermenü Untermenü Wert Anmerkung Version — Option System Program Version I/O Cpu Status Cabinet Temperature Status, IP-Adresse, GPRS Modem...
  • Seite 29: Kapitel 4 Technische Daten Und Emc-Kompatibilität

    ABS-B CP 116 ⁄216, B EDIENTAFEL EDIENERHANDBUCH EMC- APITEL ECHNISCHE ATEN UND OMPATIBILITÄT Technische Daten Betriebsumgebungstemperatur: -20 bis +50°C 180mm Lagerungsumgebungstemperatur: -30 bis +80°C Gehäuse und Montage: DIN-Schiene, IP65. Montageöffnungen: siehe Abbildung 5.5x9mm Maße: HxBxT: 370x250 x123 mm Gewicht: <5 kg, CP 216 mit Batterie Feuchtigkeit: 0–95% relative Feuchte, nicht-kondensierend...
  • Seite 30: Elektromagnetische Kompatibilität

    EMC-K APITEL ECHNISCHE ATEN UND OMPATIBILITÄT Elektromagnetische Kompatibilität Beschreibung Standard Klasse Niveau Hinweise Kriterien 15 kV Luftentladung Immunität gegen elektro- EN 61000-4-2 statische Entladung (ESD) 8 kV Kontaktentladung Schneller Ausgleichstrom/ EN 61000-4-4 4 kV Explosionsimmunität 4 kV CMV Überspannungsimmunität EN 61000-4-5 1,2 ⁄...
  • Seite 31 ABS-B CP 116 ⁄216, B EDIENTAFEL EDIENERHANDBUCH...
  • Seite 32 ABS Production Vadstena AB, Kvarnbacksvägen 9, SE-592 41 Vadstena, Sweden...
