Quicklinks
Technical Support
If you need any technical help, please isit our official support site and contact our
support team before returning the products, https://support.reolink.com.
Technische Unterstützung
Wenn Sie Hilfe brauchen, kontaktieren Sie bitte Reolink Support Team zuerst, bevor Sie
Ihre Bestellung zurücksenden. Meiste Fragen oder Probleme können von unserem Online
Support Center beantwortet und gelöst werden: https://support.reolink.com.
Support technique
Si vous avez besoin d'aide, veuillez contacter Reolink avant de retourner votre produit.
La plupart des questions peuvent être répondues via notre centre de support en ligne à
l'adresse https://support.reolink.com.
Supporto Tecnico
Se avete bisogno di aiuto, le chiediamo gentilmente di contattare Reolink prima di
restituire il prodotto.La maggior parte delle domande può essere risolta tramite il nostro
centro di assistenza online all'indirizzo https://support.reolink.com.
Soporte técnico
Si necesita ayuda, comuníquese con Reolink antes de devolver su producto. La mayoría
de las preguntas se pueden responder a través de nuestro centro de soporte en línea en
https://support.reolink.com.
REOLINK INNOVATION LIMITED
FLAT/RM 705 7/F FA YUEN COMMERCIAL BUILDING 75-77 FA YUEN STREET MONG KOK KL
HONG KONG
Product Ident GmbH
EU REP
Hoferstasse 9B, 71636 Ludwigsburg, Germany
Email: prodsg@libelleconsulting.com
APEX CE SPECIALISTS LIMITED
UK REP
Addr.: 89 Princess Street, Manchester, M14HT, UK
Email: info@apex-ce.com
J u n e 2 02 2
Q S G 1 _ A
58 . 03 . 0 0 5 . 0 0 8 1
Operational Instruction
Apply to: DUO2-4KWS / DUO2- KPN
@ R e o l i n kTe c h
h t t p s ://re o l i n k . c o m
E N/D E /FR /I T/E S
Werbung
Inhaltsverzeichnis

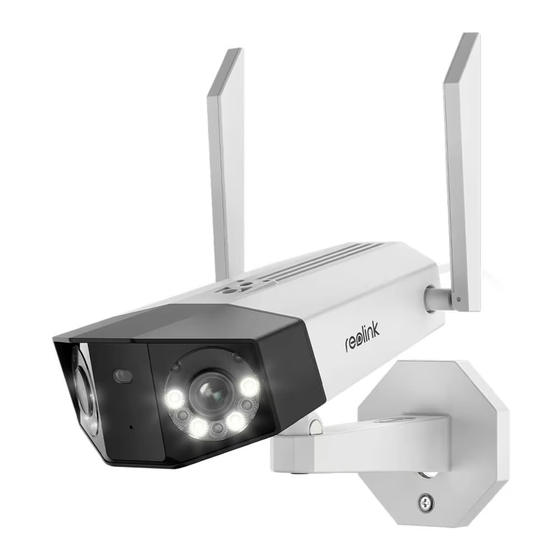

Verwandte Anleitungen für Reolink DUO2-4KWS
Inhaltszusammenfassung für Reolink DUO2-4KWS
- Seite 1 Technische Unterstützung Wenn Sie Hilfe brauchen, kontaktieren Sie bitte Reolink Support Team zuerst, bevor Sie Ihre Bestellung zurücksenden. Meiste Fragen oder Probleme können von unserem Online Support Center beantwortet und gelöst werden: https://support.reolink.com.
-
Seite 2: What's In The Box
Content What's in the Box What's in the Box Camera Introduction Camera Antenna * Waterproof Lid Power Adapter * Connection Diagram Set up the Camera Mount the Camera Troubleshooting Power * Mounting Plate Mounting Hole Ethernet Cable Extension Cable Template Specification Notification of Compliance Quick Start Guide... -
Seite 3: Camera Introduction
Camera Introduction WiFi Camera Antenna Micro SD Card Slot Daylight Sensor Reset Button *Press the reset button with a pin to restore factory settings Lens Spotlights Infrared Lights Speaker Mounting Bracket Waterproof Lid Ethernet Port Power Port English English... - Seite 4 PoE Camera Daylight Sensor Micro SD Card Slot Lens Reset Button *Press the reset button with a pin to restore actory settings. Spotlights Infrared Lights Mounting Bracket Speaker Waterproof Lid Ethernet Port Power Port NOTE: Actual camera appearance and components are subject to the model you purchased. English English...
-
Seite 5: Connection Diagram
PoE camera. For PoE Camera, please power the camera with a PoE Switch/Injector/ • If you are connecting the PoE camera to a Reolink PoE NVR, please set up the camera ia Reolink PoE NVR or a DC 12V power adapter. (not included in the package) the NVR interface. -
Seite 6: Mount The Camera
Mount the Camera Mount the Camera to the Wall The following installation methods take the WiFi camera as an example and also apply to Installation Tips the PoE camera. • Do not face the camera towards any light sources. • Do not point the camera towards a glass window. Or, it may result in poor image quality because of the window glare by infrared LEDs, ambient lights or status lights. - Seite 7 Mount the Camera to Ceiling To get the best field of view, loosen the adjustment screw on security mount and turn the camera. Drill holes in accordance with the mounting template, Secure the mounting plate to the wall Stiffen the adjustment with the upper two screws and hang the camera on it. Then loc the camera in position screw to lock the with the lower screw. camera. English English...
- Seite 8 12V 2A DC adapter and see if it works. To get the best field Camera is not Powering on of view, loosen the If these won t work, contact Reolink adjustment screw on Support. If your camera is not powering on, please security mount and try the following solutions: turn the camera.
-
Seite 9: Hardware Features
Changes or modifications not Operating Temperature and on, the user is encouraged to try to Reolink declares that the WiFi camera is in expressly approved by the party -10°C~+55°C (14°F~131°F) correct the interference by one or more of... - Seite 10 Ter s of Service and reuse of aterial resources. To return your Privacy Policy at reolink.com. Keep out of OPERATING FREQUENCY (For WiFi Version) used device, please use the return and reach of children.
-
Seite 11: Überblick
