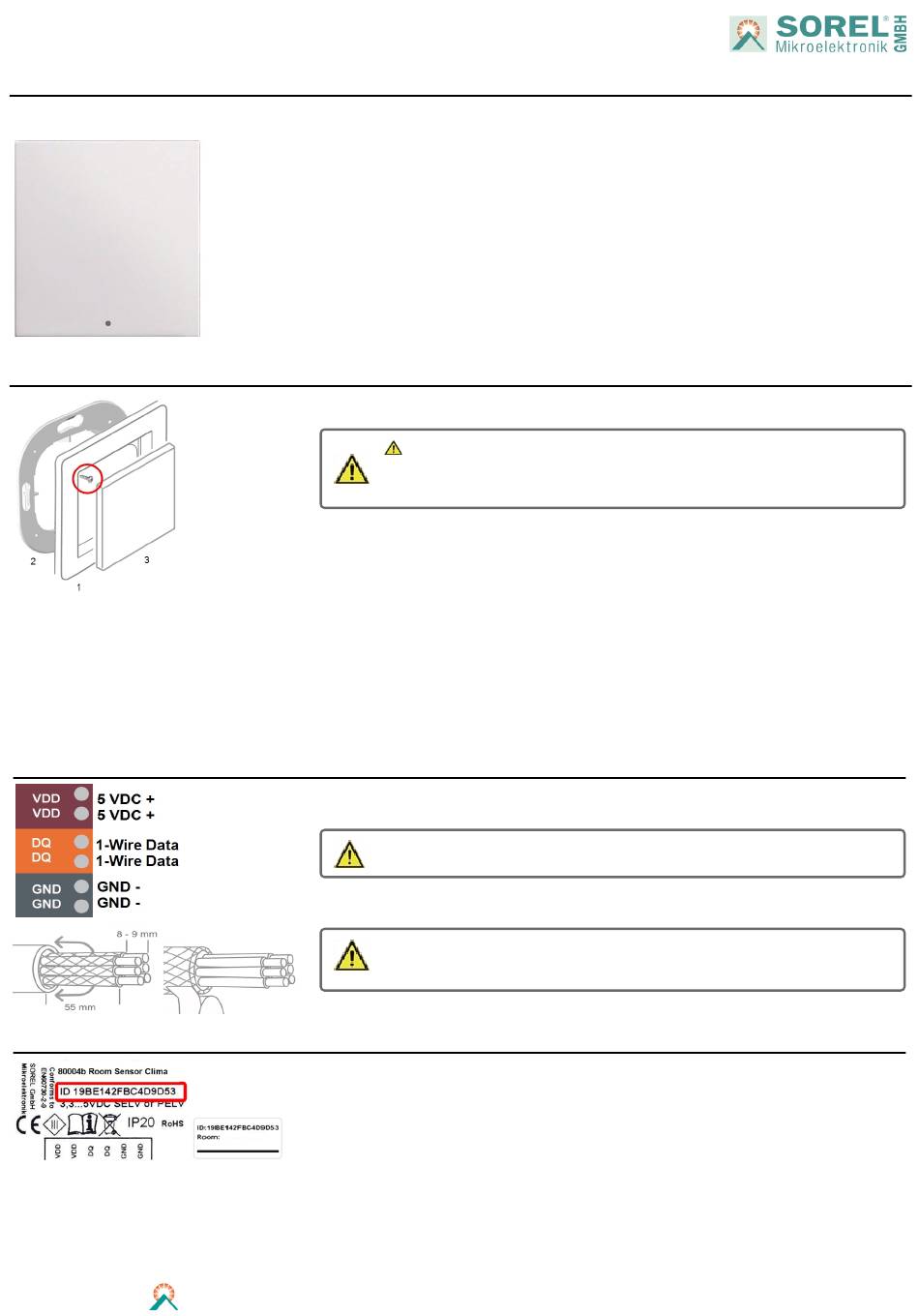

Sorel Room Sensor Clima T2A Kurzanleitung

Room Sensor Clima T2A
Digitaler Raumtemperatur- und Luftfeuchtesensor mit Kommunikation per 1-Wire-Bus in Verbindung mit der °CALEONbox Clima.
Wandmontage
Elektrischer Anschluss
Typenschild und Aufkleber mit 1-Wire ID
Technische Daten
Spannungsversorgung
Messbereich
Schutzart
Max. Kabellänge
Abmessung
Gehäuseausführung
Einbaumöglichkeiten
Montieren Sie den Room Sensor Clima T2A an geeigneter Stelle.
Montage in UP-Schalterdose
Montagering mit Pfeil nach oben (2) an der Schalterdose befestigen. Wie nachfolgend beschrieben, den
Elektroanschluss vornehmen.
Einsatz anbringen
Abdeckrahmen (1 - nicht im Lieferumfang enthalten, Art. Nr.: 82001) an den Montagering (2) mittels der zwei
mitgelieferten Schrauben (2,2 x 4,5 mm) diagonal oben links und unten rechts anschrauben. Room Sensor Clima T2A
(3) passend zum Montagering ausrichten und aufstecken.
Aufputzmontage
Verwenden Sie zur Aufputzmontage das Montageset Aufputzrahmen Art. Nr.: 82002.
Für den Anschluss eines Room Sensor Clima T2A wird jeweils eine der Klemmenstellen VDD/ DQ/ GND benötigt. Die
zusätzlichen drei Klemmstellen sind für die einfache Verkabelung weiterer Sensoren.
Jeder Room Sensor hat eine eindeutige 16-stellige 1-Wire ID. Diese ID wird zur Sensor-Raum-Zuordnung im °CALEON
benötigt. Die ID finden Sie im Inneren des Sensors auf dem Typenschild sowie auf dem mitgelieferten Aufkleber. Wir
empfehlen den Aufkleber in die Tabelle der °CALEONbox Clima Bedienungsanleitung oder in den °CALEONbox Clima
Klemmplanaufkleber zu kleben um die spätere Konfiguration des Systems zu vereinfachen.
SOREL GmbH Mikroelektronik | Reme-Str. 12 | D - 58300 Wetter (Ruhr) | +49 (0)2335 682 77 0 | info@sorel.de | www.sorel.de | 12.09.2023
5 VDC SELV oder PELV
0 °C ... 60 °C / 0 % ... 100 %
Genauigkeit +/- 1 °C / +/- 6 % | Auflösung 0,1 °C / 0,1 %
IP 20
bis zu 100 m powered (Dreileiteranschluss wird empfohlen),
Twisted-Pair-Kabel verwenden
55 mm x 55 mm
Kunststoffgehäuse Reinweiß
Aufputz / Unterputz
Vorsicht!
Gerät und Funktion kann beeinträchtigt werden. Wählen Sie eine geeignete Umgebungsbedingung.
Direkte Sonneneinstrahlung, Wärme- und Kältequellen, wie z.B. Radiatoren und Fenster, sind zu
vermeiden.
Nur zu verwenden mit SELV oder PELV Schutzkleinspannung.
Bei Verwendung von abgeschirmten Kabeln kann bei Kontakt zwischen Abschirmung und Platine
Schäden am Gerät entstehen und zur Funktionsstörungen führen.
