1
x8
x1

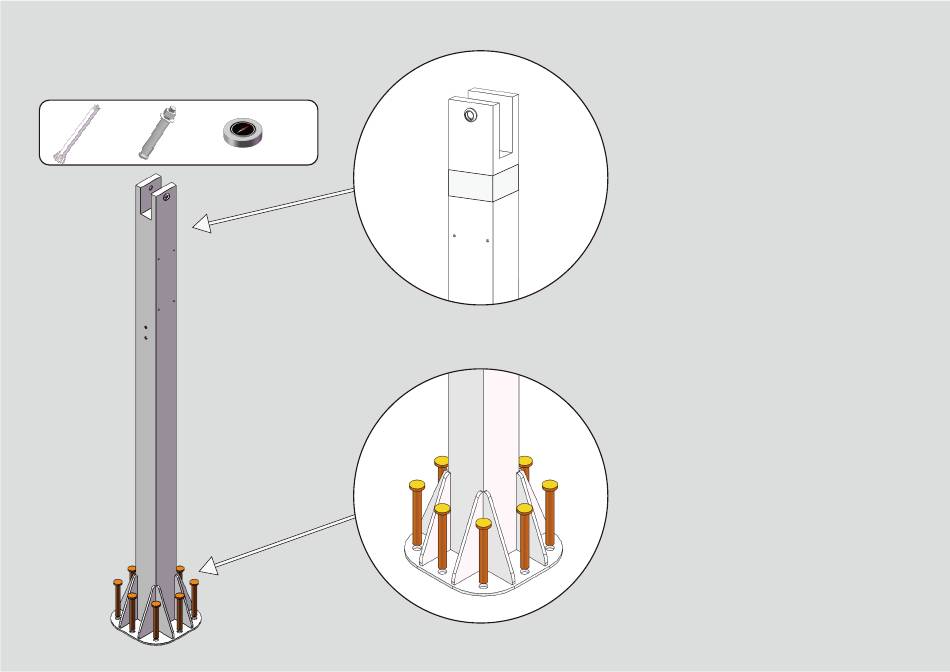

Erweiterung
Hauptpol
Bolzen
x1
Kompass
Es gibt vier Schilder am Hauptpol,
die Richtungen anzeigen (Süd, Nord,
West, Ost). Benutze den Kompass,
E a s t N o r t h
um den Hauptstab kerngenau zu
platzieren, damit der Tracker die
Sonne richtig verfolgen kann.
Der Hauptstab muss auf festem Beton-
boden oder Pier mit den Expansionss-
chrauben installiert werden.
Der solide Boden muss größer oder
gleich einem 600*600*700mm Würfel
sein.
Betonmaterial empfehlen (kg/m³):
Zement(450kg)+Wasser(183kg)+Sand(600kg)
+Kies (1192kg)
