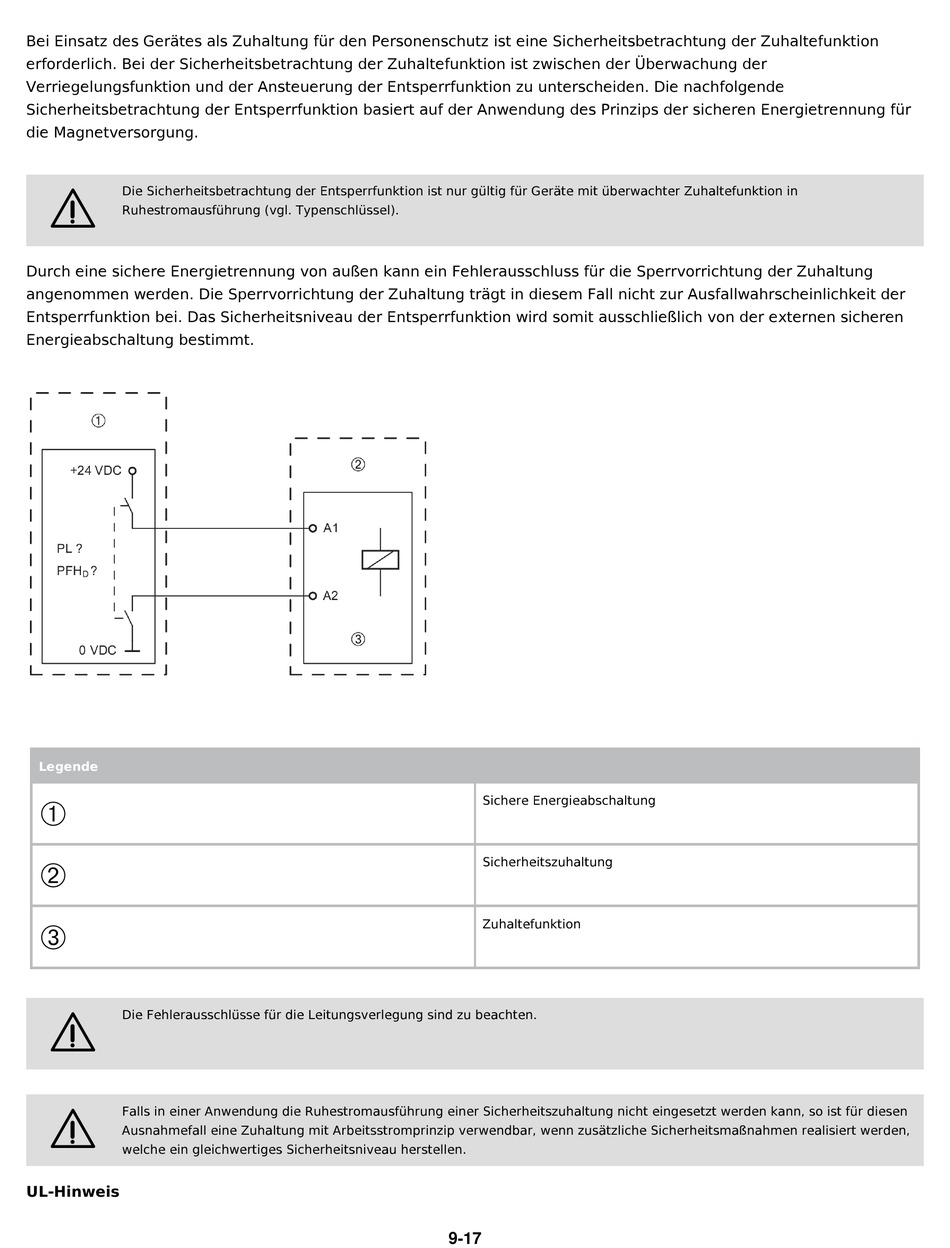

schmersal AZM 161CC-12/12RKA-024 Bedienung Und Montage Seite 9

Bei Einsatz des Gerätes als Zuhaltung für den Personenschutz ist eine Sicherheitsbetrachtung der Zuhaltefunktion
erforderlich. Bei der Sicherheitsbetrachtung der Zuhaltefunktion ist zwischen der Überwachung der
Verriegelungsfunktion und der Ansteuerung der Entsperrfunktion zu unterscheiden. Die nachfolgende
Sicherheitsbetrachtung der Entsperrfunktion basiert auf der Anwendung des Prinzips der sicheren Energietrennung für
die Magnetversorgung.
Die Sicherheitsbetrachtung der Entsperrfunktion ist nur gültig für Geräte mit überwachter Zuhaltefunktion in
2
Ruhestromausführung (vgl. Typenschlüssel).
Durch eine sichere Energietrennung von außen kann ein Fehlerausschluss für die Sperrvorrichtung der Zuhaltung
angenommen werden. Die Sperrvorrichtung der Zuhaltung trägt in diesem Fall nicht zur Ausfallwahrscheinlichkeit der
Entsperrfunktion bei. Das Sicherheitsniveau der Entsperrfunktion wird somit ausschließlich von der externen sicheren
Energieabschaltung bestimmt.
Legende
¢
ƒ
¥
Die Fehlerausschlüsse für die Leitungsverlegung sind zu beachten.
2
Falls in einer Anwendung die Ruhestromausführung einer Sicherheitszuhaltung nicht eingesetzt werden kann, so ist für diesen
2
Ausnahmefall eine Zuhaltung mit Arbeitsstromprinzip verwendbar, wenn zusätzliche Sicherheitsmaßnahmen realisiert werden,
welche ein gleichwertiges Sicherheitsniveau herstellen.
UL-Hinweis
Sichere Energieabschaltung
Sicherheitszuhaltung
Zuhaltefunktion
9-17
