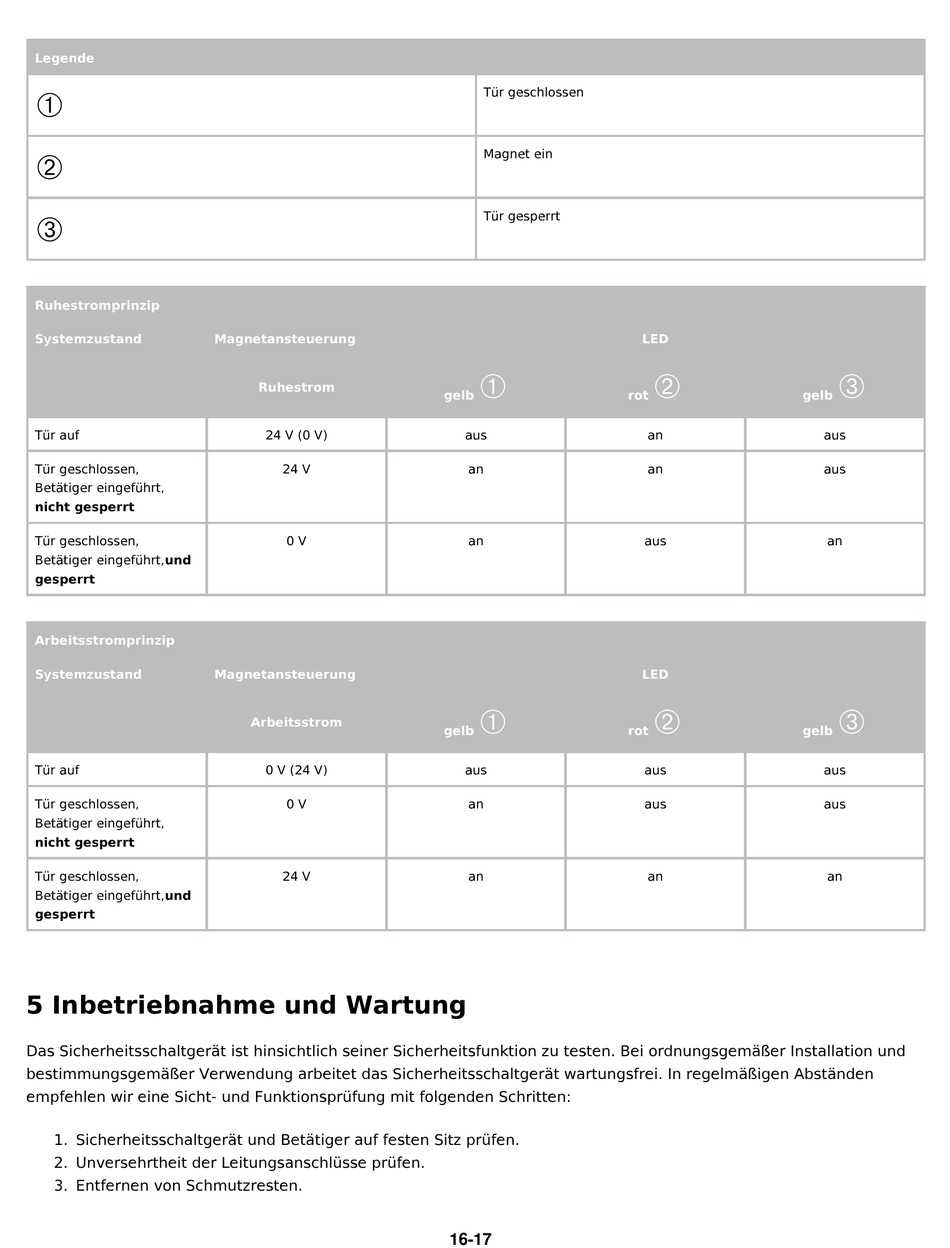

Legende
¢
ƒ
¥
Ruhestromprinzip
Systemzustand
Tür auf
Tür geschlossen,
Betätiger eingeführt,
nicht gesperrt
Tür geschlossen,
Betätiger eingeführt,und
gesperrt
Arbeitsstromprinzip
Systemzustand
Tür auf
Tür geschlossen,
Betätiger eingeführt,
nicht gesperrt
Tür geschlossen,
Betätiger eingeführt,und
gesperrt

5 Inbetriebnahme und Wartung

Das Sicherheitsschaltgerät ist hinsichtlich seiner Sicherheitsfunktion zu testen. Bei ordnungsgemäßer Installation und
bestimmungsgemäßer Verwendung arbeitet das Sicherheitsschaltgerät wartungsfrei. In regelmäßigen Abständen
empfehlen wir eine Sicht- und Funktionsprüfung mit folgenden Schritten:
1. Sicherheitsschaltgerät und Betätiger auf festen Sitz prüfen.
2. Unversehrtheit der Leitungsanschlüsse prüfen.
3. Entfernen von Schmutzresten.
Magnetansteuerung
Ruhestrom
24 V (0 V)
24 V
0 V
Magnetansteuerung
Arbeitsstrom
0 V (24 V)
0 V
24 V
Tür geschlossen
Magnet ein
Tür gesperrt
¢
gelb
aus
an
an
¢
gelb
aus
an
an
16-17
LED
ƒ
rot gelb
an
an
aus
LED
ƒ
rot gelb
aus
aus
an
¥
aus
aus
an
¥
aus
aus
an
