Back View RV-250 Montage- Und Bedienungsanleitung Seite 15

vorhandenes Originalkabel
Existing original cable
17

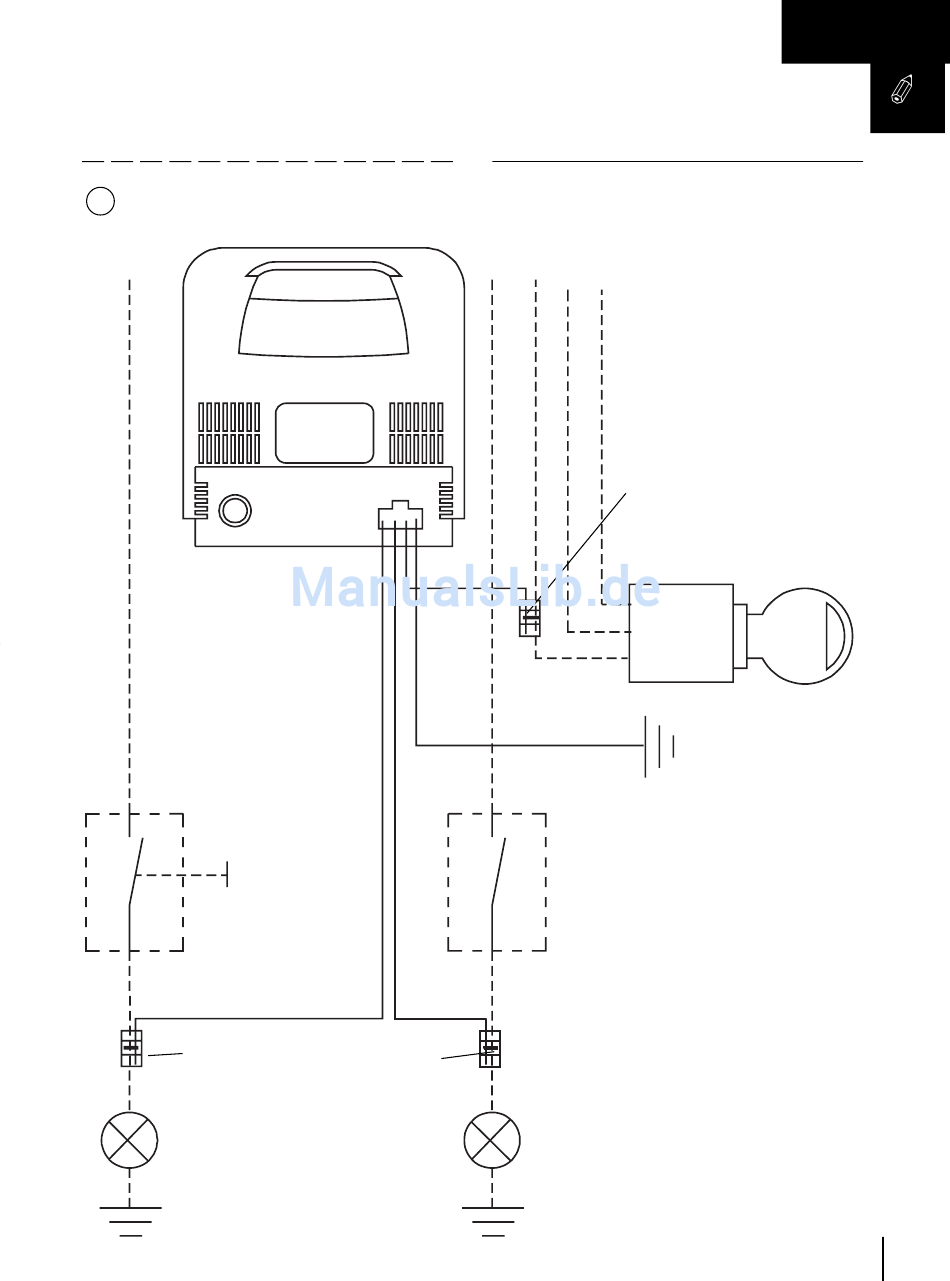

Rückansicht des Monitors
View of rear of monitor
Lichtschalter
Light switch
Anschluss durch
Abzweigverbinder oder Löten
Connection by junction
connector or soldering
Instrumentenbeleuchtung
Dashboard illumination
Rot/Red
Schwarz
Black
Weiß Braun
White Brown
Anschlusskabeal der RV-250
RV-250 connection cable
Anschluss durch
Abzweigverbinder oder Löten
Connection by junction
connector or soldering
Zündschloss
Ignition lock
Klemme 15
Zündung +
Terminal 15
Ignition +
Schalter für Rückfahrscheinwerfer
Switch for reversing lights
Rückfahrscheinwerfer
Reversing lights
H
Masse Klemme 31
Earth Terminal 31
15
