Bticino HC/HD/HS4431N Kurzanleitung

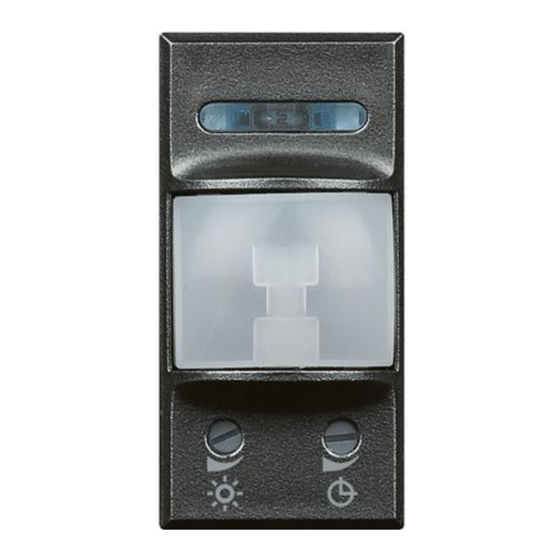

IR-Schalter
Beschreibung
Der passive Infrarotschalter ermöglicht das automatische Einschalten von Geräten,
wenn Personen vorbeigehen (z. B. Das Licht schaltet sich ohne Schalter oder Taster ein).
Geeignet für alle Arten von Stromlasten, einschließlich LED-Lampen.
Die Schaltschwelle des Geräts kann entsprechend der natürlichen
Umgebungsbeleuchtung eingestellt werden und die Ausschaltverzögerungszeit kann
nach der zuletzt erkannten Bewegung zur Leistungsoptimierung angepasst werden.
Die Reichweite kann erhöht werden, indem mehrere Geräte an verschiedenen Stellen
mit parallelen Ausgängen installiert werden.
Die volumetrische Abdeckung wird durch 3 Strahlen A, B und C gewährleistet, die auf
+2, -6 und -30 Grad in Bezug auf die Installationsachse ausgerichtet sind und sich über
4 Meter erstrecken.
Technische Daten
Speisung:
Ansprechzeitregelung:
Einstellung der Dämmerungsschaltung:
Betriebstemperatur:
Steuerbare Stromlasten
Glühlampen
Halogenlampen
230 Vac 2 A
Reichweite
h = 1,20 m
A +2°
= 6 Strahlen
- 6°
B
= 5 Strahlen
- 30°
C
= 3 Strahlen
2,00
+2°
A
1,20
-30° B
C
m
0 1 2 3 4 5
www.bticino.com
230 Vac ± 10% 50 Hz
zwischen 30 Sekunden bis 10 Minuten
zwischen 5 lux bis ausgeschlossen
5 – 40 °C
Kompaktleuchtstofflampen
LED-Lampen
LED
460 W 0,5 A 50 W
105°
B
A
B A
B
A
B
A
6
m
4
C C
0° C
2
-6°
6
ST-00000384-
HC/HD/HS4431N - L/N/NT4431N - A/AM/AG5751N
1
Erläuterung
1. Einstellung der Dämmerungsschaltung
2. Einstellung Ausschalten verzögern
3. Anschlussklemmen
Größe
1 UP-Module
Lineare Leuchtstofflampen
LED
2 A 460 W
h = 2 m
A
B
A
B
A
C
2,00
1,20
-30°
C
m
0 1 2
DE 04/09/2018
N L
N L
2
Elektronische Transformatoren Getriebemotoren für Rollläden
LED
2 A 460 W 2 A
+2°
= 6 Strahlen
- 6°
B A
= 5 Strahlen
A
B
- 30°
= 3 Strahlen A
+2°
4
A
3
0°
m
-6°
B
3 4
3
L
1
LED
230 W cosφ=0,5
105
B
A
B
A
B
A
C C
C
1
